バットコネクタとは何ですか?どのように機能しますか?
バットコネクタは、2本の電線を端から端まで接合(スプライス)するために使用される電気コネクタです。「バットコネクタ」という名称は、コネクタ内部で電線が互いに突き合う様子に由来しています。基本的に、バットコネクタは両端に開口部を持つ短い管状の金属片(通常は銅)です。被覆を剥がした電線をコネクタの管の両端に挿入し、金属管を電線に圧着して固定します。その結果、コネクタによって保持された2本の電線端間の確実なバットスプライス、つまり電気接続が実現します。
言い換えれば、バットコネクタは2本の電線を1つの連続した回路に「結合」します(そのため、バットカプラまたはバットジョイナーと呼ばれることもあります)。これにより、(抜き差し可能なプラグやソケットとは異なり)導電性と機械的強度を備えた恒久的な接続が形成されます。バットコネクタは圧着コネクタの一種です。圧着工具(ペンチまたはクリンパのようなもの)を使用して、コネクタのバレルを電線の周りにしっかりと圧縮します。圧着されると、コネクタの金属部分が電線導体をしっかりと包み込み、電線がはんだ付けされているかのように電気が流れます。ただし、ほとんどの場合、はんだ付けは必要ありません。
バットコネクタはどのように機能するのでしょうか?バットコネクタの内部構造は、通常、中央にストッパー(小さな窪みまたは隆起)があり、これにより各電線が適切な深さまで挿入され、両方の電線が中央で接合されます。圧着工具でコネクタを圧着すると、軟質金属(通常は銅)が電線を包み込むように変形し、電線を固定して良好な電気的接触を実現します。圧着後に電線を引っ張っても、適切に圧着されていれば電線が抜け落ちることはありません。バットコネクタを通る電気経路は、基本的に電線の延長線、つまり2本の電線端を繋ぐ低抵抗の金属ブリッジです。高品質のバットコネクタでは、この接合部での電圧降下は最小限に抑えられ、元の電線と同様に電流を流すことができます。バットコネクタは、シンプル、迅速、そして効果的に設計されています。電線の被覆を剥がし、挿入し、圧着するだけで完了です。はんだ付けやテーピングは不要です(環境に適したタイプのコネクタを使用することを前提としています)。
バットコネクタの主な特徴:
-
形状と構造:バットコネクタは円筒形またはチューブ状です。短い金属管と考えることができ、多くの場合、外側はプラスチックチューブまたは熱収縮チューブで絶縁されています。チューブの内部は通常シームレスで、導電性金属(銅合金)で作られていますが、耐腐食性を高めるために錫メッキが施されている場合もあります。
-
圧着タイプ:バットコネクタは圧着するように設計されています。圧着により金属が電線に圧縮されます。コネクタには、圧着工具のジョーを適切な位置に置くための指示が付いていることがよくあります。
-
シングル接続:各バットコネクタは、2本のワイヤ端(両側に1本ずつ)を接続します。(片端に2本のワイヤ、もう片端に1本のワイヤを接続できる2対1バットコネクタなど、2本以上のワイヤを接続する特殊なコネクタもありますが、標準的なバットコネクタは1対1のスプライスです。)
-
永久接続:この接合は永久的に接続されます(ただし、必要に応じて切断できます)。プラグコネクタや端子台とは異なり、突合せ接続は頻繁に接続を外すことを想定して設計されていません。
バットコネクタを指す用語は、時として異なります。バットスプライス、バットスプライスコネクタ、バットスプライス端子、あるいは単にバットスプライサーなどと呼ばれることもありますが、これらはすべて同じ概念を表しています。場合によっては、単に圧着コネクタやワイヤスプライスと呼ばれることもあります。わかりやすくするために、このガイドでは、圧着ワイヤスプライサーの一種としてバットコネクタに焦点を当てます。(バットコネクタとバレットコネクタを混同しないでください。バレットコネクタは、オスとメスの部品を差し込んで構成される異なるタイプのコネクタペアですが、バットコネクタは一体型のスプライスです。「バレットバットコネクタ」と誤って言う人もいますが、これらは実際には異なるコネクタです。)
一般的なバットコネクタの種類:バットコネクタにはいくつかの種類があり、主に絶縁体と材質によって区別されます。詳細は後述しますが、一般的には以下のとおりです。
-
非絶縁バットコネクタ:むき出しの金属チューブのみ (絶縁なし)。
-
絶縁バットコネクタ:金属チューブの周囲にプラスチックまたはナイロン製の絶縁体が付いています (一般的な色は赤、青、黄色など)。
-
ビニール vs. ナイロン:ビニール絶縁体は通常、安価ですが耐久性が低く、ナイロン絶縁体はより頑丈で柔軟性に優れています。
-
熱収縮バットコネクタ:加熱すると密閉される接着剤が付いた特殊な熱収縮チューブを備えています (多くの場合、熱収縮バットコネクタまたは防水バットコネクタと呼ばれます)。
-
マリングレードのバットコネクタ:通常は、防水性と耐腐食性を備えた錫メッキ銅と高品質の粘着ライニングで作られた熱収縮バットコネクタを指します (ボートや屋外での使用向け)。
-
高温バットコネクタ:高熱領域で使用する場合は、特殊な絶縁材 (ポリイミドなど) を使用します。
-
はんだシール バット コネクタ:熱収縮チューブ内にはんだのリングが組み込まれた新しいタイプです。加熱するとはんだが溶けてチューブが収縮し、はんだ付けとシールが 1 つのステップで実現されます。
これらの中で、熱収縮バットコネクタは、良好な圧着接続と環境シール(防水)の両方を提供し、自動車、船舶、屋外など、最も幅広い用途に適しているため、非常に人気があります。 。
バットコネクタとその他のコネクタ: なぜ人気があるのか?
リング端子、スペード端子、バレットコネクタ、プラグ&ソケットコネクタなど、実に様々な種類のコネクタがある中で、なぜバットコネクタが広く使用され、多くの電気プロジェクトで「主要なコネクタ」と見なされているのか疑問に思うかもしれません。その答えは、そのシンプルさと汎用性にあります。
-
シンプルさ:バットコネクタは設計も使い方も非常にシンプルです。可動部品、ラッチ、複雑な組み立て作業は一切なく、配線を差し込んで圧着するだけです。DIY初心者でも、最小限の工具と練習でバットコネクタの圧着方法をすぐに習得できます。このシンプルさは、故障箇所が少なく、設置作業も非常に迅速であることを意味します。
-
汎用性:バットコネクタは、2本の導体を接続する必要があるほぼすべての状況で使用できます。電線の延長、断線の修理、新しい部品の接合など、バットスプライスはあらゆる用途に対応します。自動車、トラック、ボート、オートバイ、家電製品、家庭の配線修理、オーディオシステムなど、あらゆる用途で使用されています。低電圧電子機器(LEDストリップやスピーカーケーブルなど)から自動車の高電圧配線まで、バットスプライスはあらゆる場所で使用されています。あらゆる業界で、電線接続に最も広く使用されている電気コネクタの一つです。
-
コンパクトなジョイント:バット接続の形状は通常スリムで電線と一直線になっているため、狭いスペースや電線束への取り付けが容易です。かさばるプラグを追加したり、取り付けが必要なコネクタとは異なり、バットスプライスは電線自体に一体化されています。
-
信頼性の高い電気接続:正しく圧着されたバットコネクタは、電気的に良好な接続を実現します。つまり、抵抗が低く、電流を確実に流すことができます。高品質のバットコネクタ(電気グレード)は、電気伝導性に優れた銅芯線を使用しています。例えば、Haisstronicaのバットコネクタは、最高の導電性と耐腐食性を実現するために、純錫メッキ銅を使用しています。
-
強力な機械的結合:適切に圧着されたバットコネクタは機械的強度も高く、振動や引っ張りにも耐え、外れることがありません。Haisstronica社を含む多くのコネクタは、圧着が緩まないことを確認するための試験を受けています。例えば、Haisstronica社の熱収縮バットコネクタは、かなりの張力にも耐えることができます(製品画像では、 150Nの荷重試験による圧着強度を示し、強度を実証しています)。
-
コスト効率:バットコネクタは、特にバルクキットであれば安価です。他の接続方法(はんだ付け(はんだと工具が必要)や、ペアで販売されているプラグコネクタなど)と比較して、バットスプライスは配線の修理や接続に非常に費用対効果の高いソリューションです。そのため、手頃な価格でありながら効果的なコネクタを求める一般的なDIYユーザーに最適です。
-
はんだ付け不要:多くのユーザーにとっておそらく最大のメリットの一つは、電線をはんだ付けする必要がないことです(はんだ付けには熟練した工具が必要で、時間がかかる場合があります)。圧着式バットコネクタは一般的に作業が速く、はんだ付けに伴う問題(コールドジョイントや電線絶縁体の熱損傷など)を回避できます。はんだ付けと圧着のどちらが良いかという議論は依然としてありますが、多くの自動車および船舶用途では、優れた耐振動性と容易な取り付けのため、優れた圧着(特に熱収縮シール付き)が好まれています。
-
すっきりと安全:接続部は絶縁されており(絶縁タイプの場合)、ショートを防止します。絶縁材付きの高品質なバットコネクタは、むき出しの電線端を完全に覆うため、安全性が向上します。テープで撚り合わせただけの単純な電線とは異なり、接続部が露出することはありません。テープで撚り合わせた電線は、剥がれたり腐食したりする恐れがあります。例えば、熱収縮バットコネクタを使用したバット接続は、まるで元の配線の一部であったかのように、すっきりとプロフェッショナルな印象を与えます。
これらの理由から、バットコネクタは配線の接合に欠かせないソリューションとなっています。車の配線ハーネス、ボートの電気系統、さらには冷蔵庫やホームシアターの裏側の配線を分解してみると、バットコネクタが接続に使われていることがよく分かります。また、 DIYユーザーの間でも、壊れたランプコードの修理や新しいスピーカーの取り付けなど、家庭でのちょっとした修理にバットコネクタが好まれています。なぜなら、全く新しいケーブルを敷設する必要がなく、配線を圧着するだけで済むからです。
コネクタの比較:電線をネジやスタッドに固定するリング端子コネクタや、取り外し可能なプラグコネクタとは異なり、バットコネクタの役割は電線を恒久的に接合することだけです。これは配線において不可欠な機能であり、他のコネクタでは同じように簡単には実現できません。もちろん、ツイストオン式の電線コネクタ(家庭用電気配線で使用されるねじ込み式のキャップなど)を使用して電線をねじり合わせることもできますが、これらは通常、単線の家庭用電線用であり、振動の多い環境ではそれほど安全ではありません。電線をはんだ付けすることもできますが、前述のように手間がかかり、屋外や現場では必ずしも実現可能ではありません。したがって、バットスプライスコネクタは、簡単、迅速、安全、そして多用途という点で、まさに理想的なソリューションです。
バットコネクタの色分けとサイズ(ワイヤゲージ)
適切なバットコネクタを選ぶ際の重要なポイントの一つは、使用する電線ゲージ(太さ)に適合していることを確認することです。バットコネクタには様々なサイズがあり、選択を容易にするために、業界では絶縁圧着コネクタに色分けシステムを採用しています。 「赤バットコネクタ」 「青バットコネクタ」 「黄バットコネクタ」といった用語に気づいたことがあるかもしれません。これらの色は、コネクタが設計されている電線サイズの範囲を示しています。
-
ホワイトバットコネクタ: 26~24AWG(非常に細い電線、通常断面積0.5mm²未満)に適合します。精密電子機器、小口径のフックアップ電線、軽量配線に使用されます。ホワイトコネクタは最も一般的な最小サイズです。(ホワイトは自動車用キットではあまり一般的ではありませんが、電子機器用キットではよく見られます。)
-
レッドバットコネクタ: 22~16AWG(0.5~1.5mm²)に適合します。自動車用センサー、ラジオ、小型家電製品など、多くの細線に対応します。レッドは、自動車や一般的な配線で最も一般的に使用されるサイズの一つです。レッドバットスプライスは、スピーカーケーブルから小型照明回路まで、あらゆる用途に使用されます。
-
ブルーバットコネクタ: 16~14AWG(1.5~2.5mm²)に適合します。ブルーコネクタは中線径の電線に対応しており、自動車のバットコネクタ用途(一般的な自動車配線、ボート配線など)や家庭でのプロジェクトでよく見られます。例えば、一般的なカーステレオやアクセサリ回路(LEDライトバーなど)では14~16AWGの電線が使用されるため、ブルーバットスプライスコネクタは非常に一般的に使用されています。
-
イエローバットコネクタ: 12~10AWG(4.0~6.0mm²)に適合します。太い電線に適しており、高電流用途や産業用途で使用されます。イエローバットコネクタは、船舶や船舶の配線では10~12AWGのバッテリーケーブルやモーターリード線が使用されることが多く、これらの太いコネクタが必要となるため、マリンバットコネクタとも呼ばれます。また、自動車分野では、太いバッテリーリード線やトレーラーの配線ハーネスの接続などに使用されます。
-
グリーンバットコネクタ: 8 AWG以上(≥8.0 mm²)に適合します。これらはあまり一般的ではありませんが、非常に太い電線(8ゲージ、6ゲージなど)用に存在し、通常は太陽光発電設備、RV、船舶用バッテリーシステムなどの高電流または特殊な用途に使用されます。極端に太い電線(4ゲージ、2ゲージ、0ゲージ)の場合、標準的なバットコネクタではなく、圧着ラグやその他の特殊な高耐久性コネクタが使用されることがよくあります。ただし、これらの電線用の高耐久性バットコネクタも存在します(ハンマークリンパで圧着する非絶縁バレルの場合もあります)。6ゲージバットコネクタまたは2ゲージバットコネクタという記載がある場合、それらは非常に太いケーブル用の高耐久性スプライスであり、多くの場合、油圧クリンパで圧着されます。
色分けされたコネクタ(最も一般的なのは赤、青、黄)により識別が容易になります。例えば、青いバットコネクタは通常、青い絶縁体で覆われており、14~16AWGの電線に適合するとされています。これは、Haisstronicaを含む多くのメーカーで標準化されています。Haisstronicaのバットコネクタキットには、これらの色とサイズで分類されたコネクタが付属しています。各コネクタのチューブには、簡単に識別できるよう電線ゲージが印刷されていることがよくあります。適切なサイズを使用することで、適切な圧着が可能になります。サイズが大きすぎると電線がしっかりと圧着されず、小さすぎると電線が適合しないか、圧着によって切断される可能性があります。
絶縁体の色分けは、主に絶縁圧着コネクタ(ビニール、ナイロン、または熱収縮タイプ)に適用されることに注意してください。非絶縁コネクタには当然無色(金属のみ)があり、一部の特殊なタイプ(特定の熱収縮バットコネクタなど)は収縮するまでは透明に見える場合もありますが、サイズを示すために色付きのストライプや色付きのインナーチューブが組み込まれていることがよくあります。
ヒント:必ず電線ゲージとコネクタを合わせてください。例えば、12ゲージの電線を使用する場合は、黄色のバットコネクタを使用してください(青や赤のバットコネクタは使用しないでください)。異なるゲージの電線(例えば14AWGと12AWG)を接続する場合は、通常、太い方の電線(この場合は黄色)のコネクタを選択します。色分けは、接続ミスを防ぐためのものです。バットコネクタによる電線接続は、コネクタのサイズが電線のサイズと正しく一致している場合にのみ、強度を確保できます。
キットを購入する場合、多くのキットには赤、青、黄色のバットコネクタが詰め合わせで含まれており、幅広い範囲(例えば22~10AWGのオールインワンキット)をカバーしています。例えば、Haisstronicaの660個入りヒートシュリンクバットコネクタキット(AWG 22~10)には、赤300個、青220個、黄140個のコネクタが含まれており、一般的なゲージの全範囲をカバーしています。DIY愛好家にとって、どのようなサイズの電線を接続する必要があるかは予測できないため、バットコネクタの詰め合わせキットは非常に便利です。
さまざまな種類のバットコネクタ(材質と絶縁材)
基本的な機能は同じですが、バットコネクタには様々な種類と材質があります。適切なタイプを選ぶには、環境やプロジェクトのニーズに応じて判断してください。主なカテゴリーは以下のとおりです。
-
非絶縁バットコネクタ:これらは絶縁材のない金属管です。通常は銅または真鍮(多くの場合錫メッキ)製で、圧着後に熱収縮チューブなどで絶縁材を追加する場合、または接続部が絶縁筐体内に設置される場合に使用されます。専門的な環境や太い電線で広く使用されています。利点は、コスト効率が高く、高温にも耐えられること(溶けるプラスチックがないため)です。ただし、接続部が他の導体に接触する恐れがある場合(ショートの危険性)、または外部絶縁材を追加せずに風雨にさらされる場合は、非絶縁バットコネクタは適していません。圧着部を覆うための熱収縮チューブをお持ちの場合、または屋内/ドライ接続で絶縁材が重要でない場合に使用します。
-
ビニール絶縁バットコネクタ:これらは絶縁体としてビニール製のプラスチックスリーブを使用しています(安価なキットでは、通常、赤/青/黄色のカラータイプはビニール製です)。ビニールは最も経済的な絶縁体ですが、基本的な絶縁性は備えていますが、圧力や熱に対する耐久性は劣ります。ビニール製のバットコネクタは、比較的穏やかな環境(屋内、低振動)での一般的な使用には適しています。やや硬く、負荷がかかると割れる場合があります。防水性や耐熱性も高くないため、エンジンルームや船舶での使用には適していません。
-
ナイロン絶縁バットコネクタ:ナイロン絶縁体はビニールよりも強度と柔軟性に優れています。これらのコネクタは半透明(内部の金属がわずかに見える)の外観をしており、ある程度の負荷に耐えることができます。ナイロンは容易に裂けにくく、より広い温度範囲に対応できるため、ナイロンバットコネクタは自動車や産業用途で広く使用されています。ただし、ナイロン自体は防水性がありません。つまり、これらのコネクタは耐久性はありますが、密閉性はありません。濡れる可能性のある場所でナイロン絶縁バットコネクタを使用する場合は、接合部の防水のために別途熱収縮チューブを追加することをお勧めします。
-
熱収縮バットコネクタ:これは画期的な製品カテゴリーであり、当社の主力製品です。これらのコネクタは、特殊なポリオレフィン熱収縮チューブを外側の絶縁材として用いており、通常は内側に接着剤が塗布されています。圧着後、ヒートガンまたはトーチで熱を加えると、チューブが収縮し、接着剤が溶けて端部が密閉されます。その結果、防水バットスプライスが完成し、湿気や汚れから完全に保護されます。 熱収縮バットコネクタは、電気接続とシーリングを一体化しているため、水や腐食が懸念される船舶、自動車、屋外用途で非常に人気があります。本質的には、過酷な環境にも耐えられる耐候性のあるバットコネクタです。唯一の欠点は、収縮させるために熱源(通常はヒートガン、または緊急の場合はライター)が必要で、余分な手間がかかることです。しかし、信頼性の向上を考えると、その価値は十分にあります。次のセクションでは、これらの利点について詳しく説明します。
-
マリングレード バットコネクタ:この用語は、多くの場合、マリングレードの熱収縮バットコネクタを指します。これは、特に海洋環境を念頭に置いて作られた熱収縮コネクタです。通常、錫メッキ銅(海水による腐食に耐えるため)、完全な防水シールのための厚い粘着ライニング、そして時にはワイヤ絶縁体をしっかりと固定するために高い収縮率が使用されます。マリングレードコネクタは、基本的に熱収縮コネクタの高品質のサブセットです。少し高価ですが、船上で配線を行う場合や、濡れる可能性のある配線を行う場合に最適です。Haisstronica の熱収縮コネクタはマリングレードです。たとえば、同社の製品は錫メッキ銅と IP67 防水シールを宣伝しています。実際には、多くの一般的な熱収縮コネクタは、同様の構造であれば「マリン」コネクタとしても機能します。
-
高温バットコネクタ:これらは絶縁材を備えた特殊なコネクタで、極端な温度(例えば、エンジンマニホールドや機械の近くなど)に耐えることができます。一般的なプラスチックの代わりに、耐熱ナイロンやグラスファイバー製の絶縁体が使用される場合もあります。これにより、コネクタが熱によって溶けたり変形したりすることがなくなります。 特別な高熱シナリオがない限り、通常はこれらを使用しません。
-
ヘビーデューティーまたはシームレスバットコネクタ:一部のバットコネクタは、非常に高い電流や太い電線(前述のように8AWG、6AWGなど)向けに設計されています。これらはシームレス銅管で非常に厚く、強力な圧着工具で使用されることが多いです。無色または絶縁材が付いていない場合もあります(または、別途熱収縮スリーブが付属している場合もあります)。これらは、バッテリーケーブルやソーラーパネルなど、標準的なコネクタではサイズが足りない用途に使用されます。カーオーディオアンプを4ゲージの電線で配線する場合は、これらのヘビースプライスか、セットスクリューカプラを使用するでしょう。しかし、こうしたコネクタの存在を知っておくのは良いことです。
-
防水/粘着剤付きバットコネクタ:これは熱収縮コネクタの別の言い方です。防水バットコネクタ、粘着剤付き熱収縮バットコネクタ、耐候性バットコネクタといった用語は、いずれも熱収縮チューブと接着剤で封止されたコネクタを指します。これらの用語は密閉性を重視しています。 「防水バットスプライスコネクタ」と記載されている製品は、ほぼ間違いなく熱収縮タイプです。
-
はんだシール・バットコネクタ:比較的新しいタイプのコネクタで、はんだと熱収縮チューブを組み合わせたものです。透明な熱収縮チューブの中に、低融点のはんだでできた小さなリングと接着剤が入っています。チューブの中に電線を重ねて挿入し、加熱すると、はんだリングが溶けて電線がはんだ付けされ、同時にチューブも収縮して接着剤で密閉されます。理論的には、はんだごてを使わずにはんだ付け接続ができ、しかも密閉されています。はんだシールコネクタは便利ですが、いくつか注意点があります。良好なはんだ接合部を得るには適切に加熱する必要があり、振動の多い場所では、はんだ付けだけでは圧着ほど効果的ではありません(常に曲げているとはんだが割れる可能性があります)。多くの人が応急処置としてこれを使用しています。Haisstronicaは、はんだシール電線コネクタも販売しています。これらはコネクタキットに含まれている場合や、熱収縮圧着コネクタと一緒に販売されている場合もあります。特定のプロジェクトには最適ですが、重要な接続や振動しやすい接続(車両など)では、圧着コネクタの方が堅牢な場合が多いです。 したがって、適切な場合にははんだシール バット スプライスを使用しますが、最も一般的に使用されるコネクタについては、圧着式バット コネクタ (特に熱収縮チューブ付き) に重点を置いています。
まとめ: DIYや業務用の用途では、絶縁圧着バットコネクタが最も一般的です。その中でも、熱収縮バットコネクタ(粘着剤付き)は耐久性の面で最高級の選択肢とされています。ナイロン絶縁コネクタはナイロン絶縁コネクタより一歩劣り、電気的にも機械的にも優れていますが、密閉性がありません。ビニール絶縁コネクタは、基本的な屋内作業の入門レベルです。非絶縁コネクタは、自分で断熱材を追加する場合や高温環境下での使用に適しています。それでは、熱収縮バットコネクタがなぜそれほど有利なのか、そしてどのように正しく使用するのかについて詳しく説明しましょう。
熱収縮バットコネクタを選ぶ理由(防水性、耐久性、安全性)
熱収縮バットコネクタは、ほとんどの配線接続、特に湿気や風雨にさらされる場所での使用に強く推奨されていることは、既にご存知かと思います。しかし、通常のコネクタと比べて、一体何が特別なのでしょうか?メリットを詳しく見ていきましょう。
1. 信頼性の高い防水シール– 熱収縮コネクタの特徴は、接続部をしっかりと密閉できることです。外側のチューブはポリオレフィン系の熱収縮材でできており、加熱すると元の直径の約 3 分の 1 に収縮します。さらに重要なのは、チューブの内側に熱活性化接着剤 (ホットメルト接着剤と呼ばれることもあります) が塗布されていることです。この接着剤は加熱すると溶けて流動し、冷却すると固まって、チューブを電線絶縁体とコネクタに固定します。これにより、電線端に水が入り込む隙間のない、防水突合せ接合が実現します。たとえば、Haisstronica 熱収縮突合せコネクタで電線を圧着した後、加熱すると端部から接着剤がわずかに染み出します。これは適切な密閉が行われていることを示します。接続部はIP67 防水等級となり、一定の深さまで水に浸漬しても耐えることができます。これは、自動車(雨、エンジンの飛沫)、船舶(常時湿気、海水)、屋外配線(雨、灌漑、地下散水など)において非常に重要です。熱収縮コネクタを使用すれば、腐食や短絡を起こすことなく、湿気や過酷な環境でも安心して使用できます。例えば、熱収縮バットコネクタを使用した船舶ビルジポンプ接続部は、ビルジエリアが湿っていたり、一時的に浸水したりしても、チューブ内部は乾燥した状態を保ち、腐食を防ぎます。接着剤でコーティングされた収縮チューブは、接続部周囲に耐候性のあるバットコネクタシールドを形成します。 。
2. 張力緩和と耐振動性– 熱収縮チューブは水を遮断するだけでなく、優れた張力緩和機能も提供します。収縮するとチューブが電線の絶縁体を掴み、圧着部の両側で電線を支えるのに役立ちます。これにより、電線導体が圧着バレルのエッジで曲がる可能性が低減します (電線が切れそうな場合によく発生するポイント)。また、電線を引っ張った場合、その力は圧着部分だけでなくチューブ全体に分散されることを意味します。内部の接着剤が電線の絶縁体をさらにしっかりと固定します。これにより、接続全体が振動や動きに対して非常に堅牢になります。自動車のエンジンルームや振動するボートのエンジンでは、通常のビニール コネクタでは最終的には緩んだり湿気が侵入したりする可能性がありますが、適切に収縮したバット コネクタはしっかりと保持されます。基本的に、チューブはサポート スリーブのように電線の周りで収縮します。また、チューブは半透明であることが多いため、チューブを通して(ある程度)圧着部分を検査し、ワイヤが完全に挿入されていることを確認できます。これは追加のメリットです。
3. 高品質の素材– 通常、熱収縮コネクタ(特にHaisstronicaのような評判の良いブランドのもの)は、全体的に優れた素材を使用しています。
-
より優れた銅芯線:例えば、Haisstronicaの熱収縮バットコネクタは、厚い錫メッキ銅芯線(最大0.5mm厚の銅バレル)を使用しています。これにより、優れた電流の流れと、圧着バレルの強度(簡単に変形したり破損したりしない)が確保されます。厚い銅バレルは圧着強度も向上させ、圧着時に割れにくく、電線をよりしっかりと固定します。銅に錫メッキを施すことで腐食を防止します(これは長寿命化に重要です)。安価なバットコネクタは、メッキが施されていない薄い真鍮を使用している場合があり、腐食したり、圧着強度が弱くなったりする可能性があります。そのため、重要な接続には高品質のバットコネクタに投資する価値があります。Haisstronicaが銅芯線の厚さを明確に強調しているのは、それが安全性と性能のセールスポイントだからです。
-
耐久性のある絶縁体:熱収縮コネクタに使用されているポリオレフィンチューブは、通常、ビニールよりも強度に優れています。高い引張強度を持ち、機械的な損傷にも耐性があります。穴が開いたり破れたりしにくく、多くの場合難燃性も備えています。しっかりと収縮するため、緩いスリーブのように擦れたり擦れたりすることもありません。つまり、収縮するとコネクタと電線が一体化したような状態になります。
-
接着剤の品質:良質なコネクタは、しっかりと密閉できるだけの接着剤を使用しています。粗悪なコネクタは接着剤が不足している場合があります。私たちが注目しているコネクタは、完全な防水性能を確保し、収縮後に電線が抜け落ちることのないよう、十分な量のホットメルト接着剤を内蔵しています。これは重要な点です。接着剤は単に密閉するだけでなく、電線の被覆をある程度掴むことができるため、抜け防止効果が倍増します。
-
規格への準拠:信頼できる熱収縮コネクタは、UL、CE、RoHS、ISOなどの認証/規格に準拠しています。例えば、Haisstronicaのバットコネクタは、ROHS、ISO 9001:2008、SGS、CE規格に準拠しています。これは、電気安全、有害物質(RoHS)、製造における品質システムなどについて試験されていることを意味します。これらのコネクタが一定の品質レベルで製造されているという安心感は、最終的に電気安全に影響を与える重要な事項にとって重要です。
4. 使い方が簡単(圧着と加熱) - 熱収縮バットコネクタの使い方は、通常のコネクタとほぼ同じです。圧着後に加熱するだけの簡単な手順で、ヒートガンがあれば簡単です。次のセクションで適切な圧着と加熱の方法についてご説明しますが、初心者でもすぐに使いこなせるでしょう。コネクタは色分けや電線ゲージのマークなど、ユーザーフレンドリーな設計になっているため、適切なコネクタを簡単に選ぶことができます。 加熱すると、チューブが収縮し、接着剤が流れ出す様子が目に見えてわかります。これは、しっかりと密閉されたことの明確な証拠でもあります。(透明なチューブがきつく密閉された接合部に変わっていく様子を見るのは、不思議な満足感があります!)出来上がりはプロ仕様です。半透明の密閉されたチューブの中に、はんだ付けされたような圧着部分が垣間見えるかもしれません。粘着性のある電気テープや汚れた樹脂はなく、きれいなコネクタだけが残ります。
5. 幅広い用途範囲– 熱収縮バットコネクタは、他のバットコネクタが使用されるあらゆるシナリオで使用できますが、特に特定の用途で優れています。
-
自動車配線:自動車、オートバイ、トラックなど、これらの車両は振動、温度変化、そして時には湿気にさらされます。熱収縮チューブを使用することで、テールランプ、ステレオ、エンジンセンサーなどの配線が腐食や振動によって断線するのを防ぎます。多くの愛好家は、耐久性に優れた熱収縮タイプの自動車用バットコネクタを求めています。車にフォグランプを追加し、配線を延長する必要がある場合は、熱収縮チューブが最適です。
-
船舶およびボートの配線:これは言うまでもありません。ボート(またはドック、あるいは船舶)の配線は、海水による腐食を防ぐために、密閉・錫メッキする必要があります。船舶用バットコネクタは基本的に熱収縮バットコネクタです。例えば、魚群探知機やビルジポンプを接続する場合は、船舶グレードの熱収縮バットスプライスを使用します。これらは通常、海水の浸入を防ぐ防水バットコネクタです。ボートは波にも揺れるため、ここでも耐振動性が重要です。
-
屋外電気配線:景観照明、スプリンクラーシステム、キャンピングカーのトレーラー配線、ソーラーパネルの接続など、屋外プロジェクトはすべて天候の影響を受けます。熱収縮バットコネクタを使用すれば、灌漑バルブのスプライスを地中に埋め込んだり、トレーラーの配線スプライスをシャーシの下に露出させたままにしたりしても、水の浸入を心配する必要がありません。つまり、耐候性のあるバットコネクタを実現し、長期間の使用に耐えるのです。
-
ホームDIYとエレクトロニクス:屋内でも、安全性をさらに高めたい場合(家電製品の修理や延長コードの自作など)、熱収縮コネクタを使うと耐久性と絶縁性が向上します。例えば、切れた芝刈り機のケーブルを修理したり、ステレオの裏側のスピーカーケーブルを繋いだりする場合、熱収縮コネクタを使えば接続が強固になり、コードを引っ張っても絶縁体が剥がれることはありません。
-
航空または特殊用途:航空機やハイエンド電子機器では、安全で密閉された接続が求められるため、熱収縮スプライスも指定されます。
まとめると、熱収縮バットコネクタは、圧着の電気的・機械的強度と、シュリンクシールチューブの耐環境性という、両方の長所を兼ね備えています。Haisstronicaの製品説明にあるように、これらのコネクタは「しっかりとした防水シール」を提供し、 「歪み、摩耗、振動からさらに保護します」。 配線接続をより安全、より強固、よりスマートにしますほとんどの場合、電線の接続にどのようなコネクタを使用すればよいかと聞かれたら、答えは「熱収縮バットコネクタを使用しましょう(特に重要な接続部や露出した接続部の場合)」です。そのため、この解説ではHaisstronicaの熱収縮バットコネクタに特に焦点を当てています。このコネクタは、バットコネクタが広く使用され、信頼されている理由を体現しているからです。
ステップバイステップ:バットコネクタ(熱収縮チューブ付き)の圧着と使用方法
バットコネクタの使い方は比較的簡単ですが、接続を長持ちさせるには、適切な手順に従う必要があります。ここでは、バットコネクタの圧着と収縮の手順をステップバイステップで解説し、よくある間違いを避けるためのヒントもご紹介します。これはあらゆる圧着式バットコネクタに当てはまりますが、ここでは熱収縮バットコネクタを使用することを前提としています。
ステップ1:安全第一 – 電源を切る
既存の電気系統(車両配線、家庭用配線など)で作業する場合は、必ず電源を切るか、バッテリーを外してください。通電中の電線にコネクタを圧着することは絶対に避けてください。また、車内で繊細な電子機器を扱う際は、イグニッションをオンにしたまま作業しないでください。突き合わせコネクタの圧着には金属製の工具を使用するため、注意しないと電線間でショートする恐れがあります。そのため、電線に電圧がかかっていないことを確認してください。圧着や加熱作業を行う際は、電線や高温の接着剤が飛び散る可能性があるため(稀ですが、避けるべきです)、保護眼鏡を着用してください。
ステップ2:電線の被覆を剥がす
ワイヤーストリッパーを使用して、接続する2本の電線の端から絶縁体を剥がします。各電線の端から約6~10 mm(1/4インチ~3/8インチ)の絶縁体を剥がします。剥がす部分は、コネクタバレルの深さとほぼ同じである必要があります(ほとんどのバットコネクタの金属バレルの長さは、この程度です)。ヒント:剥がす際は、銅線に傷をつけたり切ったりしないように注意してください。きれいに剥がすことで、すべての銅線に電流が流れ続けるようになります。ストリッパーのゲージ設定が適切であることも役立ちます。(例えば、電線が16 AWGの場合、ストリッパーの16 AWGノッチを使用すると、銅線を切ることなくきれいに剥がすことができます。)
ステップ3:適切なサイズのバットコネクタを選択する
電線ゲージに合ったバットコネクタを選択してください。前述の通り、赤は22~16AWG、青は16~14AWG、黄色は12~10AWGなどです。電線はコネクタにぴったり収まる必要があります。緩すぎる場合は、サイズが間違っているか、電線が適切にねじれていない可能性があります。また、コネクタの種類が適切であることも確認してください。防水が必要な場合は、普通のコネクタではなく、熱収縮バットコネクタを使用してください。コネクタの電線ゲージ表示(通常はチューブに印刷されています)が電線のゲージと一致していることを再度確認してください。
ステップ4:ワイヤをコネクタに挿入する
被覆を剥いた電線の 1 本をバット コネクタの一端に完全に挿入します。被覆を剥いた端が内部のストッパーに当たるまで押し込みます (コネクタの端から露出した銅線が見えてはいけません)。電線の絶縁体の一部がコネクタ内に滑り込むことがありますが、被覆を剥いた部分が金属バレル内に完全に入っていれば問題ありません。次に、もう一方の電線を同じ方法でコネクタのもう一方の端に挿入します。挿入する前に、被覆を剥いた電線の端のより線を軽くねじるとほつれない場合があります。両方の電線が適切に挿入され、絶縁体の下のコネクタの金属バレルの両側に電線のより線が詰まっていることを再度確認してください。半透明のコネクタ (熱収縮バット コネクタなど) を使用すると電線が見えて位置を確認できるので非常に便利です。
ステップ5:コネクタを圧着する
では、バットコネクタ圧着工具(圧着ペンチ)を取り出しましょう。絶縁コネクタ用に設計された適切なラチェット式圧着工具(多くの場合、赤/青/黄で色分けされたジョーが付いています)の使用を強くお勧めします。HaisstronicaのAWG 22-10熱収縮コネクタ用ラチェットワイヤ端子圧着工具のような優れた圧着工具は、コネクタを切断することなく圧縮する正確なインデントを備えています。ラチェット式圧着工具をお持ちでない場合は、少なくとも適切な電気工事士用圧着ペンチを使用してください。汎用ペンチを使用すると、確実に圧着できない可能性があります。
コネクタを圧着工具の適切なノッチに差し込みます(該当する場合は、コネクタの色と工具の色分けされたダイを合わせます)。被覆を剥がした電線を覆う金属製のバレル部分を圧着するように位置を調整します(プラスチックの端ではなく)。通常、コネクタの中央ではなく、わずかに中心からずらして圧着します(各電線はセンターストップの両側にあるため)。コネクタによっては、圧着位置を示す小さな点やリングが付いているものもあります。圧着工具を完全に閉じるまでしっかりと押し込みます(ラチェット工具は、適切な圧力で完全に圧着すると解放されます)。この圧縮により、金属が電線にしっかりと固定されます。
指定されたバット スプライス クリンプ ダイを備えたラチェット クリンパーを使用すると、コネクタに一種のくぼみ、つまり「B クリンプ」が作られることがよくあります。接着剤付きの熱収縮コネクタの場合は、絶縁体を突き破らないように、ポイント クリンプではなく、バンド クリンプ(くぼみが 1 つ) が通常推奨されます。適切な方法については、クリンパー ツールのマニュアルを確認してください。たとえば、Haisstronica のクリンピング ツールは、コネクタを使用して損傷を与えることなくしっかりとクリンプできるように設計されています。重要:必ず両端を圧着してください。最初のワイヤを固定している金属バレルの片側を圧着し、2 番目のワイヤ用に位置を変えて反対側を圧着します。ワイヤの端ごとに独自の圧着圧縮が必要です。コネクタの真ん中を圧着しないでください (通常、そこに内部ストッパーがあり、ワイヤはありません)。
圧着後、各電線を軽く引っ張って確実に固定されていることを確認してください。正しく圧着されたバットコネクタは、通常の力では電線が抜けることはありません。もし電線が抜けてしまう場合は、圧着が正しく行われていなかったか、コネクタのサイズが間違っていた可能性があります。その場合はやり直す必要があります(同じコネクタを再度圧着することはできません。切断して新しいものを使用してください)。
ステップ6:圧着部を検査する
作業内容をよく確認してください。コネクタが半透明または透明窓付きの場合は、電線が完全に挿入されていること、圧着痕がきちんと見えること(切断されていないこと)を確認してください。半透明でないコネクタを使用する場合は、電線がしっかりと固定されていること、そして圧着部が金属部分をしっかりと圧縮していることを確認してください(圧着した部分にわずかに平らな部分があるはずです)。また、正しい位置で圧着されていることを確認してください。圧着部は被覆を剥がした電線部分をしっかりと押さえている必要があります。誤って絶縁体から遠く離れすぎたり、端に近すぎたりして圧着してしまうことがあります。そのような場合、またはコネクタが割れた場合は、コネクタを切断して新しいコネクタでやり直すことをお勧めします。
よくある間違い:間違った圧着スロットまたは工具部品を使用すること。たとえば、一部の圧着工具には 2 つのセクションがあります。1 つは絶縁端子用 (通常はマークまたは色分けされています) で、もう 1 つはより鋭い圧着ができる非絶縁端子用です。絶縁コネクタに誤って間違ったセクションを使用すると、絶縁体を切断したり、十分に圧着できなかったりする可能性があります。常に、コネクタ タイプに適した正しいセクションを使用してください。突合せ接合の失敗の多くは不適切な圧着技術によるものなので、この手順は非常に重要です。 「 圧着およびシール バット コネクタが失敗する理由」では、圧着工具の間違った部分を使用すると失敗する可能性があることを示しています。たとえば、間違ったダイを使用して熱収縮コネクタを圧着すると、コネクタが切断される可能性があります。解決策は、工具に注意を払い、コネクタの設計どおりに圧着していることを確認することです。
ステップ7: コネクタを加熱する(熱収縮タイプの場合)
圧着が完了したら、ヒートシュリンクバットコネクタを使用している場合は、密閉します。ヒートガン(推奨)またはその他の熱源を使用して、コネクタの周囲を均等に加熱します。一箇所が焦げないように、ヒートガンを動かし続けます。チューブがワイヤの周囲で収縮し始めるのがわかります。一度に片方の端に集中して加熱します。中央から一方の端に向かって加熱し、次にもう一方の端に向かって加熱します。収縮するにつれて、チューブの両端で接着剤がわずかに泡立つのが見えるはずです。チューブが完全に収縮し、両端から接着剤が漏れ出すまで加熱を続けます。これで完全に密閉されたことがわかります。 コネクタのチューブがより透明になり、ワイヤーの輪郭と内部のバレルがはっきりと見えるようになるかもしれません。また、チューブの印刷が歪む場合がありますが、これは正常です。
チューブを焦がすほど過熱しないように注意してください。ヒートガンがなくて、直火(ライターやマイクロトーチなど)を使う場合は、特に注意してください。プラスチックを直接焦がさないように、炎を少し動かし、少し離して置いてください。ヒートガンを使うこともできますが、ヒートガンの方がはるかに温度をコントロールしやすく、仕上がりもきれいです。ヒートガンはそれほど高価ではありませんし、コネクタを数個以上取り付ける場合は、持っていると便利なツールです。
完了したら、コネクタを数秒間冷まします。接着剤がまだ熱くて柔らかい間は、ワイヤーを引っ張らず、冷えて固まるまで待ちます。冷めたら接続部を点検してください。チューブがワイヤーとコネクタにしっかりと固定され、端に透明な接着剤が少し見えるはずです。これでしっかりと接続されています。
熱収縮コネクタ(ビニール製またはナイロン製)以外のコネクタを使用している場合は、当然加熱工程は省略できます。ただし、収縮タイプではなく防水性を確保したい場合は、圧着前に別途熱収縮チューブを接続部に装着し、圧着後に加熱して密閉することも可能です。ただし、これは熱収縮コネクタに既に備わっている機能を再現することになります。収縮コネクタを使用しない場合のもう1つの方法は、接続部を自己融着シリコンテープで覆って防水性を確保することです。ただし、熱収縮チューブが既に装着されている突合せコネクタを使用すれば、これらの追加工程を省くことができます。
ステップ8: 最終チェック
突き合わせ接続はこれで完了です。最終的な引っ張りテストを実施してください。接続部分が外れることなく、ワイヤーをかなり強く引っ張ることができるはずです。チューブがしっかりと固定されていること、そして水が入り込む隙間がないことを確認してください。問題がなければ、電源を復旧して回路をテストできます。接続部分は元のワイヤーと同様に電気を通すはずです。何か不具合がある場合は、コネクター内でワイヤーが実際に接触していることを再度確認してください(圧着前にワイヤーが外れてしまっていない限り、接触していることは稀です)。マルチメーターを使った簡単な導通テストで、接続が良好であることを確認できます。
おめでとうございます!しっかりとしたバットコネクタが完成しました!練習すれば、この作業はあっという間にできるようになります。DIYユーザーの多くは、しっかりと圧着・収縮されたバットコネクタがあれば、配線修理が長持ちするという安心感を得ています。車やボートの断線した配線などを修理し、ヒートシュリンクバットコネクタが長年にわたり保護し、導通を維持してくれると確信できるのは、何とも言えない満足感です。
プロのヒントとトラブルシューティング:
-
圧着後、コネクタの端で電線が切れてしまった場合は、被覆を剥く長さが長すぎたか、端に近すぎて芯線が切れてしまった可能性があります。次回は被覆を剥く長さを少し短くするか、圧着位置を調整してください。
-
加熱中にコネクタの絶縁体がひどく溶けたり、発火したりした場合は、熱源が強すぎたり、近すぎたりした可能性があります。火力を弱めたり、炎を少し離したりしてみてください。コネクタに煤が付いている場合は、焼損した可能性があります。少量であれば問題ないかもしれませんが、多すぎると絶縁体が損傷する可能性があります。
-
ヒートガンが届かない非常に狭い場所では、ライターだけで接続できるはんだシールコネクタの使用を検討してください(それが唯一の選択肢である場合)。ただし、一般的には、ヒートガンでアクセスできる場所で接続を計画するようにしてください。
-
高品質の圧着工具を使用してください。これはいくら強調してもしすぎることはありません。突合せ接合の失敗の多くは、均一な圧力をかけられない粗悪な工具の使用によって引き起こされます。ラチェット式圧着工具は完全な圧縮を保証します。それほど高価ではありません(Haisstronicaで約25ドルで販売されており、配線作業を頻繁に行う場合は良い投資です)。また、安価なペンチを使用するよりも手の疲労を軽減できます。
-
不安な場合は、ためらわずに圧着をやり直してください。確かにコネクタは失われますが、すべてを閉じた後に接続が切れるのに比べれば、大した金額ではありません。
-
緊急時には、バット コネクタを使用して 3 本のワイヤを接続できます (たとえば、1 つのコネクタで 3 本のワイヤを結合する)。ただし、コネクタのサイズがそれに対応していない限り、これは通常お勧めできません (2 対 1 のワイヤ接続用の特別なステップダウン バット コネクタがあります)。3 本のワイヤを結合する必要がある場合は、1 つのコネクタ内で片側で 2 本を、反対側で 1 本をねじり合わせるとうまくいくこともありますが、信頼性が低下します。このような場合は、適切なディストリビュータまたははんだ付けされたピグテールを使用することをお勧めします。ただし、はんだ付きのバット コネクタ(はんだシール タイプ) の中には、はんだによってワイヤが結合されるため、片側に複数の細いワイヤを接続できるものもありますが、これもちょっとしたハックです。最良の結果を得るには、バット コネクタごとに 2 本のワイヤを使用してください。
これらの手順に従うことで、ワイヤ バット コネクタが正しく圧着され、密閉され、電気バット スプライスの耐久性が向上します。
Haisstronica の熱収縮バットコネクタに注目(なぜそれが際立っているのか)
バットコネクタ全般について説明したので、次は特定のブランドであるHaisstronicaに焦点を当てましょう。Haisstronica (Web サイトおよび製品では「Haisstronica」というブランド名で販売されていますが、地域によっては「Haisstroncia」と表記されることもあります) は、熱収縮ワイヤコネクタと関連配線ツールを専門としています。米国 (私たちのターゲット ユーザー) の場合、Haisstronica の製品は Web サイトやその他のマーケットプレイスから簡単に入手でき、DIY 愛好家やプロの間では、手頃な価格で高品質であるという高い評価を得ています。このブランドの熱収縮バットコネクタは、コネクタに求められる品質の好例です。Haisstronica熱収縮バットコネクタが最適な選択肢となる理由は次のとおりです。
-
プレミアム銅コア:前述の通り、Haisstronicaはコネクタバレルに高品質の錫メッキ銅を使用しています。これらのコネクタの銅コアの厚さは最大0.5mmで、多くの汎用コネクタよりも厚くなっています。これにより、電流の流れが改善され(接続部での電圧降下が低減)、断裂や破損のない強力な圧着が実現します。銅に錫メッキが施されているため、湿気や塩分の多い環境でも経年劣化による腐食を防ぎます。多くの安価なコネクタは薄い真鍮を使用しており、電流を流すことができず腐食する可能性がありますが、Haisstronicaはこれを回避しています。
-

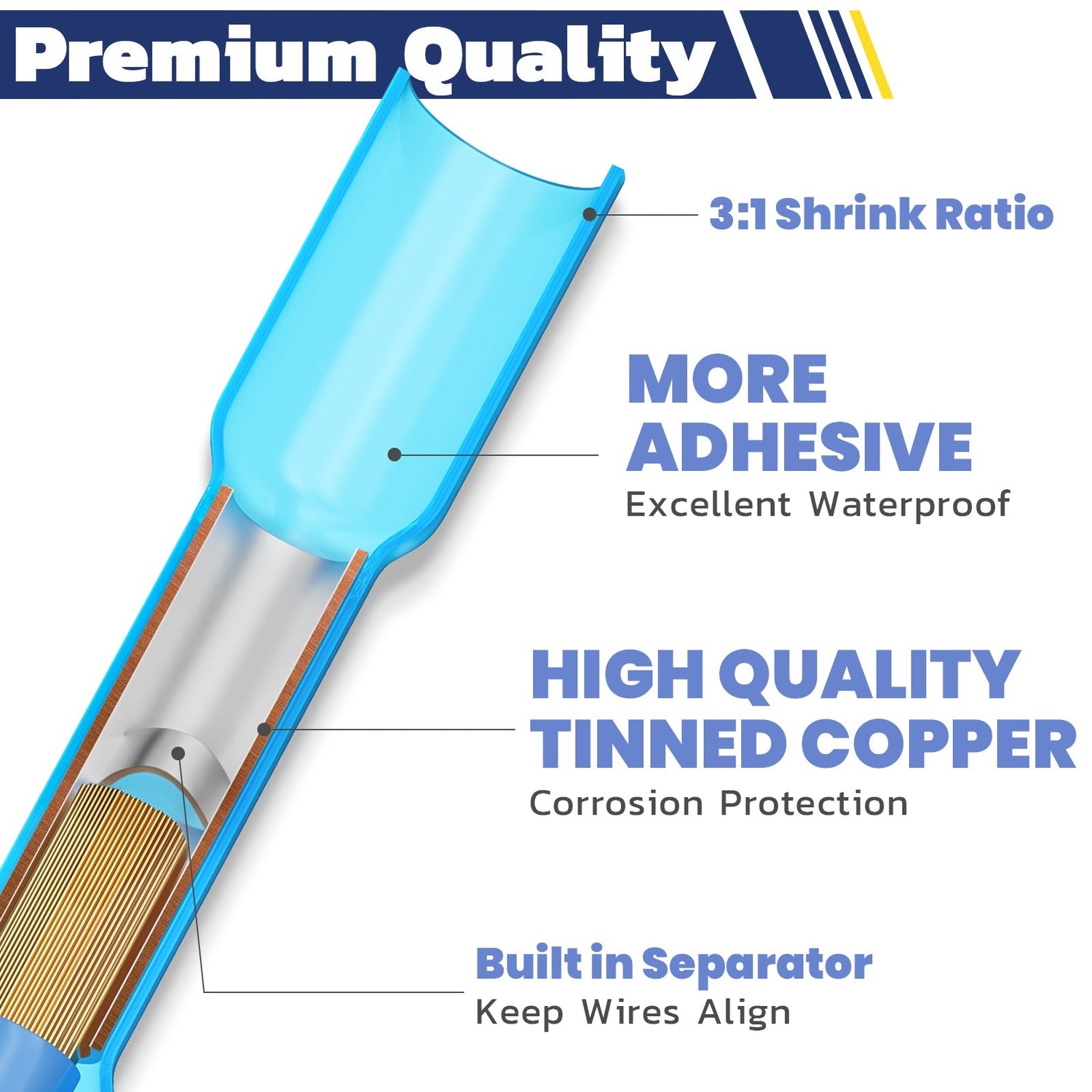

優れた熱収縮チューブ: Haisstronicaコネクタの熱収縮チューブは、収縮率3:1の二重壁チューブです。二重壁とは、外壁と内壁の接着壁を持つことを意味します。3:1という収縮率は非常に高く、元の直径の3分の1まで収縮できるため、電線被覆がコネクタチューブよりもはるかに細い場合でも、しっかりと密閉できます。チューブは半透明で、電線ゲージが印刷されているため、容易に識別できます。 高い引張強度を備え、伸縮や機械的損傷に強いのが特徴です。簡単に言えば、バットコネクタ用熱収縮チューブは丈夫で、簡単に穴があかず、環境ストレスにも耐えます。
-
強力な接着ライニング: Haisstronicaコネクタは、チューブの内側にたっぷりのホットメルト接着剤を塗布しています。加熱すると、接着剤が隙間を埋め、端部を密閉しているのが確認できます。これにより防水性能が確保され、電線は完全に密閉されるため、 「このヒートシュリンクバットコネクタから電線が抜け落ちることはありません」と謳われています。この高い信頼性は、接着剤が文字通り電線絶縁体をコネクタの内側から接着していることから生まれています。
-
幅広い用途、実際の条件でテスト済み:コネクタは海洋グレードとして販売されており、自動車、船舶、電気、電子業界で使用されています。 Haisstronica社は、1つのキットで複数の用途に対応できるため、これらのアプリケーションにおける修理作業を容易にすると頻繁に強調しています。これらのコネクタは、ROHS、ISO、SGS、CEなどの規格に準拠するようにテストされており、これらの環境における安全性と性能の要件を満たすか、それを超えています。多くの顧客や第三者のレビュー(フォーラムやYouTubeなど)では、これらのコネクタを水中に沈める、引っ張る、温度サイクルをかけるなどの過酷なテストにかけていますが、常に良好なパフォーマンスを発揮しています(個人的な経験に基づくものですが、肯定的なフィードバックは確かに多く寄せられています)。
-
色分けされており識別が簡単:各コネクタは色分けされており(赤/青/黄)、ワイヤゲージも印刷されているので非常に便利です。 Haisstronicaのバットコネクタキットを開けると、コネクタが色別に分類されており、AWG範囲と対応する色を示すラベルが付いていることがよくあります。これにより、間違ったコネクタサイズを使用するというミスを防ぐことができます。チューブへの印字(例:「16-14 AWG」)はすべてのブランドで行われているわけではありませんが、作業台にたくさんのコネクタがあるときに、すぐに確認できるので便利です。
-
完全なキットとパッケージ: Haisstronica は、さまざまなニーズに合わせて、さまざまなキットとパッケージ オプションでこれらのコネクタを提供しています。
-
例えば、 660個入りヒートシュリンクバットコネクタキット(AWG 22-10)は、頻繁に使用する方やプロの方に最適な大型キットです。660個のバットコネクタ(前述の通り、赤、青、黄色の3種類)が収納されており、丈夫な収納ケースに入っています。 このようなキットは、配線を大量に行う予定がある場合に最適です(自動車工場、船舶修理工場などでは、大型キットが好まれます)。
-
もう一つの人気の選択肢は、Haisstronicaの小型キットシリーズの一つである330個入りヒートシュリンクバットコネクタキット(AWG 26-10)です。このシリーズには、330個、420個、580個入りのバリエーションがあります。また、これらのキットは複数のサイズをカバーしており(330個入りキットには、AWG 26-24用の小さな白いコネクタも含まれていることが多く、AWG 26-10の範囲に対応しています)、便利なプラスチック製の箱に入っているので、整理整頓できます。このキットの目的は、別々のパックを購入することなく、あらゆる配線に適したコネクタをすぐに使えるようにすることです。
-
特定のサイズだけが必要な場合は、「 120 PCS Electrical Crimp Heat Shrink Butt Connectors AWG 12-10 Yellow(120個入り 電気用圧着熱収縮バットコネクタ AWG 12-10 イエロー)」のような特化型パックも販売されています。URLは長く「フォークコネクタ」と記載されていますが、実際には120個のイエローバットコネクタ(12-10ゲージ用)が入ったパックです。このようなパックは、太いゲージのスプライシングを頻繁に行う場合(例えば、12 AWGのワイヤーが一般的に使用されるボートやカーオーディオの配線交換など)、アソートキットに含まれるイエローコネクタを使い切りたくない場合に便利です。Haisstronicaのショップでは、赤、青、黄色の単色パックを様々な数量(80個、100個など)で販売しています。
-
また、袋入りやボトル入りなど、様々なパッケージのコネクタも提供しています。例えば、同社のサイトでは「200個入りのボトル入り」や「500個入りの袋入り」といったパッケージが見つかるかもしれません。 ボトルは棚に保管するのに適しています (また、平らなキット ボックスよりも占有面積が小さい場合が多い)。
-
多くのキットには、リング端子、フォーク端子など、様々な端子が含まれていますが、ここではバットコネクタに焦点を当てているため、Haisstronicaでは、バットスプライスに加え、リング端子、スペード端子など、すべて熱収縮タイプのワイヤコネクタキットも販売しています。これらのキットは、様々な種類の端子が必要な場合(例えば、ボートの配線では、ワイヤ延長用のバットスプライス、バッテリースタッドに接続するためのリング端子、スイッチ用のスペードコネクタなどが必要になる場合があり、1つのキットでこれらすべてを揃えることができます)に最適です。
-
Haisstronicaは、DIYの小さなニーズからプロのニーズまで、幅広いニーズに対応する品揃えを誇っています。ワイヤーとバットコネクタのコレクションは、同社のウェブサイトでご覧いただけます(関連商品はすべてバットコネクタコレクションをご覧ください)。品質を考えると価格も競争力があり、割引やセット販売(送料無料やホリデーセールなど)も頻繁に実施されています。
-
イノベーションとサポート:同社は継続的なイノベーションとユーザーの作業効率向上に注力しています。例えば、収納ボックスの耐久性向上を図りました(ケースが開いてコネクタが飛び散ってしまうのは誰も望んでいません)。また、コネクタを補完するツール(圧着工具、ワイヤーストリッパーなど)も販売しており、圧着工具とコネクタのセットなど、バンドル販売も頻繁に行っています。初心者にとって、同社のブログや動画リソース(一部は当サイトでも引用しています)は、製品の使い方に関する便利なガイドとなります。さらに、30日間返金保証や12ヶ月交換保証など、基本的な電気コネクタ市場では一般的ではない保証や顧客満足保証も充実させています。これは、同社が製品の品質に自信を持っていることを示しています。
-
顧客からのフィードバック:ブログを書く際に顧客レビューを直接引用することはあまりありませんが、HaisstronicaのコネクタはAmazonやフォーラムなどのプラットフォームで高い評価を得ていることは注目に値します。多くのDIY愛好家が、レビューやYouTube動画を見て、汎用コネクタからHaisstronicaのコネクタに切り替えています。例えば、YouTubeのThe Net GuyはHaisstronicaのコネクタキット【26†】をレビューし、他社製品と比較して優れた品質と価値を強調しています。同様に、自動車フォーラムでは「船舶用熱収縮コネクタ」の使用が推奨されることが多く、Haisstronicaは優れたブランドとして頻繁に言及されています(3MやTiconnなどの他のトップブランドも同様です)。価格を考えると、これらのコネクタはほぼミリタリースペックに匹敵する性能を備えているという点で、意見が一致しています。
まとめると、 Haisstronicaの熱収縮バットコネクタは、私たちが求める主要な機能をすべて兼ね備えています。強固なバット接続を実現する厚手の錫メッキ銅、防水バット接続を実現する高品質の粘着剤付き熱収縮チューブ、規格への準拠、そして便利なパッケージです。そのため、最初から最後まで完璧に仕上げたいアメリカの一般的なDIYユーザーにとって理想的な製品です。トレーラーライトの修理、トラックへのLEDポッドの追加、新しいステレオの配線、ボートの配線の修理、あるいは家庭用DIYエレクトロニクスプロジェクトの配線接続など、どんな作業でもこれらのコネクタはきっとお役に立ちます。
こうしたあらゆる状況において、バットコネクタの重要性を考えると、Haisstronicaのような高品質なセットに投資することは、趣味で電気工事をする人でもプロの電気技師でも賢明な選択です。工具箱の中で最も頻繁に使用するコネクタ、つまりバットスプライスが、安全性と機器の信頼性を保証してくれる信頼できるものになることを保証します。
DIY 愛好家や電気技師は、バットコネクタについてよく疑問に思います。
Q: バットコネクタを使用して 2 本以上のワイヤを接続できますか?
A: 標準のバット コネクタは 2 本のワイヤ (各端に 1 本ずつ) 用です。複数のワイヤを結合する必要がある場合、いくつかのオプションがあります。パラレル スプライス コネクタまたはステップダウン バット コネクタと呼ばれる特殊なコネクタを使用できます。これにより、片側に 2 本のワイヤ、もう一方に 1 本のワイヤ (2 本のリード線を 1 本にまとめる) を使用できます。これらは、自動車の配線で回路を分岐させるときに使用されることがあります。または、適合する場合は、標準コネクタの片側に 2 本のワイヤを圧着することもできます (たとえば、22 AWG のワイヤ 2 本を撚り合わせた場合、片側の 16-14 AWG コネクタに適合する場合があります)。ただし、慎重に行わないと信頼性が低くなる可能性があります。別の方法としては、分配ブロックを使用するか、ワイヤをはんだ付けしてから絶縁する方法があります。ただし、原則として、 1 つのバット コネクタ = 2 つのワイヤ端 です。複数のワイヤを頻繁に結合する必要がある場合は、ターミナル ブロックまたは別の配線構成の使用を検討してください。
Q: バットコネクタはワイヤをはんだ付けするのと同じくらい効果的ですか?
A: これは古典的な議論です。適切に圧着された突合せコネクタ(特に熱収縮チューブ付きの良質な銅コネクタ)は、ほとんどの用途において、はんだ付けされた接合部と同等の導電性と機械的強度を備えています。 実際、振動の多い環境 (自動車など) では、はんだが電線にしみ込んで硬い部分ができ、曲げると壊れる可能性があるため、圧着の方が優れている場合があります。多くの業界 (自動車、航空宇宙) では、一貫性と信頼性のため、電線の接続にははんだ付けよりも圧着が好まれます。重要なのは、適切な圧着技術と高品質のコネクタです。質の悪い圧着は質の悪いはんだ付けよりも悪いですが、優れた圧着は優れたはんだ付けと同等です。理想的には、圧着 + 熱収縮シールは、正しく行えば電線の接続に最適な組み合わせです。はんだ付けは、特定の電子機器の作業にはまだ適していますが (はんだシール コネクタは両方を組み合わせようとします)、優れた突き合わせコネクタを使用すれば間違いはありません。また、長い配線の場合は、はんだ付けよりもはるかに高速です。
Q: バットコネクタを圧着するにはどのような工具が必要ですか?
A: 少なくとも、ワイヤーストリッパー(絶縁体を剥ぐため) と圧着工具 (バットコネクタプライヤー)が必要です。前述のとおり、圧着工具はコネクタのタイプに適合する必要があります。交換可能なダイを備えたラチェット圧着工具は、適切な圧力を保証できるので便利です。熱収縮には、ヒートガンまたは代替の熱源が必要です。ヒートガンは基本的なものが 20 ~ 40 ドルで購入できます。緊急時には、ブタントーチやはんだごての側面を使用して慎重にチューブを収縮させる人もいます。Haisstronica のようなキットに投資する場合は、圧着工具も購入することを検討してください。圧着工具とコネクタが含まれたキットもあります。優れたワイヤーストリッパー (自動調整式またはゲージ付き) があれば、作業も楽になります。適切なツールを使用することで、迅速で苦労しない作業とイライラする作業が分かれます。
Q: バットコネクタを使用すべきでない状況はありますか?
A: バットコネクタは非常に汎用性が高いですが、別のソリューションの方が適している場合もあります。
-
頻繁に切断できる接続が必要な場合は、代わりにプラグ/ソケットまたはバレットコネクタを使用します (リムーバブルデバイスの接続など)。
-
非常に高い電流と太いケーブル (2 AWG バッテリー ケーブルなど) を扱う場合は、非常に太いワイヤの突合せ接合が難しく、特殊であるため、圧着ラグとボルト、またははんだ付けラグを使用する方がよいでしょう。
-
ワイヤが非常に細い(26 AWG 未満)か非常に繊細な場合は、極細ワイヤ用のバットコネクタが一般的ではないため、はんだ付けの方が合理的です(または、電話線用のスプライスクリップなどの別の方法を使用します)。
-
1 本のワイヤを 2 本の異なる方向に分岐させる (Y 分岐) 必要がある場合、バット コネクタは直接的には使用できません。ただし、前述のように 2 本を一方の端に結合するか、2 つのバット スプライス (ソースからの 1 本のワイヤが各分岐に向かう 2 つのバット コネクタに分岐する) を使用することもできます。
-
コネクタの絶縁材が耐えられる温度を超える高温環境(例えば、エンジンの排気口の近くなど)の場合は、コネクタの温度定格が十分であることを確認してください(ほとんどの熱収縮ポリオレフィンは約125℃まで使用できます)。高温環境では、耐熱性バットコネクタやその他の接続方法を検討してください。
Q: バットコネクタを取り外したりやり直したりするにはどうすればいいですか?
A: 突き合わせ接続を解除する必要がある場合 (間違えた場合や、後で何かを変更する必要がある場合など)、コネクタ自体は再利用できません。取り外すには、コネクタのすぐ隣の両側でワイヤを切断します。基本的には、ワイヤを少しだけ残してコネクタを取り外します。次に、ワイヤの被覆を剥がし、新しいコネクタを使用します (または、はんだ付けなどします)。少し余裕を持たせたい場合は、ワイヤカッターを使用してプラスチックを慎重に押しつぶして破壊し、金属バレルを剥がすことで対応できる場合もありますが、この方法ではワイヤが何本か切れてしまうことがよくあります。ワイヤを 1 ミリでも残しておかなければならない場合を除いて、お勧めできません。必要に応じてコネクタを切断できるように、ワイヤの長さに少し余裕を持たせてください。また、他の人が開いた接合部を開く場合は、古い突き合わせ接続を切り取り、再接合時に新しいものを取り付けるだけです。これが最も安全な方法です。
Q: バットコネクタを使用した後はメンテナンスが必要ですか?
A: 必ずしもそうではありません。接続が一度完了すれば、メンテナンスは不要です。過酷な環境にある場合は、特に海洋環境では、接続部に摩耗や腐食の兆候がないか定期的に点検することをお勧めします(ただし、適切な熱収縮バット接続は密閉されているため、腐食が発生しないはずです)。自動車環境では、何かを再作業する必要がある場合は、その際に既存の接続部を目視で確認してください。ただし、時間が経つにつれて再収縮などを行う必要はありません。最初に適切な作業を行った場合、ワイヤーハーネスの寿命まで持ちます。たとえば、20 年前のボートでも熱収縮接続部がまだ完全に正常で、内部の銅が輝いているのを見たことがあります。同じボートには、元々密閉されていない圧着部がいくつかありましたが、すべて緑色で機能しなくなっていました。つまり、適切な作業を行うことで長持ちするということです。
最後に、おかしな考えを払拭しましょう。 「バットコネクタ」という言葉を偶然見つけて、面白がる人がいます(当然ですが、「バット」という言葉はどんな言葉でも笑いを誘います)。ミーム文化も少しあり、例えば、電気技師のジョークの中に「バットコネクタミーム」が流れているのを見かけます。しかし、電気工事に没頭している時、バットコネクタは冗談ではありません。デバイスを再び使えるようにしてくれる、まさにヒーローのような存在です。ですから、面白い名前は受け入れて、その真剣な目的を忘れないようにしましょう!
結論
電気・電子プロジェクトの世界では、バットコネクタは不可欠なコンポーネントであることが証明されています。電線を接合する際に最も一般的に使用される主要なコネクタです。その人気の理由は、他のコネクタに匹敵するシンプルさ、信頼性、そして汎用性を兼ね備えていることです。私たちが調査してきたことから、熱収縮バットコネクタは、このタイプのコネクタの最高峰であり、防水性、強度、そして長寿命を備えた電線接合を提供し、自動車、船舶、そして屋外での使用といった過酷な条件にも耐えうることが明らかです。
DIY愛好家にとってもプロにとっても、高品質なバットコネクタの使用は、一時的な修理で失敗に終わるか、何年も使える修理になるかの分かれ道となります。Haisstronicaの熱収縮バットコネクタは、導電性を確保する厚い錫メッキ銅線、防水性と張力緩和を実現する接着剤付き収縮チューブ、そして安全性に関する業界標準への準拠など、求められる要件を体現しています。これらのコネクタを使用すれば、バットスプライスが湿気、振動、腐食から保護されるので、安心して圧着作業を行うことができます。
これらのコネクタの正しい使い方についても解説しました。最高のコネクタであっても、正しい取り付けが不可欠です。電線を正しく被覆を剥がし、適切なコネクタサイズ(電線径に合った赤、青、黄)を選び、適切な工具で圧着し、収縮チューブを十分に加熱することで、ガレージや作業場でも工場品質の接合を実現できます。このプロセスは簡単で、誰でも習得できます。配線プロジェクトに自力で取り組めるようになります。トレーラーライトの断線修理、車への新しいスピーカーの取り付け、景観照明の設置、ボートの配線など、どんな作業でも、正しく行うための知識が身につきます。
プロジェクトに取り組む際は、このガイドを常に手元に置いてください。実用的なアドバイスだけでなく、発生する可能性のある関連用語や質問への洞察も満載です。必要な資材があれば、Haisstronicaがあらゆる配線作業に必要なキットやツールを幅広く取り揃えています。掲載されている製品については、同社のワイヤコネクタ(バットコネクタ)コレクションをご覧ください。優れた熱収縮ワイヤコネクタキットと頑丈な圧着工具に投資することは、電気接続が安全で耐久性に優れているという安心感を得るための小さなコストです。
まとめると、バットコネクタ、特に熱収縮タイプは、数え切れないほどの電気システムにおいて、まさに縁の下の力持ちと言えるでしょう。小型で安価ですが、その役割は計り知れません。次に配線を使って何かを修理したり、作ったりする際には、バットコネクタを使うことになるでしょう。これで、バットコネクタがなぜ重要なのか、そしてどのように活用すればいいのかが明確になります。配線作業が楽しくなり、バットコネクタがしっかりと固定されますように!
