電気コネクタの安全性と規格の基礎
配線作業を行う前に、必ず安全を最優先にしてください。ブレーカーで電源を切り、電線サイズに適したUL規格のコネクタのみを使用してください。米国電気工事規程（NEC）では、電線の接続は承認されたコネクタ（ワイヤナットや圧着スリーブなど）を使用し、接続箱または筐体内に設置することが義務付けられています。電線をテープでねじり合わせるだけで接続することは絶対に避けてください。これは安全ではなく、規格にも違反します。接続部分を電気ボックスに収納することで、火災や通電中の電線への偶発的な接触を防ぐことができます。 。
作業に適した工具を使用することも重要です。圧着コネクタを使用する場合は、コネクタメーカーが推奨する適切な圧着工具を使用してください。ペンチで間に合わせに作業を行うと、圧着が弱くなり、失敗する可能性があります。実際、圧着コネクタ用に承認されていない工具を使用すると、メーカーの指示に従わないため、NEC 110.3(B) に違反する可能性があります。高品質のワイヤ圧着工具を使用すると、コネクタがワイヤの周りに完全に圧縮され、強固な接続が形成されます。ワイヤナットを使用する場合でも、圧着コネクタを使用する場合でも、必ずコネクタの指示に従って適切な量の絶縁体を剥がし、むき出しのワイヤが露出していないことを確認してください。各接続部を軽く引っ張って、しっかりと接続されていることを確認してください。基本的な電気安全規則を遵守し、適切なコネクタ（および工具）を使用することで、一般的な配線のほとんどの危険を防ぐことができます。

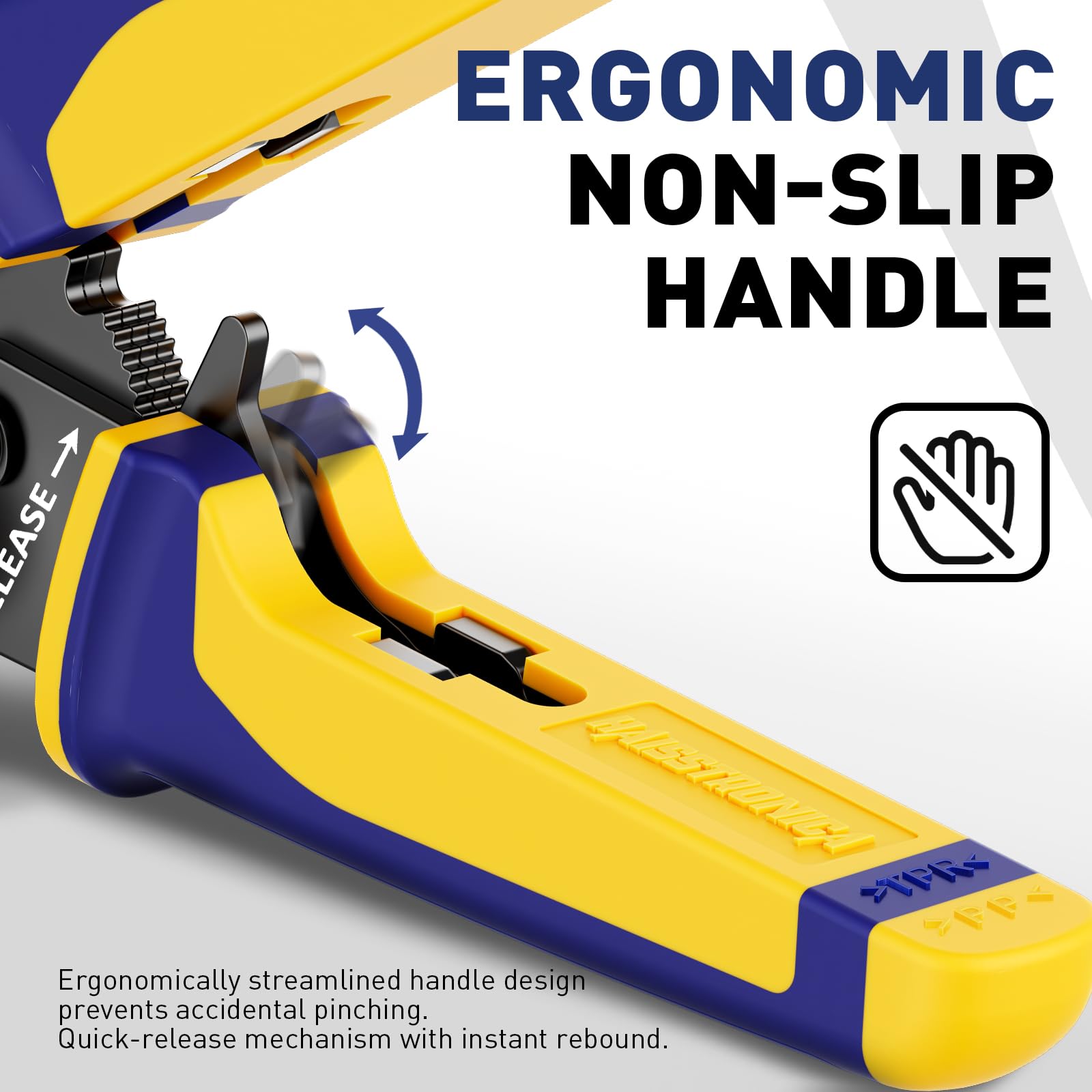

👉AWG 22～10 熱収縮チューブ用Haisstronica ラチェット クリンパでキットをアップグレードします。
(ヒント: Haisstronica のようなラチェット式ワイヤ圧着工具を使用すると、圧着がより簡単かつ信頼性が高くなり、すべてのコネクタで均一な圧縮が保証されます。)
各コネクタとは
ワイヤーナットは、ねじ込み式のコネクタです。内側にネジ山が刻まれたプラスチック製のキャップで、ねじ込むことで複数の電線をしっかりと接続します。様々なサイズがあり、数十年にわたり住宅配線の標準となっています。ワイヤーナットは、安価で再利用できることから人気があります。接続を確認したり変更したりするためにワイヤーナットを緩め、ねじ込み直すだけで簡単に接続できます。
圧着コネクタは、圧着工具を用いて電線に圧着する金属製のスリーブまたは端子です。圧着により、被覆を剥がした電線をコネクタが物理的に変形し、永久的な接続が確立されます。このプロセスにより、振動に非常に強い、安全で低抵抗の接続が実現します。圧着コネクタには様々な形状（バットスプライス、リング端子など）があり、適切な工具が必要ですが、電線接続において優れた耐久性を備えています。
(覚えておいてください: 圧着コネクタを使用するときはいつでも、Haisstronica のプロ仕様の圧着工具のような信頼性の高いワイヤ圧着工具を使用することが、安全でしっかりとした圧着を実現するための鍵となります。)
👉圧着ダイスを素早く交換 - 一貫性があり、コードに適した圧着を実現するには、Haisstronica を選択してください。
ワイヤーナット（ツイストオンコネクタ）を使用する場合
電気ボックス内の複数の導体を接続するために使用されるツイストオンワイヤコネクタ（「ワイヤナット」）。
屋内の電気工事では、電線を電気ボックス内で接続する標準的な作業にワイヤーナットを使用します。家庭配線において、2本以上の導体を接続する必要がある場合（例えば、回路線の接合や接続箱への新しいケーブルの追加など）、ツイストオンコネクタが最適な選択肢となることがよくあります。ツイストオンコネクタは、電線の被覆を剥がし、両端を押さえてコネクタをねじ込むだけで、素早く確実に接続できます。この手軽さと信頼性こそが、ワイヤーナットが家庭配線作業の定番コネクタであり続ける理由です。
ワイヤーナットは柔軟性にも優れています。将来的に接続部を変更したり追加したりする必要がある場合でも、ワイヤーナットのスプライスは簡単に開けてやり直すことができます。ツイストオンコネクタなら、ワイヤーを傷つけることなくスプライスを解いたりやり直したりできます。DIYに非常に便利な機能です。
ワイヤーナットは乾燥した固定された場所で使用することを想定しています。必ず電気ボックス内に設置し、乾燥した状態に保ってください。標準的なワイヤーナットは防水仕様ではないため、屋外の露出した接続部には使用しないでください（専用の耐候性ナットをお持ちの場合を除く）。また、常に激しい振動や動きがある場所にも適していません。通常の家庭配線（フレームに固定され固定されている）では、ワイヤーナットは何年も問題なく使用できます。しかし、走行中の車両や振動する機械の配線には、圧着接続の方が耐久性が高くなります。
まとめると、屋内のボックス内接続（器具のリード線の接続、コンセントやスイッチの配線の接合、アース線の結束など）にはワイヤーナットが最適です。ワイヤーナットは費用対効果が高く、規格にも準拠しており、非常に使いやすいです。配線に合ったサイズのコネクタを選び、しっかりと固定されるまでねじ込むだけです。正しく設置されたワイヤーナット接続は安全で長持ちします。 （ワイヤーナットはほとんどの家庭作業に対応しますが、圧着コネクタの方が適している場合に備えて、優れたワイヤー圧着工具をキットに入れておくことをお勧めします。Haisstronicaは、そのような用途に最適なラチェット式圧着工具を提供しています。）
👉プロ仕様の端子ワイヤ圧着工具を入手してください。握るたびに、Haisstronica の精度が実現します。
圧着コネクタを使用する場合（ワイヤ圧着工具を使用）
ラチェット式ワイヤ圧着工具により、すべてのコネクタをしっかりと均一に圧着できます。
圧着コネクタは、ワイヤーナットでは対応できないような状況で優れた性能を発揮します。よくある例としては、振動や動きが激しい場合が挙げられます。配線が常に動く場合（例えば、車両、船舶、機械の近くなど）、圧着接続はねじ込み接続のように緩むことがありません。そのため、自動車や船舶の配線では、圧着コネクタ（またははんだ付け接続）が好まれます。トレーラーライト、カーオーディオなど、振動の多い機器を扱う場合は、バットスプライスなどの圧着コネクタを使用すると、ワイヤーナットよりも信頼性が高く、耐久性も高くなります。
もう一つのシナリオは、湿気や過酷な環境への曝露です。接続部が濡れたり屋外に設置されたりする可能性がある場合、密閉された圧着接続の方がはるかに信頼性が高いです。例えば、熱収縮圧着コネクタを使用すると、電線を圧着した後、接合部を防水スリーブで覆うことで、水や腐食の侵入を防ぐことができます。これらは、地中配線、景観照明、その他あらゆる屋外配線に最適です。耐候性があり、グリースを充填したツイストオンコネクタもありますが、圧着＆シールソリューションの方が、よりスリムで堅牢な防水接続を実現できます。つまり、雨、湿気、または極端な温度にさらされる配線には、圧着コネクタが最適な選択肢となることがよくあります。
圧着コネクタを使用する際は、必ず適切な圧着工具を使用してください。優れた圧着工具は、コネクタに均一かつ十分な圧力をかけ、金属が電線にしっかりと固定されるようにします。適切な工具（および適合するコネクタサイズ）を使用すれば、圧着接続部は電線自体と同等の強度を得ることができます。しかし、不適切な圧着（例えば、不適切な工具の使用や、十分に圧着されていないなど）は、接続部が緩んだり、発熱したりする可能性があります。そのため、頻繁に圧着作業を行う予定がある場合は、高品質の電線圧着工具に投資することが重要です。適切な工具と技術を使用すれば、圧着接続部は非常に信頼性が高く、多くの場合メンテナンスフリーとなります。
まとめると、高振動環境、湿気の多い場所／屋外、あるいは恒久的で決して動かされることのない接続など、ストレス下でも最大限の信頼性が求められる場合は、圧着コネクタをお選びください。圧着コネクタは多少手間がかかり、圧着工具も必要ですが、その結果、確実に接続が確立されます。 （そのような高いレベルの確実な接続が必要な場合は、Haisstronicaのラチェット式ワイヤークリンパを使用すると、すべての圧着が確実にしっかりと固定されます。）
👉均一で気密性の高い接合部を得るには、Haisstronica のワイヤ端子圧着工具をお選びください。
ユーザーフレンドリーなおすすめ
Haisstronica ラチェット式圧着工具で、クリーンかつ確実な結線作業を実現しましょう。AWG 22～10 の熱収縮端子用に設計されており、校正された力で圧着するため、再現性の高い結果と迅速なワークフローを実現します。ハーネスの製作や修理を行う際、この工具は即席の方法よりも優れた性能を発揮し、より安全な圧着接続を実現します。大型のバッテリー端子には専用のバッテリーケーブル端子圧着工具をお選びください。アクセサリ、照明、センサーなどには、この高性能ワイヤー圧着工具が最適です。
クリンプピットのレシピを調べて、実際の結果については Haisstronica を頼りにしてください。
結論
ワイヤーナットと圧着コネクタはどちらも、家庭の電気工事で活躍する場面があります。ワイヤーナットは、ほとんどの日常的な屋内作業に最適です。素早く安価で、変更が必要な場合でも簡単に取り外すことができます。一方、圧着コネクタは過酷な環境下で威力を発揮します。高い耐久性が求められる場合、振動や雨風に強い恒久的な接続を提供します。どちらを使用するかは、プロジェクトによって異なります。接続箱内のアクセスしやすく乾燥した屋内接続にはワイヤーナットを使用し、振動や湿気にも耐えなければならない接続には、圧着コネクタ（適切な圧着工具を使用）を使用してください。
どのコネクタを選ぶにしても、必ず安全ガイドラインと電気工事規定を遵守してください。つまり、電源を切ること、電線に適したサイズのコネクタを使用すること、接続部分を電気ボックスに収納すること、そしてすべての接続部分がしっかりと固定されていることを確認することです。状況に応じて適切なコネクタを選択し、高品質な工具（圧着端子には高品質の圧着工具など）を使用することで、電気工事の安全性、耐久性、そして長寿命を確保できます。
👉 マスターワイヤ端子圧着- Haisstronica により完璧なシールが簡単に実現します。
