導入

圧着工具（クリンプツール、クリンパツール、ワイヤークリンパーとも呼ばれる）は、電気配線作業を行うすべての人にとって必須の手動工具です。圧着工具は、コネクタ（端子）を電線端に圧縮力で接続することで、金属部品を変形させて電線をしっかりと圧着します。単に電線をねじったりテープで巻いたりするのとは異なり、適切な電線圧着工具を使用することで、振動やストレスに耐える強固で永続的な接続を実現できます。圧着接続は、自動車、住宅、電子機器において、信頼性の高いはんだ付け不要の電気接続を実現するために、電気技師、整備士、DIY愛好家に広く利用されています。これは、適切に行われた電線圧着は機械的に堅牢で、多くの場合ガス漏れを防止（腐食を防止）するためです。つまり、電線を安全かつ効果的に接続したり、コネクタを取り付けたりする必要がある場合、圧着工具は頼りになるソリューションです。

定義: 圧着工具とは何ですか?

圧着工具は、2 つの金属片 (通常は電線とコネクタ) を圧縮して強固な接合部を形成することによって接合する装置です。電気工事において、圧着工具が最も一般的に使用されるのは、被覆を剥がした電線の端にラグまたは端子を取り付けることです。工具のジョー (ダイと呼ばれることが多い) は、電線の圧着領域の周囲のコネクタを変形させ、基本的に 1 つの安全なユニットに冷間圧接します。これにより、はんだ付けを必要とせずに電気接続が確立されます。つまり、圧着ジョイントは電気を伝導し、はんだを必要とせずに引き離されることを防ぎます。圧着工具には、小さな電線用のシンプルな手持ち式電線圧着ペンチから、大きなケーブル用の頑丈な油圧式クリンパまで、さまざまなサイズとスタイルがありますが、信頼性の高い圧着接続を確立するという機能はすべて同じです。

操作手順：ワイヤーの圧着方法（ステップバイステップ）

電線圧着工具の使い方は簡単ですが、適切な手順に従うことで、圧着した電線の安全性を確保できます。一般的な絶縁端子圧着工具または電線コネクタ圧着工具を使用した電線圧着方法の一般的なガイドを以下に示します。

ワイヤーの準備：ワイヤーストリッパーを使って、ワイヤーの端から約1/4インチ（約6mm）の絶縁被覆を剥がします。金属線を傷つけないように注意してください。（ヒント：ワイヤーのゲージとコネクタのサイズを合わせます。例えば、22～16 AWGのワイヤーには赤い絶縁コネクタ、16～14 AWGには青い絶縁コネクタ、12～10 AWGには黄色い絶縁コネクタなどを使用します。）
コネクタの選択：電線に適した圧着コネクタ（リング端子、スペード端子、バレット端子、バットスプライス端子など）を選択します。被覆を剥がした電線の端をコネクタに差し込み、電線の被覆がコネクタのバレルに接触するまで押し込みます。
圧着工具内の位置：圧着工具のジョーを開き、コネクタを正しいダイスロットに挿入します。ほとんどのラチェット式圧着工具には、コネクタサイズ（コネクタの色／ゲージ）に合わせて色分けまたはラベル付けされたノッチが付いています。コネクタのバレルが圧着工具のダイに正しく挿入されていること、および電線が完全に挿入されていることを確認してください。
接続部を圧着します。圧着工具のハンドルをしっかりと握り、圧着が完了するまで押し込みます。ラチェット式のワイヤー圧着工具を使用する場合は、十分な圧力がかかった時点でラッチが解除されます。これにより、毎回均一な圧着が保証されます。コネクタの金属バレルがワイヤーをしっかりと包み込み（「冷間圧接」）、圧着されている状態です。。
点検とテスト：工具を開き、圧着したコネクタを取り外します。圧着部を点検します。均一に圧縮され、電線が抜けない状態である必要があります。不良な電線圧着は、緩みを感じたり、電線が露出したり、簡単に外れたりします。コネクタを軽く引っ張って、しっかりと固定されていることを確認してください。もしコネクタがずれたり、電線が抜けたりする場合は、圧着が成功していません（コネクタを切断し、新しいコネクタで再度試してください）。
絶縁（必要であれば）：絶縁コネクタを使用した場合は、これで完了です。プラスチックスリーブが絶縁の役割を果たします。絶縁されていないコネクタ（金属フェルールやバットコネクタなど）を圧着した場合は、接合部に熱収縮チューブを通し、ヒートガンで収縮させて接続部を保護し、絶縁します。

アプリケーションシナリオ: 圧着工具はどこで使用しますか?

圧着工具は、安全な電気的または機械的な接続が求められる幅広いプロジェクトや業界で使用されています。圧着工具の一般的な用途は次のとおりです。

家庭DIYと電子機器：圧着工具は、家庭の配線修理、ステレオやホームシアターの設置、家電の修理、趣味の電子機器などに便利です。電線をねじったり接触不良を起こしたりするリスクを冒す代わりに、バットコネクタで電線を圧着したり、スピーカーや機器にスペード端子やリング端子を取り付けたりできます。DIY愛好家にとって、より安全で耐久性の高い方法です。
自動車・船舶：車両の配線において、カーステレオや照明器具の設置、ワイヤーハーネスの修理にはワイヤークリンパーが不可欠です。自動車のワイヤー圧着には、スパークプラグワイヤー端子やバッテリーケーブルラグなどの特殊なコネクタが使用されることがよくあります。例えば、スパークプラグワイヤーを圧着する必要がある場合、スパークプラグワイヤー圧着工具を使用して、太いスパークプラグケーブルにイグニッションターミナルを取り付けます。同様に、高耐久性バッテリーケーブルクリンパーは、自動車や船舶のバッテリー端子やアース線のラグを圧着するために使用され、高電流や振動にも耐える堅牢な接続を実現します。
電気工事：プロの電気技師は、電気盤、接続箱、産業機器などで、ラグやフェルール付きの電線を端末処理するために、日常的に圧着工具を使用しています。フェルール圧着工具は、ブーツレースフェルールの先端を多芯制御電線に固定するための特殊な圧着工具です。これにより、撚線同士がまとめられ、ネジ端子の下で信頼性の高い接続が確保されます。制御配線へのフェルールの圧着、家電製品のコードへのリング端子の圧着、絶縁バットコネクタによる電線の接合など、高品質な電気圧着工具を使用することで、作業の迅速化と長期的な接続の確保が可能になります。
ネットワークと通信：圧着は電源線だけに限りません。ネットワーク技術者は、RJ45プラグをイーサネットケーブルに接続するケーブル圧着工具や、同軸ケーブル（ケーブルテレビやCCTV用など）に接続する同軸圧着工具を使用します。これらのコネクタ圧着工具は、ジャックやポートに適合するデータケーブルの端末を作成します。電話線にも小型のモジュラー圧着コネクタが使用されており、これらのコネクタすべてに、それらのコネクタ用に設計された精密な圧着工具が必要です。
特殊用途・その他：圧着工具は電気配線以外にも様々な用途があります。配管工はPEX圧着工具を使って水道管を圧着リングで接続します。漁師や索具職人はワイヤーロープ圧着工具（スウェージャー）を使って、金属スリーブをスチールケーブルに圧着します（例えば、ワイヤーロープにループを作ったり、フェンスのワイヤーを修理したりする場合）。DIYクラフトやジュエリー作りでは、ビーズや金具にミニクリンパーを使うこともあります。スリーブやコネクタを変形させて材料を固定するというコンセプトは同じです。どのような用途であっても、強固で永続的な接合が必要な場合は、圧着工具が必ず役立ちます。

購入ガイド：最適な圧着工具の選び方

圧着工具を購入する際は、ニーズに合った適切な工具を選ぶことが重要です。最適な電線圧着工具は、作業内容によって異なります。以下の点に留意してください。

コネクタの種類とサイズ：圧着工具は、特定のコネクタの種類と電線ゲージ範囲に合わせて設計されていることがよくあります。最も頻繁に圧着する対象（絶縁端子、非絶縁ラグ、フェルール、同軸コネクタ、スパークプラグ線など）を特定してください。一般的な電気工事（10～22 AWGの絶縁端子など）には、交換可能なダイを備えた標準的なラチェット式圧着工具が汎用性の高い選択肢です。非常に太いケーブル（バッテリーラグ、0～4 AWG）には、大型の油圧式またはハンマー式の圧着工具が必要になる場合があります。ネットワーク回線や電話回線を扱う場合は、電気端子圧着工具とは異なる専用のRJ45/RJ11圧着工具が必要です。
ラチェット式 vs. 非ラチェット式：ラチェット式圧着工具は、圧着が解放される前に確実に完全に圧縮されるため、多くのユーザーに強く推奨されます。内蔵のラチェット機構により均一な圧力がかかり、圧着不足を防ぎます。非ラチェット式（プライヤー式）の圧着工具は、たまに使う程度であれば使えますが、手の力と感覚に左右されるため、圧着が不安定になりやすいです。初心者から上級者まで、ラチェット式圧着工具はより均一で信頼性の高い結果をもたらします。
交換可能なダイス：圧着工具の中には、複数のダイスセットがキットとして提供されており、様々なコネクタに対応しています（例えば、ワイヤー圧着工具キットには、絶縁端子、非絶縁オープンバレル端子、ワイヤーフェルール用のダイスが含まれている場合があります）。柔軟性が必要な場合は、互換性のあるダイスを備えた圧着工具キットまたは圧着工具をお探しください。一方、1種類のコネクタのみを扱う場合は、その作業専用の固定ダイス工具の方がシンプルで耐久性が高い場合があります。
品質と人間工学：優れた圧着工具は、しっかりとした作りで手に馴染み、快適に使用できるものでなければなりません。繰り返しの使用に耐える硬化鋼製の工具を選びましょう（安価な圧着工具は、時間の経過とともに位置がずれたり、破損したりする可能性があります）。人間工学に基づいたクッション付きハンドルとスムーズなラチェット機構により、手の疲労を感じることなく、多くの圧着作業を容易に行うことができます。専門的な作業や大規模なプロジェクトに取り組む場合は、これらの機能が重要です。また、業界標準に準拠した工具（例えば、一部の圧着工具はUL規格に準拠しているか、特定のコネクタのMIL規格に準拠しています）は、安全な接続を確実に実現します。
キットとアクセサリ：最初から始める場合は、一般的なコネクタがセットになったワイヤークリンパーキットを検討してください。多くのメーカーが、クリンパーに加えて様々な端子（リング、スペード、バットコネクタなど）、そして場合によってはワイヤーストリッパーがセットになった電気圧着工具キットを提供しています。これは費用対効果が高く、DIY初心者にとって便利です。キットに含まれるコネクタが必要なタイプ（絶縁タイプか非絶縁タイプか、適切なゲージ）であることを確認してください。例えば、熱収縮圧着コネクタ（熱収縮チューブで絶縁されている）は船舶や自動車用途で人気があり、それらに特化したキットもあります。

最後に、常に評判の良いブランドやソースから購入してください。高品質の圧着工具を使用すれば何年も持続する接続を作成できますが、脆弱な工具を使用すると、負荷がかかったときに失敗する品質の低い圧着が発生する可能性があります。何から始めればよいかわからない場合は、評価の高いオプションとして、 AWG 22-10 熱収縮コネクタ用 Haisstronica ラチェットワイヤターミナル圧着工具があります。これは、DIY や電気技師が行う最も一般的な配線作業をカバーする、手頃な価格で評価の高い圧着工具です。 (こちらから確認できます: Haisstronica ラチェットワイヤターミナル圧着工具 - AWG 22-10 。)このコネクタ圧着工具は、精密なラチェットと人間工学に基づいたグリップを特徴としており、一貫して安全な圧着を実現します (不良な圧着のイライラを心配する必要はもうありません!)。優れた圧着工具または圧着工具セットに投資すれば、すべてのプロジェクトでより安全できれいな配線という成果が得られます。

FAQ: よくある質問

Q: 圧着工具を使わずに（たとえばペンチを使って）ワイヤーを圧着できますか?
A:いざという時にペンチでコネクタを変形させることは可能ですが、お勧めできません。適切なワイヤークリンパーは、通常のペンチでは不可能な均一な圧力をかけることができます。適切な工具を使用せずに圧着すると、接続が不良になったり緩んだりすることが多く、接続が外れたり、電気抵抗（発熱）が発生したりする可能性があります。安全で信頼性の高い接続を確保するには、間に合わせの方法は使用せず、常に適切な圧着工具を使用してください。つまり、一般的なペンチでワイヤーを圧着しようとしないでください。重要な配線には、適切な圧着工具に投資してください。

Q: 圧着接続はワイヤのはんだ付けよりも優れていますか?
A:圧着接続は、はんだ付けの代替として、特に自動車や産業用途で広く使用されています。適切に行われた圧着は、機械的強度と電気的信頼性に優れています。はんだ付けは電線接合部を硬くし、振動で割れやすくしますが、圧着電線はある程度の柔軟性を維持します。また、加熱が不要なため、熱による損傷も回避できます。多くの場合（高品質の圧着工具と正しい技術を使用すれば）、圧着接続ははんだ付け接続と同等かそれ以上の耐久性があります。とはいえ、どちらの方法も適切に行えば効果的です。違いは、圧着の方がより速く、特別なスキルを必要とせずに気密性の高い接続を保証できることです。

Q: フェルールとは何ですか? また、なぜフェルールクリンパが必要なのですか?
A:フェルールとは、撚り線の終端処理に使用される小さな金属製スリーブで、通常はネジ留め式端子（産業用制御盤、ブレーカー、オーディオ機器などでよく使用されます）に使用されます。フェルールを被覆を剥がした撚り線にかぶせ、フェルール圧着工具で圧着（圧縮）することで、撚り線の先端をピン状にします。これにより、撚り線がネジ留め式端子の下でほつれたり、扇状に広がったりすることが防止され、より安全で耐久性の高い接続が実現します。パネル配線やオーディオ設備を頻繁に扱う場合は、専用のフェルール圧着工具が非常に便利です。フェルール圧着工具は、フェルールに四角形または六角形の圧着部を作成し、最大限の接触強度を実現するように設計されています。ペンチ型（多くの場合、異なる電線サイズに合わせて自動調整）の製品があり、プロの電気技師にとって重要な工具キットです。

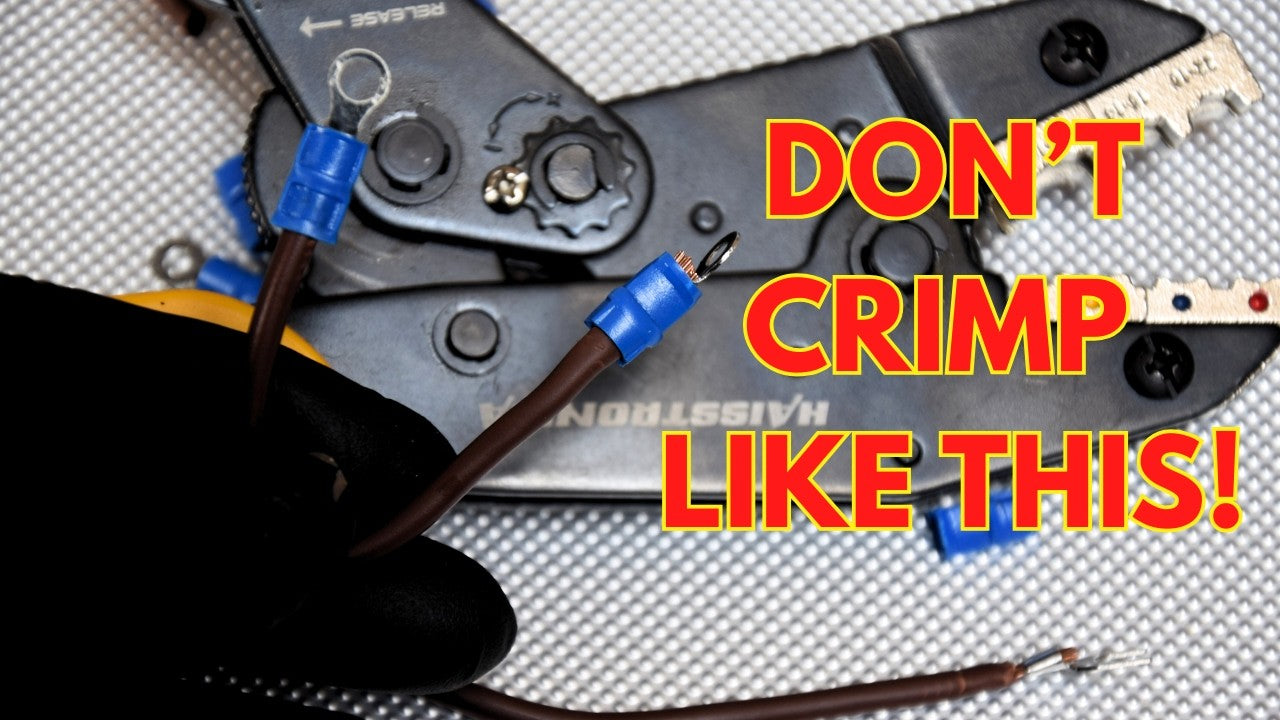

Q: 圧着が正しく行われたかどうか (良い圧着と悪い圧着の兆候) はどうすればわかりますか?
A:良好な圧着は、ワイヤとコネクタを遊びなくしっかりと固定します。適切な圧着の兆候としては、ワイヤの絶縁体がコネクタのすぐ近くまで達しているがコネクタ内で圧着されていないこと、コネクタのバレルが亀裂なく均一に圧縮されていること、強く引っ張ってもワイヤが抜けないことなどが挙げられます。圧着部分にはダイの跡やへこみが残ることがよくありますが、これは正常です。一方、ワイヤの圧着が不良な兆候としては、撚り線が緩んでいる、ワイヤが抜けている、ワイヤとコネクタの間に目に見える隙間がある、または過圧着によってコネクタに亀裂や切れ込みが入っていることなどが挙げられます。コネクタに絶縁体が付いている場合は、圧着によって絶縁体がぐしゃぐしゃになったり剥がれたりすることはありません。また、熱収縮タイプのコネクタの場合は、収縮後もチューブが圧着部分を覆っている必要があります。終端処理済みのワイヤは、必ず適切な引張試験を実施してください。何かが動いたり、限界を感じたりした場合は、切断し、新しいコネクタで圧着をやり直してください。不十分な圧着のせいで後で重要な接続が失敗するよりも、追加のコネクタを使用する方がよいでしょう。

Q: コネクタごとに異なる圧着工具が必要ですか?
A:作業範囲によって異なります。汎用圧着工具セットの中には、さまざまな種類のコネクタ（絶縁端子、非絶縁端子、同軸コネクタなど）を圧着するための複数のダイが付属しているものもあります。さまざまな配線を頻繁に行う場合（たとえば、ある日は自動車の配線、次の日はネットワークケーブル、また別の日は同軸アンテナケーブルなど）、異なる圧着工具またはオールインワンキットが必要になる可能性があります。たとえば、自動車用ワイヤ圧着工具ではRJ45 イーサネットプラグを圧着できない可能性があり、RJ45 圧着工具では大きなバッテリーラグを圧着できません。実際には、多くの電気技師や DIY 愛好家は、一般的な配線コネクタ用の絶縁端子圧着工具と、大規模な自動車作業用のスパークプラグワイヤ圧着工具やバッテリーケーブル圧着工具などの特殊な工具というように、複数の圧着工具を所有しています。実際に使用するコネクタを評価し、それに応じて工具を選択してください。家庭や自動車のプロジェクトを始める初心者にとって、一般的なワイヤサイズ (約 10 ～ 22 AWG) に対応する多用途のラチェットクリンパは最適な出発点です。必要に応じて、より特殊なクリンパ (フェルールクリンパや頑丈なラグクリンパなど) を追加することもできます。
