はじめに:バットコネクタは、2本の電線を接続する最もシンプルで信頼性の高い方法の1つです。はんだ付けを必要とせずにしっかりと接続できる小型の電気バットコネクタです。コネクタ内部で電線が互いに「突き合う」ことで、連続した導電パスが形成されることから、このコネクタの名前が付けられました。このブログでは、バットコネクタとは何か（そして人々が呼ぶさまざまな名前）、その使い方、一般的な用途（自動車から船舶配線まで）、適切なバットスプライスコネクタを選ぶためのヒント、よくある質問について説明します。最後には、バットコネクタの仕組みと、熱収縮バットコネクタを使用して安全で長持ちする接続を実現する方法を正確に理解できるようになります。

バットコネクタとは？（定義）

バットコネクタ（バットスプライス、バットスプライスコネクタ、またはバット端子とも呼ばれる）は、2本の電線の端と端を接合するように設計された小さなチューブ状のコネクタです。バットコネクタは通常、絶縁スリーブ付きの金属（通常は錫メッキ銅）で作られており、コネクタ「バレル」の両端に電線を挿入できます。コネクタを圧着すると、金属バレルが被覆を剥がされた電線の周囲で変形し、しっかりと挟みます。これにより、電線間に強固な機械的および電気的結合が形成されるため、電気は電線が1本の連続した導体であるかのように流れます。言い換えると、バットスプライサーは基本的に保護スリーブ内で電線の端を接続し、回路の整合性を維持します。バットコネクタには、単純なプラスチック絶縁材（ビニールまたはナイロン）を使用するものもあれば、接着剤の付いた特殊な収縮チューブを使った熱収縮バットコネクタもあります。熱収縮タイプ（収縮チューブバットコネクタまたはマリングレードバットスプライスと呼ばれることもあります）は、加熱するとチューブが収縮し、接着剤が溶けて接続部を密閉し、水の浸入を防ぎます。これらのバットコネクタは電線接続部の周囲を熱収縮させ、冷却すると防水性のあるバットスプライスを形成します。一般的に、バットコネクタ（基本的な絶縁コネクタでも高度な熱収縮電気コネクタでも）は、はんだ付けを必要とせず、素早く安全に電線を接続する方法を提供します。

バットコネクタの使い方（ステップバイステップ）

電線バットコネクタの使い方は簡単です。以下は、バットコネクタを使った電線の接続方法の簡単なガイドです。このガイドは、絶縁バットコネクタと熱収縮バットコネクタ（後者の場合は加熱処理が必要です）の両方に使用できます。

配線の準備：作業対象の回路の電源をすべて切ります。各配線の端から約6mmの被覆を剥ぎ取ります。銅線を傷つけないよう、ワイヤーストリッパーの適切なスロットを使用してください。剥ぎ取った銅線は、きれいに整えられるよう、優しくねじってください。
バットコネクタに挿入する：電線サイズに合ったサイズのバットコネクタを選択してください（ほとんどのバットコネクタはサイズによって色分けされています。例えば、22～18AWGは赤、16～14AWGは青、12～10AWGは黄色です）。被覆を剥がした電線の端をコネクタの両側に1本ずつ、コネクタの中央で止まるまで挿入します。電線はコネクタの中央で突き合う必要があります。露出したすべての芯線がコネクタの金属チューブ内に収まっていることを確認してください。
コネクタを圧着する：バットコネクタを適切な圧着工具（コネクタサイズに合わせて色分けされたジョーを備えたラチェット式圧着工具が理想的です）に装着します。工具をコネクタの金属バレル部分（絶縁端ではなく）に合わせ、しっかりと押し付けて圧着します。バットコネクタが電線を圧縮し、しっかりと圧着します。各電線を軽く引っ張って、しっかりと固定されていることを確認してください。しっかりと圧着されていれば、電線が抜け落ちることはありません。（ヒント：絶縁バットコネクタの場合は、圧着工具のコード付きノッチを使用します。非絶縁バットコネクタの場合は、適切なむき出しの圧着部を使用します。）
熱を加える (熱収縮コネクタの場合):熱収縮バットコネクタを使用している場合は、ヒートガン (または小型トーチ) を使用してコネクタのチューブを収縮させます。熱源をチューブに沿って均等に前後に動かします。外側の収縮チューブが接合部の周りで収縮して密閉し、内側の接着ライニングが溶けて流れ、すべてを防水します。チューブは半透明になり、端から接着剤が少しはみ出すことがありますが、問題ありません。この手順により、圧着コネクタが湿気から安全な防水バットコネクタになります。 (ビニール/ナイロン絶縁コネクタを使用した場合は、オプションで別の熱収縮チューブで覆って保護を強化することもできます。)
接続部の点検：コネクタを冷まします（加熱した場合）。その後、両方のワイヤーを最終的に引っ張ります。コネクタの外側にむき出しのワイヤーが露出していないこと、またチューブが完全に収縮していることを確認してください（熱収縮タイプの場合）。マルチメーターをお持ちの場合は、導通テストを行い、電気接続が確実に行われていることを確認してください。適切に圧着されたバットスプライスコネクタは強度が高く、低抵抗の導電性を備えています。緩んでいる箇所がある場合は、切断して新しいコネクタで接続し直す必要があるかもしれません。バットスプライスコネクタは一般的に使い捨てであり、確実に圧着解除することはできません。

用途: バットコネクタを使用する場所

バットコネクタは、電線を端から端まで接続する必要があるあらゆる業界やDIYプロジェクトで使用されています。バットコネクタの一般的な用途は次のとおりです。

自動車配線：バットコネクタは、ステレオシステムの取り付けや断線した配線の修理など、自動車やトラックの修理で広く使用されています。車内の絶え間ない振動にも耐え、配線の緩みを防ぎます。例えば、壊れたスピーカーを交換する際、バットスプライスを使用して新しいスピーカーの配線を工場出荷時の配線に接続できます。また、路上での急な修理にも便利です。
船舶・ボート用電子機器：ボート、ジェットスキー、その他の船舶用途では、防水バットコネクタが不可欠です。船舶用バットコネクタ（通常は熱収縮バットスプライスタイプ）は、耐湿性シールを形成し、接続部を水や腐食から保護します。これは、航海灯、ビルジポンプ、水しぶきや湿気にさらされる配線にとって非常に重要です。粘着剤付き熱収縮チューブは、過酷な環境下でも故障しない船舶グレードのバットスプライス接続を実現します。
家庭の電気工事とDIYプロジェクト：バットコネクタは、家庭の修理や電子機器のプロジェクトに便利です。断線したランプコードの修理、LED照明の配線延長、家電製品の配線修理などに使用できます。バットコネクタは、配線をねじったりテープで巻いたりする（あまり安全とは言えません）ことなく、安全かつ絶縁された状態で再接続できる手段です。例えば、誤って配線を短く切ってしまった場合でも、バットコネクタを使えば延長コードを接続できます。使い方が簡単なため、DIY電子キットや趣味のプロジェクトでもバットコネクタは人気です。
オーディオとエレクトロニクス：カーオーディオアンプの設置でもホームシアタースピーカーの設置でも、バットスプライスは安定したクリアな信号を確保するのに役立ちます。スピーカーケーブルをしっかりと接続することで、音質の維持に不可欠です。緩くねじれたケーブルとは異なり、圧着されたバットコネクタのケーブル接続部は酸化が早く進行せず、断線のリスクも低いため、オーディオシステムの信頼性を維持できます。

バットコネクタ選択ガイド（選び方）

すべてのバットスプライスコネクタが同じではありません。ニーズに合った適切なバットスプライスコネクタを選ぶためのヒントをいくつかご紹介します。

コネクタのタイプ:非絶縁、絶縁、または熱収縮バットコネクタのいずれが必要かを決定します。非絶縁バットコネクタは、断熱材のない単なる金属製バレルです (独自の収縮チューブで覆う予定の場合や高温の用途に便利です)。絶縁バットコネクタには、基本的な保護のためにプラスチック (ビニールまたはナイロン) スリーブが組み込まれています。熱収縮バットコネクタ(多くの場合、マリンバットコネクタまたは接着剤ライニングバットスプライスと呼ばれます) には、加熱されると収縮して防水シールを形成する二重壁チューブ (内側に溶ける接着剤付き) があります。一般に、屋内/乾燥した用途には標準の絶縁電気バットコネクタを使用し、湿気、汚れ、または振動にさらされる接続には熱収縮バットコネクタを選択します。
電線ゲージ（サイズ）：適切なサイズのバットコネクタを選択することは、良好な圧着のために重要です。バットコネクタは、ほとんどの場合、電線ゲージによって色分けされています。一般的なサイズとしては、22～16 AWG電線用の赤色バットコネクタ、16～14 AWG電線用の青色バットコネクタ、12～10 AWG電線用の黄色バットコネクタなどがあります。（一部のブランドでは、26～24AWGの極細電線用の白いバットコネクタも提供しています。）コネクタは必ず電線のサイズに合わせてください。小さすぎるコネクタは電線にフィットせず、大きすぎるコネクタはしっかりと圧着しません。ご不明な場合は、複数のサイズが入ったバットコネクタキットを購入して、適切なサイズを手元に用意しておきましょう。
環境要因：接続部が使用される場所と方法を考慮してください。船舶、自動車、または屋外プロジェクトでは、湿気を遮断し腐食を防ぐ防水バットコネクタ（熱収縮タイプ）を使用してください。エンジンルームや高温になる場所では、コネクタの絶縁体が温度に耐えられることを確認してください（ナイロンはビニールよりも耐熱性が高く、過酷な環境向けに特殊な高温バットコネクタも存在します）。配線が振動（車両、機械など）にさらされる場合は、熱収縮バットコネクタを使用することで、収縮時にさらなる張力緩和効果が得られ、接続部をしっかりと固定できます。

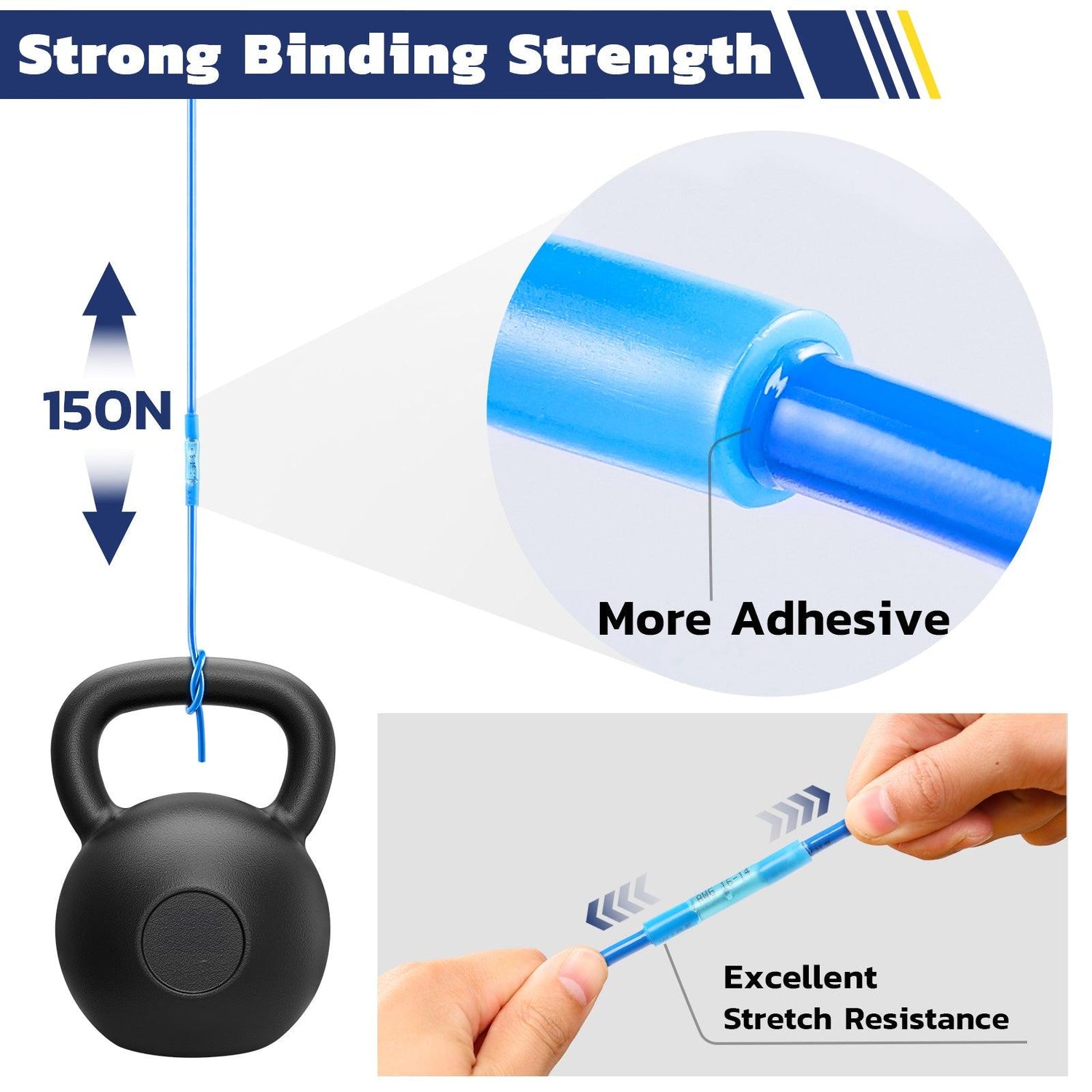

品質と安全性：信頼できるサプライヤーから提供される高品質のバットスプライスを常に使用してください。特に重要な用途で使用する場合は、UL規格に準拠しているか、関連する電気規格を満たしているコネクタを探してください。粗悪な材料で作られた安価なバットコネクタ（「コネクタ」と誤記される場合もあります）は、時間の経過とともに腐食したり故障したりする可能性があります。錫メッキ銅のバレルと耐久性のある絶縁材を備えた高品質のコネクタに投資する価値は十分にあります。これらのコネクタは、確実な接続と長寿命を保証します。例えば、Haisstronicaは、純錫メッキ銅のコアと接着剤で裏打ちされたチューブを使用したバットスプライスを提供しており、高い引張強度（150 Nの引張力でテスト済み）と信頼性の高い絶縁性を備えています。

FAQ: バットコネクタに関するよくある質問

Q1: 「バットスプライスコネクタ」、「バットスプライス」、または「バット端子」はバットコネクタと同じですか?
A:はい、これらの用語はすべて同じものを指します。バットスプライス、バットスプライスコネクタ、バットターミナル、さらにはバットワイヤコネクタは、バットコネクタの別名です。複数形を「バットスプライサー」と呼ぶ人もいます。これらはすべて、2本の電線を端から端まで接続するために使用される同じタイプのコネクタを指します。したがって、キットに「バットコネクタ」と記載されているか「バットスプライスコネクタ」と記載されているかに関係なく、同じカテゴリの製品を指します。

Q2: ヒートシュリンクバットコネクタは本当に防水ですか?
A:熱収縮バットコネクタは、適切に圧着・加熱することで、接続部周囲に防水シールを形成します。接着剤付き収縮チューブはIP67グレードのシールを形成し、接続部への水、湿気、塩分の侵入を防ぎます。そのため、海洋や屋外での使用に最適な防水バットコネクタです。標準的なビニール製またはナイロン製の電気バットコネクタは、単体では防水性がありません。真の防水シールを実現するには、熱収縮タイプ（または別途収縮チューブを追加）を使用する必要があります。

Q3: バットコネクタ (例: 3 ウェイバットコネクタ) を使用して 2 本以上のワイヤを接続できますか?
A:標準のバットコネクタは2 本のワイヤ(各端に 1 本ずつ) 専用です。3本以上のワイヤを接続する場合は、オプションがいくつかあります。1 つは複数のバットスプライスを使用することです (たとえば、2 本のワイヤを 1 本に接続し、結合したリード線を別のワイヤに接続するなど)。より簡単な方法は、専用のステップダウンバットスプライスコネクタを使用することです。ステップダウンバットスプライス ( 3 線バットコネクタと呼ばれることもあります) は、3 本以上の導体を収容できるように設計されています。多くの場合、一方の側に幅広のバレルがあり、複数の細いワイヤを保持して、反対側で 1 本の太いワイヤに結合します。これらのコネクタは、各端で受け入れ可能な異なるワイヤサイズを示すために、ストライプで色分けされています。要約すると、3 本のワイヤを接続できるバットコネクタはありますが、3 本のワイヤを標準の 2 線コネクタに詰め込む (信頼性が低い) のではなく、必ず正しいタイプを使用する (または適切な分配ブロックを検討する) ようにしてください。

Q4: バットコネクタには、太いゲージワイヤ (8 AWG や 4 AWG など) 用のさまざまなサイズがありますか?
A:はい、太い電線用の頑丈なバットスプライスコネクタがあります。8AWGのバットスプライスコネクタや、4ゲージまたは2ゲージのケーブル用のさらに大きなバットスプライスコネクタもございます。これらは通常、絶縁体がなく（厚い銅製のバレルのみ）、バッテリー用バットコネクタや大型ケーブル接続用として販売されていることがあります。これらを使用するには、通常、特殊な高レバレッジ圧着工具または油圧式クリンパが必要です。標準的な圧着ペンチでは、このような大型ケーブルには強度が不十分だからです。高耐久性バットコネクタを圧着した後、厚肉熱収縮チューブをその上に通して接続部を絶縁します。そのため、カーオーディオの電源供給、ソーラーパネルケーブル、船舶用バッテリー接続などの高電流用途では、ケーブルゲージに適したサイズのバットスプライスコネクタを必ず使用してください。

Q5: バットコネクタは単線に使用できますか?
A:はい、バットコネクタを使用して単線を接続することはできますが、単線の圧着は撚線よりも少し扱いにくい場合があります。重要なのは、単線ゲージに合ったサイズのコネクタを使用し、しっかりと圧着することです。圧着がしっかりと固定されていれば、撚線と単線はどちらもバットコネクタで接続できます。実際、多くの家庭用電線 (単線) は絶縁バットスプライスコネクタで接続できますが、電気コードの要件に必ず従ってください (場合によっては、ツイストコネクタまたは他の方法がコードで推奨されることがあります)。DIY 電子機器の場合、単線フックアップワイヤはバットスプライスで接続できます。ただし、単線は撚線ほど圧着圧力を受けても変形したりグリップしたりしないため、接続が強力であることを二重に確認してください。

バットコネクタの購入場所（購入の推奨事項）

便利なオールインワンソリューションをお探しなら、 Haisstronica熱収縮バットコネクタキット（ボックス入り）をご検討ください。このキットには、粘着剤付き熱収縮絶縁材を使用したバットスプライスコネクタの豊富な品揃えが含まれており、AWG 26から10までの幅広い電線サイズを1つのパッケージでカバーします。コネクタは識別しやすいように色分け（白、赤、青、黄）されており、丈夫なオーガナイザーボックスに入っています。この熱収縮バットコネクタキットがあれば、自動車、船舶、家庭用電気工事など、あらゆる配線プロジェクトに適したサイズのコネクタを手に入れることができます。Haisstronicaのバットコネクタは、錫メッキ銅芯線と3:1の収縮率のチューブを使用し、信頼性の高い防水性を実現します。高品質のバットコネクタキットを用意しておくと、時間を節約でき、ワイヤの接合がプロフェッショナルに行われることが保証されます。

バットコネクタを使えば、簡単かつ効果的に安全な電気接続を実現できます。車のテールランプの修理、ボートの配線、自宅の照明の設置など、適切なバットコネクタでしっかりと圧着すれば、配線を安全かつ耐久性高く接続できます。🔌💡スプライシングを楽しみましょう！
