La réponse rapide — Correspondance entre la famille de connecteurs × la taille du fil × le corps/la matrice
Choisir la bonne pince à sertir se résume à trois facteurs : votre famille de connecteurs (type de cosse), le calibre du fil et la forme du corps/matrice de sertissage requise (alvolta.com.au) . Concrètement, cela signifie d'abord identifier le type de connecteur à sertir (par exemple, une épissure bout à bout, une cosse à anneau, une férule, etc.), puis sélectionner une pince à sertir adaptée à la plage AWG du fil, et enfin utiliser la géométrie de matrice de sertissage appropriée pour un sertissage solide sur ce connecteur spécifique. Chaque type de connecteur est conçu pour être serti d'une manière spécifique ; il est donc essentiel d'utiliser la pince adaptée pour une connexion électrique fiable (alvolta.com.au) . En résumé, il est essentiel de connaître votre connecteur , votre fil et d'utiliser le profil de sertissage adapté : cette combinaison vous guidera vers la pince à sertir adaptée à chaque tâche.
(Par exemple, un outil de sertissage à cliquet polyvalent comme l'outil de sertissage de borne de fil à cliquet de Haisstronica pour connecteurs thermorétractables AWG 22-10 est conçu pour gérer les bornes isolées courantes sur une large gamme de fils, garantissant des sertissages uniformes sur les connecteurs thermorétractables.)
Connaissez votre famille de connecteurs (commencez ici)
La première étape consiste à identifier la famille de connecteurs utilisée. Les outils de sertissage sont couramment utilisés pour fixer des connecteurs de fils tels que des cosses à œillet, des cosses à fourche ou des cosses à épissure bout à bout aux extrémités des fils (alvolta.com.au ). Ces types de cosses (y compris les cosses à œillet isolées en vinyle/nylon ou thermorétractables, les cosses à fourche et les cosses à œillet) ont généralement une conception à corps fermé : le fil s'insère dans un tube métallique que l'outil comprime pour lui donner une forme ovale ou trapézoïdale. Une pince à sertir pour cosses bout à bout ou une pince à sertir à cliquet similaire est idéale pour ces types de connecteurs, car elle applique une pression uniforme et ne se relâche qu'une fois le sertissage terminé, évitant ainsi un sous-sertissage du connecteur.
D'autres familles de connecteurs nécessitent des approches différentes. Par exemple, les cosses à corps ouvert (souvent présentes dans les faisceaux de câbles automobiles et certains connecteurs OEM) sont dotées d'oreilles ou de brides qui entourent le fil et l'isolant. Elles sont serties à l'aide d'un outil qui les enroule en un sertissage serré en B ou en F pour un maintien sûr. De même, les embouts de câbles (utilisés pour consolider les fils fins des cosses à vis) nécessitent un outil de sertissage dédié, produisant généralement un sertissage carré ou hexagonal pour un contact optimal. Si vous travaillez avec des câbles spéciaux, il existe également des outils spécifiques. Par exemple, pour sertir les fils de bougie, vous aurez besoin d'un outil de sertissage de fil de bougie conçu pour les câbles d'allumage. Les grandes cosses de batterie nécessitent des pinces à sertir robustes, voire hydrauliques ( les pinces à sertir standard ne sont tout simplement pas adaptées à ces câbles de plus grande taille).
En savoir plus : Pince à sertir les câbles. Tout ce que vous devez savoir
Géométrie du canon et de la matrice : de quelle forme avez-vous besoin ?

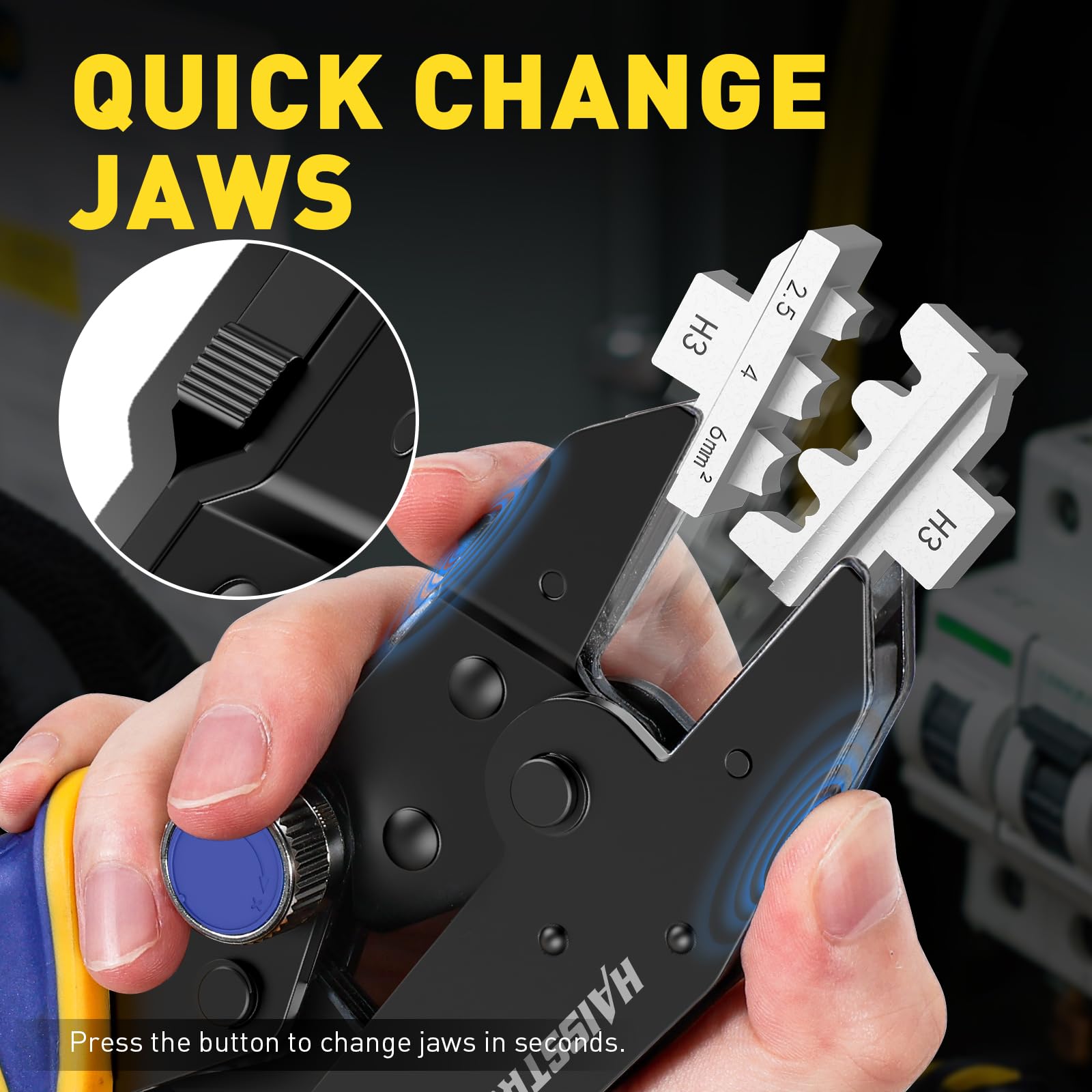

Outre le type de connecteur, vous devez vous assurer que la géométrie de la matrice de la pince à sertir correspond à la forme du fût du connecteur. La forme de la matrice est essentielle pour une connexion à sertir sûre. Les connecteurs à fût fermé (comme la plupart des cosses isolées et des épissures bout à bout) sont généralement sertis avec une matrice à profil ovale, à empreinte ou trapézoïdal. Les cosses à fût ouvert nécessitent des matrices formant le profil de sertissage en F approprié pour un repliement correct des languettes. Les pinces à sertir à embout utilisent souvent des matrices carrées ou hexagonales : un sertissage carré offre quatre côtés plats pour les cosses à vis, tandis qu'un sertissage hexagonal imite fidèlement un profil rond et s'adapte mieux aux ouvertures des cosses rondes. Les cosses robustes pour câbles à courant élevé sont généralement serties avec des matrices hexagonales ou à empreinte, qui compriment le fût en une masse solide et robuste pour une conductivité et une résistance à la traction maximales. Utilisez toujours la forme de matrice spécifiée par le fabricant du connecteur pour ce type de cosse ; une forme incorrecte peut entraîner un sertissage faible ou endommager le connecteur. En fait, il est important de vérifier que la matrice de votre outil de sertissage correspond au calibre du fil et au type de connecteur avant de sertir. Une mauvaise correspondance peut entraîner un sertissage insuffisant ou excessif, compromettant ainsi la connexion. Un sertissage correct permet non seulement de sertir correctement le fil, mais aussi de garantir que la connexion puisse supporter la charge électrique sans surchauffe ni desserrage.
Environnement et application — Choisissez en fonction du travail, pas seulement de la taille
Le choix d'une pince à sertir ne se limite pas au type de connecteur et à la section du fil : il faut également tenir compte de l'environnement et de l'application. Les conditions environnementales jouent un rôle important dans le choix du connecteur et, par conséquent, de l'outil à utiliser. Si votre câblage est exposé à l'eau, au sel ou aux intempéries (marine, extérieur ou sous le capot d'une voiture, par exemple), privilégiez les connecteurs thermorétractables et les outils adaptés. Les connecteurs bout à bout isolés thermorétractables sont dotés d'un tube adhésif qui, lorsqu'il est chauffé après le sertissage, crée une étanchéité pour prévenir la corrosion. Une pince à sertir à cliquet conçue pour les cosses isolées permet un sertissage fiable sans perforer ni endommager l'isolant de ces connecteurs. (Les connecteurs thermorétractables sont idéaux pour les connexions étanches et résistantes à la corrosion dans les environnements marins et automobiles.) Dans les environnements à fortes vibrations (véhicules, machines), les sertissages à corps ouvert avec serre-câble approprié sont souvent privilégiés pour leur résistance au desserrage par vibrations. Assurez-vous d'utiliser la pince à sertir adaptée pour un double sertissage ferme sur le conducteur et l'isolant de ces cosses.
Les besoins spécifiques à l'application sont également importants. Si vous effectuez quelques sertissages occasionnels dans des espaces restreints, une pince à sertir portable compacte peut suffire. Cependant, pour un volume important de terminaisons ou des câbles plus volumineux, des outils de sertissage plus spécialisés peuvent être nécessaires. Par exemple, sertir un fil sur une grosse borne de batterie ou une cosse de câble lourde nécessite souvent un outil puissant (comme une pince à sertir hydraulique ou hexagonale robuste), car les pinces à sertir classiques pour les petits calibres ne génèrent pas suffisamment de force ni ne s'adaptent à la taille de la matrice. De même, les fils de bougie d'allumage ont des bornes uniques qui nécessitent une pince à sertir dédiée pour garantir un sertissage correct du conducteur et de l'isolant. En résumé, choisissez toujours un outil adapté non seulement à la taille du connecteur, mais aussi aux conditions d'utilisation : tenez compte de facteurs tels que l'étanchéité, les contraintes mécaniques et le volume de travail. Investir dans une pince à sertir de qualité, adaptée à votre application, vous permettra d'obtenir des sertissages plus réguliers et plus sûrs.
En savoir plus : Pince à sertir les câbles. Tout ce que vous devez savoir
Liste de contrôle de sélection étape par étape
-
Identifier le type de connecteur : Déterminez d'abord votre famille de connecteurs : cosses bout à bout , cosses à œillet ou à fourche, broches à fût ouvert , embouts de fil , fiches coaxiales, etc. Le type de cosse détermine le type de sertissage et l'outil requis. (Par exemple, les épissures bout à bout isolées et les cosses automobiles à fût ouvert nécessitent des méthodes de sertissage différentes.)
-
Adaptez le calibre du fil : Vérifiez le calibre AWG du fil et choisissez un outil de sertissage adapté. Les cavités de sertissage de l'outil doivent correspondre au calibre du fil pour un sertissage correct. Utiliser un outil de taille inappropriée sur un fil peut entraîner un sertissage trop lâche ou trop comprimé.
-
Choisissez la matrice/le profil adapté : Utilisez un outil dont la forme de matrice est adaptée au corps de votre connecteur (ovale, hexagonale, carrée, etc.). Assurez-vous que la matrice ou les mâchoires sont adaptées à votre type de borne afin de sertir correctement le fil . (Exemple : utilisez une pince à sertir pour les embouts, une matrice hexagonale pour les cosses de batterie, une matrice en F pour les broches à corps ouvert, une matrice à alvéoles pour les bornes d'allumage, etc.)
-
Tenez compte de l'isolation et de l'environnement : si le connecteur est isolé (vinyle/nylon ou thermorétractable), assurez-vous que votre pince à sertir est compatible avec les cosses isolées (souvent avec une matrice de couleur correspondante). Pour une utilisation étanche ou marine, optez pour des cosses thermorétractables et une pince qui ne perce pas l'isolant. Dans les environnements soumis à des vibrations ou à une chaleur extrêmes, utilisez des cosses de haute qualité et une pince à sertir offrant un sertissage robuste (par exemple, un double sertissage pour éviter les contraintes).
-
Tenir compte des exigences de l'application : Pour les volumes de sertissage importants, privilégiez les pinces à cliquet ou les pinces à sertir électriques afin de réduire la fatigue et d'assurer la régularité. Pour les applications spéciales, comme le sertissage de fils de bougie ou de câbles de très grande taille, utilisez les outils de sertissage prévus à cet effet (par exemple, une pince à sertir pour fils d'allumage, une pince à sertir hydraulique pour câbles de batterie , etc.). Suivez toujours les recommandations du fabricant concernant les outils de sertissage utilisés sur des connecteurs spécifiques afin de garantir les performances et de préserver les garanties. .
-
Vérifiez la qualité du sertissage : Une fois le sertissage choisi, vérifiez que la matrice et le réglage de l’outil correspondent à votre connecteur et à votre fil avant de sertir. Un test de sertissage rapide permet de vérifier que la connexion est bien serrée et correctement formée. Un sertissage correct doit être ferme et sûr : il ne coupe pas le fil, mais il ne glisse pas non plus. L’utilisation d’une pince à sertir de bonne qualité avec mécanisme à cliquet permet de garantir un sertissage parfait à chaque fois. Enfin, inspectez et tirez sur la connexion sertie pour vous assurer de sa solidité. Si tout est conforme, vous avez l’outil idéal !
