Si vous vous êtes déjà demandé si le sertissage fonctionne sur des fils massifs , la réponse est : parfois, à condition d'utiliser les bonnes cosses et de respecter les normes en vigueur. De nombreux systèmes de sertissage ont été conçus pour les conducteurs multibrins , mais il existe des familles de cosses et des procédures éprouvées pour sertir les fils massifs en toute sécurité. Dans ce guide, nous vous expliquerons ce que vous pouvez (et ne devez pas) sertir sur des conducteurs massifs, pourquoi le sertissage des conducteurs massifs diffère du sertissage des conducteurs multibrins , et quand une cosse à compression pour conducteurs massifs est le meilleur choix.

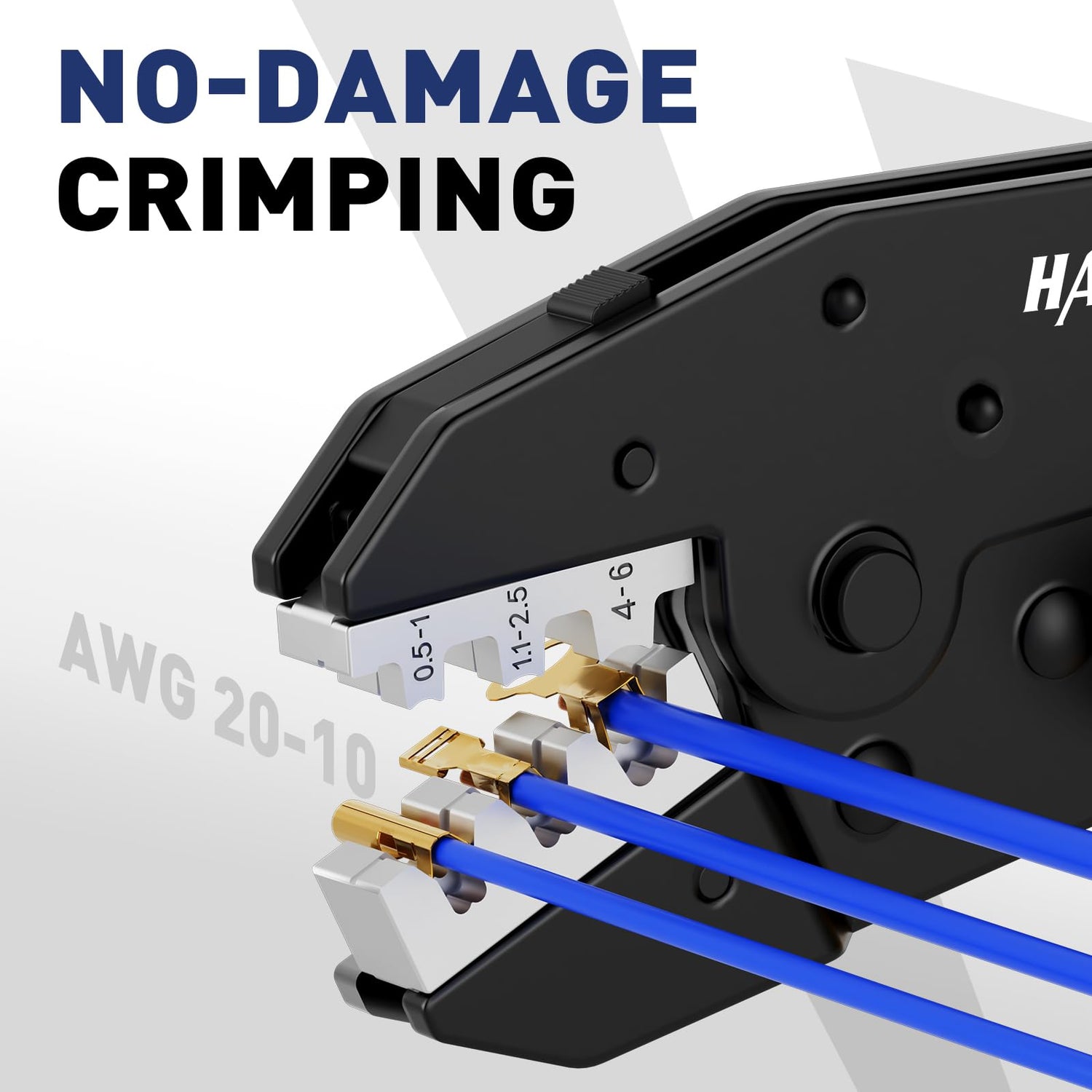

Pour des résultats constants et reproductibles, une pince à sertir à cliquet de qualité est essentielle. L'option professionnelle de Haisstronica est conçue pour les cosses thermorétractables et une force répétable :
👉 Pince à sertir à cliquet Haisstronica (AWG 22–10)
En savoir plus : Pince à sertir les câbles. Tout ce que vous devez savoir
Que peut-on sertir sur un fil solide ? Les sertissages fonctionnent-ils sur un fil solide ?
En bref : Certaines familles de bornes sont explicitement conçues pour accepter des conducteurs massifs ; d’autres sont exclusivement toronnées . Consultez la fiche technique et suivez les instructions.
-
Bornes permettant l'utilisation de conducteurs massifs. La gamme SOLISTRAND de TE Connectivity en est un exemple courant : sa documentation indique que la série est « spécialement conçue pour la terminaison de fils massifs et multibrins », voire de combinaisons mixtes (par exemple, deux fils dans une même épissure, dans les limites de la CMA). C'est un feu vert lorsque vous utilisez la matrice et la hauteur de sertissage appropriées .
-
Bornes exclusivement toronnées . De nombreux systèmes de contact à corps ouvert (automobile et carte mère) sont validés et spécifiés pour les fils toronnés . La mention « toronné uniquement » figure souvent dans les tableaux de spécifications des fils de ces familles de produits et dans les spécifications de sertissage. L'utilisation de fils massifs présente des risques d'arrachement et de fissures de contrainte.
-
Code et logique standard. La norme NEC 110.14 exige que les terminaisons soient répertoriées et identifiées pour la classe et le matériau du conducteur. Autrement dit , utilisez un connecteur homologué pour les conducteurs massifs et suivez ses instructions. Les normes de sécurité des connecteurs, telles que la norme UL 486A-486B, définissent les exigences applicables aux connecteurs de fils et aux cosses sans soudure testés avec les classes de conducteurs spécifiques (massifs, compacts, comprimés, toronnés).
-
Exception critique (pas de contact solide). Dans les normes de fabrication aérospatiales, les contacts sertis sont exclusivement toronnés . La norme NASA-STD-8739.4 est explicite : « Les contacts sertis doivent être utilisés uniquement avec des fils toronnés. Les fils solides ne doivent pas être utilisés avec des contacts sertis. » Il s'agit d'une position de fiabilité prudente pour les environnements à fortes vibrations.
En résumé : le sertissage fonctionne-t-il sur un fil massif ? Oui, si la famille de cosses est homologuée pour les fils massifs, votre outil de sertissage et votre matrice correspondent à la géométrie du fût et vous vérifiez la qualité du sertissage. Sinon, choisissez une cosse à compression pour conducteur massif ou un bornier à vis homologué pour les fils massifs.
Achetez-le via une photo ou un lien : Outil de sertissage de borne de fil à cliquet pour connecteurs thermorétractables AWG 22-10
Modes de défaillance courants sur les fils pleins : pièges de sertissage massif et toronné
La mécanique du sertissage repose sur la déformation élastoplastique du fût et du conducteur pour former une soudure à froid étanche au gaz. Un fil plein est plus rigide qu'un fil toronné, ce qui engendre des risques spécifiques :
-
Fissuration sous contrainte à l'interface de sertissage. Comme un fil massif ne redistribue pas les brins sous pression, des contraintes localisées peuvent provoquer des microfissures, notamment en cas de géométrie de matrice incorrecte ou de sertissage excessif. Les manuels de qualité de Molex expliquent pourquoi la hauteur de sertissage , l'évasement et la brosse conductrice sont rigoureusement contrôlés afin d'éviter de tels défauts.
-
Faible arrachement dû à l'inadéquation des fûts. De nombreuses cosses à fût ouvert sont dimensionnées pour s'enrouler autour des brins . L'insertion d'un conducteur plein peut entraîner un écoulement à froid insuffisant et une faible rétention. Consultez toujours les tableaux de spécifications de sertissage et les notes d'outillage du produit.
-
Desserrage dû aux cycles thermiques. Le cuivre massif flue différemment sous l'effet des variations de température. Si le fût n'est pas conçu pour cela (absence de dentelures, épaisseur de paroi incorrecte), la résistance de contact peut augmenter avec le temps. Les fûts de type SOLISTRAND, conçus pour le cuivre massif, atténuent ce phénomène de par leur conception.
-
Écrouissage et rupture du conducteur. Le ressertissage de la même extrémité (à proscrire) ou l'utilisation d'une matrice qui pince au lieu de comprimer correctement peuvent entailler un conducteur solide et créer un point de rupture. Les manuels IPC et industriels préconisent un sertissage unique avec une géométrie de matrice et une inspection correctes.
-
Inadéquation à l'environnement. Les fortes vibrations (transport, machines) pénalisent davantage les conducteurs massifs que les conducteurs multibrins. C'est pourquoi certains secteurs (aérospatial et aéronautique) interdisent totalement les contacts massifs sertis.
Comment réduire les risques lors d'un sertissage solide ou multibrins :
-
Utilisez un terminal répertorié (par exemple, SOLISTRAND) et sa matrice/profil recommandé .
-
Réglez votre sertisseuse à cliquet sur la hauteur de sertissage spécifiée et effectuez des tests de traction.
-
Ajoutez un film thermorétractable doublé d'adhésif pour humidifier la tension (lorsque compatible).
-
Pour les alimentateurs de gros calibre, choisissez une cosse de compression pour conducteur solide homologuée UL pour les conducteurs solides et utilisez un outil de sertissage hexagonal/hydraulique calibré conformément à la fiche technique de la cosse.
En savoir plus : Pince à sertir les câbles. Tout ce que vous devez savoir
Notes de cas d'utilisation — sertissage de fil solide, cosse de compression pour conducteur solide
C'est ici que le sertissage d'un fil solide peut être approprié, et là où il ne l'est pas.
1) Terminaisons de panneau et d'appareil (petit AWG)
-
Utilisation possible : Utilisation d'épissures bout à bout non isolées ou de cosses à anneau/fourche homologuées pour les connexions massives (là encore, SOLISTRAND est un choix courant), avec une matrice et un outil de sertissage de fils appropriés. Vérifier l'extraction et le remplissage complet du fût.
-
Quand éviter : les contacts automobiles à barillet ouvert et la plupart des styles IDC/écrasement d'isolant, à moins que la fiche technique n'indique une compatibilité solide (rare).
2) Épissures sur le terrain dans le câblage du bâtiment
-
Objectif du code : La norme NEC 110.14 exige des méthodes homologuées pour les circuits de dérivation monobrins. Dans de nombreuses juridictions, les méthodes acceptées sont les connecteurs à visser (écrous de connexion) ou les cosses à vis de serrage à l'intérieur des dispositifs homologués, et non les épissures à sertir génériques. En cas de sertissage, le connecteur doit être homologué pour les conducteurs monobrins et installé avec l' outil de sertissage spécifié.
-
Bonne alternative : Cosse de compression pour conducteur solide sur conducteurs de service/d'alimentation utilisant une séquence de matrices à deux empreintes ou hexagonales homologuée UL ; serrez au couple spécifié sur le goujon de l'équipement.
3) Automobile/VE et machines
-
Bonne pratique : utilisez des conducteurs multibrins ; la plupart des bornes de faisceau (à fût ouvert, sertissage en F) sont conçues pour des conducteurs multibrins uniquement. Pour tout capteur ou broche d'alimentation prétendant être parfaitement compatible, exigez un test de validation (arrachement, delta de résistance, cycle thermique).
4) Vibrations marines et fortes
-
Privilégiez le cuivre étamé à fils fins avec cosses thermorétractables à revêtement adhésif. Les organismes et les normes de fabrication pour les environnements à haute fiabilité (par exemple, la NASA) interdisent le sertissage de fils massifs en raison des risques de vibrations et de fatigue.
5) Terminaisons à courant élevé (barres de batterie/terre)
-
Utilisez des cosses de compression spécifiquement marquées pour les fils pleins ou toronnés, selon les besoins, et sertissez-les conformément à la référence de la matrice de sertissage électrique du fabricant des cosses (hexagonale, en retrait). La norme UL 486A-486B couvre ces dispositifs et leurs marquages.
Achetez-le via une photo ou un lien : Outil de sertissage de borne de fil à cliquet pour connecteurs thermorétractables AWG 22-10
Choisir des outils et vérifier la qualité (la liste de contrôle pratique)
-
Choisissez la bonne famille de bornes. Si vous devez sertir un fil massif , choisissez une borne spécialement conçue pour ce type de fil ; TE SOLISTRAND en est l'exemple type.
-
Adaptez la géométrie de la matrice au corps. Matrices de sertissage « F » à corps ouvert pour broches automobiles ≠ matrices d'épissure à corps fermé. Respectez les références d'outillage indiquées dans la spécification de sertissage de la borne.
-
Utilisez un outil à cliquet calibré. Un outil de sertissage répétable assure une hauteur et une compression constantes. L'outil à cliquet Haisstronica est spécialement conçu pour les cosses isolées/thermorétractables de la gamme AWG, utilisées par la plupart des bricoleurs et des professionnels :
👉 Outil de sertissage de borne de fil à cliquet Haisstronica (AWG 22–10) . -
Inspectez chaque sertissage. Vérifiez la brosse/l'évasement du conducteur, la hauteur de sertissage avec un pied à coulisse ou un micromètre et effectuez un essai de traction . Consultez le manuel de qualité du sertissage Molex pour connaître les critères d'acceptation.
Mettre tout cela ensemble (réponses aux quatre grandes questions)
-
Les sertissages fonctionnent-ils sur des fils solides ?
Oui, si, et seulement si, votre famille de terminaux est répertoriée pour les conducteurs solides et que vous utilisez la matrice et le processus spécifiés. -
Quelle est la valeur par défaut sûre lorsque la fiche technique n'est pas claire ?
Considérez les bornes à barillet ouvert uniquement comme des bornes toronnées ; choisissez une cosse à compression pour conducteur solide ou un bornier à vis répertorié pour conducteur solide. -
Pourquoi le comportement du sertissage solide et du sertissage toronné est-il différent ?
Le fil solide présente moins d'interfaces et une rigidité à la flexion plus élevée, de sorte qu'il s'écoule à froid et se fatigue différemment ; une mauvaise géométrie du cylindre entraîne des fissures sous contrainte et une faible résistance à l'arrachement. -
Existe-t-il des contextes dans lesquels le sertissage de fils solides est totalement interdit ?
Oui, les normes de fabrication de la NASA l'interdisent pour le matériel spatial (uniquement pour les équipements non utilisés). Certaines spécifications OEM du secteur aérospatial imposent également des restrictions pour les équipements non utilisés.
Nos meilleurs choix conviviaux
Sertissez plus rapidement et plus proprement avec la pince à cliquet Haisstronica, conçue pour les cosses thermorétractables et les calibres AWG 22-10. Ses mâchoires de précision assurent une pression uniforme pour un sertissage solide à chaque fois, tandis que le levier à dégagement rapide accélère le réarmement. Notre poignée ergonomique réduit la fatigue lors des longues sessions. Cet outil de sertissage, véritable référence pour les professionnels de l'électricité , est fabriqué en acier traité thermiquement pour une durabilité et une précision optimales. Associez-le aux connecteurs Haisstronica pour des connexions étanches et résistantes aux vibrations, et faites confiance à son cliquet souple pour éviter les sertissages excessifs ou insuffisants. Pour des sertisseuses électriques fiables, choisissez Haisstronica et obtenez des résultats de qualité professionnelle, où que vous soyez.
Achetez-le via une photo ou un lien : Outil de sertissage de borne de fil à cliquet pour connecteurs thermorétractables AWG 22-10
En savoir plus : Pince à sertir les câbles. Tout ce que vous devez savoir
Conclusion
Le sertissage fonctionne-t-il sur des fils massifs ? C'est possible , mais seulement si l'ensemble du système (liste des bornes , outils de sertissage , géométrie de la matrice et inspection) le permet. En cas de doute, la solution la plus prudente et conforme aux normes est d' utiliser une cosse à compression pour conducteur massif ou un bornier homologué pour ce type de fil. Pour sertir des fils massifs , privilégiez les familles de bornes comme SOLISTRAND qui l'autorisent explicitement et suivez scrupuleusement les spécifications de sertissage. C'est ainsi que vous transformerez un « oui » théorique en fiabilité concrète.
