Faut-il dénuder un fil avant de le sertir ? – Le guide ultime du sertissage.

Pourquoi vous devez (généralement) dénuder les fils avant de les sertir

Une connexion sertie consiste à comprimer le métal d'un connecteur sur les brins métalliques nus d'un fil , les soudant ainsi à froid pour former une liaison électrique et mécanique solide. Toute gaine isolante du fil doit être retirée pour que cette liaison soit effective. Il est impossible de sertir des fils recouverts d'isolant : le sertissage ne ferait que comprimer l'isolant sans saisir le conducteur. Dénuder le fil expose les brins de cuivre, ce qui permet à la pince à sertir de déformer étroitement le corps du connecteur autour d'eux, créant ainsi une connexion à faible résistance.

Il existe quelques connecteurs spécialisés qui ne nécessitent pas de pré-dénudage , mais ils constituent des exceptions à la règle. On les appelle connecteurs autodénudants (IDC) ou connecteurs auto-dénudants. Par exemple, certains connecteurs téléphoniques et réseau, ou encore les dérivations automobiles à épissure rapide, sont dotés de dents métalliques acérées qui percent l'isolant du fil pour entrer en contact avec le conducteur. Les connecteurs téléphoniques bout à bout remplis de gel, par exemple, possèdent des dents internes qui mordent le fil lors du sertissage , évitant ainsi de les dénuder. Cependant, pour la grande majorité des cosses à sertir standard utilisées dans les projets automobiles, marins et électriques (épissures bout à bout, cosses à œil, cosses à fourche, etc.), il est nécessaire de dénuder le fil au préalable. En cas de doute, consultez toujours la notice du connecteur, mais en règle générale, il est impératif de dénuder le fil avant le sertissage .

Quelle quantité d'isolant faut-il dénuder ? Il est important de retirer juste assez d'isolant pour que le fil dénudé s'insère parfaitement dans le corps métallique du connecteur . L'isolant du fil doit être en contact direct avec l'extrémité du connecteur, avec éventuellement une petite partie de fil nu visible de l'autre côté. Pour la plupart des connecteurs courants, cela représente environ 6 à 10 mm (1/4 à 3/8 po) de conducteur dénudé. Par exemple, les experts en câblage marin recommandent de dénuder environ 9 mm (3/8 po) d'isolant afin que le fil dénudé soit à peine visible à l'extrémité du corps et qu'il repose contre le connecteur. Évitez de dénuder trop : si trop de fil dénudé dépasse du connecteur, cela peut provoquer des courts-circuits ou de la corrosion, et la connexion ne sera pas correctement protégée contre les contraintes. À l'inverse, un dénudage insuffisant risque de coincer l'isolant sous le sertissage, empêchant ainsi une bonne tenue du conducteur.

Enfin, un mot sur l'importance du fil dénudé pour un sertissage réussi : un sertissage correct fusionne le fil et le connecteur en une seule pièce métallique en éliminant les espaces d'air. Correctement réalisé, le sertissage peut être aussi solide qu'un fil massif et hautement conducteur. Si le sertissage est réalisé sur une isolation (ou si le fil n'est pas dénudé), il n'y a pas de fusion métal sur métal ; le résultat sera une connexion fragile qui peut facilement se défaire ou tomber en panne . Alors oui, prenez le temps de dénuder vos fils avant de sertir ; c'est une étape simple qui fait toute la différence pour la qualité de votre sertissage.

Comprendre les types de fils : toronnés ou massifs pour le sertissage

Avant d'aborder les connecteurs et les outils, parlons des types de fils que vous pourriez être amené à sertir. Il existe deux types de fils électriques : le fil plein (un seul conducteur plein) et le fil toronné (constitué de plusieurs brins plus fins torsadés). Le sertissage est plus efficace avec du fil toronné , et la plupart des connecteurs à sertir sont conçus pour des conducteurs toronnés uniquement. Le fil toronné est flexible et ses multiples brins peuvent se former à froid avec le connecteur lors du sertissage, assurant ainsi une connexion fiable. Le fil plein n'est pas idéal pour le sertissage : il ne se déforme pas et ne remplit pas le connecteur aussi bien, et le sertissage de fils pleins entraîne souvent un contact lâche qui peut se détacher avec un peu de force. En résumé, n'utilisez pas de fil à âme pleine pour les connecteurs à sertir classiques si possible. De nombreuses normes industrielles (notamment celles de la NASA et de la marine) interdisent le sertissage de fils pleins , voire d'extrémités de fils étamés, car ceux-ci ont tendance à se rompre sous l'effet des vibrations.

Pour les projets de bricolage dans les domaines de l'automobile, de la marine ou de l'électronique, vous utiliserez presque toujours du fil de cuivre toronné , idéal pour le sertissage. Les brins fins se compriment facilement et assurent un excellent contact avec le corps du connecteur. Si vous n'avez que du fil monobrin (par exemple, un fil de câblage domestique ou un fil de thermostat), vous devrez peut-être utiliser une autre méthode de connexion ou un connecteur à pince spécial. Les cosses à sertir standard utilisent des conducteurs toronnés.

Pourquoi pas un fil plein ? Avec un fil plein, le sertissage concentre toute la pression sur une seule pièce de métal ; il ne s'agit souvent que d'un petit point de contact, et le fil peut se desserrer ou se rompre sous l'effet de la tension. Un fil toronné répartit les forces de sertissage et remplit le fût, offrant une meilleure prise. De plus, sa flexibilité est plus adaptée aux situations où le fil peut bouger ou vibrer (voiture ou bateau, par exemple) : il résiste à la rupture par fatigue. Un fil plein est plus susceptible de se fissurer s'il est plié à plusieurs reprises ou s'il a été trop serti et fragilisé. En résumé : utilisez du fil toronné pour les connexions à sertir . (Si vous devez sertir un fil plein, recherchez des cosses adaptées et utilisez une pince à sertir à cliquet adaptée, mais cela est rare en bricolage.)

Conseil : Évitez également de pré-étamer un fil toronné avec de la soudure avant le sertissage. Cela peut sembler une façon de maintenir les brins ensemble, mais les extrémités soudées deviennent solides et peuvent se déformer avec le temps (fluidité à froid), ce qui peut entraîner un sertissage lâche. Les connecteurs à sertir sont conçus pour maintenir des brins nus et flexibles ; veillez donc à les maintenir nus (et propres) pour le sertissage. Si vous dénudez un fil et que les brins sont effilochés, vous pouvez les tordre délicatement avec les doigts juste assez pour les regrouper, mais évitez de les tordre ou de les souder excessivement. Tous les brins doivent être à l'intérieur du connecteur pour obtenir un sertissage correct ; aucun brin ne dépasse. En résumé, un fil de cuivre toronné, correctement dénudé, est idéal pour le sertissage .

Types de connecteurs et de bornes à sertir (isolés, non isolés, thermorétractables, embouts)

Les connecteurs à sertir (aussi appelés cosses à sertir ou connecteurs de fils à sertir) sont disponibles dans une grande variété de styles pour répondre à différents besoins de câblage. Il est important de choisir le type de connecteur adapté à votre projet, ainsi que la taille adaptée à votre section de fil. Passons en revue les types courants de cosses à sertir et leurs caractéristiques :

• Cosses à sertir isolées : Elles sont très populaires pour les travaux automobiles et électriques. Une cosse isolée est dotée d'une gaine en plastique (généralement en vinyle ou en nylon) recouvrant le corps de sertissage. L'isolation est souvent codée par couleur selon la taille du fil : par exemple, les cosses isolées rouges conviennent généralement aux fils de calibre 22 à 16 AWG , les bleues aux fils de calibre 16 à 14 AWG et les jaunes aux fils de calibre 12 à 10 AWG. L'isolation plastique permet d'éviter les courts-circuits accidentels et offre une certaine résistance à la traction. Les cosses isolées courantes comprennent les cosses à anneau (pour la fixation sur vis ou goujons), les cosses à fourche (pour les connexions coulissantes), les cosses à cosse ronde et les cosses à épissure bout à bout (pour joindre deux fils bout à bout). Les cosses pré-isolées sont pratiques car une fois le fil serti, la jonction est déjà isolée ; il n'est pas nécessaire d'ajouter une gaine thermorétractable séparément. Assurez-vous simplement de dénuder le fil avant de l'insérer dans une cosse isolée (l'isolation plastique de la cosse ne remplace pas le dénudage du fil !).

• Cosses à sertir non isolées : Ce sont des connecteurs métalliques simples, sans gaine plastique. Ils sont souvent utilisés dans les environnements où l'isolation supplémentaire est réalisée séparément ou où des températures élevées feraient fondre le plastique. Les cosses non isolées sont généralement serties puis recouvertes d'une gaine thermorétractable, ou utilisées à l'intérieur des boîtiers de connecteurs. Elles nécessitent un outil de sertissage capable de sertir le métal nu sans le couper (généralement un outil doté d'une matrice adaptée aux cosses non isolées). Certaines cosses robustes et extrémités de câbles de batterie ne sont pas isolées et sont serties sur de gros fils, puis gainées ou recouvertes. Si vous utilisez des connecteurs non isolés, pensez à isoler la connexion par la suite (avec de la gaine thermorétractable ou du ruban isolant) pour éviter les courts-circuits.

• Connecteurs thermorétractables à sertir : Il s'agit d'un connecteur isolé haut de gamme. Leur isolation est constituée d'une gaine thermorétractable en polyoléfine, souvent doublée d'adhésif. Après sertissage du fil, la gaine est rétractée à l'aide d'un pistolet thermique. L'adhésif fond et scelle la connexion contre l'humidité. Les connecteurs thermorétractables (comme les épissures bout à bout, les cosses à œil, etc.) créent des connexions étanches et résistantes à la corrosion , particulièrement utiles dans les applications marines et automobiles. Pour les utiliser, dénudez le fil, sertissez-le comme d'habitude, puis appliquez de la chaleur pour rétracter la gaine intégrée . Une fois correctement scellée, la gaine se resserre et l'adhésif suinte légèrement aux extrémités (avec des connecteurs de qualité, la gaine translucide permet de voir le fil et la soudure à l'intérieur pendant qu'elle fond et coule). Les cosses thermorétractables coûtent un peu plus cher, mais elles sont intéressantes pour toute connexion exposée aux intempéries : elles protègent de l'eau et offrent un excellent soulagement de la traction.

• Cosses à fût ouvert (non isolées, type OEM) : On les trouve couramment dans les faisceaux de câbles et les connecteurs multibroches des constructeurs automobiles. Une cosse à fût ouvert est dotée de languettes ou « ailettes » qui entourent le fil. On sert généralement une partie sur le conducteur dénudé et une autre sur l'isolant pour soulager la tension (on parle souvent de « double sertissage » ). Le sertissage à fût ouvert (utilisé pour les connecteurs Weather-Pack, Metri-Pack, Delphi, etc.) nécessite une pince à sertir à fût ouvert spécifique qui plie correctement les languettes. Si vous fabriquez votre propre connecteur sur mesure pour une voiture (par exemple, pour installer de nouvelles broches dans un boîtier de connecteur), vous en rencontrerez. L'essentiel est d'utiliser le bon outil et d'orienter correctement la cosse dans les mâchoires, généralement avec le côté ouvert vers le haut et les broches de formage de la pince à sertir enfoncées au centre du fût. L'opération peut être un peu délicate, mais le résultat est une connexion très solide qui s'enclenche dans un boîtier de connecteur en plastique.

• Embouts de fil : Les embouts sont légèrement différents : ce sont des manchons de sertissage pour fils toronnés qui créent une extrémité nette en forme de broche, souvent utilisés dans les borniers à vis et les panneaux de commande industriels. Un embout est un petit tube métallique (parfois muni d'une bague isolante colorée) que l'on enfile sur un fil toronné dénudé et que l'on sertit à l'aide d'une pince à sertir spéciale, qui réalise généralement une compression carrée ou hexagonale. L'embout ne relie pas deux fils ; il confère au fil toronné une extrémité solide et résistante à la corrosion, qui peut être serrée sous des vis (fréquentes sur les borniers de style européen, les équipements audio et certains appareils électroménagers). Si vous avez un fil multibrins à insérer dans une borne à vis, l'utilisation d'embouts est la meilleure solution pour une connexion fiable. Les outils de sertissage pour embouts sont peu coûteux et garantissent que tous les brins fins restent ensemble sous la vis. Ainsi, bien que les embouts ne servent pas à « joindre » des fils, nous les incluons ici car ils impliquent un sertissage et souvent la question se pose de savoir si vous devez dénuder le fil pour les embouts – oui, vous dénudez le fil ; l'embout lui-même a souvent une isolation que vous ne retirez pas, mais vous devez insérer le fil nu dans l'embout avant le sertissage.

• Connecteurs bout à bout : À noter : les connecteurs bout à bout sont très courants pour épisser deux fils. Ils peuvent être isolés (vinyle/nylon ou thermorétractable) ou non. Avec les épissures bout à bout, il suffit de dénuder les deux fils, de les insérer par leurs extrémités opposées dans le corps métallique du connecteur jusqu'à ce qu'ils se rejoignent au milieu, puis de sertir. De nombreux connecteurs bout à bout sont dotés d'une butée centrale pour garantir que chaque fil soit inséré à moitié. Vérifiez toujours que votre fil est bien inséré ; l'isolant de chaque fil doit se trouver juste au bout du corps, des deux côtés. Si vous voyez du fil nu à l'extérieur de l'épissure bout à bout après le sertissage, vous avez probablement trop dénudé ou pas assez enfoncé le fil.

• Connecteurs à sertir spéciaux : Il existe de nombreux autres types (connecteurs F pour câbles coaxiaux, fiches modulaires RJ45 pour Ethernet, cosses de fil de bougie, etc.), chacun utilisant le sertissage de manière différente. Par exemple, les cosses de fil de bougie nécessitent souvent une pince à sertir qui replie la cosse sur le conducteur et son isolant, et généralement, on ne dénude pas complètement l'âme interne (la pince à sertir perce le conducteur). Il s'agit d'un cas particulier, qui dépasse les connecteurs de câblage classiques. Si vous travaillez avec de tels connecteurs, assurez-vous de suivre les instructions spécifiques ; cependant, la plupart des bricoleurs se concentreront sur les cosses isolées/non isolées courantes décrites ci-dessus.

Choisir la bonne taille : Quel que soit le type de cosse à sertir, assurez-vous qu'elle soit adaptée au calibre de votre fil . Utiliser un connecteur trop grand pour le fil signifie que le sertissage ne sera pas suffisamment serré, ce qui fragilisera la connexion (même dénudé). Si le connecteur est trop petit, vous risquez de ne pas pouvoir insérer le fil, ou de perdre des brins en forçant, ce qui entraînera une mauvaise connexion. La plupart des connecteurs sont étiquetés avec une plage de calibres de fil (ou le code couleur de l'isolant l'indique). Par exemple, n'essayez pas d'insérer un fil fin de calibre 22 AWG dans une grande épissure bout à bout jaune de calibre 10 AWG : il se sertira , mais le fil glissera probablement facilement (une astuce pour sertir un fil beaucoup plus petit dans un connecteur plus grand consiste à replier le fil une ou deux fois pour le rendre plus volumineux, ou à insérer deux petits fils à une extrémité, mais ce sont des solutions de dernier recours). Idéalement, utilisez un connecteur de la bonne taille ou procurez-vous un kit d'assortiment de connecteurs pour avoir la bonne taille sous la main. (Un bon kit de cosses comprendra différentes tailles de connecteurs bout à bout, d'anneaux, de cosses, etc. dans les gammes rouge, bleu et jaune. Par exemple, le [Kit de connecteurs bout à bout à sertir électriques thermorétractables Haisstronica - 330 pièces] fournit une sélection d'épissures bout à bout isolées de haute qualité dans plusieurs tailles, vous assurant de toujours avoir le bon connecteur pour votre fil.)

Outils nécessaires pour dénuder et sertir les fils

Utiliser les bons outils est essentiel pour réaliser des sertissages de fils impeccables. Voici les outils indispensables pour tout travail de sertissage :

• Pince à dénuder : Un outil dédié est indispensable pour dénuder les fils sans endommager le conducteur. Il en existe plusieurs types :

  • Pinces à dénuder manuelles : Elles sont dotées d'encoches calibrées pour différentes sections de fil. Insérez le fil dans l'encoche appropriée, pressez et retirez l'isolant. Elles fonctionnent bien si le calibre est adapté, mais une mauvaise encoche ou une pression excessive peuvent entailler ou couper les brins de cuivre.

  • Pinces à dénuder auto-ajustables : très pratiques pour les bricoleurs, elles s'adaptent automatiquement à l'épaisseur du fil : il suffit d'insérer le fil et de serrer. Elles saisissent et dénudent l'isolant d'un seul geste. Une bonne pince à dénuder auto-ajustable, comme la pince à dénuder auto-ajustable Haisstronica (AWG 10-24) , permet un dénudage rapide et précis. Avec un tel outil, vous réduisez les risques de coupure accidentelle. Attention : ne coupez ni n'entaillez les brins lors du dénudage ; la perte de brins réduit le calibre du fil et peut fragiliser le sertissage. Une pince à dénuder de qualité ne coupe que l'isolant. Inspectez toujours le fil après le dénudage : tous les brins de cuivre doivent être intacts et brillants. Si vous constatez des coupures ou des rayures sur le cuivre, ajustez votre technique ou votre outil.

  • En cas de besoin, vous pouvez dénuder les fils avec un couteau ou même une pince en coupant soigneusement autour de l'isolant. Cependant, cette méthode demande de l'habileté et est déconseillée aux débutants. Vous risquez d'endommager le fil ou de vous endommager vous-même. Un outil de dénudage de fils performant est peu coûteux et vaut largement son prix pour le dénudage net qu'il produit.

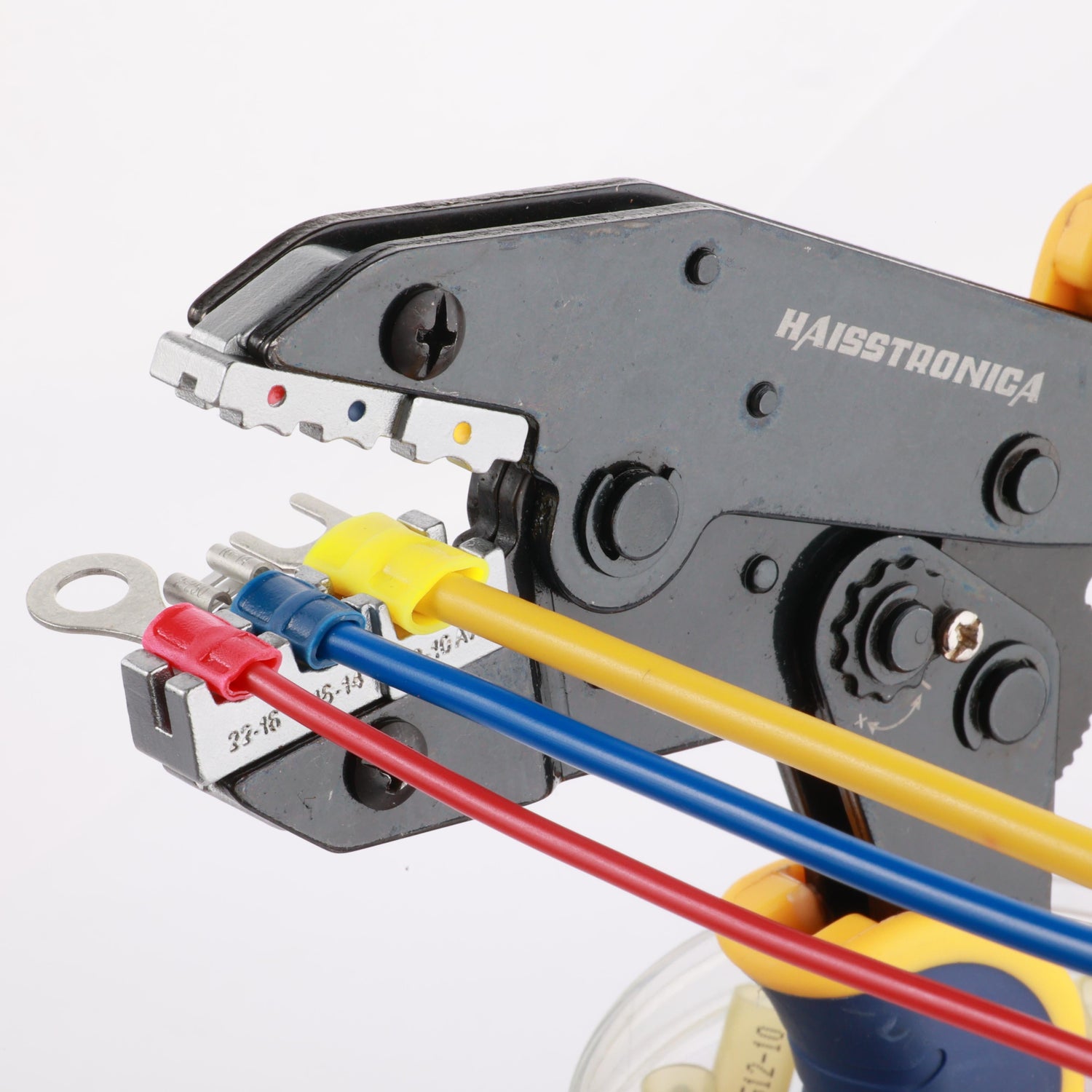

• Pince à sertir (pince à sertir) : C'est la pièce maîtresse : l'outil qui sertit le connecteur sur le fil. Il existe plusieurs types de pinces à sertir :

  • Pinces à sertir à cliquet : Elles sont fortement recommandées pour la plupart des tâches de sertissage. Une pince à sertir à cliquet est dotée d'un mécanisme qui ne se relâche pas tant que le sertissage n'est pas complètement comprimé , ce qui garantit un sertissage précis. Elles sont généralement équipées de matrices interchangeables ou réglables pour différents types de connecteurs. L'utilisation d'une pince à sertir à cliquet est simple : il suffit de placer le connecteur dans la matrice appropriée, d'appuyer légèrement pour le maintenir, d'insérer le fil dénudé, puis de serrer à fond jusqu'à ce que l'outil se libère. Cela permet d'obtenir un sertissage uniforme et serré à chaque fois, ce qui explique leur préférence pour les professionnels. Si vous êtes un expert en câblage, investissez dans une bonne pince à sertir à cliquet (elle n'a pas besoin d'être très chère ; on en trouve de bonnes dans la gamme de 20 $ à 50 $ pour un usage amateur). Comme le souligne un expert, les pinces sans cliquet ne garantissent pas un sertissage correct , tandis qu'une pince à cliquet assure un sertissage uniforme. En bref, évitez si possible de sertir avec des pinces simples ou des outils combinés bon marché « dénuder et sertir » – ils entraînent souvent des sertissages desserrés ou des connecteurs endommagés .

  • Pinces à sertir (sans cliquet) : Ce sont des outils de sertissage simples, souvent associés à des pinces coupantes/dénudeuses pour former un outil multifonction. Elles comportent généralement plusieurs encoches de sertissage pour différentes tailles, et le sertissage se fait manuellement. Bien qu'elles puissent convenir à un usage occasionnel, elles nécessitent une certaine appréciation de la force : trop peu et le fil glisse, trop fort et vous risquez de sectionner le connecteur ou le fil. Certaines pinces à sertir bon marché utilisent un sertissage à « empreinte » (pointe) : une mâchoire présente une bosse qui s'enfonce dans le connecteur, souvent utilisée pour les cosses non isolées. Important : si vous utilisez une pince à sertir à simple empreinte (empreinte), assurez-vous que celle-ci est située du côté opposé à la soudure du connecteur. Si vous sertissez avec l'empreinte du côté de la soudure, le connecteur risque de se fendre. Il est crucial de respecter cette orientation avec ces pinces à sertir bon marché. Cependant, sachez que les pinces à empreinte ne sont pas idéales pour les connecteurs isolés , en particulier les connecteurs thermorétractables : la pointe peut perforer ou endommager l'isolant. Une pince à sertir double (à cliquet permettant deux sertissages : un sur le fil, un sur l'isolant) est bien plus efficace pour les cosses isolées. N'utilisez donc une pince à sertir simple que si vous n'en avez pas, et vérifiez bien le résultat (vous pourriez même devoir sertir deux fois : un sur le fil, un sur l'isolant, si l'outil n'est pas conçu pour un sertissage unique).

  • Pinces à sertir robustes : Si vous sertissez des fils de gros calibre (comme des câbles de batterie, des cosses de calibre 8 AWG, 4 AWG, voire 0 AWG), vous aurez besoin d'un outil plus robuste. Parmi les options disponibles, on trouve les pinces à marteau (on insère le connecteur et le fil et on frappe avec un marteau), les pinces hydrauliques (qui utilisent une pompe pour comprimer la cosse) ou les grandes pinces à levier. Elles sont généralement utilisées pour sertir des cosses en cuivre sur des câbles de batterie ou des câbles de soudage. Elles sont hors de portée des petits appareils électroniques, mais méritent d'être mentionnées pour le câblage de batteries automobiles ou marines. Par exemple, un outil de sertissage dédié aux câbles de batterie , voire une pince à sertir hydraulique, garantit un sertissage serré des grosses cosses.

  • Pinces à sertir pour embouts : Comme indiqué précédemment, si vous effectuez de nombreux câblages de panneaux avec des embouts, une pince à sertir (souvent à cliquet et à mâchoires carrées) est un outil spécifique. Elle assure un sertissage uniforme de tous les brins de l'embout pour une extrémité solide. Par exemple, une pince à sertir pour embouts de câbles peut gérer des calibres AWG 24 à 8 en changeant de matrice.

  • Pinces à sertir spécialisées : par exemple, pour cosses à fût ouvert , connecteurs coaxiaux , fiches RJ45 , fils de bougie , etc. Elles ne sont généralement nécessaires que si votre projet utilise précisément ces connecteurs. Les pinces à sertir pour fils de bougie, par exemple, ont un profil spécifique pour sertir correctement les cosses de bougie sans endommager le noyau en carbone du fil. Si vous travaillez sur des fils de bougie ou des systèmes d'allumage personnalisés, investissez dans une bonne pince à sertir pour fils de bougie ou une matrice pour votre outil compatible avec les cosses à fût ouvert. De même, une pince à sertir à fût ouvert est nécessaire pour les broches de type OEM. Si vous prévoyez de réaliser de nombreux câblages automobiles personnalisés (par exemple, l'ajout de connecteurs d'origine), pensez à vous en procurer une.

• Pince coupante : N'oubliez pas une bonne pince coupante (pince coupante diagonale ou ciseaux d'électricien) pour couper les fils à la longueur souhaitée. Certaines pinces à dénuder sont équipées d'un cutter. Une coupe nette garantit un dénudage et un sertissage impeccables (coupes à ras, sans extrémités irrégulières).

• Pistolet thermique ou outil de thermorétraction : Si vous utilisez des connecteurs thermorétractables ou des gaines thermorétractables séparées , vous aurez besoin d'une source de chaleur pour les rétracter. Un pistolet thermique est idéal pour une chaleur contrôlée et uniforme. En cas de besoin, certains utilisent prudemment un briquet, mais une flamme nue peut carboniser l'isolant et chauffer la gaine de manière inégale (risquant ainsi de fragiliser l'étanchéité). Pour un résultat professionnel, utilisez un pistolet thermique adapté à une température modérée afin d'éviter de brûler le matériau. La thermorétraction avec adhésif (encollé) nécessite un peu plus de temps et une température légèrement inférieure pour faire fondre complètement l'adhésif sans brûler la gaine. Prenez votre temps ; vous saurez que c'est fait lorsque vous verrez un cordon de colle sur les bords de la gaine et que celle-ci est uniformément conformée.

• Kits d'accessoires de sertissage : Il est utile d'avoir un assortiment de connecteurs à portée de main pour éviter de se tromper. Un kit de sertissage de qualité (comprenant un assortiment de cosses à œil, de cosses plates, d'épissures bout à bout, etc.) vous évitera des visites en magasin. Par exemple, le kit d'outils de sertissage Haisstronica est un excellent ensemble comprenant une pince à sertir à cliquet ainsi qu'une variété de connecteurs et de cosses thermorétractables. Ce kit vous offre à la fois la pince à sertir et une sélection de connecteurs, vous garantissant ainsi des composants parfaitement adaptés pour un sertissage réussi.

• Multimètre ou testeur (facultatif) : Bien qu'il ne s'agisse pas d'un outil de sertissage à proprement parler, un multimètre est recommandé pour tester la continuité après sertissage, surtout pour les fils critiques. Un contrôle rapide de continuité ou de résistance permet de confirmer la solidité électrique de votre connexion sertie (la résistance doit être proche de 0 Ω).

En résumé, équipez-vous d'une bonne pince à dénuder, d'une pince à sertir de qualité (de préférence à cliquet) et des connecteurs adaptés. Ces outils rendront le sertissage des fils facile et fiable , transformant une tâche apparemment délicate en un processus rapide et sûr. Comme l'a fait remarquer avec humour un expert : « Ils ne font que serrer deux fils ensemble ; ne peut-on pas obtenir le même résultat avec une pince ? » – Non ! Utiliser la bonne pince à sertir plutôt que des méthodes improvisées est essentiel pour la sécurité et la durabilité. Ne lésinez pas sur les outils : vous obtiendrez des sertissages aussi solides que des soudures (et souvent plus résistants aux vibrations).

Étape par étape : Comment dénuder et connecter un fil

Voyons maintenant comment procéder étape par étape. Dans cet exemple, nous allons illustrer le sertissage d'un connecteur bout à bout isolé classique sur un fil, car c'est un scénario courant. Les mêmes étapes de base s'appliquent au sertissage des cosses à œillet, des cosses à fourche ou de toute autre cosse à sertir ; la principale différence réside dans le positionnement du connecteur dans l'outil. Nous partons du principe que vous disposez du connecteur de la taille adaptée à votre fil et de l'outil de sertissage adapté.

Étape 1 : Couper et préparer le fil – Commencez par vérifier que votre fil est coupé à la longueur souhaitée (si vous raccordez deux fils, assurez-vous que les deux extrémités sont coupées proprement). À l'aide d'une pince à dénuder , dénudez la longueur d'isolant appropriée à l'extrémité du fil. Comme indiqué précédemment, la longueur est généralement d'environ 6 à 10 mm (1/4 à 3/8 po) pour la plupart des connecteurs, soit la même longueur que le corps métallique de votre connecteur à sertir. De nombreux connecteurs ou leur emballage indiquent la longueur de dénudage ; certains connecteurs sont dotés d'une butée intégrée qui peut servir de jauge. Veillez à ne pas endommager les brins lors du dénudage. Si vous utilisez une pince à dénuder auto-ajustable, elle devrait retirer la gaine proprement. Inspectez le fil dénudé : tous les brins doivent être présents, brillants et maintenus ensemble. Si des brins ont été accidentellement coupés ou rayés, il est préférable de les couper et de les dénuder à nouveau avec plus de précaution, car les brins perdus réduisent l'intensité du courant et la résistance au sertissage du fil.

Si le fil est multibrins, vous pouvez tordre délicatement les brins exposés juste assez pour les maintenir ensemble (surtout s'il s'agit de brins très fins). Évitez de trop serrer les brins ; l'objectif est simplement d'éviter que les brins ne s'écartent lors de l'insertion dans le connecteur. Pour les fils de très petit calibre (par exemple, du 24 AWG branché sur un connecteur rouge plus grand), voici un conseil de pro : repliez l'extrémité dénudée sur elle-même pour doubler son épaisseur. Cela améliore la tenue du sertissage et assure la bonne tenue de l'isolant pour la décharge de traction. N'utilisez cette méthode que pour les fils de petite taille branchés sur un connecteur d'une taille supérieure ; en général, utilisez plutôt le connecteur de taille appropriée. Si vous pliez, assurez-vous que la partie pliée ne dépasse pas le corps du fil.

Étape 2 : Choisir le bon connecteur et l'insérer – Choisissez le type et la taille de connecteur à sertir adaptés à votre application (épissure bout à bout, cosse à anneau, etc., en fonction de votre section de fil). Dans notre exemple d'épissure bout à bout, insérez l'extrémité dénudée du fil dans le connecteur jusqu'à ce que les brins dénudés soient à l'intérieur. Pour un connecteur bout à bout, l'extrémité du fil doit être visible à peu près au milieu (certaines épissures bout à bout présentent une petite fenêtre ou un creux ; le fil doit l'atteindre). L'isolant du fil doit être en contact avec l'entrée du connecteur ; aucun brin dénudé ne doit être exposé à l'extérieur du connecteur de ce côté. Si c'est le cas, vous avez trop dénudé ; retirez le fil et coupez légèrement les brins dénudés, ou utilisez un connecteur neuf si le corps de sertissage serre déjà le fil (ne jamais sertir un connecteur sur l'isolant ou avec un excès de fil dénudé). Pour les autres cosses, comme les cosses à anneau ou à fourche, insérez le fil jusqu'à ce que l'isolant soit juste à l'intérieur du corps métallique.

Vérifiez à nouveau : tirez légèrement sur le fil tout en maintenant le connecteur pour vous assurer que les brins ne glissent pas facilement (le connecteur n'étant pas encore serti, ne tirez pas trop fort ; vérifiez simplement que le fil est bien inséré et non pas mal fixé à l'entrée). Assurez-vous également qu'aucun brin ne dépasse du connecteur ; tous les brins doivent être à l'intérieur du corps.

Étape 3 : Positionner le connecteur dans la pince à sertir – Ouvrez la pince à sertir jusqu'à la matrice appropriée au connecteur. La plupart des pinces à sertir à cliquet ont des mâchoires colorées ou étiquetées correspondant à la couleur de l'isolant du connecteur ou à la section du fil (par exemple, zones rouge, bleue, jaune). Placez le connecteur dans les mâchoires de la pince . Pour les cosses isolées, alignez-le dans la rainure appropriée (certaines pinces à sertir ont une seule fente qui convient à toutes les cosses si elle est correctement positionnée, tandis que d'autres en ont deux : une pour sertir la partie nue du fil et une pour le serre-câble de l'isolant). Si vous utilisez une pince à sertir à cliquet conçue pour les cosses isolées, centrez généralement le corps métallique dans l'encoche de sertissage. Sur une pince à sertir double , l'outil indique souvent le côté destiné au fil et celui destiné à l'isolant (par exemple, un point ou une étiquette sur une mâchoire). Assurez-vous que le connecteur est orienté dans le bon sens, conformément aux instructions de l'outil. Par exemple, sur certains outils, la soudure d'un connecteur isolé doit être orientée vers un seul côté (souvent la mâchoire concave ou la plus large) pour un sertissage optimal sans dommage. Sur les pinces à sertir sans cliquet, n'oubliez pas : orientez la soudure à l'opposé de la dent d'indentation.

Appuyez légèrement sur la pince à sertir juste assez pour maintenir le connecteur en place (les pinces à cliquet émettent un « clic » et saisissent légèrement le connecteur dès le premier cran). Votre autre main est ainsi libre pour insérer le fil.

Insérez maintenant l'extrémité dénudée du fil dans le connecteur (si ce n'est pas déjà fait à l'étape 2) . Dans certains cas, on pré-insère le connecteur dans l'outil, notamment pour les petites cosses difficiles à tenir à la main, puis on insère le fil. Quelle que soit la méthode utilisée, choisissez celle qui vous semble la plus simple tout en veillant à ce que le fil ne glisse pas. Enfoncez le fil jusqu'à ce qu'il ne puisse plus aller plus loin (vous sentirez peut-être qu'il heurte la mâchoire de la pince à sertir). Vérifiez que le fil est bien inséré pendant cette configuration.

Étape 4 : Sertissage du connecteur – Une fois le fil inséré et le connecteur en place, serrez fermement les poignées de la pince à sertir pour effectuer le sertissage. Si vous utilisez une pince à cliquet, vous sentirez la résistance augmenter, puis la pince se relâchera une fois le sertissage terminé. Assurez-vous d'actionner complètement la pince à cliquet ; ne vous arrêtez pas à mi-course. La pince à cliquet assure la compression complète du connecteur avant de le relâcher. Si vous utilisez une pince à sertir manuelle, appuyez avec une force constante et importante pour comprimer complètement le corps du connecteur autour du fil. Dans certains cas, vous pouvez sertir deux fois (une fois à chaque extrémité du corps) si l'outil ou le connecteur le requiert (par exemple, certains outils sans cliquet suggèrent de sertir d'abord l'extrémité du fil, puis l'extrémité de l'isolant séparément). Consultez la notice de votre outil. En général, un seul sertissage correct au bon endroit suffit avec un outil approprié. Vous saurez que le sertissage est réussi lorsque le connecteur présente une belle encoche et est bien ajusté sur le fil, et que la pince se relâche proprement.

Ne serrez pas excessivement en appliquant une force supérieure à celle prévue par l'outil. Avec des outils à cliquet, ce n'est pas un problème, mais avec des outils manuels, vous n'avez pas besoin d'écraser le connecteur. Un sertissage excessif peut sectionner le connecteur ou les brins du fil et fragiliser la connexion. Un sertissage insuffisant (une pression insuffisante) laisse des espaces et un fil lâche. Une borne correctement sertie aura le corps visiblement comprimé et vous pourrez souvent voir une empreinte de la matrice dessus.

Étape 5 : Inspectez la connexion sertie – Cette étape cruciale ne doit jamais être ignorée. Inspectez visuellement le sertissage sous tous les angles :

• Aucune isolation coincée : L'isolant du fil doit être en contact avec l'extrémité du connecteur , sans être serti à l'intérieur. La partie sertie doit être bien en contact avec les brins dénudés. Si vous avez serti une partie de l'isolant plastique à l'intérieur du fût, la connexion peut être lâche (cela peut se produire si vous avez dénudé trop peu).

• Aucun conducteur dénudé : Aucun fil ne doit être visible à l'extérieur du connecteur. Une infime trace de cuivre visible à travers la soudure ou l'extrémité est acceptable (idéalement, pour indiquer que le fil est bien passé), mais elle ne doit pas dépasser 1 à 2 mm. Toute la longueur dénudée doit se trouver à l'intérieur du fût.

• Intégrité du connecteur : Le corps métallique du connecteur ne doit présenter aucune fissure ni déformation anormale. S'il est fendu (par exemple, les connecteurs bout à bout bon marché avec joint peuvent se fendre s'ils sont mal sertis), le sertissage est raté ; coupez-le et refaites-le avec un nouveau connecteur.

• Serrage serré : Effectuez un test de traction : saisissez le fil et le connecteur (ou l’autre fil dans une épissure bout à bout) et tirez fermement . La connexion doit tenir sans bouger. Selon les normes industrielles, comme l’ABYC pour le câblage marin, une connexion sertie de calibre 16 AWG doit résister à une traction de 7,8 kg sans se défaire. Il n’est pas nécessaire de la suspendre à 7,8 kg pendant le test, mais elle doit être solide. Si le fil glisse sous une légère traction, le sertissage est certainement défectueux (sous-serti ou de taille incorrecte). Dans ce cas, recommencez avec un nouveau connecteur. N’essayez pas de ressertifier un connecteur partiellement serti, car il est rare que cela fonctionne correctement la deuxième fois.

• Test électrique (facultatif) : Si vous disposez d'un multimètre, vous pouvez mesurer la résistance entre les fils d'un côté et de l'autre du connecteur (pour les épissures bout à bout) ou entre le fil et la languette de la cosse (pour les épissures à anneau/à fourche). La valeur devrait être proche de 0 Ω (une fraction d'ohm au maximum). Une résistance très élevée ou une continuité intermittente lors du vrillage indique un mauvais sertissage (peut-être que seuls quelques brins sont en contact).

Si tout semble correct – le connecteur est bien serti sur le fil et passe le test de traction – félicitations, vous avez réussi votre sertissage ! Des connecteurs correctement sertis sont mécaniquement robustes et électriquement fiables. En fait, un bon sertissage peut être aussi efficace qu'un fil plein ; il élimine les espaces d'air et prévient la corrosion lorsqu'il est bien réalisé.

Étape 6 : Isoler et sceller (si nécessaire) – Si vous avez utilisé un connecteur isolé , l'opération est pratiquement terminée une fois le sertissage et l'inspection terminés. Si vous avez utilisé un connecteur thermorétractable , il est temps d'appliquer la chaleur. Prenez votre pistolet thermique et chauffez uniformément le tube du connecteur jusqu'à ce qu'il se rétracte complètement et que la colle coule. Vous verrez le tube adhérer fermement et un peu de colle couler aux extrémités, signe d'une bonne étanchéité. Laissez-le refroidir sans le toucher. Si vous avez utilisé un connecteur non isolé , glissez votre morceau de gaine thermorétractable prédécoupé sur le joint et chauffez-le jusqu'à ce qu'il se rétracte et se ferme hermétiquement. Assurez-vous que la gaine thermorétractable dépasse du connecteur et recouvre l'isolant du fil des deux côtés pour une bonne étanchéité et une décharge de traction. À défaut de gaine thermorétractable, vous pouvez enrouler plusieurs couches de ruban isolant de qualité, bien que ce soit moins efficace à long terme.

Enfin, vérifiez une dernière fois le fil. Tout doit être bien serré, isolé et propre. S'il s'agit d'une connexion à un bornier ou à un goujon (comme une cosse à œillet), vous pouvez maintenant le fixer à l'appareil et le serrer correctement.

Pour une démonstration en direct de ces étapes et des conseils supplémentaires, vous pourriez trouver utile de regarder un tutoriel vidéo réalisé par des électriciens ou des mécaniciens expérimentés . Par exemple, consultez la vidéo « Comment sertir des connecteurs de fils | Bornes, pigtails – Guide du débutant » sur YouTube (par un électricien automobile américain), qui explique étape par étape le sertissage de différents connecteurs automobiles. Une autre excellente ressource visuelle est la vidéo de South Main Auto « Comment les pros utilisent les connecteurs à sertir (correctement) » . Elle présente la technique et les précautions appropriées, notamment pour le câblage automobile, du point de vue d'un mécanicien professionnel. Ces vidéos soulignent l'importance de dénuder correctement les fils et d'utiliser les matrices appropriées sur votre outil de sertissage.

En suivant ces étapes et en prenant votre temps, vous pourrez sertir des fils comme un pro . Cela peut paraître un peu fastidieux au début, mais une fois maîtrisé, le sertissage est très rapide et extrêmement fiable. De nombreux bricoleurs préfèrent d'ailleurs le sertissage à la soudure pour la plupart des raccordements de fils dans les projets automobiles et nautiques, en raison de sa praticité et de sa durabilité lorsqu'il est réalisé correctement.

Erreurs courantes à éviter lors du sertissage des fils

Le sertissage est simple, mais quelques pièges peuvent surprendre les débutants (et même les plus expérimentés). Évitez ces erreurs de sertissage courantes pour garantir des connexions sûres et durables :

• Dénuder l'isolant de manière insuffisante : si vous laissez trop d'isolant (c'est-à-dire si vous ne dénudez pas le fil suffisamment loin), l'isolant du fil peut se retrouver à l'intérieur de la zone de sertissage du connecteur. Cela empêche le contact métal sur métal nécessaire. Le sertissage peut sembler serré à l'extérieur, mais le conducteur lui-même est lâche à l'intérieur. Dénudez toujours la longueur appropriée afin que seul le fil nu soit serti et que l'isolant soit bien en butée contre l'extrémité. À l'inverse, dénuder trop d'isolant est également une erreur : vous aurez un conducteur exposé à l'extérieur du connecteur, ce qui peut provoquer un court-circuit ou une corrosion, et vous perdrez la décharge de traction. Privilégiez la longueur idéale, comme indiqué.

• Utiliser un connecteur de taille inadaptée au fil : c'est une cause fréquente de mauvais sertissages. Si le connecteur est trop grand pour le fil, le sertissage peut se comprimer complètement sans toutefois serrer les brins (le fil peut glisser facilement, ce qui constitue une panne). Si le connecteur est trop petit, vous risquez de ne pas pouvoir insérer le fil ou de l'enfoncer et d'endommager les brins ; même en le sertissant, il risque de se fissurer ou de ne pas englober tous les brins. Veillez à toujours faire correspondre le calibre AWG de votre fil à la plage spécifiée pour le connecteur (utilisez le code couleur comme guide : rouge pour les fils de petite taille, bleu pour les fils de taille moyenne, jaune pour les fils de plus grande taille dans les jeux courants). Si vous ne disposez que d'un connecteur plus grand et d'un fil plus petit (non recommandé), comme indiqué, vous pouvez plier le fil ou même doubler deux fils dans une seule épissure bout à bout, mais ces solutions sont peu pratiques. Il est préférable d'avoir la bonne taille de connecteur sous la main ; un kit de connecteurs de fils assortis est pratique pour cela.

• Sertissage de la mauvaise partie du connecteur : De nombreuses pinces à sertir comportent plusieurs sections de sertissage. Assurez-vous de placer le connecteur dans la bonne. Par exemple, insérer une cosse isolée dans la matrice « non isolée » (celle dont la pointe est destinée à percer) peut perforer ou déformer gravement l'isolant. Utiliser la pointe de l'outil pour couper, etc., ne fonctionnera évidemment pas. Lisez les étiquettes de votre pince ou le manuel. Si vous utilisez une pince à double sertissage, veillez à orienter correctement la cosse afin que le sertissage du fil et de l'isolant se fassent aux bons endroits. Une erreur fréquente consiste à retourner le connecteur dans le mauvais sens avec une pince à double sertissage, ce qui entraîne le sertissage des mauvaises sections et une connexion instable qui peut se défaire trop facilement . Prenez quelques secondes pour vérifier l'orientation avant d'appuyer sur la poignée.

• Sertissage incomplet (outil non complètement actionné) : Cela se produit si vous ne serrez pas une pince à cliquet jusqu'à ce qu'elle se libère, ou si vous sertissez avec précaution avec un outil manuel et que vous arrêtez prématurément. Un sertissage incomplètement comprimé présentera des espaces internes autour des brins. Ces espaces peuvent entraîner de la corrosion (entrée d'humidité et d'oxygène) et une jonction à haute résistance susceptible de surchauffer. De plus, la résistance mécanique sera faible (le fil s'arrache facilement). Terminez toujours le sertissage en exerçant une pression ferme. Avec les outils à cliquet, ne relâchez pas prématurément ; appuyez jusqu'au clic. Avec les outils manuels, appuyez à fond. En cas de doute, mieux vaut exagérer légèrement que pas assez, mais ne vous écrasez pas non plus (sertir excessivement jusqu'à la rupture du connecteur est une autre erreur).

• Écrasement ou déformation excessive du connecteur (serti excessif) : Si vous utilisez un outil incorrect ou trop petit pour un connecteur de grande taille, vous risquez d'aplatir ou de couper le connecteur. Par exemple, si vous utilisez une petite pince à sertir manuelle sur une grande cosse et que vous vous appuyez fortement dessus, vous risquez de l'enfoncer au lieu d'un sertissage correct, voire de cisailler le fût. Un sertissage excessif peut également casser des brins de fil ou introduire des contraintes qui entraîneront ultérieurement une rupture par fatigue. Un connecteur correctement serti sera fortement comprimé , mais non endommagé . Si votre connecteur semble écrasé latéralement ou présente des bords tranchants qui le coupent, c'est un problème.

• Mauvaise orientation du sertissage sur les sertissages à alvéoles : Comme indiqué précédemment, si vous utilisez un outil de sertissage à alvéoles, l'alvéole doit être orientée à l'opposé du sertissage du connecteur (et si le connecteur est sans soudure ou brasé, l'orientation est moins importante). De nombreuses personnes commettent l'erreur de sertir avec l'alvéole du côté du sertissage, ce qui peut fendre même un sertissage brasé et affaiblir considérablement le sertissage. Suivez la règle : alvéole opposée au sertissage . Cela garantit une répartition uniforme des forces de sertissage.

• Utiliser un outil de mauvaise qualité ou inadapté : nous avons insisté sur ce point, mais il est important de le rappeler, car c'est une « erreur » à éviter. Utiliser des pinces au hasard ou des pinces à sertir bon marché à 5 $ peut entraîner des résultats inégaux. Ces outils peuvent être efficaces en cas de besoin, mais ils n'exercent souvent pas la pression adéquate ou entaillent l'isolant. Investir dans une pince à sertir à cliquet de qualité vous évitera bien des incertitudes. De même, n'essayez pas de sertir des connecteurs avec un étau ou un marteau standard (sauf pour les pinces à sertir à marteau spécialement conçues pour les grosses cosses). L'outil et le connecteur forment un système. Utiliser, par exemple, un marteau et un burin pour indenter une épissure bout à bout peut la fermer, mais ce processus n'est pas contrôlé et peut facilement mal tourner. Évitez les manipulations de MacGyver : utilisez des pinces à sertir adaptées à la tâche. Comme l'a montré une comparaison, une pince à sertir spécialement conçue permet un sertissage plus large et plus sûr, tandis que des outils bon marché produisent des indentations étroites qui peuvent échouer.

• Sertissage sur un fil endommagé ou corrodé : Il arrive que vous épissiez un fil ancien. Si le cuivre est noir ou vert à cause de la corrosion, ou si de nombreux brins sont cassés ou cassants, le sertissage ne sera pas satisfaisant. Coupez le fil jusqu'à obtenir un cuivre propre et brillant. De même, si un fil a été profondément entaillé lors d'une précédente tentative de dénudage, il est préférable de le couper et de le dénuder à nouveau. L'état du fil est important ; ne sertissez pas un fil endommagé et attendez-vous à une connexion fiable.

• Absence de support du fil (serre-câble) : Un sertissage est solide, mais si le fil est tiré ou vibre constamment au niveau du connecteur, il peut finir par se fatiguer à l'endroit où les brins le rejoignent. C'est pourquoi de nombreux connecteurs et outils intègrent un sertissage avec serre-câble sur l'isolant ; celui-ci serre l'isolant pour aider le fil à résister à la flexion. Si votre outil ne le permet pas et que cela pose problème (par exemple, pour le câblage du compartiment moteur), pensez à ajouter une gaine thermorétractable qui s'étend sur l'isolant du fil pour un meilleur maintien. Utilisez également des serre-câbles ou des pinces pour fixer le fil près de la connexion, si possible, afin qu'il ne se balance pas. En résumé, ne laissez pas les fils pendre sous tension du joint serti ; fixez-les si nécessaire.

• Oublier l'inspection/le test : Un sertissage peut parfois paraître correct, mais être défectueux (par exemple, un seul brin du fil a été serti et le reste a manqué le corps). Inspectez et testez systématiquement. Il est bien plus facile de refaire un sertissage sur un établi que de dépanner ultérieurement une connexion défectueuse sur un système sous tension. Si quelque chose vous semble anormal, coupez-le et refaites-le ; les connecteurs sont bon marché ; les incendies ou les pannes électriques le sont moins.

Pour éviter ces erreurs, il est essentiel d'utiliser les bons outils de sertissage , les connecteurs adéquats, une préparation soignée (dénudage correct) et de ne pas précipiter le sertissage. En effectuant chaque étape avec attention, vous éviterez naturellement ces pièges. Avec l'expérience, vous sertirez avec assurance et rapidité, et vos connexions seront aussi fiables que celles d'usine.

Techniques et conseils de sertissage du câblage automobile

Les systèmes électriques automobiles reposent largement sur des connexions serties. Dans les voitures, les camions, les motos, les VTT, etc., presque toutes les terminaisons de fils sont des connecteurs ou des épissures serties en usine. Si vous ajoutez des accessoires ou réparez le câblage d'un véhicule, la maîtrise du sertissage est cruciale. Voici quelques points à considérer pour une utilisation automobile :

• Connexions résistantes aux vibrations : Les véhicules génèrent de fortes vibrations, ce qui peut endommager les connexions défectueuses. C'est l'une des raisons pour lesquelles le sertissage est préférable à la soudure pour les câbles automobiles : une connexion bien sertie est flexible et sans contrainte , tandis qu'une soudure peut être rigide et sujette aux fissures sous l'effet des vibrations. Dans le secteur automobile, assurez-vous que vos sertissages sont très solides (utilisez des pinces à cliquet et des connecteurs adaptés) et, dans la mesure du possible, utilisez des connecteurs isolés ou thermorétractables pour soutenir le fil et le protéger de l'humidité. Un sertissage réalisé avec une pince à cliquet appropriée résistera à de fortes vibrations ; un sertissage mal serré ou une soudure fine peut se détériorer à long terme.

• Étanchéité et protection contre la corrosion : Dans une automobile (ou tout autre véhicule), les connexions peuvent être exposées aux variations de température, à l’humidité, au sel de voirie, aux huiles moteur, etc. Pour tout câblage situé dans le compartiment moteur, sous le véhicule ou exposé, utilisez des connecteurs thermorétractables ou ajoutez une gaine thermorétractable après le sertissage pour sceller la jonction. Les connecteurs thermorétractables bout à bout avec revêtement adhésif sont parfaits pour épisser les fils dans une voiture, par exemple pour brancher le câblage d’une remorque, réparer un fil cassé, etc., car ils créent une jonction étanche et durable. Par exemple, si vous installez de nouveaux connecteurs à sertir pour des haut-parleurs ou des phares automobiles , tenez compte de l’environnement : dans un habitacle sec, un connecteur isolé classique convient ; dans le compartiment moteur ou le soubassement, optez pour des cosses isolées thermorétractables qui protègent de l’humidité et préviennent la corrosion. Un produit comme les connecteurs thermorétractables Haisstronica de qualité marine est idéal : leur isolation épaisse et leur adhésif forment, sous l’effet de la chaleur, une étanchéité parfaite autour du fil. .

• Utilisez des connecteurs de qualité automobile : La variété des connecteurs à sertir utilisés dans les véhicules est immense : des cosses à anneau standard sur les bornes de batterie aux cosses plates sur les haut-parleurs, des connecteurs à cosses rondes sur les câbles de moto aux connecteurs multibroches pour les capteurs. Utilisez toujours des connecteurs homologués pour une utilisation automobile (ils doivent être en cuivre ou en cuivre étamé, et non en aluminium fragile ou en métaux inconnus). De nombreux connecteurs automobiles sont étamés pour résister à la corrosion. Si vous achetez des cosses bon marché sans marque, elles risquent de se corroder ou de ne pas se sertir correctement. Des marques comme 3M, Molex, TE Connectivity ou des marques spécifiques à l'automobile sont fiables. Haisstronica, par exemple, propose des kits de connecteurs à sertir pour automobiles utilisant des âmes en cuivre étamé pour une conductivité et une durabilité maximales.

• Sertissage ou soudure dans l'automobile : À noter : le sertissage est généralement préféré à la soudure pour le câblage automobile , car les joints soudés peuvent devenir cassants et la soudure peut fluer sous l'effet de la chaleur. De plus, la soudure dans les espaces restreints est peu pratique. En fait, certaines normes et experts automobiles déconseillent les connexions par soudure seule dans les circuits critiques, préconisant un sertissage ou une soudure de secours par sertissage et soudure. Il est donc essentiel de perfectionner ses compétences en sertissage pour les projets automobiles. Si vous soudez, ne soudez jamais après avoir serti un connecteur isolé en vinyle classique ; le plastique fondrait et la jonction pourrait être endommagée. Si vous ressentez le besoin de souder, c'est généralement le signe que le sertissage n'a pas été effectué avec le bon outil ou le bon connecteur. Un sertissage correct suffit.

• Types de fils automobiles : La plupart des câbles automobiles sont en cuivre toronné avec une isolation résistante aux hautes températures (comme les fils TXL et GXL). Lors du sertissage dans le compartiment moteur, assurez-vous que l'isolation de votre connecteur est résistante ou protégée (par exemple, le vinyle peut convenir à l'habitacle, mais sous le capot, le nylon ou la gaine thermorétractable sont préférables). Si vous sertissez des fils très gros (comme des câbles d'ampli 4 AWG ou des câbles de batterie), utilisez la pince à sertir robuste appropriée, comme indiqué. Il existe des pinces à sertir pour câbles de batterie (hydrauliques ou à marteau) qui permettent de sertir les grosses cosses de manière fiable ; n'utilisez pas une petite pince à sertir manuelle pour un câble de grande taille.

• Connecteurs automobiles spéciaux : Vous pourriez rencontrer des cosses de fils de bougie (qui nécessitent un sertissage spécial et souvent une matrice repliant la cosse sur l'isolant du fil ; une pince à sertir est alors nécessaire pour un sertissage correct). Si vous fabriquez des fils d'allumage sur mesure, investissez dans cet outil ; de nombreux kits d'allumage haute performance incluent une matrice de sertissage à utiliser dans un étau ou avec une pince. De plus, si vous installez des cosses à corps ouvert pour, par exemple, réparer un connecteur d'origine, procurez-vous une pince à sertir à corps ouvert . Elles ne sont pas très chères et font une grande différence pour ces minuscules broches (tenter de les écraser avec une pince ordinaire est un cauchemar).

• Étiquetage et organisation : Lors de l'ajout de plusieurs fils (comme pour un système stéréo ou un éclairage de rechange), le sertissage permet des connexions nettes. Utilisez des connecteurs à code couleur et pensez à étiqueter vos fils ou à utiliser des fils de couleurs différentes pour pouvoir les retracer ultérieurement. Ceci est davantage un conseil de câblage, mais il est important de noter qu'un enchevêtrement de connecteurs sertis identiques peut prêter à confusion. Planifiez donc soigneusement votre câblage.

• Protection des fusibles et des circuits : Chaque sertissage ajouté dans une voiture doit idéalement préserver l'intégrité et la sécurité du circuit. Par exemple, si vous sertissez un nouveau câble d'alimentation, assurez-vous qu'il est correctement protégé par un fusible. Les sertissages ont une faible résistance lorsqu'ils sont bien réalisés (pratiquement la même que le câble lui-même), ils n'entravent donc pas le courant. C'est l'objectif recherché, mais cela signifie aussi qu'en cas de problème (court-circuit), un fusible est votre filet de sécurité.

Un autre conseil spécifique à l'automobile : lors du sertissage d'œillets ou de cosses à anneau (par exemple pour la batterie ou la masse), après le sertissage et l'étanchéité, pensez à appliquer un peu de graisse diélectrique sur le métal exposé, puis à le boulonner. Cela permet d'éviter la corrosion au point de contact. De plus, débranchez toujours la batterie du véhicule lorsque vous travaillez sur le câblage afin d'éviter les courts-circuits lors du sertissage des nouvelles connexions.

En résumé, le sertissage des fils dans les projets automobiles est une question de robustesse : utilisez des outils de sertissage de la bonne taille, des connecteurs de qualité et une protection contre les intempéries. Ainsi, vos connexions serties dureront des années, même dans l'environnement exigeant d'un véhicule. De nombreux mécaniciens amateurs ont des histoires d'horreur de câblages d'alarme ou de chaîne stéréo mal sertis, causant des problèmes par la suite. Mais grâce aux techniques décrites ci-dessus, vous n'en ferez pas partie. Vous aurez l'assurance que chaque sertissage est sécurisé, qu'il s'agisse d'alimenter vos phares, votre amplificateur stéréo ou vos capteurs moteur.

Câblage marin et bateau : sertissage pour une fiabilité optimale dans des conditions difficiles

Le câblage marin est très similaire à celui de l'automobile, mais l'environnement y est encore plus rude : exposition constante à l'humidité (y compris aux embruns), fortes variations de température et vibrations sur les bateaux. Voici comment garantir la résistance de vos connecteurs sertis à l'environnement marin :

• Utilisez toujours des fils et des connecteurs de qualité marine : les fils marins sont généralement composés de cuivre étamé, résistant à la corrosion. Lors du sertissage, l'étamage des brins empêche l'oxydation à l'intérieur du sertissage au fil du temps. Utilisez également des connecteurs à sertir de qualité marine ; ce sont généralement des cosses en cuivre étamé avec une isolation de haute qualité. Souvent, le terme « connecteurs à sertir marins » désigne spécifiquement les connecteurs thermorétractables scellés avec adhésif (comme les cosses thermorétractables de la marque Ancor). Ils sont fortement recommandés pour tout câblage de bateau, car ils assurent une terminaison étanche. Les connecteurs classiques isolés en vinyle peuvent se corroder rapidement dans les cale ou à proximité de l'air salin. Comme l'indique un guide de câblage marin, les connecteurs thermorétractables constituent la « meilleure solution » pour la plupart des besoins de câblage de bateau. . Donc, si vous effectuez le sertissage sur un bateau, optez à chaque fois pour le style thermorétractable, à moins qu'il ne s'agisse d'une zone intérieure protégée (même dans ce cas, pourquoi ne pas ajouter une protection supplémentaire).

• Utilisez une pince à sertir à cliquet adaptée aux cosses thermorétractables : les connecteurs thermorétractables ayant une isolation plus épaisse, il est conseillé d'utiliser une pince à sertir qui ne les perfore ni ne les endommage. Il existe des pinces à sertir spécifiquement conçues pour les cosses isolées ou thermorétractables ; elles présentent un profil de sertissage plus large et arrondi. Par exemple, des outils comme la pince à sertir thermorétractable FTZ permettent un sertissage uniforme sans déchirer le tube. Si vous utilisez une pince à sertir bon marché sur un connecteur thermorétractable, vous risquez de percer l'isolant de qualité que vous avez payé. Par conséquent, pour les travaux maritimes, investissez dans une pince à sertir à cliquet de bonne qualité , dotée de la matrice adaptée aux cosses isolées (souvent appelée pince à sertir double, car elle permet de sertir les parties fil et isolant). Cela vous garantit une étanchéité optimale.

• Sertissage et scellement contre soudure : les normes ABYC (American Boat and Yacht Council) autorisent en fait les connexions soudées uniquement si elles sont également fixées mécaniquement (comme le sertissage ou le vissage des bornes) On déconseille de recourir uniquement à la soudure pour le câblage des bateaux en raison des vibrations. Le sertissage est donc la méthode privilégiée sur les bateaux également. Un connecteur correctement serti et scellé est solide, étanche aux gaz et résistant à la corrosion . Comme indiqué dans l'article de Boating Magazine, il est conseillé de protéger toute connexion soudée contre la flexion , mais une connexion sertie seule reste relativement flexible. En pratique, la quasi-totalité du câblage marin moderne est réalisée avec des connecteurs à sertir et une gaine thermorétractable pour plus de fiabilité.

• Prévention de la corrosion : Même avec une gaine thermorétractable, l'environnement marin peut être impitoyable. Assurez-vous que votre gaine thermorétractable assure une parfaite étanchéité ; chauffez-la uniformément pour que l'adhésif coule et qu'il n'y ait pas de points froids. Évitez les flammes nues qui pourraient carboniser le tube et laisser des espaces. De plus, dans les situations extrêmement exposées, certains installateurs enduisent les extrémités du sertissage (à l'entrée du fil) de ruban isolant liquide ou d'inhibiteur de corrosion pour une protection supplémentaire. De plus, acheminez et fixez les fils de manière à ce que l'eau ne goutte pas constamment sur les connexions, si possible, et à ce qu'il y ait une boucle d'égouttement pour empêcher l'eau de couler dans le connecteur.

• Soulagement de la tension et support : Les bateaux peuvent être soumis aux vagues, ce qui engendre de fortes secousses. Assurez-vous que les fils sont bien serrés ou attachés afin que les connecteurs ne subissent pas toute la tension. Par exemple, si vous sertissez une cosse à anneau pour le câblage d'une pompe de cale, fixez le fil à quelques centimètres de la cosse afin de minimiser les vibrations au niveau du sertissage. Ceci, combiné à l'utilisation de connecteurs thermorétractables à revêtement adhésif, éliminera pratiquement les pannes. En fait, un sertissage correctement réalisé sur un bateau devrait être plus résistant que le fil lui-même ; souvent, le fil se fatigue et se casse légèrement à distance du connecteur s'il doit se rompre, et non au niveau du sertissage.

• Utilisez des tailles et des outils de double sertissage adaptés : comme pour l'automobile, il est essentiel d'utiliser un connecteur et une pince à sertir de la bonne taille. Dans le câblage marin, on utilise souvent de très petits fils pour l'électronique (22-26 AWG) ainsi que de gros câbles pour les batteries et les moteurs électriques. Les petits fils peuvent être délicats : les épissures bout à bout rouges standard couvrent généralement jusqu'à 22 AWG, mais pour des fils plus petits, il faudra peut-être utiliser des connecteurs réducteurs spéciaux ou doubler le fil. BoatingMag suggère de replier les petits fils sur eux-mêmes pour augmenter efficacement leur diamètre de sertissage, une astuce pratique si vous ne disposez pas de connecteurs micro. Pour les grosses cosses de batterie, utilisez une pince à sertir hydraulique ou un outil lourd approprié ; n'essayez pas de bricoler avec une pince ou un étau, le sertissage ne sera pas parfait.

• Vérifiez votre travail et respectez les normes : l'ABYC a des exigences spécifiques en matière de tests de traction (comme indiqué, par exemple, un sertissage de calibre 10 AWG doit supporter 18 kg, un sertissage de calibre 16 AWG 6,8 kg, etc.). Même si vous ne testez pas chaque sertissage jusqu'à sa destruction, sachez qu'un bon sertissage dépassera généralement ces valeurs. Si une connexion sertie de votre bateau peut être démontée à la main, elle n'est pas à la hauteur. Refaites-la avant la mise en service du bateau. Lorsque des vies et des biens sont en jeu en mer, vous voulez une confiance absolue dans chaque connecteur.

En substance, le sertissage marin consiste à utiliser des matériaux de première qualité et à assurer l'étanchéité de tous les éléments . Le principe est simple : sertir, sceller et protéger . En suivant les instructions de dénudage, en utilisant l'outil de sertissage adapté et en appliquant une gaine thermorétractable, vous obtiendrez des connexions qui dureront des années en milieu marin sans se corroder. De nombreux électriciens marins inspectent également régulièrement les connexions pour détecter toute trace de corrosion ou de desserrage. Si vous réalisez vous-même le câblage de votre bateau, il est donc conseillé de vérifier visuellement toutes les bornes au moins une fois par an. Si vous les avez correctement réalisées, elles devraient fonctionner sans problème.

Électricité domestique et électronique : utiliser les connecteurs à sertir en toute sécurité

Le sertissage ne se limite pas aux véhicules : il est également utilisé pour les projets électriques domestiques et de nombreux appareils électroniques DIY. Voici quelques contextes et conseils :

• Câblage électrique domestique (CA) : Dans le câblage CA résidentiel (comme les câbles Romex), les fils rigides sont généralement connectés avec des serre-fils à visser, et non avec des connecteurs à sertir. Cependant, les électriciens utilisent parfois des manchons à sertir (épissures bout à bout) , notamment pour certaines connexions aluminium-cuivre ou pour les connexions d'appareils. Ces manchons ressemblent à de petits tubes métalliques que l'on enfile sur deux fils rigides dénudés ou plus, que l'on sertit avec un outil spécial, puis que l'on isole. Si vous les utilisez, sachez qu'ils nécessitent un outil de sertissage spécifique (souvent une grande pince à sertir) et qu'il s'agit généralement de manchons en cuivre ou en aluminium qui soudent les fils ensemble à froid. Le bricoleur moyen les rencontre rarement ; les serre-fils sont plus courants et plus faciles à utiliser. Ceci dit, n'utilisez pas de connecteurs à sertir pour automobile à la place des serre-fils sur votre câblage domestique ; cela ne serait pas conforme à la réglementation dans la plupart des endroits. Privilégiez des connecteurs homologués UL pour votre câblage domestique si vous optez pour cette solution.

• Appareils électroménagers et CVC : On trouve des connecteurs à sertir dans les appareils électroménagers (par exemple, les cosses à fourche serties sur une résistance de four, les fils de sèche-linge, les commandes de chaudière, etc.). Si vous réparez un appareil électroménager ou un système CVC, vous devrez peut-être sertir une nouvelle cosse à fourche ou à anneau. Les mêmes règles s'appliquent : dénudez le fil (les fils d'appareils électroménagers sont souvent multibrins), sertissez avec un connecteur et un outil de taille adaptée. Veillez à utiliser des connecteurs haute température si nécessaire (par exemple, pour la résistance d'un four ou d'un sèche-linge, utilisez des bornes nickelées haute température). De plus, les connecteurs à sertir pour appareils électriques doivent être isolés s'il y a un risque de contact avec des pièces métalliques. On les trouve souvent sous le nom de « bornes isolées haute température ». Si vous remplacez une borne, par exemple sur un moteur de ventilateur de chaudière, essayez d'en trouver une similaire à l'originale.

• Électronique DIY et Arduino, etc. : Si vous bricolez avec Arduino ou fabriquez des câbles PC personnalisés, vous avez probablement déjà eu besoin de sertir de minuscules connecteurs à broches (comme les connecteurs Dupont pour les fils de liaison, les broches JST ou Molex KK pour les petites fiches). Il s'agit généralement de broches à sertir à corps ouvert , nécessitant une pince à sertir de précision (souvent une petite clé à cliquet capable de sertir les petites ailettes autour du fil et de l'isolant). C'est un travail délicat. L'essentiel est de dénuder une très courte longueur (seulement 1 à 2 mm), de l'insérer dans la broche et de sertir soigneusement. Pour ce type de sertissage, utilisez impérativement une micro-pince à corps ouvert adaptée, comme une pince SN-28B ou PA-09, selon le type de broche. Essayer de les écraser avec une pince standard sera frustrant et entraînera de mauvaises connexions. Si vous sertissez régulièrement des broches pour des applications comme le modding de PC ou l'électronique, investissez dans des outils de sertissage de férules et de broches adaptés. De nombreux bricoleurs se procurent un kit comprenant un jeu de broches Dupont et un outil de sertissage correspondant, ce qui facilite la vie.

• Câbles audio et haut-parleurs : Le sertissage est également couramment utilisé pour l'audio. Les cosses à fourche serties relient les haut-parleurs aux amplificateurs, ou les épissures bout à bout serties prolongent les fils des haut-parleurs, etc. Un cas particulier : le sertissage des embouts aux extrémités des câbles de haut-parleurs pour les insérer dans des bornes de connexion ou des bornes à ressort. C'est une solution pratique pour éviter les courts-circuits causés par des brins parasites. Utilisez une pince à sertir pour embouts : elle permet d'obtenir une extrémité nette et facile à insérer. De plus, pour l'autoradio, les cosses à œil des amplificateurs ou les fils de terre sont sertis sur des câbles de gros calibre à l'aide de pinces à sertir robustes, voire de soudure (certains utilisent des cosses à souder ou des connecteurs à vis). Pour le sertissage de gros câbles d'alimentation audio, procédez comme pour des câbles de batterie : utilisez une pince à sertir adaptée.

• Panneaux solaires et systèmes d'alimentation DIY : Si vous sertissez des connexions pour des panneaux solaires ou des parcs de batteries (systèmes 12 V hors réseau, etc.), sachez que les connecteurs solaires MC4 sont des connecteurs à sertir couramment utilisés. Ces broches doivent être serties au fil photovoltaïque, puis assemblées dans le boîtier étanche. Une pince à sertir MC4 spéciale existe pour ces connecteurs. Utilisez-la systématiquement : un mauvais sertissage sur un connecteur solaire peut introduire de la résistance et de la chaleur (ce qui est dangereux car les panneaux solaires peuvent produire un courant important). De nombreux kits de connecteurs MC4 sont fournis avec une pince à sertir compatible. Pour les autres câblages hors réseau, suivez les pratiques automobiles/marines (car il s'agit généralement de systèmes 12-48 V CC).

• Utilisation de ferrules dans les tableaux électriques : Dans certains pays (et de plus en plus dans certains secteurs aux États-Unis), il est recommandé d'utiliser des connecteurs à sertir sur tout fil toronné arrivant dans une borne à vis (comme sur les disjoncteurs, les relais, etc.). Si vous câblez un appareil comme un tableau domotique ou une machine CNC, le sertissage des ferrules aux extrémités de vos fils peut garantir une connexion solide sous les serre-fils, sans brins parasites. Il s'agit d'un sertissage simple (un seul fil dans une ferrule), mais vous aurez besoin d'une pince à sertir . Ces outils s'ajustent généralement automatiquement à la taille de la ferrule : il suffit de l'insérer et de la presser pour obtenir un sertissage carré net. Ils sont très faciles à utiliser et offrent une finition professionnelle.

Dans tous ces cas, les principes de base du sertissage restent les mêmes : dénuder correctement le fil, utiliser le bon connecteur et le sertir avec l'outil adéquat. Que l'échelle soit minuscule (comme une broche Dupont de calibre 28 AWG) ou énorme (comme une cosse de batterie de calibre 4 AWG), le dénudage reste nécessaire (sauf dans les boîtiers IDC), et un bon sertissage doit être serré et sécurisé.

Un dernier point concernant la sécurité électrique : lorsque vous travaillez sur un câblage domestique CA ou sur tout appareil à haute tension, assurez-vous toujours que le courant est coupé avant toute intervention. Le sertissage s'applique généralement aux fils débranchés, mais si vous sertissez, par exemple, une nouvelle cosse sur un fil de lave-vaisselle, débranchez ou coupez d'abord l'alimentation. Utilisez également des outils de sertissage isolés si vous êtes susceptible de vous trouver à proximité de circuits sous tension (certains outils de sertissage ont des poignées isolées homologuées 1 000 V pour les électriciens). Ceci n'est pas le sujet principal, mais il est important de le mentionner pour être complet.

Réflexions finales – et appel à l’action pour des outils de qualité

Faut-il dénuder un fil avant de le sertir ? Dans la plupart des cas, oui, absolument . Dénuder l'isolant du fil est la première étape essentielle pour réussir un sertissage. En exposant le conducteur et en le comprimant avec un connecteur à l'aide d'un outil de sertissage adapté, vous créez une liaison solide capable de supporter le courant électrique et les contraintes mécaniques. Nous avons expliqué pourquoi c'est important, comment le faire correctement et les pièges à éviter si vous ne le faites pas (ou si vous le faites mal).

Pour récapituler rapidement les principaux points à retenir :

• Dénudez toujours la bonne longueur d'isolant pour que le fil s'adapte parfaitement au connecteur. Ni plus, ni moins. Cela garantit un contact et une sécurité optimaux.

• Utilisez des outils de sertissage adaptés : idéalement une pince à cliquet pour une pression constante et une bonne pince à dénuder qui n'endommagera pas les brins. Évitez les méthodes improvisées ; une pince à sertir de qualité est un investissement judicieux pour tout câblage.

• Choisissez le type et la taille de connecteur adaptés à votre câble et à votre environnement (isolé ou non, standard ou thermorétractable, etc.). En cas de doute, privilégiez les connecteurs étanches pour une meilleure durabilité, notamment dans les environnements automobiles ou marins.

• Suivez une procédure minutieuse étape par étape : mesurez, dénudez, insérez, sertissez, inspectez et scellez. Effectuez également un test de traction : un simple coup sec peut vous éviter une connexion instable.

• Soyez attentif aux besoins spécifiques de votre projet : les câblages automobiles et marins bénéficient d'une étanchéité et d'un support renforcés, les projets domestiques peuvent être soumis à des exigences réglementaires, et les composants électroniques délicats nécessitent un sertissage de précision. Adaptez vos techniques et vos outils en conséquence.

• Évitez les erreurs courantes comme l'utilisation d'outils inappropriés, un dénudage incorrect ou un mauvais sertissage. Grâce aux connaissances de ce guide, vous pourrez facilement les éviter.

Le sertissage, lorsqu'il est bien réalisé, est l'un des moyens les plus rapides et les plus fiables de connecter des fils. Ce n'est pas pour rien qu'il est utilisé partout dans l'aéronautique, l'automobile et l'industrie. Un sertissage réalisé avec une bonne pince à sertir peut être supérieur à une soudure dans de nombreux cas : il est mécaniquement robuste et électriquement stable, et il n'entraîne pas de dommages thermiques ni de soudure cassante. L'essentiel est « bien réalisé ». Et « bien réalisé » implique l'utilisation d'outils et de connecteurs de qualité et d'une technique appropriée.
