How to Use Solder Seal Wire Connectors: A Step-by-Step Guide

Comment utiliser des connecteurs de fils soudés : un guide étape par étape

Apprenez à utiliser des connecteurs à souder pour réaliser des connexions électriques rapides, fiables et étanches, sans sertissage. Tutoriel étape par étape avec conseils techniques et illustrations.

Quel est le connecteur le plus couramment utilisé aujourd’hui ? Vous lisez Comment utiliser des connecteurs de fils soudés : un guide étape par étape 41 minutes Suivant Quelle est la meilleure façon de dénuder un fil ?

Par HAISSTRONICA24 sept. 20250 commentaire

Que sont les connecteurs de fils à souder ?

Les connecteurs de fils à souder – également appelés connecteurs à souder thermorétractables , connecteurs à souder et à sceller ou connecteurs bout à bout à souder – sont des tubes isolés spéciaux qui relient les fils grâce à une combinaison de soudure basse température et de gaine thermorétractable. Chaque connecteur est constitué d'un manchon thermorétractable en polyoléfine transparent, doublé d'adhésif thermofusible aux extrémités, et d'une bague de soudure à bas point de fusion au centre. Sous l'effet de la chaleur, la bague de soudure fond et s'enroule autour des brins du fil, tandis que la gaine se rétracte et que les bagues adhésives scellent les extrémités, ce qui permet d'obtenir une connexion soudée , étanche et isolée en une seule étape. En d'autres termes, il s'agit de connecteurs bout à bout avec soudure à l'intérieur qui éliminent le besoin d'un fer à souder séparé et de ruban électrique ou d'un joint supplémentaire.

Contrairement aux connecteurs à sertir traditionnels qui reposent sur un sertissage mécanique, les connecteurs à souder créent une liaison électrique en soudant les fils ensemble en interne. Ils sont donc très pratiques pour les bricoleurs et les professionnels qui recherchent une jonction sûre et à faible résistance sans utiliser de fer à souder. Ces connecteurs sont parfois appelés « manchons à souder » ou « épissures thermorétractables » en raison de leur fonctionnement. Ils sont également étanches et résistants à la traction : l'adhésif fondu forme une barrière résistante à l'humidité, et la gaine thermorétractable maintient fermement l'isolant du fil. Une fois correctement chauffée, on obtient une épissure solide et étanche , aussi solide que le fil d'origine et très résistante à la corrosion et aux vibrations. .

Haisstronica , marque leader dans ce domaine, produit des connecteurs de fils à soudure haut de gamme, reconnus pour leur qualité. Par exemple, les connecteurs Haisstronica utilisent des bagues de soudure en cuivre étamé avec flux de colophane intégré et une gaine thermorétractable à double paroi de qualité marine pour une durabilité accrue. De nombreux utilisateurs privilégient les connecteurs à soudure et soudure Haisstronica pour leur fiabilité. Un utilisateur a d'ailleurs déclaré : « Haisstronica fabrique les meilleurs connecteurs que j'ai trouvés : la soudure ne fond pas sous un courant normal et les joints sont incroyablement solides et étanches. » Cela signifie qu'une connexion soudée correctement réalisée peut être utilisée dans les applications automobiles ou marines sans se défaire ni se corroder. Ces connecteurs sont couramment utilisés pour la réparation de câblage automobile, l'électronique marine et nautique, le câblage de motos et de VTT, les projets de bricolage domestiques et partout où une connexion soudée rapide, étanche et résistante aux vibrations est nécessaire.

Avantages des connecteurs à souder et à sceller

L'utilisation de connecteurs de fils soudés offre plusieurs avantages techniques pour les épissures électriques :

Pas besoin de fer à sertir ni de fer à souder : Pas besoin de pince à sertir ni de matériel de soudage traditionnel. Utilisez simplement un pistolet thermique pour souder et thermorétracter en une seule opération. Cela permet une installation sans soudure du point de vue de l'utilisateur : le connecteur lui-même contient la soudure. Cela simplifie le processus, surtout si vous n'avez pas accès à une prise de courant ou à un poste de soudage sur le terrain. (Bien qu'ils soient parfois appelés « connecteurs de fils sans soudure », notez que la soudure est simplement pré-chargée dans le manchon.)

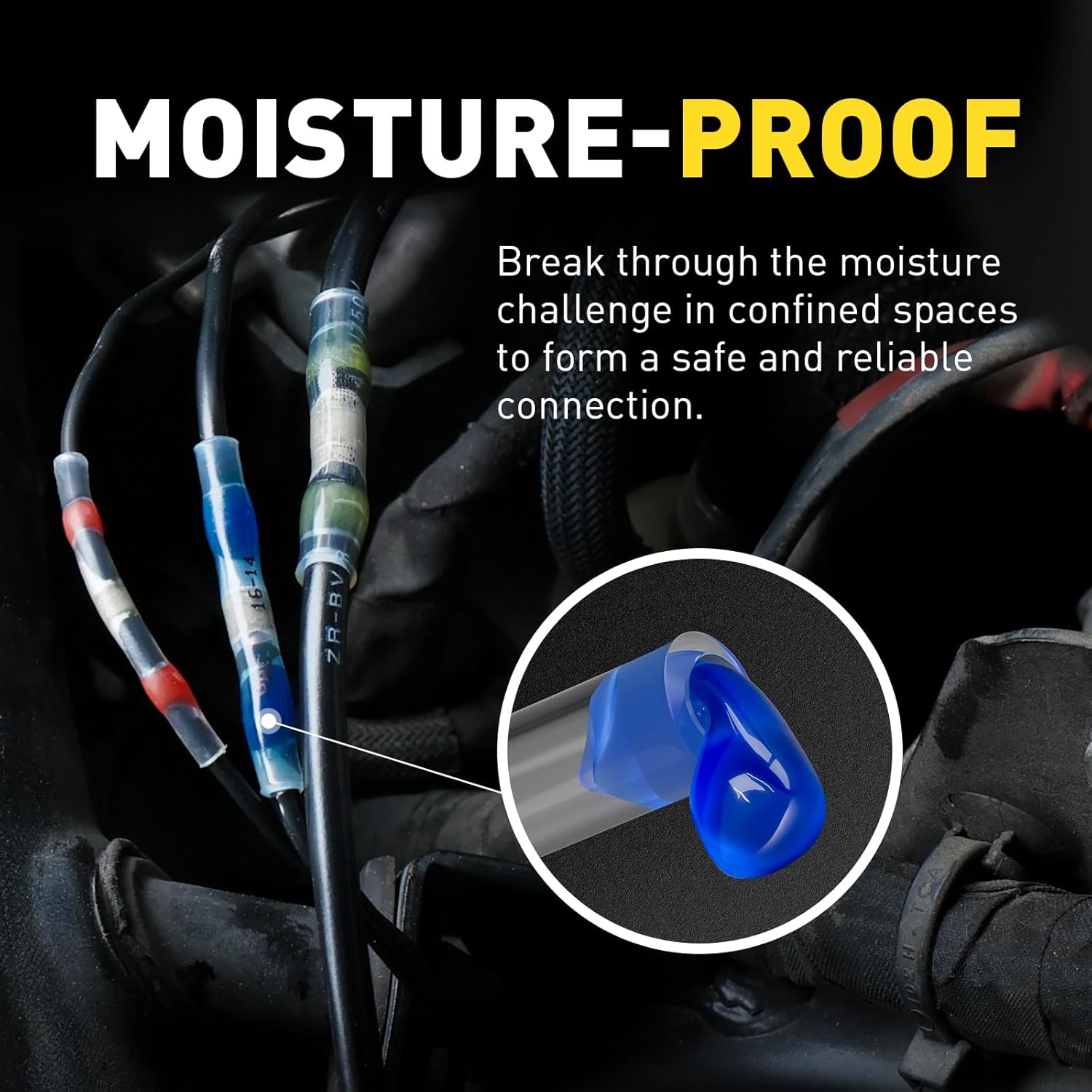

Épissures étanches et isolées : La gaine thermorétractable est doublée d'anneaux adhésifs thermofusibles à chaque extrémité, qui fondent et se scellent sous l'effet de la chaleur, créant ainsi une étanchéité parfaite autour de l'isolant du fil. L'épissure finie est généralement classée IP66/IP67, ce qui signifie qu'elle peut résister à l'eau, même à une brève immersion, sans infiltration d'eau. Ces connecteurs sont donc parfaits pour les applications marines ou automobiles où l'humidité est un problème. La gaine thermorétractable doublée d'adhésif assure également une bonne isolation électrique et une décharge de traction au niveau de la jonction.
Connexion électrique robuste : Le manchon de soudure interne assure une liaison métallurgique entre les fils. Une soudure bien réalisée présente une faible résistance électrique et une bonne résistance aux vibrations. En effet, lorsqu'elle est réalisée correctement, le fil se rompt souvent avant la soudure sous contrainte. La soudure utilisée est un alliage basse température (fusion autour de 138 °C / 280 °F) avec flux intégré, qui assure le mouillage des brins de cuivre et crée un chemin de conduction fiable. Une fois refroidi, le connecteur soudé forme une épissure conductrice solide qui minimise les chutes de tension.
Compact et propre : Les connecteurs bout à bout à souder n'encombrent pas le câblage. Fins et en ligne (épissure bout à bout), ils sont parfaits pour les faisceaux de câbles serrés ou les espaces restreints. Le diamètre de la connexion finale est généralement légèrement supérieur à celui de l'isolant d'origine, et la jonction est nette et professionnelle , sans ruban isolant ni barillets de sertissage encombrants. Le tube transparent permet également une inspection visuelle de la connexion (vous pouvez ainsi vérifier si la soudure a coulé et encapsulé les fils). .
Large compatibilité : Ces connecteurs fonctionnent avec des fils toronnés ou massifs et permettent de raccorder des fils de même calibre ou de calibres différents (dans la plage AWG du connecteur). Ils sont disponibles en plusieurs tailles, couvrant généralement des calibres de fil allant d'environ AWG 26 (très fin) à AWG 10 ou plus. La plupart des kits sont dotés d'un code couleur par taille pour une identification facile (par exemple, blanc pour les calibres AWG 26-24, rouge pour les calibres AWG 22-18, bleu pour les calibres AWG 16-14, jaune pour les calibres AWG 12-10, et parfois vert pour les calibres intermédiaires). En choisissant la taille appropriée, vous pouvez épisser n'importe quoi, des câbles électroniques délicats aux fils automobiles plus lourds.
Durabilité : Grâce à la combinaison d'une soudure et d'un boîtier étanche et isolé, ces connexions durent longtemps, même dans des conditions difficiles. On les appelle souvent connecteurs à souder de qualité marine , car ils résistent à l'eau salée, au carburant, à la saleté et aux températures extrêmes. Les connecteurs de qualité (comme ceux de Haisstronica) utilisent des tubes résistants à la chaleur (empêchant ainsi les fissures et la fusion) et ignifuges , ainsi que des bagues de soudure contenant suffisamment de soudure pour une jonction solide. Nombre d'entre eux sont testés pour répondre aux certifications de sécurité électrique telles que UL et CE .

En résumé, les connecteurs à souder offrent une solution tout-en-un : il suffit de « souder et de sceller en une seule étape ». – ce qui permet de gagner du temps tout en garantissant une connexion fiable. Voyons maintenant ce dont vous avez besoin pour les utiliser et comment installer correctement un connecteur à souder.

Outils et matériaux nécessaires

L'un des principaux avantages des connecteurs à souder est qu'ils ne nécessitent que peu d'outils . Voici ce que vous devez avoir sous la main :

Connecteurs de fils à souder : Vous aurez évidemment besoin des connecteurs. Assurez-vous de sélectionner la ou les tailles adaptées aux fils que vous souhaitez raccorder. Ces connecteurs sont disponibles en kits assortis de différentes tailles. Par exemple, le kit de 340 connecteurs de fils à souder Haisstronica (AWG 26–10) est un excellent kit tout-en-un qui comprend les tailles courantes de fils de 26 AWG à 10 AWG (blanc, rouge, bleu, jaune, vert) avec code couleur, couvrant ainsi la plupart des besoins des professionnels de l'automobile et du bricolage. Chaque connecteur est étiqueté ou codé couleur selon son calibre, facilitant ainsi le choix du bon.
Pince à dénuder/coupe-fils : Vous devrez dénuder les fils pour exposer les brins de cuivre. Un bon outil à dénuder vous permettra de ne pas endommager le fil. (Conseil : dénudez environ 6 à 12 mm d’isolant, selon la taille du connecteur et le chevauchement souhaité. En général, la longueur dénudée doit être légèrement supérieure à la largeur de l’anneau de soudure.)
Pistolet thermique : C’est la source de chaleur privilégiée pour l’installation des connecteurs à soudure. Un pistolet thermique permet une chaleur contrôlée et uniforme autour du connecteur. Un pistolet thermique électrique standard à température réglable (souvent entre 600 et 800 °F) est efficace. Par exemple, réglez le pistolet thermique sur environ 600 °F (315 °C) s’il est réglable. À cette température, le tube se rétractera rapidement et la soudure à basse température (qui fond à environ 280 °F) fondra en quelques secondes. De nombreux connecteurs indiquent une température recommandée ; sinon, un réglage moyen-élevé est généralement efficace. (Un sèche-cheveux ne chauffe généralement pas assez pour faire fondre la soudure ; il est donc déconseillé.)
Autres sources de chaleur (si vous ne disposez pas de pistolet thermique) : Vous pouvez utiliser un chalumeau ou un briquet au butane en cas de besoin, mais soyez extrêmement prudent . Une flamme nue peut facilement surchauffer et brûler la gaine thermorétractable. Si vous devez utiliser un briquet, utilisez une flamme douce (pas un chalumeau à jet) et effectuez des mouvements de va-et-vient pour répartir la chaleur. Maintenez la flamme juste sous le connecteur, sans le toucher directement, et surveillez attentivement la fusion de la soudure. Protégez la zone environnante de la flamme. N'utilisez une flamme nue qu'en dernier recours ; un pistolet thermique ou un mini-chalumeau thermique avec buse de diffusion est beaucoup plus sûr et donne des résultats plus uniformes.
Gants de protection ou pinces (facultatif) : Le connecteur chauffe pendant le processus et la soudure fondue peut provoquer des brûlures. Il est conseillé d'éviter de tenir le connecteur à mains nues pendant le chauffage. Vous pouvez utiliser une pince isolée ou une pince hémostatique pour maintenir les extrémités des fils, ou porter des gants résistants à la chaleur, notamment pour les connecteurs plus grands qui nécessitent plus de chaleur. Pensez également à porter des lunettes de protection si vous chauffez dans un espace restreint, au cas où de la colle chaude éclaterait (rare, mais possible).
Fils à connecter : Enfin, vous avez évidemment besoin des fils que vous souhaitez raccorder. Assurez-vous que les extrémités des fils sont propres (sans saleté, oxydation ni soudure usagée). Les fils toronnés fonctionnent mieux avec des connecteurs à soudure, mais comme indiqué précédemment, ils peuvent également fonctionner avec des fils pleins. Si vous raccordez un fil plein à un fil toronné , il est conseillé d'enrouler l'extrémité toronnée autour de l'âme pleine avant de souder afin d'améliorer le contact.

Préparation : Avant de commencer, il est utile d'avoir tout préparé. Coupez vos fils à la longueur souhaitée et dénudez les extrémités. Si les fils font partie d'un faisceau, vous pouvez échelonner les épissures (afin que les connecteurs ne soient pas tous regroupés au même endroit). De plus, si possible, glissez un morceau plus grand de gaine thermorétractable standard plus loin sur le fil avant de réaliser la soudure. Vous pouvez ensuite la rétracter sur toute l'épissure pour une isolation supplémentaire ou un meilleur regroupement, mais cette opération est facultative.

Maintenant, parcourons les instructions étape par étape sur l’utilisation de ces connecteurs à souder.

Étape par étape : Comment utiliser des connecteurs de fils soudés

Utiliser des connecteurs soudés est simple. Nous allons illustrer le processus avec un exemple simple de jonction de deux fils. Les mêmes étapes s'appliquent pour réparer un fil cassé ou épisser une longueur supplémentaire dans un faisceau de câbles. Suivez ces étapes pour une connexion soudée parfaite :

Étape 1 : Dénudage des fils – Commencez par dénuder les extrémités des deux fils à connecter. Retirez environ 8 à 10 mm d’isolant de chaque fil (pour les fils fins, dénudez-les légèrement moins ; pour les fils plus épais, un peu plus). Assurez-vous d’avoir du cuivre propre et nu . Si le fil est multibrins, torsadez légèrement les brins exposés pour les maintenir ensemble (cela évite les extrémités effilochées). Ne pré-soudez pas les fils avec un fer à souder ; ils doivent être simplement nus. L’objectif est d’avoir deux extrémités de fil nettes, prêtes à être jointes.

Étape 2 : Choisir le bon connecteur et l’enfiler – Choisissez un connecteur à souder de la taille adaptée au calibre du fil. Le fil doit s’insérer parfaitement dans le connecteur ; s’il est trop lâche, il vous faudra un connecteur plus petit. La plupart des connecteurs sont dotés de codes couleur et souvent de la plage AWG. Par exemple, utilisez un connecteur rouge pour les fils de calibre 22 à 18 AWG, bleu pour les fils de calibre 16 à 14 AWG, jaune pour les fils de calibre 12 à 10 AWG, etc. Une fois la taille souhaitée obtenue, glissez le tube du connecteur sur l’un des fils . Enfoncez-le de quelques centimètres dans le fil, en évitant de gêner l’extrémité dénudée pour le moment. (Il est généralement plus facile d’insérer le connecteur sur le fil le plus long ou le plus accessible en cas de différence.)

Conseil de pro : Assurez-vous que la bague de soudure du connecteur (la bande argentée au milieu) soit bien centrée sur la jonction exposée. Il est important d'enfiler la gaine au préalable, car vous ne pourrez pas la remettre en place une fois les fils connectés ! C'est comme penser à placer une gaine thermorétractable sur un fil avant de souder : ici, c'est le connecteur lui-même qui fait office de gaine. Gardez le connecteur à portée de main ; vous le glisserez à l'étape suivante.

Étape 3 : Raccordement des extrémités des fils (torsadage) – Prenez les deux extrémités dénudées et superposez-les . Pour une épissure bout à bout, alignez les fils de manière à ce que les sections exposées se chevauchent concentriquement. Il est souvent utile de torsader légèrement les fils pour former une liaison mécanique. Vous pouvez insérer l'extrémité dénudée d'un fil dans les brins de l'autre et les torsader, ou simplement disposer les extrémités dénudées parallèlement et les chevaucher, puis les torsader l'une autour de l'autre. Cette étape est techniquement facultative ; certains fabricants indiquent simplement que les fils se touchent sous la bague de soudure. Cependant, la torsadage est fortement recommandée pour une connexion plus solide. En entrelaçant ou en torsadant les brins, vous garantissez le contact des fils pendant la chauffe et une meilleure couverture de la soudure. Une méthode courante est similaire à une épissure Western Union (enroulement des fils l'un autour de l'autre). Assurez-vous que la section torsadée est suffisamment étroite pour pouvoir rentrer dans le tube du connecteur.

Étape 4 : Centrer le connecteur sur l'épissure – Glissez ensuite le connecteur à soudure sur la jonction de manière à ce que la bague de soudure soit positionnée directement sur les brins de fil exposés et joints . Le connecteur doit recouvrir uniformément la zone dénudée du fil, la bague de soudure étant approximativement centrée au point de chevauchement des deux extrémités du fil. Les bandes adhésives colorées à chaque extrémité du connecteur doivent recouvrir les parties isolées des fils de chaque côté de la jonction. En résumé, aucun fil dénudé ne doit dépasser du tube ; tout doit être enfermé. Vérifiez que les fils ne sont pas sortis ou séparés ; la jonction torsadée doit être intacte sous la bague de soudure. Ce positionnement est important pour une bonne étanchéité : la soudure doit fondre sur les fils dénudés et les extrémités thermorétractables doivent se sceller sur l'isolant du fil.

Étape 5 : Appliquer la chaleur uniformément – À l'aide de votre pistolet thermique (ou de votre chalumeau), commencez à chauffer le connecteur à souder. Maintenez la source de chaleur en mouvement autour du tube pour répartir la chaleur uniformément et éviter de brûler un point. Une bonne technique consiste à commencer par chauffer les extrémités du tube , à proximité des anneaux adhésifs, puis à se rapprocher du centre. Chauffer les extrémités provoque d'abord le rétrécissement du tube et l'adhérence de l'isolant du fil, ce qui maintient l'ensemble en place. Vous verrez le tube se contracter et l'adhésif fondre et suinter aux extrémités. Concentrez ensuite la chaleur au centre, sur l'anneau de soudure . Continuez à déplacer la source de chaleur sur toute la circonférence du connecteur. Le tube transparent vous permet d'observer l'anneau de soudure : il passe d'une bande solide à un liquide brillant qui pénètre dans les fils. N'arrêtez pas de chauffer tant que la soudure n'est pas complètement fondue et ne coule pas dans les brins du fil. Notez également que le tube devrait avoir complètement rétréci à ce stade, et vous pourriez voir un peu de cordon d'adhésif fondu à chaque extrémité, indiquant une bonne étanchéité.

Conseils de chauffage : Maintenez une distance de quelques centimètres (un ou deux pouces) entre la buse du pistolet thermique et le connecteur. Si vous utilisez un pistolet thermique, un mouvement circulaire ou latéral est idéal. À l'aide d'un briquet, passez-le d'avant en arrière sous l'épissure ; ne maintenez jamais la flamme au même endroit. Avec un pistolet thermique approprié, le processus complet ne prend généralement que 15 à 30 secondes pour les petits connecteurs, et jusqu'à 40 à 60 secondes pour les plus grands. Vous remarquerez d'abord que le tube se rétracte (son rapport de rétraction est généralement d'environ 3:1). Ensuite, vous remarquerez que l'anneau de soudure passe d'opaque à brillant en fondant. Lorsque la soudure s'écoule et que les brins du fil deviennent visibles à travers la soudure (la soudure sera aspirée par les brins de cuivre), vous pouvez arrêter de chauffer. Ne surchauffez pas excessivement une fois la soudure fondue : vous ne voulez pas brûler le tube. Si vous voyez de la fumée ou des traces de carbonisation, c'est que vous avez trop chaud à un endroit. Idéalement, utilisez juste assez de chaleur pour faire fondre complètement la soudure et obtenir un tube complètement rétréci et scellé.

Étape 6 : Laisser refroidir – Ne pas toucher – Une fois la soudure fondue, retirez le feu et laissez la connexion refroidir naturellement. Il est crucial de ne pas déplacer ni tirer sur les fils pendant que la soudure refroidit et se solidifie. La soudure est fondue et molle lorsqu'elle est chaude ; tout mouvement peut la détériorer ou la rendre « froide ». Laissez-la refroidir et durcir complètement pendant environ 10 secondes (pour les petits fils) à 30 secondes (pour les fils plus gros). Vous pouvez toucher délicatement le tube pour en mesurer la température (il doit être froid ou légèrement chaud avant de le manipuler). En refroidissant, la soudure se solidifie, solidifiant les fils, et l'adhésif prend, collant le tube à l'isolant du fil.

Étape 7 : Inspectez la connexion terminée . Une fois refroidi, inspectez votre travail . Le tube doit être entièrement rétracté, sans espace ni bulle. L'adhésif doit avoir coulé visiblement ; vous pourriez voir une fine couche de colle aux extrémités, formant un joint d'étanchéité avec l'isolant du fil. La soudure au centre doit avoir fondu et s'être infiltrée dans les brins du fil ; vous verrez souvent une soudure brillante autour des fils torsadés, et le contour des fils peut être visible à l'intérieur de la goutte de soudure. Aucun cuivre ne doit être exposé à l'extérieur du connecteur. Effectuez un test de traction léger sur la jonction : tirez sur chaque fil pour vous assurer qu'ils sont bien connectés. Une jonction correctement soudée ne se défera pas (le fil se cassera ailleurs avant la rupture de la jonction). Si tout semble correct, vous avez réussi votre épissure soudée !

Si la soudure n'a pas complètement fondu (par exemple, si elle ressemble encore à un anneau solide et n'a pas pénétré dans les fils), vous devrez réchauffer la soudure. Appliquez plus de chaleur jusqu'à ce que la soudure coule. À l'inverse, si vous avez accidentellement surchauffé et brûlé le tube ou que l'isolant du fil s'est fortement rétracté, il est préférable de le couper et de refaire l'épissure avec un connecteur neuf. Entraînez-vous sur un morceau de rechange si nécessaire pour maîtriser la technique.

En suivant ces étapes, vous créerez une connexion électrique solide et étanche , résistante à l'eau et sans contrainte. Le processus ne prend qu'une minute environ par connexion une fois maîtrisé. C'est une véritable satisfaction de voir la soudure fondre et de savoir que le joint est solide à l'intérieur de ce tube transparent !

Conseils de pro pour l'utilisation de connecteurs à soudure

Bien que le processus de base soit simple, voici quelques conseils supplémentaires et bonnes pratiques pour vous assurer d'obtenir les meilleurs résultats avec les connecteurs à soudure (thermorétractables) :

Utilisez la bonne quantité de chaleur : Les connecteurs à soudure fonctionnent avec une soudure basse température qui fond rapidement, mais il est nécessaire de la chauffer suffisamment. Une erreur fréquente est de ne pas utiliser suffisamment de chaleur ou une chaleur uniforme, ce qui entraîne une fusion partielle de la soudure. Si la soudure ne fond pas, mais que le tube rétrécit, augmentez le réglage ou le temps de chauffe de votre pistolet thermique. D'après les tests, à environ 200 °C, le tube d'un connecteur standard rétrécit, mais la bague de soudure peut ne pas fondre, même après quelques minutes. Utiliser un pistolet thermique à une température plus élevée (environ 300 °C ou plus) peut faire fondre la soudure en 30 secondes environ. En résumé : n'hésitez pas à utiliser la chaleur ; ces connecteurs sont conçus pour la supporter. Chauffez-les suffisamment pour que la soudure se liquéfie complètement.
Évitez les flammes nues autant que possible : Comme indiqué précédemment, un briquet ou un chalumeau peut surchauffer le tube de manière inégale. Si vous n'avez pas d'autre solution qu'une flamme, essayez un petit chalumeau à butane réglé à faible puissance. Maintenez une distance raisonnable pour éviter tout contact direct entre la flamme et le tube. Certaines personnes réussissent avec un briquet standard en restant juste sous le tube et en bougeant constamment ; cependant, vous risquez de carboniser le tube ou de ne pas faire fondre la soudure si vous êtes trop timide. Si vous voyez le tube noircir ou roussir, c'est un signe de brûlure. Un pistolet thermique avec une buse réfléchissante est le choix le plus sûr et un investissement rentable si vous effectuez de nombreuses connexions.
Un positionnement correct est essentiel : assurez-vous que la bague de soudure est centrée sur la partie exposée de l'épissure avant de chauffer. Si elle est décalée d'un côté, un fil risque de ne pas être suffisamment recouvert. Assurez-vous également que les fils sont suffisamment enfoncés dans le connecteur ; l'isolant de chaque fil doit se trouver sous les bandes colorées aux extrémités du connecteur. Si vous constatez un espace ou un fil exposé à l'extrémité après rétreint, le connecteur était probablement trop grand ou mal positionné. L'utilisation d'un connecteur de taille adaptée (afin que les fils s'ajustent parfaitement) favorise l'efficacité de la soudure et de l'adhésif.
Un connecteur = deux fils (généralement) : Les connecteurs à souder standard sont destinés à relier deux extrémités de fils . Si vous devez connecter trois fils ou plus en un seul point (épissure en T ou en dérivation), il existe des connecteurs à souder spéciaux à trois voies (en forme de Y ou avec plusieurs anneaux de soudure). Vous pouvez également joindre d'abord deux fils, puis épisser le troisième à l'un des deux à l'aide d'un autre connecteur, mais c'est une solution de contournement. Il est préférable d'utiliser des connecteurs à souder à trois voies adaptés pour une solution pratique si vous effectuez fréquemment des épissures en dérivation. Dans la plupart des cas (réparation d'une rupture ou rallongement d'un fil), l'épissure bout à bout à deux extrémités est idéale.
Soutenez les fils si nécessaire : Une fois installée, la partie soudée est relativement rigide (la soudure solidifie la jonction). Dans les environnements à fortes vibrations (comme sur un moteur de voiture ou de bateau), il est conseillé de soutenir le fil des deux côtés de l'épissure afin qu'il ne fléchisse pas aux extrémités de la partie rigide. Vous pouvez utiliser des serre-câbles ou des colliers pour fixer les fils et minimiser les vibrations ou les contraintes de traction sur la jonction. La gaine thermorétractable et l'adhésif offrent une protection contre les contraintes, mais pour une meilleure longévité, réduisez les contraintes mécaniques constantes sur la connexion.
Ne surchargez pas la connexion : Ces connecteurs sont très fiables lorsqu'ils sont utilisés conformément à leurs spécifications. Cependant, n'oubliez pas que la capacité de transport de courant de l'épissure reste limitée par le calibre du fil et la qualité de la connexion. Un connecteur correctement soudé peut supporter le même courant que le fil lui-même dans la plupart des cas (et les connecteurs Haisstronica utilisent des manchons en cuivre étamé pour une conductivité maximale). ). Ceci dit, évitez de les utiliser sur des fils proches de la limite supérieure de leur courant admissible dans des environnements extrêmement chauds. Dans ce cas, certains ingénieurs pourraient préférer un sertissage ou une connexion mécanique, car une chaleur très élevée (supérieure au point de fusion de la soudure, d'environ 138 °C) pourrait, en théorie, la faire fondre à nouveau. En pratique, si votre câblage chauffe autant, d'autres problèmes se posent. Néanmoins, respectez les pratiques électriques standard : utilisez un fil et un connecteur de section adaptée au courant de votre application. Par exemple, utilisez les connecteurs jaunes (généralement les plus gros) pour les fils de gros calibre transportant des courants plus élevés (comme les circuits automobiles de 30 A), et n'essayez pas de forcer un courant élevé à travers un fil/connecteur fin.
Entraînement sur un morceau de fil : Si vous débutez avec les connecteurs à soudure, il est conseillé de commencer par vous entraîner sur un morceau de fil de rechange. Dénudez deux courts fils, connectez-les à un connecteur de rechange et chauffez-le. Cela vous permettra d'évaluer la quantité de chaleur et le temps nécessaires, ainsi que le comportement du connecteur (rétrécissement, fusion de l'adhésif, écoulement de la soudure). Cela vous permettra de prendre confiance avant de vous lancer dans un projet réel où la longueur des fils pourrait être limitée.
Travaillez dans un environnement sec et sans vent : Pour chauffer, privilégiez un environnement calme (sans vent fort ni pluie). À l'extérieur, une brise peut rapidement dissiper la chaleur ou provoquer une flamme. L'humidité doit être absente pendant l'installation : la chaleur ferait bouillir l'eau, ce qui pourrait produire de la vapeur susceptible d'altérer la qualité de la soudure ou de rester emprisonnée. Sur le terrain, protégez l'épissure du vent et assurez-vous qu'elle est relativement sèche. Une fois installés, les connecteurs sont étanches, mais veillez à ce que les composants soient secs.
Stockage : Conservez votre kit de connecteurs à souder dans un endroit frais et sec. Une chaleur excessive peut les faire fondre partiellement ou dégrader l'adhésif à long terme. Évitez également de les écraser ; les bagues de soudure peuvent se déformer mécaniquement si les connecteurs sont écrasés. La plupart des kits (comme celui de Haisstronica) sont livrés dans une boîte compartimentée ; utilisez-la pour trier les différentes tailles. Ainsi, lorsque vous avez besoin d'un connecteur à souder rapide , vous trouverez facilement la taille adaptée.

En suivant ces conseils, vous vous assurerez que chaque épissure de soudure que vous réalisez est de qualité professionnelle, électriquement saine et bien protégée des éléments.

Applications et cas d'utilisation

Les connecteurs de fils soudés sont incroyablement polyvalents et sont devenus une solution incontournable dans de nombreux scénarios de câblage électrique. Voici quelques applications et contextes courants où ces connecteurs se distinguent :

Câblage automobile et véhicule : Ces connecteurs sont largement utilisés pour les projets de câblage de voitures, motos, quads et remorques. Par exemple, pour installer un nouvel autoradio, brancher des rampes d'éclairage à LED ou réparer des fils cassés dans le faisceau de câbles de votre véhicule, les connecteurs à soudure facilitent le travail. Ils assurent des connexions automobiles sûres , résistantes aux vibrations et aux variations de température sous le capot. Grâce à leur joint étanche, ils sont parfaits pour le câblage des remorques ou des camping-cars exposés aux éclaboussures de la route, ou pour les épissures sur le câblage d'origine sans risque de corrosion. De nombreux électriciens automobiles amateurs, et même professionnels, les ont sous la main pour des réparations rapides et fiables sur les systèmes 12 V. (Remarque : pour une utilisation automobile, veillez à éloigner la section connectée des sources de chaleur directes du moteur ou de l'échappement afin de maintenir une température bien inférieure au point de fusion de la soudure.)
Électronique marine et bateau : En milieu marin, l'étanchéité des connexions est indispensable. C'est pourquoi les connecteurs à souder sont souvent commercialisés comme des connecteurs à souder de qualité marine ou des épissures marines . Que vous connectiez la pompe de cale, les feux de navigation ou le système audio d'un bateau, ces connecteurs offrent une jonction résistante à la corrosion . Le tube adhésif empêche l'eau salée de pénétrer dans l'épissure, et le cuivre étamé utilisé dans ces connecteurs de qualité résiste à la corrosion. Les marins et les réparateurs de bateaux les utilisent pour leur praticité : plus besoin de transporter un fer à souder et un onduleur jusqu'au quai. Un simple pistolet thermique (ou même un chalumeau thermorétractable au butane) suffit pour réparer ou installer le câblage sur site en toute confiance, avec l'assurance d'une connexion étanche.
Équipements tout-terrain et de plein air : Les véhicules tout-terrain, les motos tout-terrain, les motoneiges et les équipements motorisés d'extérieur (comme les tondeuses à gazon et les tracteurs) bénéficient de la résistance aux vibrations et de l'étanchéité des connecteurs à souder. Ils sont souvent utilisés dans les kits d'éclairage de rechange, les installations de treuils et la réparation de câbles endommagés par une utilisation intensive. De même, les systèmes d'éclairage extérieur (éclairage paysager, pompes de piscine, commandes d'irrigation) peuvent les utiliser pour les épissures enterrées ou exposées aux intempéries. Assurez-vous toujours que la plage de température du connecteur est acceptable si le câblage est exposé à des températures ambiantes très élevées ; la plupart des connecteurs fonctionnent bien entre -40 °C et +125 °C, ce qui couvre la plupart des situations extérieures.
Projets électriques DIY : Bien que les connecteurs à soudure ne soient généralement pas utilisés dans les boîtes de jonction électriques (le câblage domestique utilise généralement des serre-fils vissés, conformément à la réglementation), ils peuvent être très utiles pour les projets basse tension et les loisirs créatifs. Par exemple, si vous installez des bandes LED et devez rallonger les fils, ou si vous réparez les fils d'un appareil électroménager sur un cordon d'aspirateur ou de lampe (encore une fois, basse tension continue ou faible courant alternatif), ces connecteurs peuvent s'avérer pratiques. Autre exemple : l'électronique DIY : les personnes qui construisent des costumes de cosplay, des voitures télécommandées, des drones ou des projets Arduino peuvent utiliser de petits connecteurs à soudure pour joindre les fils sans avoir à souder à la main, ce qui accélère l'assemblage. Ils sont également utiles dans les installations audio de voiture pour connecter solidement les fils de haut-parleurs ou les câbles d'alimentation sans ruban adhésif.
Travaux industriels et de prototypage : En maintenance industrielle, si un fil d'un capteur ou d'un moteur est cassé sur une machine, un connecteur à soudure étanche peut être un moyen rapide de le réparer et d'empêcher l'eau ou l'huile de pénétrer, permettant ainsi à la machine de fonctionner à nouveau. Ils sont également utilisés en prototypage ou en laboratoire, où il peut être nécessaire d'épisser rapidement un composant pour tester un produit. Grâce à leur simplicité d'utilisation et à leur faible outillage, les techniciens peuvent emporter plusieurs tailles de connecteurs avec eux, ainsi qu'un pistolet thermique sans fil, pour les réparations d'urgence.
Aviation et spécialité : Dans certains câblages d'aviation légère ou de drones, ces connecteurs peuvent être utilisés pour des réparations rapides sur le terrain, bien que l'aviation privilégie traditionnellement les épissures à sertir. Respectez toujours les normes industrielles en vigueur (pour les systèmes critiques des aéronefs, le sertissage peut être obligatoire). Pour les drones personnels ou les drones de loisir, les épissures à souder permettent de gagner du poids et de réduire les efforts de soudure.

En bref, chaque fois que vous devez raccorder des fils, notamment dans un environnement humide ou vibrant, les connecteurs à souder et à sceller sont une option intéressante. Leur popularité sur le marché des pièces détachées automobiles et marines est justifiée, et ils font leur apparition dans les trousses à outils des électriciens, des mécaniciens et des bricoleurs. Ils offrent un moyen pratique de réaliser une épissure permanente , souvent plus solide et mieux protégée qu'une simple connexion par sertissage ou par vissage.

Foire aux questions (FAQ)

Q1 : Ai-je besoin d'un outil spécial pour chauffer les connecteurs à souder ?
R1 : Aucun outil spécifique n’est requis, mais vous avez besoin d’une source de chaleur, généralement un pistolet thermique . Un pistolet thermique électrique standard (utilisé pour les gaines thermorétractables ou le décapage de peinture) est le meilleur choix pour une chaleur uniforme. Certains utilisent un micro-chalumeau au butane ou au propane ; ceux-ci peuvent fonctionner, mais attention à ne pas brûler les gaines. En cas de besoin, un briquet ordinaire peut faire fondre la soudure, mais il est plus difficile à contrôler et risque de carboniser le connecteur. Si vous prévoyez de réaliser de nombreuses connexions, investir dans un bon pistolet thermique (même compact et autonome) est judicieux pour des résultats constants.

Q2 : Comment savoir quelle taille de connecteur à souder utiliser pour mon fil ?
A2 : Les connecteurs à souder sont généralement vendus en kits assortis de plusieurs tailles, chacune codée par couleur. Les tailles correspondent aux calibres de fils. Par exemple, dans de nombreux kits : le blanc correspond aux fils de calibre 26 à 24 AWG (petits fils), le rouge aux fils de calibre 22 à 18 AWG, le bleu aux fils de calibre 16 à 14 AWG, le jaune aux fils de calibre 12 à 10 AWG et parfois le vert aux fils de calibre 20 à 16 AWG (selon la marque). Consultez les informations produit pour connaître le calibre exact de chaque couleur. Pour choisir, utilisez un connecteur dont la gamme correspond au calibre de votre fil. Il doit être assez serré : l’isolant du fil dénudé doit correspondre approximativement au diamètre intérieur de l’extrémité du connecteur. Si le fil est à mi-chemin entre deux calibres (par exemple, du 16 AWG pourrait convenir au vert ou au bleu), choisissez celui où le fil dénudé et son isolant peuvent facilement s’insérer sans laisser trop d’espace vide. Un connecteur trop grand risque de ne pas pouvoir se rétracter correctement, et un connecteur trop petit ne s’adaptera évidemment pas au fil. L'utilisation de la taille correcte garantit que la quantité de soudure est appropriée au fil et que le manchon thermorétractable se scellera correctement.

Q3 : Les connecteurs de fils soudés sont-ils vraiment étanches ?
R3 : Lorsqu'ils sont correctement chauffés et rétractés, oui, ils forment un joint étanche autour de l'épissure. L'adhésif qui fond aux extrémités agit comme de la colle scellant le tube à l'isolant du fil, empêchant ainsi toute pénétration d'eau. De nombreux fabricants les annoncent comme étant étanches (IP67), ce qui signifie qu'ils peuvent résister à une immersion dans l'eau jusqu'à une certaine profondeur/durée. Concrètement, ils résistent à la pluie, aux éclaboussures et même à l'immersion (à condition que les extrémités soient bien scellées). Pour une utilisation marine, ils sont excellents car ils empêchent l'eau salée de pénétrer dans la connexion, ce qui constitue un avantage considérable par rapport aux connecteurs à sertir simples. Cependant, notez que « étanches » suppose que l'eau ne peut pas passer par l'isolant du fil lui-même ; si vous entaillez ou perforez l'isolant menant au connecteur, l'eau pourrait s'infiltrer le long des brins. Assurez-vous donc que vos fils et votre connecteur sont intacts. De plus, après l'installation, ne tirez pas sur les fils ; si vous tirez assez fort pour arracher partiellement un fil, vous risquez de créer un trou propice à l'humidité. En résumé, un connecteur à soudure correctement installé fournit une épissure scellée qui est à peu près aussi étanche qu'une épissure de fil peut l'être pratiquement.

Q4 : Puis-je utiliser ces connecteurs pour des connexions à courant élevé ou critiques ?
A4 : Les connecteurs à soudure sont utilisés avec succès dans les circuits automobiles et marins transportant des courants modérés (par exemple, 5 A, 10 A, 15 A, etc.). Pour les câbles à très fort courant (par exemple, les câbles de batterie de gros calibre ou les fils de démarreur), ils peuvent ne pas convenir, car ces fils sont souvent plus gros que ceux fournis avec ces connecteurs, et les cosses serties sont généralement préférées pour les courants extrêmement élevés. De plus, certaines normes industrielles (comme celles de l'ABYC maritime ou de l'aérospatiale) recommandent de ne pas utiliser uniquement la soudure dans les circuits critiques , car une surchauffe du joint (bien supérieure aux conditions normales) pourrait faire fondre la soudure. Cela dit, en conditions normales de fonctionnement, un connecteur à soudure correctement fabriqué est très robuste : la soudure utilisée a un point de fusion correct (bien supérieur à la température ambiante ; seule une surcharge prolongée ou une flamme directe la ferait fondre). De nombreux utilisateurs signalent que ces connecteurs supportent des courants automobiles (même 20 à 30 A sur des fils plus épais) sans aucun problème de surchauffe. En cas de doute ou si la connexion est critique (par exemple, capteur d'airbag, etc.), vous pouvez opter pour un connecteur professionnel à sertir et à sceller. Cependant, pour la plupart des travaux de bricolage et de réparation , ils peuvent supporter le courant, à condition d'utiliser un connecteur de calibre approprié . Veillez à toujours respecter ou dépasser la capacité de courant du fil. Par exemple, n'essayez pas de faire passer 30 A dans un petit fil de calibre 22 AWG avec un connecteur blanc ; il s'agit d'une limitation du fil, et non d'un défaut du connecteur. Utilisé correctement, le connecteur ne sera pas le maillon faible.

Q5 : Quelle est la différence entre ces connecteurs à souder et les connecteurs à sertir classiques ?
A5 : Les deux servent à joindre deux fils, mais ils le font différemment :

Un connecteur à sertir est doté d'une virole métallique que l'on sertit (déforme) mécaniquement autour des fils, et souvent d'une gaine thermorétractable. Il nécessite une pince à sertir, et la qualité de la connexion dépend d'un sertissage correct.
Un connecteur à souder utilise de la soudure pour relier les fils, et la gaine thermorétractable est intégrée à l'enveloppe extérieure avec adhésif. Son installation ne nécessite que de la chaleur, sans outil de sertissage.

Performances électriques : Un bon sertissage, comparé à une bonne soudure, offre une faible résistance et une grande robustesse. Les connecteurs à sertir sont traditionnels dans l'automobile et la marine et sont très fiables lorsqu'ils sont utilisés avec l'outil approprié. Les connecteurs à soudure constituent une alternative plus récente, permettant une soudure et une étanchéité en une seule étape, ce que beaucoup trouvent plus pratique. Ils éliminent la possibilité d'un sertissage parfait, car la soudure coule pour combler les espaces. Cependant, il est essentiel de chauffer correctement : une soudure mal chauffée peut être plus fragile qu'un sertissage correct. Il est donc important de suivre la technique appropriée (comme décrit ci-dessus). Concernant la décharge de traction : les connecteurs à sertir ont souvent un corps serti qui saisit également l'isolant ; les connecteurs à soudure utilisent la gaine thermorétractable adhésive pour la décharge de traction. Les deux, lorsqu'ils sont bien réalisés, offrent une bonne résistance aux vibrations.

En pratique, les connecteurs à souder sont parfaits pour les bricoleurs ou lorsqu'on ne dispose pas d'outils de sertissage coûteux. Ils sont particulièrement efficaces pour les réparations sur site (aucune alimentation électrique n'est requise, à l'exception peut-être d'un pistolet thermique au butane). Certains professionnels utilisent une approche combinée (sertir puis souder) dans les cas critiques, mais ce n'est pas nécessaire pour la plupart des réparations. En bref, les connecteurs à souder simplifient la réalisation d'une connexion électrique solide grâce à la soudure et au produit d'étanchéité intégrés. Beaucoup les considèrent comme « les connexions de fils les plus simples (pas besoin de fer à souder) », comme l'indique le titre d'une vidéo. Ils constituent une excellente option pour la plupart des travaux de câblage basse tension.

Q6 : Où puis-je acheter des connecteurs à souder de qualité ?
A6 : Les connecteurs de fils à souder sont devenus très populaires et sont donc facilement disponibles. Vous pouvez les trouver dans les magasins de pièces automobiles comme AutoZone ou Harbor Freight, les magasins de bricolage et les plateformes de vente en ligne. Cependant, la qualité peut varier. Il est recommandé d'acheter auprès d'une marque réputée pour garantir la qualité de la soudure et des tubes. Haisstronica est une marque réputée pour la fiabilité de ses connecteurs. Elle propose des kits de différentes tailles (par exemple, le kit de 340 pièces mentionné précédemment ou des packs plus petits) avec des matériaux de qualité marine. Wirefy est une autre marque, ainsi que Kuject, Sopoby, etc., mais les produits Haisstronica sont très appréciés par la communauté (et sont certifiés). Si vous recherchez « connecteurs de fils à souder » sur Amazon ou en ligne, privilégiez ceux qui bénéficient d'avis positifs et de spécifications claires. Pour plus de commodité, vous pouvez acheter directement sur la boutique en ligne de Haisstronica , qui propose toute la gamme de connecteurs et de kits à souder. Ils sont souvent présentés dans des boîtes bien organisées, chaque taille étant séparée. En résumé, achetez un kit décent et il vous durera pendant de nombreux projets de câblage – avoir un assortiment sous la main est très utile.

Q7 : Des conseils pour les connexions multiples ou l'épissure d'un faisceau ?
A7 : Si vous devez réaliser plusieurs épissures à proximité (par exemple, réparer plusieurs points de rupture sur un faisceau de câbles), essayez de les échelonner le long des fils. Ainsi, une fois tous les connecteurs installés, ils ne seront pas regroupés : l'échelonnement préserve la flexibilité du faisceau et facilite son enroulement ou son enroulement ultérieur. Veillez également à l'ordre : si vous devez faire passer le câblage par un conduit ou un trou, faites-le avant d'ajouter les connecteurs à souder, car le connecteur légèrement plus épais risque de ne pas passer dans les petits trous que le fil brut pourrait passer. Enfin, si vous avez de nombreux fils à raccorder (par exemple, pour raccorder un câble à 4 fils à un autre câble à 4 fils), procédez-les un par un pour éviter toute confusion, et pensez à utiliser des couleurs ou des étiquettes de connecteurs différentes pour savoir à quoi correspond chaque fil. La transparence de ces connecteurs est un atout : vous pouvez voir la couleur des fils à travers eux lors de la vérification de votre travail.

Vous devriez maintenant maîtriser parfaitement l'utilisation des connecteurs à souder pour réaliser des épissures fiables. Avec un peu de pratique, vous constaterez que ces connecteurs à souder thermorétractables accélèrent les tâches de câblage et offrent des résultats de qualité professionnelle. Plus besoin de manipuler soudure, flux, gaine thermorétractable et ruban adhésif : tout est géré en une seule opération. Que vous répariez le câblage de votre bateau, ajoutiez des phares à votre camion ou réalisiez un projet électronique DIY, les connecteurs à souder et à souder vous feront gagner du temps et vous donneront confiance en la connexion.

En conclusion , les connecteurs de fils soudés révolutionnent les réparations et les montages électriques rapides . Ils allient le meilleur des connexions soudées (excellente conductivité et résistance) à la meilleure isolation thermorétractable (étanchéité et serre-câble). Pour les utilisateurs à l'aise technique, ils offrent une solution performante qui répond aux exigences des environnements difficiles. Essayez-les pour votre prochain projet de câblage ; à condition de suivre la bonne technique : dénuder, insérer, chauffer et refroidir, vous obtiendrez une épissure d'une solidité à toute épreuve.
