Quel est le connecteur le plus couramment utilisé aujourd’hui ?

Dans le monde du câblage électrique et de l'électronique, il existe de nombreux types de connecteurs, des simples cosses aux fiches multibroches sophistiquées. Mais quel est le connecteur le plus couramment utilisé aujourd'hui ? En électricité générale (notamment pour l'épissure des fils), un type de connecteur se distingue par son utilisation répandue : le connecteur à épissure bout à bout (souvent appelé simplement « connecteur bout à bout »). En fait, le connecteur à épissure bout à bout est souvent cité comme le connecteur le plus utilisé pour raccorder les fils. Cet article explique pourquoi les connecteurs bout à bout sont si répandus, comment ils se comparent aux autres types de connecteurs et les meilleures pratiques d'installation. Nous aborderons également les différentes variétés ( des connecteurs bout à bout en vinyle de base aux connecteurs bout à bout thermorétractables avancés) et vous donnerons des conseils pour garantir une connexion fiable.

Que vous soyez un passionné d'automobile réparant un faisceau de câbles ou un bricoleur travaillant sur des appareils électroniques domestiques ou marins, comprendre les connecteurs bout à bout et leurs alternatives vous aidera à réaliser des connexions électriques sûres et durables. Haisstronica , marque réputée pour ses connecteurs de fils de qualité, propose une large gamme de connecteurs bout à bout et d'outils associés, que nous vous présenterons pour des exemples et des illustrations. À la fin de cette présentation approfondie, vous saurez pourquoi les connecteurs bout à bout sont la solution idéale pour la plupart des travaux de câblage actuels et comment les utiliser comme un pro.

Types de connecteurs électriques courants (et pourquoi les connecteurs bout à bout règnent en maître)

Il est utile de comprendre d'abord le contexte des connecteurs électriques courants. Différents types de connecteurs sont conçus pour des applications spécifiques en câblage. Voici quelques-uns des plus courants :

• Cosse à anneau : Une cosse à anneau (parfois appelée connecteur à anneau ) est un anneau rond qui peut être boulonné ou vissé à un goujon ou une vis. Elle est généralement utilisée pour fixer des fils aux points de mise à la terre ou aux bornes de la batterie. Par exemple, on trouve souvent une cosse à anneau sur le fil de terre d'une voiture ou sur un câble de batterie. Elle assure une connexion boulonnée sécurisée.

• Cosses à fourche : Les cosses à fourche (aussi appelées cosses à fourche ou connecteurs à fourche) ont une forme de fourche ou de lame. Elles sont disponibles en paires mâles et femelles (la cosse mâle est une lame et la cosse femelle est une embase). Les cosses sont très courantes pour connecter des fils à des composants tels que des interrupteurs, des relais et des haut-parleurs. En fait, la cosse à fourche femelle est l'un des types de connecteurs les plus courants pour brancher des fils sur les bornes des appareils. La version à fourche se fixe rapidement sous une vis et se retire facilement, ce qui facilite les connexions.

• Connecteurs Bullet : Les connecteurs Bullet sont constitués d'une cosse mâle ronde et d'une prise femelle. Ils relient deux fils de manière amovible (la cosse se branche sur la prise). Ils étaient fréquemment utilisés comme connecteurs d'origine sur les voitures anciennes (par exemple, les Ford et Mercury classiques). Les connecteurs Bullet permettent de débrancher les fils, mais ils sont moins courants aujourd'hui et peuvent être un peu délicats : ils sont plus difficiles à séparer sans tirer sur le fil, et moins répandus dans les câblages modernes. . Néanmoins, vous pouvez les rencontrer sur des motos ou dans des faisceaux de câbles automobiles plus anciens.

• Connecteurs à déconnexion rapide et dérivations en T : Ces connecteurs comprennent divers connecteurs autodénudants (comme les connecteurs en T en plastique qui permettent de se connecter à un fil existant sans le couper). Ils sont pratiques, mais souvent moins fiables qu'une connexion sertie solide. Les paires de cosses à déconnexion rapide (comme les cosses plates ou à cosses rondes) permettent d'entretenir ou de remplacer des composants sans couper les fils.

• Capuchons de connexion (connecteurs à visser) : Dans le câblage des bâtiments et des maisons, les connecteurs à visser (souvent appelés capuchons de connexion ) sont très courants. Ce sont des capuchons en plastique qui s'enroulent autour de deux ou plusieurs fils dénudés à âme massive pour les maintenir ensemble. Les capuchons de connexion sont populaires dans le câblage résidentiel CA (par exemple, pour connecter les fils domestiques dans des boîtes de jonction) car ils sont rapides et conformes aux normes pour les fils domestiques en cuivre massif. Cependant, ils ne sont généralement pas utilisés dans les projets automobiles ou électroniques avec des fils toronnés : les vibrations peuvent les desserrer et ils sont moins sûrs sur les conducteurs à brins fins. Pour ces applications, les connecteurs à sertir sont privilégiés.

• Épissures à fût / Connecteurs bout à bout : Cette catégorie est notre priorité. Les connecteurs bout à bout sont de courts connecteurs cylindriques destinés à relier deux fils bout à bout à l'intérieur d'un fût serti. Un fil est inséré à chaque extrémité du connecteur, et le fût métallique est serti pour maintenir les fils fermement, les épissant ainsi en ligne continue. Les connecteurs bout à bout sont très courants pour réparer ou rallonger les fils, car ils sont simples, peu coûteux et assurent une connexion en ligne fiable. Comme nous le verrons, ils sont sans doute les connecteurs les plus courants pour l'épissure de fils dans les secteurs automobile, maritime et électrique général.

Chaque type de connecteur ci-dessus a une fonction spécifique. Par exemple, les cosses à œil et à fourche sont idéales pour fixer des fils à des composants (goujons, vis, lames), tandis que les connecteurs bout à bout sont idéaux pour joindre des fils entre eux. En fait, les connecteurs bout à bout sont considérés comme la solution idéale pour épisser un fil coupé ou rompu.

Il est important de noter que si les connecteurs à fourche femelles sont les plus courants pour connecter un fil à un composant (par exemple, brancher un fil sur une borne d'enceinte), les connecteurs bout à bout dominent en matière de connexion fil à fil . Compte tenu de leur importance et de leur popularité, examinons de plus près ce que sont les connecteurs bout à bout et pourquoi ils sont si largement utilisés.

Que sont les connecteurs bout à bout (connecteurs d'épissure bout à bout) ?

Un connecteur bout à bout est un connecteur électrique court en forme de tube permettant de raccorder deux fils bout à bout. Le nom « épissure bout à bout » vient du principe de raccorder deux extrémités de fils à l'intérieur du connecteur. Il s'agit d'un connecteur à sertir cylindrique doté d'une ouverture à chaque extrémité pour le passage des fils. Le centre du connecteur est constitué d'un corps de sertissage solide (parfois doté d'une butée interne pour centrer les fils). Lorsque les deux extrémités sont serties sur les fils insérés, elles forment un chemin électrique continu.

Dans la construction, un connecteur bout à bout classique est un tube métallique (généralement en alliage de cuivre, souvent étamé) recouvert d'un manchon isolant . Le corps métallique assure la connexion électrique une fois serti, et l'isolant (vinyle, nylon ou matériau thermorétractable) recouvre l'épissure exposée pour éviter les courts-circuits et assurer la décharge de traction. Comme le décrit succinctement une source : « Il s'agit généralement d'un tube en cuivre recouvert d'un isolant en PVC. » Cette conception simple rend les connecteurs bout à bout faciles à utiliser, même pour les débutants.

Fonctionnement des connecteurs bout à bout : on commence par dénuder les extrémités des deux fils à joindre (généralement environ 6 mm de fil nu). Une extrémité dénudée est insérée d'un côté du connecteur, et l'autre de l'autre côté. Idéalement, les fils se rejoignent au milieu du connecteur. Ensuite, à l'aide d'une pince à sertir, on comprime (sertisse) fermement le corps métallique sur chaque extrémité. Le sertissage soude à froid le connecteur sur les fils, créant ainsi une connexion électrique solide. Le fil joint peut transporter le courant presque comme un fil continu, et l'isolant du connecteur recouvre le métal nu. Les connecteurs bout à bout sont des connecteurs en ligne , ce qui signifie que le fil continue en ligne droite. Cela facilite le regroupement ou le câblage du fil épissé avec d'autres, contrairement aux connecteurs qui effectuent un angle de 90°. .

Autres noms : Les connecteurs bout à bout peuvent également être appelés connecteurs d'épissure bout à bout , épissures bout à bout ou connecteurs cylindriques . (Certains les appellent même épissures bout à bout , mais il s'agit simplement d'un terme familier pour désigner la même chose : un connecteur qui épisse des fils.) À l'écrit, vous pourriez voir « connecteur d'épissure bout à bout » avec un trait d'union, ou même le terme concaténé « buttsplice » . Rassurez-vous, tous ces termes désignent le même dispositif de base. En substance, une épissure de fil avec connecteur bout à bout est l'un des moyens les plus simples de joindre deux fils.

Les connecteurs bout à bout étant très courants, ils constituent un élément essentiel de la trousse à outils de tout électricien ou mécanicien. Si vous ouvrez un kit de réparation de câblage, vous y trouverez presque certainement un assortiment de connecteurs bout à bout. Par exemple, les kits de connecteurs de fils Haisstronica comprennent de nombreuses épissures bout à bout de différentes tailles, souvent codées par couleur selon le calibre. Le kit de connecteurs bout à bout à sertir thermorétractables (330/420/580 pièces) est une option populaire. Il contient un assortiment de connecteurs bout à bout isolés couvrant des calibres de fil allant de 26 à 10 AWG, le tout dans un coffret pratique. Vous avez ainsi la taille idéale pour presque tous vos travaux (plus d'informations sur les types de connecteurs thermorétractables prochainement).

Pourquoi les connecteurs bout à bout sont-ils si courants ?

Alors, pourquoi l'épissure bout à bout est-elle le connecteur le plus courant pour tant d'applications ? Plusieurs raisons principales expliquent son omniprésence en électricité :

• Polyvalence pour la réparation et l'épissure de fils : Les connecteurs bout à bout sont parfaits pour réparer un fil cassé ou en rallonger un. Au lieu de faire passer un fil entièrement neuf, vous pouvez épisser une nouvelle section à l'aide de deux connecteurs bout à bout (un à chaque extrémité du nouveau morceau) ou raccorder une section avec un seul connecteur. Ils conviennent à tous les types de fils de cuivre , toronnés ou massifs (bien que le fil toronné soit plus courant dans l'automobile et la marine). Pour raccorder deux conducteurs en ligne, un connecteur bout à bout est la solution idéale. Il permet même de raccorder plus de deux fils (en sertissant plusieurs conducteurs d'un même côté) en cas de besoin, bien que des connecteurs multifilaires spécifiques ou des épissures bout à bout de plus gros calibre soient plus adaptés.

• Simplicité et facilité d'utilisation : Les connecteurs bout à bout sont très simples à utiliser. Aucune compétence particulière, comme la soudure ou un assemblage complexe, n'est requise : une pince à dénuder et une pince à sertir suffisent. Ils sont donc accessibles aux professionnels comme aux amateurs. Un sertissage correct est facile à réaliser avec une pince à sertir économique, et encore plus facile avec une pince à sertir à cliquet de qualité. Grâce à leur installation très rapide (dénudage, insertion, sertissage), les connecteurs bout à bout permettent des réparations et des installations rapides . En effet, l'utilisation d'un connecteur bout à bout est souvent plus rapide et plus propre que la soudure pour joindre les fils. , en particulier pour les réparations rapides ou les travaux sur le terrain.

• Fiabilité et connexion électrique robuste : Un connecteur bout à bout correctement serti assure une connexion sûre et à faible résistance, résistante aux vibrations et aux contraintes mécaniques. Le sertissage assure une liaison solide avec le fil. Dans les environnements automobiles et industriels, des connexions résistantes aux vibrations sont essentielles, et les connecteurs bout à bout excellent dans ce domaine. Contrairement à une simple jonction de fils torsadés et collés, une épissure sertie ne se défait ni ne se détériore facilement. Les épissures bout à bout conservent également un profil droit, ce qui facilite la fixation de la section épissée avec le faisceau de câbles, évitant ainsi toute flexion indépendante. Un sertissage durable peut souvent durer plus longtemps que le reste du câblage s'il est réalisé correctement.

• Utilisation polyvalente dans de nombreux secteurs : Les connecteurs bout à bout sont utilisés pratiquement partout : câblage automobile , câblage marin et de bateau , aérospatiale , électroménager , électronique , machines industrielles , systèmes d'énergie solaire , etc. Dans les véhicules, par exemple, les épissures bout à bout servent à installer des systèmes stéréo de rechange, à réparer des fils cassés dans un faisceau ou à ajouter des accessoires. Ils sont populaires dans les applications marines et extérieures (notamment les connecteurs bout à bout thermorétractables ) car ils peuvent être rendus étanches et résistants à la corrosion. Pour la réparation d'appareils électroménagers, les connecteurs bout à bout offrent une solution compacte et permanente pour les fils cassés. Leur présence dans ces domaines contribue à leur statut de solution universelle pour raccorder des fils.

• Rentabilité et disponibilité : Les connecteurs bout à bout sont très abordables, surtout lorsqu'ils sont achetés en gros. Un seul connecteur bout à bout peut ne coûter que quelques centimes. Inutile de tenter une épissure risquée par torsion et ruban adhésif quand on peut sertir un connecteur approprié à si peu de frais. Grâce à leur large utilisation, on trouve facilement des connecteurs bout à bout dans n'importe quelle quincaillerie, magasin de pièces détachées automobiles ou en ligne. Cette disponibilité permet aux gens de les acheter en priorité. Ils sont également disponibles en paquets de tailles et de quantités assorties (par exemple, des paquets de 100 pour les tailles courantes), ce qui permet d'en avoir toujours sous la main.

• Finition soignée et isolée : L'utilisation d'un connecteur bout à bout confère à l'épissure un aspect soigné. Son isolation (surtout si vous utilisez des connecteurs à code couleur) recouvre parfaitement la jonction. Plus besoin de ruban adhésif ni de serre-fils encombrants ; le fil ainsi épissé est fin et peut être recouvert d'une gaine thermorétractable ou d'un habillage pour une protection supplémentaire. De nombreux connecteurs bout à bout, notamment ceux thermorétractables , intègrent une isolation qui se rétracte et assure l'étanchéité, pour une finition professionnelle.

Grâce à ces avantages, les connecteurs bout à bout sont devenus la solution par défaut pour raccorder les fils dans de nombreux cas. On dit souvent que « le sertissage, bien fait, est aussi fiable que la soudure » ​​– et les connecteurs d'épissure bout à bout en sont un parfait exemple. Les experts automobiles soulignent que la plupart des réparations de câblage modernes privilégient les connecteurs à sertir plutôt que la soudure, en raison de leur fiabilité aux vibrations. En résumé, les connecteurs bout à bout allient simplicité, économie et efficacité , ce qui explique sans doute leur popularité croissante pour les épissures électriques.

Pour illustrer leur polyvalence, les connecteurs bout à bout sont utilisés dans le câblage automobile car ils permettent des épissures durables et résistantes aux vibrations, notamment pour l'installation de systèmes audio ou la réparation de capteurs. Dans les applications marines et extérieures , les connecteurs bout à bout thermorétractables étanches restent fiables même exposés à l'humidité et à la corrosion. Dans les machines industrielles , les épissures bout à bout résistent aux mouvements constants et ne se desserrent pas sous contrainte. Ils sont également parfaits pour les appareils électroniques ou électroménagers , offrant une solution rapide dans les espaces restreints sans avoir besoin de souder Dans les systèmes d'énergie solaire ou renouvelable , les connecteurs bout à bout robustes relient les câbles de gros calibre aux jonctions, supportant ainsi des courants élevés et une exposition aux intempéries. Peu d'autres connecteurs offrent une utilité aussi vaste.

Types de connecteurs bout à bout (isolé, thermorétractable, à souder, etc.)

Tous les connecteurs bout à bout ne sont pas identiques ; il en existe plusieurs types, conçus pour répondre à différents besoins et préférences. Nous présentons ci-dessous les principales catégories, incluant les variations d'isolation, de matériaux et de caractéristiques spécifiques.

• Connecteurs bout à bout non isolés : Il s'agit simplement de fûts d'épissure bout à bout en métal nu, sans isolation préinstallée. Ils sont souvent en cuivre ou en cuivre étamé. Les épissures bout à bout non isolées sont généralement utilisées pour l'épissure à l'intérieur d'une boîte de jonction ou d'un manchon, ou lorsqu'une résistance à haute température est requise (car il n'y a pas de plastique susceptible de fondre). On les utilise également si vous prévoyez d' ajouter votre propre isolation ultérieurement (par exemple, en glissant une gaine thermorétractable après le sertissage). Leur avantage est leur très bon rapport qualité-prix et leur polyvalence : vous pouvez sertir puis utiliser l'isolant de votre choix. Cependant, leur utilisation sans isolation supplémentaire ne convient pas aux câbles exposés, car l'épissure constituerait une jonction en métal nu (risque de court-circuit). Utilisez les connecteurs non isolés uniquement dans des zones sèches et protégées ou avec une isolation supplémentaire.

• Connecteurs bout à bout isolés en vinyle : Ce sont les connecteurs bout à bout isolés les plus basiques. Ils sont dotés d'une gaine PVC/vinyle (souvent colorée en rouge, bleu ou jaune selon la taille du fil) recouvrant le corps métallique. L'isolation en vinyle est relativement rigide et moins durable que d'autres types, mais elle est économique. On les trouve couramment dans les gammes de connecteurs bon marché. Ils conviennent parfaitement à de nombreuses connexions intérieures ou automobiles à usage général, à condition qu'elles ne soient pas soumises à de fortes contraintes. Leurs limites sont la fissuration du vinyle par un froid extrême ou sa dégradation par la chaleur, et son étanchéité autour du fil est moins bonne que celle des autres isolants. Cependant, les applications électriques des connecteurs bout à bout en vinyle incluent le câblage général des appareils électroménagers ou des véhicules dans des conditions modérées. Ils offrent une isolation de base et un soulagement des contraintes. Par exemple, les connecteurs à sertir rouge/bleu/jaune que l'on trouve dans les magasins automobiles sont souvent isolés en vinyle.

• Connecteurs bout à bout isolés en nylon : L'isolation en nylon est supérieure à celle en vinyle. Plus flexible et résistante à la chaleur et aux solvants , elle se fissure moins facilement et supporte mieux les vibrations. Les connecteurs bout à bout isolés en nylon ont souvent un aspect semi-translucide (permettant de voir le fil à l'intérieur pour vérifier son insertion). Ils peuvent également présenter une entrée évasée pour faciliter l'insertion du fil. Les connecteurs bout à bout en nylon sont un bon choix pour les conditions difficiles ou si vous recherchez un connecteur plus fiable qu'un simple vinyle. Leur prix est légèrement supérieur, mais la durabilité accrue est souvent justifiée pour une utilisation dans l'automobile et la marine. Le nylon ne rétrécit pas comme les gaines thermorétractables, mais il adhère généralement bien à l'isolant du fil et résiste aux températures élevées.

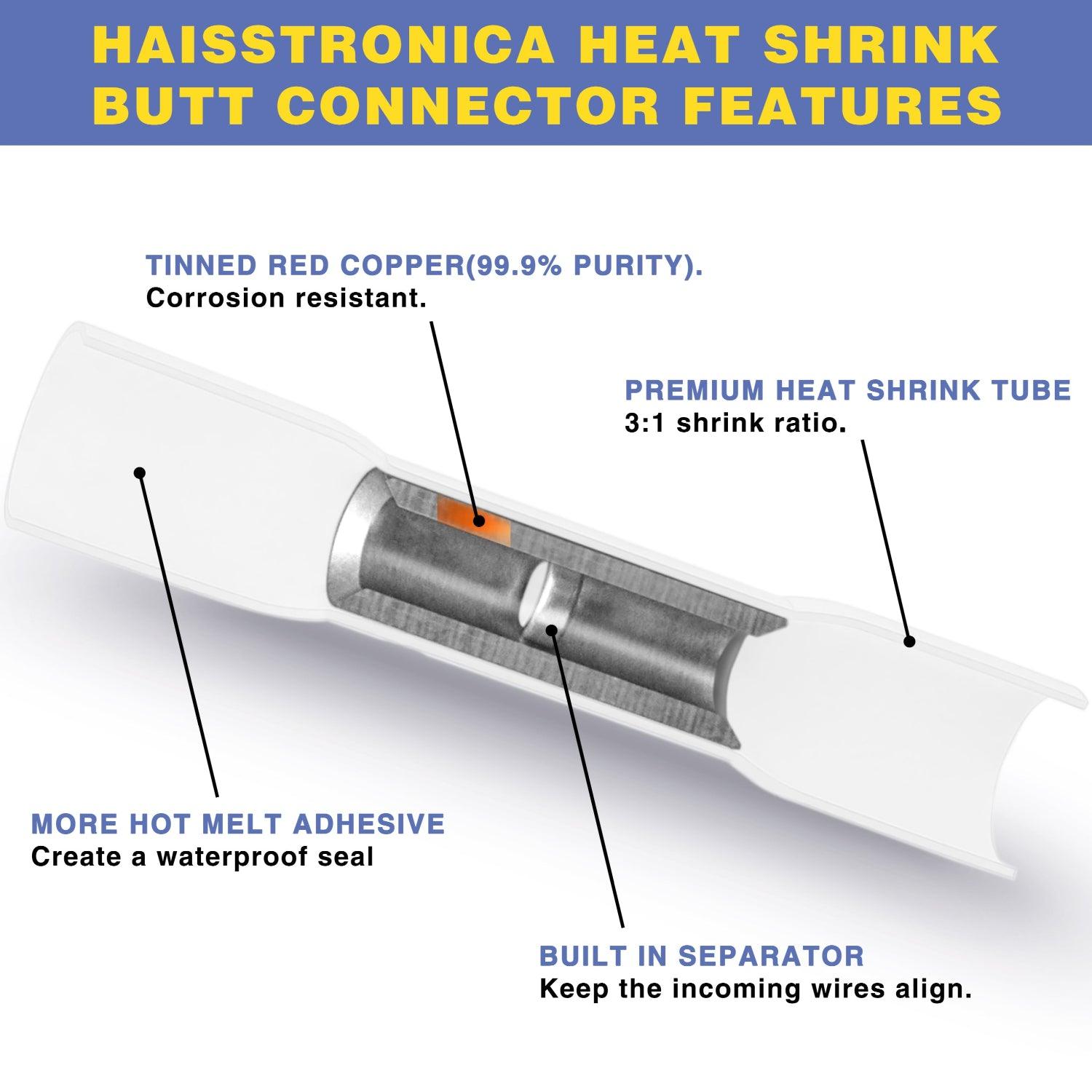

• Connecteurs thermorétractables bout à bout : Ils sont extrêmement populaires de nos jours, notamment pour le câblage extérieur, marin ou automobile. Un connecteur thermorétractable bout à bout est isolé par un tube thermorétractable en polyoléfine. Après sertissage, le connecteur est chauffé (à l'aide d'un pistolet thermique ou d'un chalumeau). Le diamètre du tube se rétracte alors, assurant une étanchéité parfaite autour de l'isolant du fil et du connecteur. De nombreux connecteurs thermorétractables sont également dotés d'une couche adhésive interne qui fond et coule sous l'effet de la chaleur, créant ainsi une étanchéité parfaite autour du fil. Le résultat est une épissure non seulement électriquement sécurisée, mais aussi étanche à l'eau, au sel et à la poussière. On les appelle parfois simplement connecteurs bout à bout à gaine thermorétractable ou connecteurs bout à bout thermorétractables . Les connecteurs bout à bout thermorétractables sont idéaux pour toute application exposée à l'humidité ou nécessitant une fiabilité maximale. Ils associent la connexion par sertissage à l'étanchéité de la gaine thermorétractable à revêtement adhésif. Par exemple, pour le câblage marin, les connecteurs bout à bout étanches avec gaine thermorétractable à revêtement adhésif sont la norme : ils empêchent toute infiltration d'eau dans l'épissure. Leurs seuls inconvénients sont un coût légèrement plus élevé et la nécessité d'un outil chauffant pour les rétracter. , mais ce sont de légers compromis au regard des avantages. Les connecteurs thermorétractables sont généralement proposés avec les mêmes codes couleur (rouge/bleu/jaune pour les calibres), mais le tube est souvent suffisamment transparent pour permettre de voir la virole interne à code couleur.

• Gaines thermorétractables avec ou sans adhésif : Il est important de noter que certains connecteurs thermorétractables sont dotés d'une gaine adhésive (souvent commercialisés sous le nom de gaines à double paroi ), tandis que d'autres, moins chers, sont simplement des gaines thermorétractables simples (à simple paroi) sans colle. L'adhésif assure une meilleure étanchéité (essentielle pour des épissures parfaitement étanches) en fondant et en comblant les espaces vides. Si vous recherchez une résistance à l'eau, privilégiez les connecteurs thermorétractables avec gaine adhésive. Ils sont étiquetés comme tels (et sont généralement de qualité marine). Les connecteurs thermorétractables Haisstronica, par exemple, utilisent une gaine avec un rapport de rétreint de 3:1 et un adhésif thermofusible pour créer une étanchéité IP67 une fois rétractés. La liaison adhésive est si efficace qu'un connecteur correctement serti et rétracté peut résister à des contraintes importantes (certains tests de produits montrent une résistance à une force de 150 N sans défaillance).

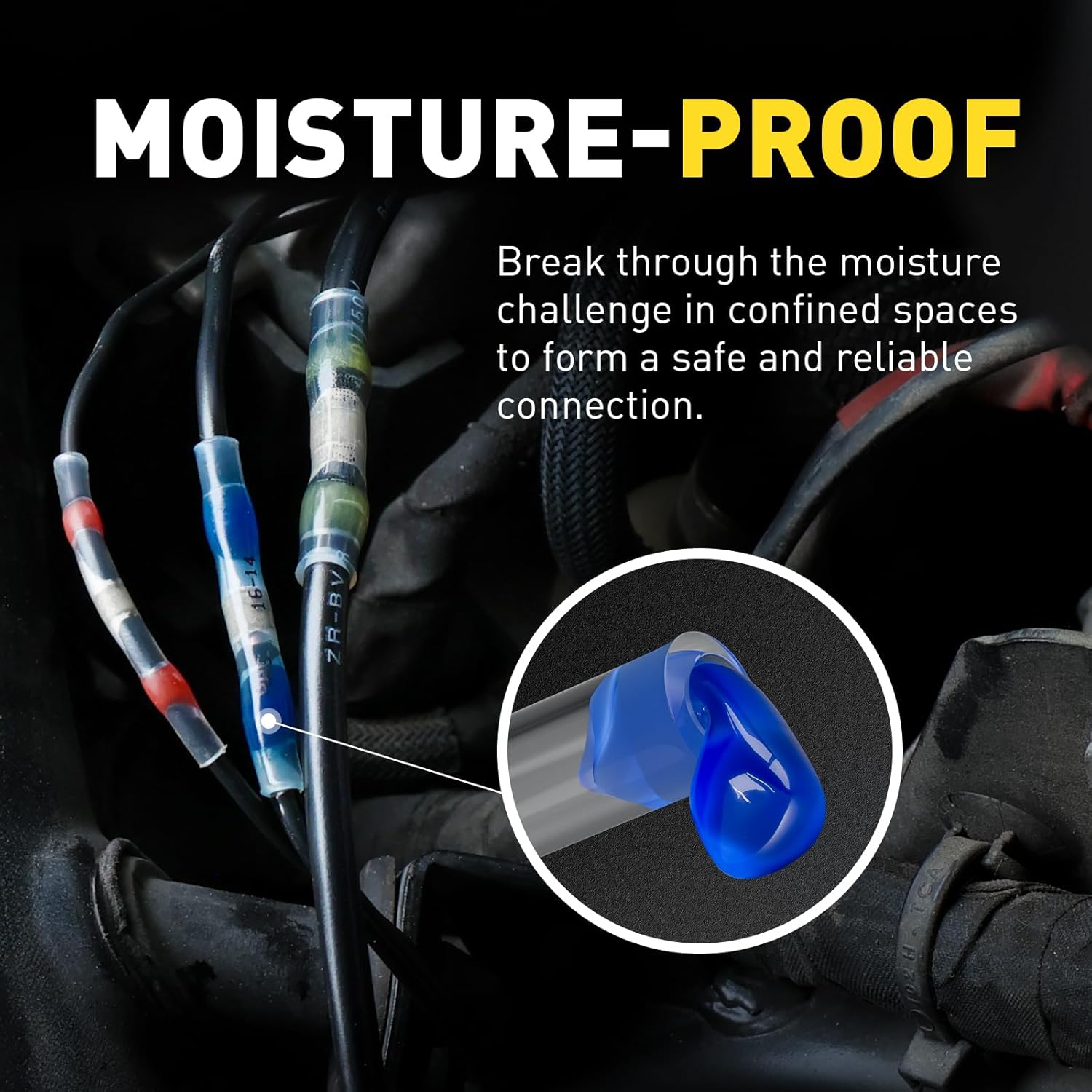

• Connecteurs bout à bout étanches et de qualité marine : Prolongement des connecteurs thermorétractables, les connecteurs bout à bout de qualité marine sont généralement des connecteurs à la fois isolés par thermorétraction et fabriqués à partir de matériaux de haute qualité (cuivre étamé) pour résister à la corrosion. Il s'agit de connecteurs bout à bout étanches et thermorétractables, conçus pour les environnements marins difficiles. Ils offrent une étanchéité parfaite contre l'eau salée et l'humidité, et le cuivre étamé prévient la corrosion à long terme. Si vous travaillez sur un bateau, le câblage d'une remorque ou l'éclairage extérieur, ces connecteurs constituent le meilleur choix. Les épissures bout à bout marines sont généralement dotées d'un tube adhésif (souvent à paroi plus épaisse) pour garantir leur longévité. Elles peuvent également être étiquetées pour les plages de températures de fonctionnement et répondre aux certifications marines. En résumé : tous les connecteurs bout à bout de qualité marine sont thermorétractables, mais avec une résistance accrue à l'eau et à la corrosion ; parfaits pour les connecteurs bout à bout thermorétractables qui doivent résister aux intempéries.

• Connecteurs bout à bout à souder : Ce type de connecteur relativement récent a gagné en popularité auprès des bricoleurs. Un connecteur bout à bout à souder (aussi appelé connecteur bout à bout avec soudure ) ressemble à un connecteur bout à bout thermorétractable, mais avec une particularité : au lieu de sertir les fils, une bague de soudure à faible point de fusion au centre du tube fond sous l'effet de la chaleur pour les souder ensemble. Ces connecteurs sont généralement des tubes transparents avec des bandes de couleur indiquant la taille, et une bague de soudure (et généralement deux bagues d'adhésif) à l'intérieur. Le principe consiste à insérer des fils dénudés à chaque extrémité de manière à ce qu'ils se chevauchent au milieu, puis à chauffer le connecteur avec un pistolet thermique. La bague de soudure fond et fusionne les fils, tandis que le tube se rétracte et que l'adhésif le scelle, obtenant ainsi à la fois une soudure et une isolation étanche en une seule étape. Les connecteurs bout à bout à souder sont commercialisés pour leur simplicité d'utilisation (pas besoin d'outil de sertissage, juste de la chaleur). Ils peuvent être très pratiques, surtout si vous ne disposez pas d'une bonne pince à sertir. Cependant, leur fiabilité par rapport aux connecteurs sertis fait débat au sein de la communauté. Une soudure correctement fondue peut être solide, mais si elle n'est pas chauffée correctement ou si les fils ne sont pas propres, elle peut être froide ou fragile. De plus, sans sertissage physique, la résistance à la traction dépend de la soudure et de l'adhésif, qui peuvent ne pas être aussi résistants que la tenue mécanique d'un sertissage. De nombreux professionnels préfèrent encore les connecteurs sertis bout à bout (thermorétractables) pour les utilisations critiques, mais les connecteurs à soudure scellée sont utiles pour les réparations rapides et sont très populaires dans le milieu du bricolage. Si vous les utilisez, suivez attentivement les instructions : assurez-vous que les fils se chevauchent sous la bague de soudure et utilisez une source de chaleur capable de faire fondre la soudure sans carboniser le tube. Correctement installés, ils créent une liaison électrique solide. Conseil : soutenez le fil pour qu'il ne bouge pas pendant le refroidissement de la soudure. Les connecteurs à soudure scellée sont également connus sous des noms de marque ou sous le nom de connecteurs « à souder et à sceller ». Haisstronica propose également des connecteurs de fils thermorétractables à soudure , que certains amateurs apprécient pour leur commodité dans les endroits restreints où le sertissage est difficile.

• Connecteurs bout à bout haute température : Ce sont des connecteurs spécialisés, généralement fabriqués avec une isolation en nylon ou en téflon haute température, destinés aux environnements dont la température dépasse celle supportée par les connecteurs standard. Par exemple, le câblage à proximité d'un moteur ou d'un appareil chauffant peut nécessiter des épissures bout à bout haute température. Ces connecteurs sont souvent conçus pour des températures de fonctionnement plus élevées et peuvent utiliser des matériaux résistants à la fusion ou à la déformation. À moins que votre projet ne l'exige spécifiquement (comme le câblage d'un four ou de capteurs de compartiment moteur), les connecteurs standard conviennent, mais il est bon de savoir qu'il existe des options haute température.

• Connecteurs bout à bout robustes et de gros calibre : Les connecteurs bout à bout les plus courants acceptent des fils de 22 AWG à 10 ou 8 AWG. Cependant, pour les fils de très gros calibre (comme les 4 AWG, 2 AWG, etc., utilisés dans les câbles de batterie ou de soudage), il existe des connecteurs d'épissure bout à bout robustes. Ces connecteurs peuvent être plus longs, en cuivre épais, et nécessitent souvent une sertisseuse à marteau ou hydraulique pour le sertissage en raison de leur taille. Ils peuvent être isolés ou non (on utilise souvent une gaine thermorétractable à paroi épaisse séparée pour isoler ces grosses épissures). Par exemple, pour prolonger un câble de batterie de voiture ou un câble de panneau solaire, vous pouvez utiliser une épissure bout à bout de gros calibre (ou un bloc d'épissure mécanique). Les connecteurs bout à bout robustes sont moins courants, simplement parce que les épissures de gros calibre sont moins courantes, mais ils existent quand vous en avez besoin.

• Connecteurs bout à bout abaisseurs : Un sous-type particulier mérite d'être mentionné : le connecteur bout à bout abaisseur . Ce type d'épissure bout à bout est conçu pour joindre deux fils de calibres différents (une extrémité du corps est dimensionnée pour un fil plus gros, l'autre pour un fil plus petit). Il est idéal pour raccorder, par exemple, un fil de calibre 12 AWG à un fil de calibre 18 AWG de manière transparente. Le connecteur se dégrade en interne. On les appelle également épissures bout à bout réductrices. Elles sont généralement isolées avec de la gaine thermorétractable ou du nylon. Si vous avez une application reliant deux calibres de fils, l'utilisation d'un connecteur abaisseur assure un sertissage serré des deux côtés, adapté à chaque fil. Des fabricants de terminaux comme AMP, Molex ou d'autres en proposent et sont inclus dans certains kits d'assortiment. Ils ne sont pas aussi fréquemment utilisés que les épissures bout à bout standard, mais ils résolvent efficacement un problème délicat.

Comme vous pouvez le constater, les connecteurs bout à bout existent en de nombreux modèles, des tubes métalliques simples aux connecteurs thermorétractables à soudure haute technologie. Votre choix dépend des exigences de votre projet. Pour la plupart des projets automobiles et extérieurs, les connecteurs bout à bout thermorétractables à revêtement adhésif sont considérés comme la meilleure solution, car ils offrent un sertissage robuste et une étanchéité optimale. Si l'eau n'est pas un problème et que le coût est un facteur important, les épissures bout à bout isolées en vinyle feront l'affaire dans des conditions favorables. Si vous ne disposez pas d'outils de sertissage, les connecteurs à soudure peuvent constituer une alternative pratique.

Pour ceux qui recherchent une solution complète, les kits d'assortiment peuvent s'avérer très utiles. Le kit Haisstronica mentionné précédemment, par exemple, contient un mélange de cosses thermorétractables bout à bout rouges (22-16 AWG), bleues (16-14 AWG) et jaunes (12-10 AWG) pour les sections de fils courantes, toutes dotées d'une doublure adhésive pour l'étanchéité. C'est un moyen simple d'obtenir un ensemble complet de connecteurs électriques bout à bout pour diverses applications. (Lien produit : Vous trouverez le kit de cosses thermorétractables bout à bout Haisstronica (330/420/580 pièces) sur leur site web, qui propose plusieurs lots de pièces et couvre les calibres 26-10 AWG avec des connecteurs thermorétractables de haute qualité.)

Et si vous souhaitez explorer toutes les options, y compris les cosses à anneau, les cosses à fourche et les connecteurs bout à bout, n'hésitez pas à parcourir la collection complète de connecteurs de fils de Haisstronica - ils proposent une gamme complète de types de connecteurs ( connecteurs bout à bout , bornes, embouts, etc.) pour différents besoins de câblage.

Connecteurs bout à bout et autres méthodes de connexion : comparaisons

Maintenant que nous connaissons bien les connecteurs bout à bout, comparons-les à d'autres méthodes de connexion de fils. Dans quels cas utiliser un connecteur bout à bout, et quand une autre méthode ou un autre connecteur serait-il plus adapté ? Nous comparons ci-dessous les connecteurs bout à bout à quelques alternatives et types de connecteurs :

Connecteurs bout à bout vs. Fils à souder

L'un des débats classiques en électricité est celui du sertissage ou de la soudure . Les connecteurs bout à bout représentent la méthode de sertissage (sertir mécaniquement un connecteur pour joindre des fils), tandis que l'alternative traditionnelle consiste à souder les fils ensemble et à les isoler (généralement avec du ruban adhésif ou une gaine thermorétractable).

• Résistance et fiabilité : Dans les environnements soumis à de fortes vibrations (comme les voitures, les bateaux et les avions), une connexion correctement sertie est souvent plus fiable qu’une soudure. Le sertissage crée une liaison mécanique solide sans apport de chaleur. Une soudure imparfaite peut entraîner une rigidité de la connexion susceptible de se fissurer sous l’effet des vibrations ou de provoquer la rupture du fil au bord de la soudure (la soudure pénètre dans le fil, le rendant ainsi inflexible). De nombreuses normes automobiles et aérospatiales interdisent d’ailleurs les épissures soudées dans les faisceaux de câbles au profit du sertissage pour cette raison. Comme l’a souligné un participant, les connexions soudées sont acceptables en théorie, mais elles peuvent être légèrement moins fiables que le sertissage dans les conditions automobiles courantes. Les épissures bout à bout serties évitent également l’introduction de soudure, qui peut se corroder si le flux n’est pas nettoyé ou si de l’humidité s’infiltre.

• Conductivité électrique : Un sertissage de qualité, réalisé avec un connecteur et un outil de taille adaptée, permet d'obtenir une très faible résistance et une connexion quasiment étanche. La soudure, bien sûr, assure également une faible résistance lorsqu'elle est réalisée correctement. En termes de performances électriques pures, les deux méthodes sont efficaces si elles sont correctement exécutées ; les différences de résistance sont négligeables en pratique lorsqu'on compare un sertissage de qualité à une soudure de qualité. L'essentiel est une exécution soignée.

• Facilité et praticité : L’utilisation de connecteurs bout à bout est généralement plus rapide et plus simple que la soudure. Pour souder, il faut un fer à souder, de la soudure, éventuellement du flux, et une main sûre. Il faut également isoler la jonction par la suite (avec de la gaine thermorétractable ou du ruban adhésif). Avec un connecteur bout à bout, il suffit de dénuder et de sertir, et le tour est joué (surtout avec des connecteurs pré-isolés ou thermorétractables). Il n’y a pas de temps de préchauffage ni de risque de fusion accidentelle des composants à proximité. Sur le terrain (par exemple, pour réparer un fil de remorque au bord de la route), un connecteur bout à bout et une pince à sertir sont bien plus pratiques que de tenter de souder par temps venteux ou humide. Les connecteurs bout à bout sont également plus efficaces sur les fils de gros calibre, pour lesquels la soudure nécessiterait un fer à très haute température.

• Outils requis : La soudure nécessite une alimentation électrique ou une flamme nue (pour un fer à souder ou un chalumeau), qui ne sont pas toujours disponibles. Le sertissage nécessite simplement un outil manuel. Cependant, une pince à sertir à cliquet appropriée est recommandée pour des sertissages réguliers et solides. L'utilisation d'une pince à sertir ou d'une pince à sertir bon marché peut entraîner des erreurs de sertissage, ce qui pose problème à certains. Investir dans une pince à sertir de qualité est judicieux si vous effectuez de nombreux câblages. Haisstronica, par exemple, propose des pinces à sertir à cliquet de qualité, spécialement conçues pour les cosses isolées, qui garantissent une pression de sertissage optimale à chaque fois. La soudure, en revanche, requiert de l'habileté et de la pratique pour réussir (éviter les soudures froides, etc.).

• Étanchéité : Un connecteur bout à bout, notamment un connecteur thermorétractable , offre une protection intégrée contre l'humidité. La gaine thermorétractable protège l'épissure de l'humidité. Une jonction soudée à la main doit être protégée par une gaine thermorétractable séparée (à condition de bien l'enfiler avant de souder !) ou du ruban adhésif. Même dans ce cas, son étanchéité pourrait ne pas être aussi solide qu'un connecteur à revêtement adhésif. L'infiltration d'eau dans une jonction soudée peut entraîner une infiltration de corrosion sous l'isolant. Les connecteurs bout à bout offrent l'avantage de créer une connexion étanche et résistante aux intempéries lorsqu'ils sont utilisés avec le bon type.

En résumé, les deux méthodes permettent d'obtenir une bonne connexion électrique, mais les connecteurs bout à bout sont devenus plus populaires dans la pratique moderne grâce à leur rapidité et leur fiabilité dans des conditions difficiles. La soudure reste une compétence précieuse et peut s'avérer utile pour les travaux sur établi ou pour l'ajout de composants sur un circuit imprimé, par exemple. Cependant, pour joindre des fils dans un faisceau de câbles, les épissures bout à bout serties sont souvent la méthode privilégiée par les professionnels . Comme l'a souligné une discussion LinkedIn sur le câblage automobile : « La plupart des applications utilisent des cosses à sertir, car elles sont fiables et efficaces. » Même les directives de la NASA en matière de câblage privilégient le sertissage plutôt que les épissures soudées pour plus de fiabilité.

En résumé : si vous disposez d'un connecteur bout à bout thermorétractable de qualité et d'une bonne pince à sertir, optez pour l'épissure des fils, notamment dans les véhicules ou autres environnements soumis aux vibrations. Si vous soudez des fils, veillez à les fixer solidement afin qu'ils ne fléchissent pas au niveau du joint et à bien les isoler. Il est intéressant de noter que l'essor des connecteurs bout à bout à soudure vise à offrir le meilleur des deux mondes : une soudure à la fois étanche et soulagée par la gaine thermorétractable. Les avis divergent, mais ils peuvent fonctionner s'ils sont correctement chauffés. Les traditionalistes préfèrent toujours un sertissage systématique, comme nous dans la plupart des cas.

Connecteurs bout à bout ou serre-fils (connecteurs à visser)

Comme mentionné précédemment, les capuchons de connexion sont courants dans les câblages CA domestiques. Ils permettent de torsader plusieurs fils à âme massive à l'intérieur d'un capuchon isolé en plastique. Mais comment se comparent-ils aux connecteurs bout à bout ?

• Scénarios d'utilisation : Les serre-fils ne conviennent qu'aux fils à âme massive (comme le cuivre monobrin des câblages domestiques) ou, dans certains cas, aux fils à âme massive et toronnés. Ils utilisent la torsion pour maintenir les fils, ce qui est efficace lorsque le fil est rigide. Pour les fils toronnés (comme ceux des voitures) , les serre-fils ne sont généralement pas idéaux : les brins peuvent se déformer et mal adhérer, et les vibrations peuvent défaire la connexion. Les connecteurs bout à bout sont excellents avec les fils toronnés, offrant une compression sertie qui capture solidement tous les brins fins. Dans l'automobile ou l'électronique basse tension, les serre-fils sont pratiquement inexistants ; les connecteurs bout à bout ou autres cosses à sertir sont beaucoup plus courants (et souvent exigés par la réglementation dans les applications marines).

• Sécurité des connexions : Un serre-fils correctement installé peut être très sûr pour les fils solides intérieurs. Il est homologué par les codes électriques pour le câblage des bâtiments et peut supporter un courant important (selon sa taille). Cependant, un serre-fils de taille incorrecte ou mal torsadé peut entraîner la perte de fils. Les connecteurs bout à bout, une fois sertis, déforment physiquement le métal entourant les fils ; il ne se desserrera pas, sauf en cas de mauvais sertissage ou de traction excessive. Pour une épissure en ligne permanente , les connecteurs bout à bout offrent une connexion plus stable . Les serre-fils permettent une reprise facile (détorsion pour ouvrir l'épissure), tandis que les épissures bout à bout sont considérées comme permanentes (il faut les couper pour les déconnecter).

• Isolation et sécurité : Les capuchons de connexion et les connecteurs bout à bout isolés assurent l'isolation de l'épissure. Les capuchons de connexion recouvrent généralement entièrement les extrémités dénudées du fil s'ils sont correctement dimensionnés, mais il arrive qu'un brin parasite dépasse si le sertissage est mal fait, ce qui peut présenter un danger. Les connecteurs bout à bout enferment entièrement les extrémités dénudées dans le corps, réduisant ainsi le risque d'exposer un conducteur si le sertissage est correct. Pour plus de sécurité, vous pouvez même doubler l'isolation d'une épissure bout à bout avec une gaine thermorétractable, mais cela n'est généralement pas nécessaire si l'isolation du connecteur est intacte. Pour les câblages haute tension CA (120 V domestiques), les capuchons de connexion sont la norme et les connecteurs bout à bout ne sont pas utilisés, notamment pour des raisons de certification. En revanche, pour les câblages basse tension CC, les connecteurs bout à bout sont plus sûrs.

• Facteurs environnementaux : Les serre-fils n'offrent aucune étanchéité ni protection contre l'humidité. Ils sont destinés aux endroits secs (ou, en cas d'utilisation en extérieur, ils doivent être placés dans un boîtier étanche). Si vous essayez d'utiliser des serre-fils dans un environnement automobile ou extérieur, l'humidité pourrait facilement corroder la connexion. En revanche, vous pouvez utiliser des connecteurs bout à bout avec gaine thermorétractable pour créer une épissure résistante aux intempéries, adaptée aux environnements humides ou corrosifs (comme le câblage d'une remorque immergée dans l'eau).

• Dimensions : Les capuchons de connexion sont un peu encombrants et nécessitent un espace (comme une boîte de jonction) pour les maintenir en toute sécurité. Les connecteurs bout à bout sont fins et alignés, ce qui est avantageux dans les espaces restreints ou pour l'installation de faisceaux de câbles. Par exemple, à l'intérieur d'un faisceau de câbles ou sous un tableau de bord, il n'y a pas de place pour plusieurs capuchons de capuchons de connexion ; les épissures bout à bout s'intègrent parfaitement. De plus, pour épisser deux fils, un capuchon de connexion nécessite souvent que les fils se rejoignent en un seul point, puis soient recouverts, ce qui peut être gênant pour l'épissure d'un nouveau segment. Les connecteurs bout à bout maintiennent la ligne droite.

Globalement, les serre-fils ont leur utilité (principalement pour le câblage résidentiel ou commercial avec des fils pleins dans un boîtier électrique). Mais pour l'automobile, la marine ou l'électronique amateur, les connecteurs bout à bout sont la méthode privilégiée pour épisser les fils . Nombre d'entre nous ont constaté ce qui se passe lorsqu'on utilise un serre-fils domestique sur une voiture : il se desserre souvent sous l'effet des vibrations ou se corrode, ce qui entraîne des problèmes intermittents. Privilégiez les épissures bout à bout ou autres connecteurs à sertir pour les réparations automobiles afin d'éviter ces soucis.

Connecteurs bout à bout vs. autres bornes à sertir (à fourche, à balle, etc.)

Il est également utile de distinguer les connecteurs bout à bout des autres cosses à sertir, comme les cosses à fourche, à anneau ou à balle. Nous avons déjà évoqué leurs utilisations, mais la comparaison porte ici sur les cas où utiliser une épissure bout à bout plutôt qu'un autre type de connecteur :

• Épissure permanente ou déconnexion rapide : Utilisez un connecteur bout à bout pour relier deux fils de manière permanente. Si vous souhaitez une connexion déconnectable ultérieurement (par exemple, pour le câblage d'un composant amovible), vous pouvez opter pour des connecteurs à cosses rondes ou des cosses plates mâles/femelles. Par exemple, pour connecter des feux LED sur une moto, des connecteurs à cosses rondes peuvent être utilisés pour pouvoir les débrancher ultérieurement, tandis que pour réparer un fil sectionné sur une pompe à essence, une épissure bout à bout est nécessaire, car il n'est pas conçu pour être déconnecté régulièrement. Les connecteurs bout à bout ne permettent pas une déconnexion facile ; les fils sont protégés par un fusible jusqu'à leur coupure. Pour des connexions faciles à utiliser, il est donc préférable d'utiliser des connecteurs à cosses rondes ou une prise à deux broches .

• Connexion aux appareils : Les connecteurs bout à bout ne servent pas à connecter des fils directement aux bornes des appareils (car ils sont épissurés fil à fil). Pour connecter un fil, par exemple, à une borne de batterie, un solénoïde de démarreur ou une borne de haut-parleur, on utilise une cosse à anneau, une cosse à fourche ou un connecteur spécialisé compatible avec l'appareil. Par exemple, pour câbler un amplificateur, on peut sertir des cosses à anneau sur les fils d'alimentation afin de les fixer, plutôt qu'un connecteur bout à bout. Le connecteur bout à bout est alors utile pour prolonger ce fil d'alimentation en l'épissant sur un autre morceau.

• Raccordement de plusieurs fils : Les connecteurs bout à bout relient généralement deux fils (un à chaque extrémité). Si vous devez raccorder trois ou quatre fils, les épissures bout à bout ne sont pas conçues pour cela (bien qu'il soit possible de bricoler en sertissant deux fils d'un côté et un de l'autre, ce n'est pas idéal). Pour les jonctions de fils multiples, les alternatives incluent un capuchon à sertir (un capuchon plus grand que vous sertissez sur plusieurs extrémités dénudées, mentionné dans le guide NAPA), une queue de cochon soudée ou l'utilisation d'un bornier/bloc de distribution. Il existe également des connecteurs bout à bout multifilaires spécialisés (comme les épissures parallèles qui acceptent plusieurs fils). Mais pour une simple jonction un à un, les connecteurs bout à bout sont la solution idéale.

• Calibre et courant des fils : Pour les connexions à très fort courant (comme celles reliant la batterie principale au câble de démarrage), des connecteurs bout à bout existent, mais leur utilisation est peu courante sur le terrain. Il s'agit généralement de câbles monoblocs pour éviter toute épissure. Si une épissure est nécessaire, on utilise un connecteur à pince mécanique boulonné ou une cosse robuste correctement sertie. Sur les câbles à très fort courant, les connecteurs bout à bout peuvent introduire un point de résistance ou de défaillance supplémentaire. Ainsi, les épissures bout à bout sont plus courantes sur les fils de faible courant (des fils de signal les plus petits aux fils d'alimentation de moyenne intensité). Là encore, les connecteurs bout à bout robustes peuvent supporter un gros calibre, mais il s'agit d'un cas plus spécifique.

• Connecteurs sans soudure vs. connecteurs soudés : Nous avons déjà abordé directement les fils à souder, mais il existe également des connecteurs sans soudure autres que ceux à sertir, comme les nouveaux connecteurs à levier (par exemple, les écrous à levier Wago) pour la basse tension, ou les pinces à ressort. Ces connecteurs sont utilisés dans certaines applications de bricolage (comme le câblage de bandes LED ou de gadgets domotiques) où la réutilisation est essentielle. Cependant, ils ne sont pas aussi robustes pour une utilisation automobile en raison des vibrations. Un connecteur bout à bout offre néanmoins une fixation plus sûre et permanente pour les câblages critiques.

En résumé, utilisez des connecteurs bout à bout pour une épissure robuste et permanente sur un câble. Privilégiez d'autres types de connecteurs pour fixer des fils à des composants (cosses à anneau/fourche) ou pour permettre la déconnexion (cosses à balle, cosses à lame). Il est courant d'utiliser une combinaison de ces deux types de connecteurs : par exemple, vous pouvez sertir un connecteur bout à bout pour réparer un fil cassé relié à une cosse à anneau. L'épissure bout à bout répare la rupture du fil, et l'extrémité de la cosse à anneau se fixe à l'appareil. Les deux fonctionnent ensemble dans le système.

Existe-t-il de meilleures façons d’épisser les fils ?

Les connecteurs bout à bout sont courants, mais on peut se demander : existe-t-il des situations où ils ne devraient pas être utilisés ou où une autre méthode d'épissure est préférable ? Quelques considérations :

• Pour les applications critiques de l'aérospatiale ou de la course automobile , on utilise parfois des épissures à souder en ligne avec serre-câble approprié , ou des connecteurs à sertir exclusifs avec fenêtres d'inspection (qui sont en fait des épissures bout à bout avancées). Les connecteurs bout à bout utilisés dans ces domaines doivent être de haute qualité et correctement sertis avec des outils calibrés. Cependant, la méthode générale reste une forme d'épissure bout à bout (mais de qualité supérieure).

• Pour les configurations temporaires ou prototypes , l'utilisation de connecteurs bout à bout peut s'avérer complexe si vous devez modifier des éléments, car il faut les découper. Dans ce cas, l'utilisation de connecteurs enfichables (comme les connecteurs Molex, les bornes à vis ou les connecteurs à levier) peut s'avérer plus pratique. Une fois la conception définitive, vous pouvez les remplacer par des épissures bout à bout pour une meilleure durabilité.

• Pour les espaces très restreints ou dissimulés où même le sertissage est impossible, torsader les fils ensemble et les souder peut parfois être la seule solution (par exemple, pour réparer un fil au fond d'un compartiment moteur, inaccessible aux outils de sertissage, mais que l'on peut souder avec un petit fer). Ces cas sont toutefois rares ; en général, il est possible de trouver un moyen de sertir avec un outil de forme adaptée.

• Pour joindre des métaux ou des fils extrêmement différents avec une isolation spéciale , des connecteurs spécialisés peuvent être nécessaires (ce qui est rare dans le bricolage général ; les connecteurs bout à bout gèrent très bien le cuivre sur cuivre, ce qui est le cas dans 99 % des cas).

Le connecteur bout à bout est généralement le meilleur choix pour épisser les fils électriques dans la plupart des conditions. Avec des connecteurs et des outils de qualité, vous pouvez être sûr qu'une épissure bout à bout est aussi performante qu'un fil intact en termes de fonctionnalité et de longévité.

Comment sertir et installer des connecteurs bout à bout (guide étape par étape)

L'installation d'un connecteur bout à bout est simple, mais une bonne exécution garantit une connexion sûre et durable. Voici un guide étape par étape pour sertir correctement les connecteurs bout à bout :

1. Préparez les fils : Assurez-vous que le circuit sur lequel vous travaillez est hors tension. Coupez les fils à la longueur souhaitée pour l'épissure. Leurs extrémités doivent être propres et non effilochées. Dénudez l'isolant de chaque extrémité de fil sur environ 6 mm (1/4 po) ou selon la longueur nécessaire pour correspondre à la longueur du fût du connecteur. Important : Ne dénudez pas trop de fil ; il ne faut pas que le fil dénudé dépasse du connecteur. À l'inverse, un dénudage insuffisant risque de compromettre l'isolant du fil et de compromettre un bon contact métal contre métal. Il est conseillé de dénuder suffisamment le fil pour que le fil dénudé atteigne environ la moitié du fût du connecteur. Utilisez une pince à dénuder de qualité pour éviter d'entailler les conducteurs.

2. Choisissez le connecteur bout à bout adapté : Choisissez un connecteur adapté au calibre du fil. Les connecteurs bout à bout sont généralement codés par couleur : rouge pour les fils de 22 à 16 AWG , bleu pour les fils de 16 à 14 AWG et jaune pour les fils de 12 à 10 AWG (gammes courantes). Pour les fils de très petite taille (24 à 26 AWG), des connecteurs spécialisés peuvent être nécessaires. Pour les fils plus gros (8 AWG, etc.), utilisez la taille appropriée (souvent sans code couleur). Utiliser un connecteur bout à bout de taille incorrecte peut entraîner un sertissage faible : trop gros, le fil ne sera pas correctement comprimé ; trop petit, il ne s'adaptera pas ou ne se sertira que partiellement. En cas de doute, consultez l'emballage ou l'étiquette du connecteur pour connaître les calibres compatibles. Par exemple, les connecteurs bout à bout du kit Haisstronica sont classés par taille dans des compartiments étiquetés selon leur calibre AWG, ce qui facilite le choix.

3. Insérer le fil dans le connecteur : Enfoncez l’extrémité d’un fil dénudé dans un côté du connecteur jusqu’à ce que l’isolant du fil soit presque au même niveau que le bord du connecteur (et/ou jusqu’à ce qu’il touche la butée interne, si le connecteur en possède une). Procédez de même de l’autre côté avec l’autre fil. Idéalement, les conducteurs dénudés de chaque côté doivent se chevaucher ou se toucher au centre du connecteur. Conseil : Si votre connecteur est doté d’une isolation transparente (comme de nombreux connecteurs en nylon ou thermorétractables), vous pouvez vérifier visuellement que les fils sont correctement insérés et que la longueur de dénudage est correcte. Vous devriez voir le fil dénudé atteindre approximativement le milieu, et non à peine l’extrémité, et ne pas dépasser le centre. Si vous utilisez un connecteur opaque, vérifiez la longueur de dénudage et l’insertion au toucher. Il est également conseillé de torsader légèrement les extrémités des fils toronnés avant l’insertion pour maintenir les brins ensemble.

4. Positionnement de la pince à sertir : Utilisez une pince à sertir adaptée au type de connecteur. Pour les cosses isolées, la plupart des pinces à sertir sont dotées d'une mâchoire ou d'une étiquette de couleur (rouge/bleu/jaune) correspondant à ces connecteurs. Par exemple, une pince à sertir à cliquet peut avoir une fente pour les connecteurs rouges (22-16 AWG). Placez le connecteur bout à bout dans l'encoche appropriée de la pince à sertir avant de sertir, en alignant la matrice de sertissage avec le corps métallique (généralement, le sertissage se fait près du centre de la longueur du connecteur de chaque côté). De nombreux connecteurs bout à bout présentent une bande ou une empreinte indiquant l'emplacement du sertissage. Important : Veillez à sertir un côté à la fois – celui du premier fil – et non pas tout le connecteur en une seule fois (sauf si vous disposez d'une matrice spéciale permettant les deux sertissages simultanément). En général, vous effectuerez deux sertissages : un sur chaque partie du corps du fil.

5. Sertir le connecteur – Premier côté : Pressez fermement et uniformément l’outil de sertissage jusqu’à ce que le sertissage soit complet (les pinces à cliquet se relâchent une fois complètement comprimées). Cela déforme le corps métallique fermement sur le fil, le pinçant entre les courbures de la matrice. Si vous utilisez une pince sans cliquet, utilisez vos deux mains pour assurer un sertissage serré ; il est impossible de trop sertir avec un outil manuel ; l’objectif est de comprimer au maximum sans couper le connecteur. Une fois terminé, tirez légèrement sur le fil de ce côté pour vérifier qu’il est bien verrouillé ; il ne doit pas se détacher. Un sertissage correct maintiendra le fil fermement contre le conducteur (et parfois même légèrement l’isolant, selon la conception du connecteur).

6. Sertissage de l'autre côté : Répétez maintenant le sertissage de l'autre côté du connecteur bout à bout pour le deuxième fil. Alignez l'outil et sertissez avec la même force. Ensuite, tirez sur le deuxième fil pour vous assurer qu'il est bien fixé. Une fois les deux côtés sertis, aucun fil ne doit bouger ni s'agiter dans le connecteur. La connexion électrique est maintenant établie. Vérifiez visuellement que les empreintes de sertissage sont correctes (ni décentrées ni serties sur le bord du connecteur). En cas de problème (par exemple, si un fil n'a pas été complètement inséré et se détache), ne ressertissez pas le même connecteur ; coupez-le et utilisez un connecteur neuf, car l'intégrité du corps métallique sera compromise par la première tentative de sertissage.

7. Thermorétractable (le cas échéant) : Si vous utilisez des connecteurs bout à bout thermorétractables ou si vous avez déjà ajouté une gaine thermorétractable séparée, il est temps de la rétracter. Pour les connecteurs bout à bout thermorétractables , munissez-vous d'un pistolet thermique (de préférence) ou d'un chalumeau/briquet au butane (avec précaution) et appliquez la chaleur uniformément autour du connecteur. Vous verrez le tube commencer à se rétracter et à se resserrer autour du fil. Avec les connecteurs à revêtement adhésif, vous remarquerez peut-être un léger suintement de colle aux extrémités une fois le câble complètement rétracté ; c'est un bon signe que l'étanchéité est assurée. Assurez-vous de chauffer tous les côtés ; maintenez le pistolet thermique en mouvement pour éviter de carboniser un point précis. Le tube doit épouser parfaitement l'isolant du fil, sans laisser d'espace. Remarque : Il est préférable d'utiliser un pistolet thermique approprié, car une flamme nue peut brûler l'isolant ou la soudure (pour les connecteurs à soudure) avant qu'il ne se rétracte correctement. Si vous devez utiliser un briquet, utilisez la partie bleue de la flamme, maintenez-la en mouvement et ne touchez pas le connecteur. Veillez à ne pas surchauffer. L'objectif est d'obtenir une rétraction uniforme, sans faire fondre le connecteur.

8. Laissez refroidir : Laissez le connecteur refroidir quelques secondes après chauffage (surtout pour les connecteurs à soudure, afin de permettre à la soudure de se solidifier). Évitez de tirer ou de plier le joint lorsqu'il est encore chaud, car c'est à ce moment-là qu'il est relativement souple. Une fois refroidi, le thermorétractable durcira et l'adhésif prendra, offrant ainsi une bonne résistance à la traction.

9. Test de la connexion : Vous pouvez également tester l'intégrité électrique à l'aide d'un multimètre pour vérifier la continuité ou la résistance de l'épissure. Si la connexion est bonne, la résistance doit être proche de 0 ohm. Effectuez également un test de traction modéré sur le fil : un connecteur bout à bout correctement serti et rétracté doit être très résistant (le fil doit se rompre avant que le sertissage ne se détache !). S'il s'agit d'une connexion critique, vous pouvez même effectuer un test de contrainte en le pliant légèrement d'avant en arrière ; rien ne doit être desserré ni craquelé.

10. Sécurisation du fil (gestion des câbles) : Cette dernière étape est souvent négligée. Après avoir réalisé l'épissure, fixez le câble afin qu'il ne subisse pas de contraintes mécaniques excessives. Par exemple, utilisez des colliers de serrage ou du ruban adhésif pour fixer le fil réparé à un faisceau ou à un point d'appui proche. Ainsi, les vibrations ou les tractions exercées sur le fil n'exercent pas de contrainte directe sur la nouvelle jonction. Une épissure bout à bout est solide, mais il est toujours recommandé de soulager toute connexion dans un environnement mobile en ancrant les fils. Dans le secteur maritime ou automobile, pensez également à ajouter un faisceau de câbles ou un conduit séparé si le faisceau de câbles était protégé à l'origine, afin de rétablir cette protection sur la nouvelle section.

En suivant ces étapes, vous obtiendrez une épissure solide qui durera des années. Si vous débutez avec les connecteurs bout à bout, il peut être utile de vous entraîner d'abord sur une chute de fil pour vous familiariser avec la pression de sertissage et vérifier que votre outil sertit correctement. Un sertissage réussi laisse souvent une légère empreinte sur l'isolant (pour les connecteurs isolés) et vous pourrez observer un léger évasement aux extrémités, là où se trouve l'isolant du fil. Cependant, le connecteur ne doit pas se fissurer ni se déformer de manière irrégulière.

Bonnes pratiques et conseils pour l'utilisation des connecteurs bout à bout

Avant de conclure, voici un bref aperçu des meilleures pratiques et des conseils à garder à l'esprit lorsque vous travaillez avec des connecteurs bout à bout (nous en avons abordé certains ci-dessus, mais ils méritent d'être répétés) :

• Utilisez des connecteurs de qualité : Tous les connecteurs ne se valent pas. Les connecteurs bout à bout bon marché et de mauvaise marque peuvent utiliser un métal plus fin ou un placage de mauvaise qualité, ce qui peut entraîner des sertissages fragiles ou de la corrosion à long terme. Il est judicieux d'investir dans des marques réputées (comme 3M, TE Connectivity ou Haisstronica, etc.) pour les travaux critiques. La différence de coût est minime, mais la différence de fiabilité peut être importante. Par exemple, les connecteurs de qualité marine d'une bonne marque auront un adhésif approprié et un placage en étain épais, ce qui peut manquer aux connecteurs bon marché.

• Utilisez le bon outil : une pince à sertir à cliquet dédiée aux connecteurs isolés améliorera considérablement vos chances de succès. Ces outils assurent une pression constante et ne relâchent pas le sertissage tant que celui-ci n'est pas correctement réalisé. De plus, leur profil de mâchoire est généralement adapté pour enfoncer le sertissage sans le couper. Évitez de simplement écraser le connecteur avec une pince ou d'utiliser une pince à dénuder multifonction inadaptée : ces méthodes donnent souvent un sertissage de mauvaise qualité (trop lâche ou coupant le connecteur). Si vous effectuez beaucoup de câblage, vous pouvez même utiliser des pinces à sertir distinctes pour les cosses isolées et non isolées, car leurs formes de matrices sont différentes. Les kits de pinces à sertir Haisstronica, par exemple, sont fournis avec plusieurs matrices pour différents types de connecteurs afin de garantir un profil de sertissage optimal.

• Adaptez le calibre du fil à la taille du connecteur : Il est important de le rappeler : l’utilisation d’un connecteur dont le calibre n’est pas conforme à sa norme peut entraîner une défaillance. Si un fil est trop fin pour le connecteur, le sertissage risque de ne pas appuyer sur le fil ; il se sertira principalement sur l’isolant ou laissera un espace. Si un fil est trop épais, le sertissage risque de ne pas être complet ou les brins risquent de ne pas s’emboîter, ce qui peut entraîner le cisaillement ou le dépassement de certains brins. Si vous êtes entre deux calibres (par exemple, un fil 16 AWG peut parfois être branché sur un connecteur rouge ou bleu), choisissez généralement le connecteur qui s’adapte parfaitement au fil dénudé. En cas de doute, testez un sertissage pour voir s’il tient en tirant dessus.

• Ne doublez pas les fils à une extrémité (sauf si le connecteur est prévu pour cela) : Il arrive que l'on essaie d'insérer deux fils d'un côté d'un connecteur bout à bout (réalisant ainsi une épissure en « T »). Cela peut fonctionner si le connecteur est suffisamment grand et que la surface totale des deux fils correspond à la plage de sertissage, mais ce n'est pas idéal. Il existe de meilleurs connecteurs pour joindre trois fils (comme les connecteurs Posi-Lock ou les épissures bout à bout à trois voies). Si vous devez absolument le faire, essayez de torsader les deux fils dénudés ensemble et de les traiter comme un seul conducteur plus épais, puis de sertir. Cependant, sachez que cela peut compromettre la qualité du sertissage. Un connecteur abaisseur ou à épissure parallèle est préférable pour les jonctions multifilaires.

• Respect de l'environnement : Si votre épissure est exposée à l'eau, à l'huile ou à d'autres conditions difficiles, choisissez un connecteur approprié (thermorétractable, avec revêtement adhésif) ou prévoyez une protection supplémentaire. Les connecteurs en vinyle standard, en milieu humide, favorisent la corrosion et la défaillance du joint. Sous le capot, utilisez des cosses thermorétractables ou au moins isolées en nylon, et pensez à ajouter une deuxième couche de gaine thermorétractable sur les connecteurs en vinyle pour une protection supplémentaire.

• Acheminement et serre-câble : Après l'épissure, assurez-vous que le fil est acheminé ou fixé de manière à ce qu'il ne subisse aucune tension constante. Par exemple, si vous réparez un fil dans un faisceau de câbles de porte, fixez-le de manière à ce que la tension d'ouverture/fermeture de la porte ne soit pas appliquée directement sur l'épissure. De même, évitez de plier l'épissure au niveau d'une charnière. Si un fil doit fléchir (comme un bras de robot ou une pièce mobile d'un appareil), utilisez un serre-câble flexible et éventuellement un autre type de connecteur capable de supporter la flexion (ou déplacez l'épissure vers une partie fixe du fil).

• Tests et inspections : Surtout pour les connexions critiques (comme les feux stop, les capteurs moteur, etc.), testez le circuit après avoir réalisé l'épissure. S'il s'agit d'une connexion automobile, vérifiez le fonctionnement du composant et éventuellement la résistance. Pour les épissures à courant élevé, vérifiez que le connecteur ne chauffe pas sous charge ; un connecteur chaud peut indiquer un sertissage à haute résistance (pas assez serré). Un connecteur bout à bout correctement serti ne chauffe généralement pas plus que le fil lui-même sous charge.

• Connexions multiples : Si vous devez réaliser plusieurs épissures rapprochées, privilégiez un câblage décalé sur toute la longueur du câble plutôt que de les placer toutes au même endroit (technique courante pour les faisceaux de câbles). Ainsi, vous éviterez de vous retrouver avec un gros bourrelet de connecteurs au même endroit et réduirez le risque de court-circuit entre deux connecteurs en cas de rupture d'isolation (puisqu'ils ne seront pas côte à côte). L'échelonnement des épissures permet également de rendre le faisceau plus flexible plutôt qu'une seule section rigide.

• Couper, ne pas défaire : Si vous devez refaire ou défaire une épissure bout à bout, ne réutilisez pas l'ancien connecteur. Coupez-le, dénudez le fil et utilisez un nouveau connecteur. Une fois serti, l'insert métallique se déforme et ne se sertit pas correctement une deuxième fois. Ces pièces sont à usage unique.

• Marquer ou étiqueter si nécessaire : Pour un câblage complexe, pensez à étiqueter la zone épissée (avec un morceau de gaine thermorétractable sur lequel vous pouvez écrire ou un ruban adhésif) afin de savoir plus tard si une épissure est présente et à quoi elle est connectée. Cela peut être utile pour un dépannage ultérieur. Par exemple, lors d'une réparation de câblage de remorque, une petite étiquette près de l'épissure bout à bout pourrait indiquer qu'il s'agit de l'épissure d'alimentation des feux arrière effectuée le jour X. Ce n'est pas obligatoire, mais une intervention professionnelle dans certains cas.

Le respect de ces bonnes pratiques garantira la sécurité et la durabilité de vos connexions électriques avec connecteurs bout à bout . De nombreux problèmes électriques sur les véhicules et les appareils sont dus à de mauvaises connexions. En utilisant des épissures et des techniques de raccordement bout à bout performantes, vous éliminez une grande partie des problèmes potentiels.

Conclusion

Alors, quel est le connecteur le plus couramment utilisé aujourd'hui ? Pour raccorder des fils électriques, le modeste connecteur bout à bout est sans conteste l'un des plus répandus. Sa simplicité, sa fiabilité et sa polyvalence en font le choix idéal pour de nombreux projets électriques, de la réparation automobile au câblage marin, en passant par l'électronique grand public et bien plus encore. Nous avons constaté que les connecteurs bout à bout, notamment dans leurs versions modernes comme les connecteurs bout à bout thermorétractables , offrent une connexion propre, solide et protégée, souvent plus performante qu'une simple soudure dans la pratique.

Nous avons également comparé les connecteurs bout à bout aux autres connecteurs : leur rôle est différent de celui des cosses à œillet ou des cosses à fourche, ils offrent dans de nombreux cas une meilleure fiabilité à long terme qu'une épissure à souder et à ruban adhésif, et ils sont plus adaptés aux câblages multibrins que les serre-fils. En résumé, si vous avez deux fils à connecter en ligne, vous opterez probablement pour un connecteur bout à bout ; des millions d'électriciens et d'installateurs le font chaque jour.

Pour ceux qui souhaitent débuter ou moderniser leur boîte à outils de câblage, disposer d'une variété de connecteurs bout à bout de qualité est essentiel. Vous pourriez envisager un assortiment comme le kit de connecteurs bout à bout Haisstronica , qui vous garantit un connecteur de la bonne taille au moment opportun, avec une isolation thermorétractable de haute qualité pour une tranquillité d'esprit totale. (Voir le lien ci-dessus pour plus de détails sur ce kit.) De plus, assurez-vous d'avoir une bonne pince à sertir : elle fait toute la différence pour transformer un bon connecteur en une connexion parfaite.

En conclusion, n'oubliez pas que même le meilleur connecteur ne vaut que par son installation. Prenez le temps de bien le faire : dénudez correctement, utilisez le connecteur approprié, sertissez fermement et scellez correctement. En suivant les instructions et conseils de cet article, vos connexions bout à bout seront d'une solidité à toute épreuve. Fini les lumières vacillantes dues à un sertissage mal serré, fini les joints torsadés et adhésifs corrodés ; vous aurez confiance en l'intégrité de votre câblage.

Les projets électriques peuvent être intimidants pour les débutants, mais avec des connecteurs comme ceux-ci et un peu de pratique, même les câblages complexes peuvent être réalisés en toute sécurité. La prochaine fois que quelqu'un vous demandera « Épissure bout à bout de connecteur : est-ce la meilleure façon de réparer ce fil ? » , vous connaîtrez non seulement la réponse, mais vous pourrez aussi lui montrer comment procéder !
