Introduction : Les connecteurs bout à bout sont l'un des moyens les plus simples de raccorder deux fils bout à bout sans soudure. Ce sont de petits connecteurs électriques qui forment une épissure sûre et isolée. Leur nom vient de la façon dont les extrémités des fils dénudés se touchent à l'intérieur du connecteur, formant ainsi un chemin électrique continu. Ces connecteurs portent plusieurs noms : connecteurs bout à bout (parfois orthographiés « buttconnector » dans les recherches), épissures bout à bout , cosses bout à bout , etc. Tous désignent la même chose : un connecteur à sertir qui relie deux fils.
Pour les débutants, l'utilisation de connecteurs bout à bout (surtout thermorétractables ) est simple et fiable. Dans cet article, nous expliquerons ce qu'est un connecteur bout à bout thermorétractable , vous expliquerons son utilisation étape par étape, vous présenterons des cas d'utilisation courants (automobile, marine, bricolage), vous fournirons un guide d'achat rapide et répondrons à quelques questions fréquentes . À la fin de cet article, vous saurez exactement comment utiliser les connecteurs bout à bout thermorétractables pour réaliser des connexions étanches et durables.
👉 Construisez-le correctement avec les connecteurs bout à bout thermorétractables à sertir électriques Haisstronica AWG 22-10 pour les épisseuses bout à bout.
Qu'est-ce qu'un connecteur bout à bout thermorétractable ?
Un connecteur d'épissure bout à bout (également appelé connecteur bout à bout ou épissure bout à bout) est un petit connecteur électrique tubulaire permettant de raccorder deux fils bout à bout. Il s'agit généralement d'un cylindre métallique (souvent en cuivre étamé) muni d'un manchon isolant. On insère un fil dénudé à chaque extrémité du corps du connecteur, puis on le sertit . Cette déformation du corps métallique enserre fermement les fils, créant une liaison mécanique et électrique solide, les faisant ainsi fonctionner comme un seul conducteur continu. En résumé, l'épissure bout à bout relie les extrémités des fils à l'intérieur d'un manchon protecteur , préservant ainsi l'intégrité du circuit.
Certains connecteurs bout à bout sont dotés d'une simple isolation plastique (vinyle ou nylon). En revanche, les connecteurs bout à bout thermorétractables (parfois appelés connecteurs bout à bout thermorétractables , connecteurs bout à bout à gaine thermorétractable ou épissures bout à bout de qualité marine ) sont dotés d'une gaine thermorétractable spéciale doublée d'adhésif. Après sertissage, il suffit d'appliquer de la chaleur sur le connecteur. La gaine se rétracte et l'adhésif interne fond , scellant ainsi l'épissure et la protégeant de l'eau. Ces connecteurs bout à bout se thermorétractent autour de la connexion du fil, créant ainsi une épissure bout à bout étanche une fois refroidis. Autrement dit, un connecteur bout à bout thermorétractable ajoute une couche de protection supplémentaire : lorsqu'il est chauffé, il forme une connexion étanche et résistante à l'eau , idéale pour le câblage automobile, marin ou extérieur.
👉 Les installations plus rapides commencent avec les connecteurs bout à bout thermorétractables à sertir électriques Haisstronica AWG 22-10 — la solution idéale pour les épissures bout à bout.
Instructions étape par étape sur la façon de les utiliser
L'utilisation d'un connecteur bout à bout est simple. Pour un guide visuel rapide, vous pouvez également regarder ce tutoriel YouTube sur les épissures bout à bout thermorétractables , qui illustre le processus de sertissage et de chauffage. Suivez ces étapes pour épisser des fils avec un connecteur bout à bout thermorétractable :
-
Préparez les fils : La sécurité avant tout : débranchez l’alimentation du circuit avant de commencer. Coupez et dénudez environ 6 mm d’isolant à l’extrémité de chaque fil. Utilisez une pince à dénuder adaptée à votre section de fil afin de ne pas endommager les brins de cuivre. Si le fil est multibrins, torsadez les brins dénudés ensemble pour qu’ils restent bien serrés et nets.
-
Choisissez le bon connecteur et insérez les fils : Choisissez un connecteur de taille adaptée au calibre du fil à raccorder. Les connecteurs sont généralement codés par couleur selon le calibre du fil (par exemple, rouge pour les fils de 22 à 18 AWG, bleu pour les fils de 16 à 14 AWG et jaune pour les fils de 12 à 10 AWG). Assurez-vous que la taille du connecteur correspond aux fils : trop petit, le fil ne passera pas ; trop grand, le sertissage ne sera pas serré. Insérez une extrémité de fil dénudée de chaque côté du connecteur jusqu'à ce que chaque extrémité touche le fond au milieu. Les deux fils doivent se toucher au centre du corps métallique. Assurez-vous qu'aucun brin ne dépasse ; tout le cuivre doit être à l'intérieur du tube du connecteur.
-

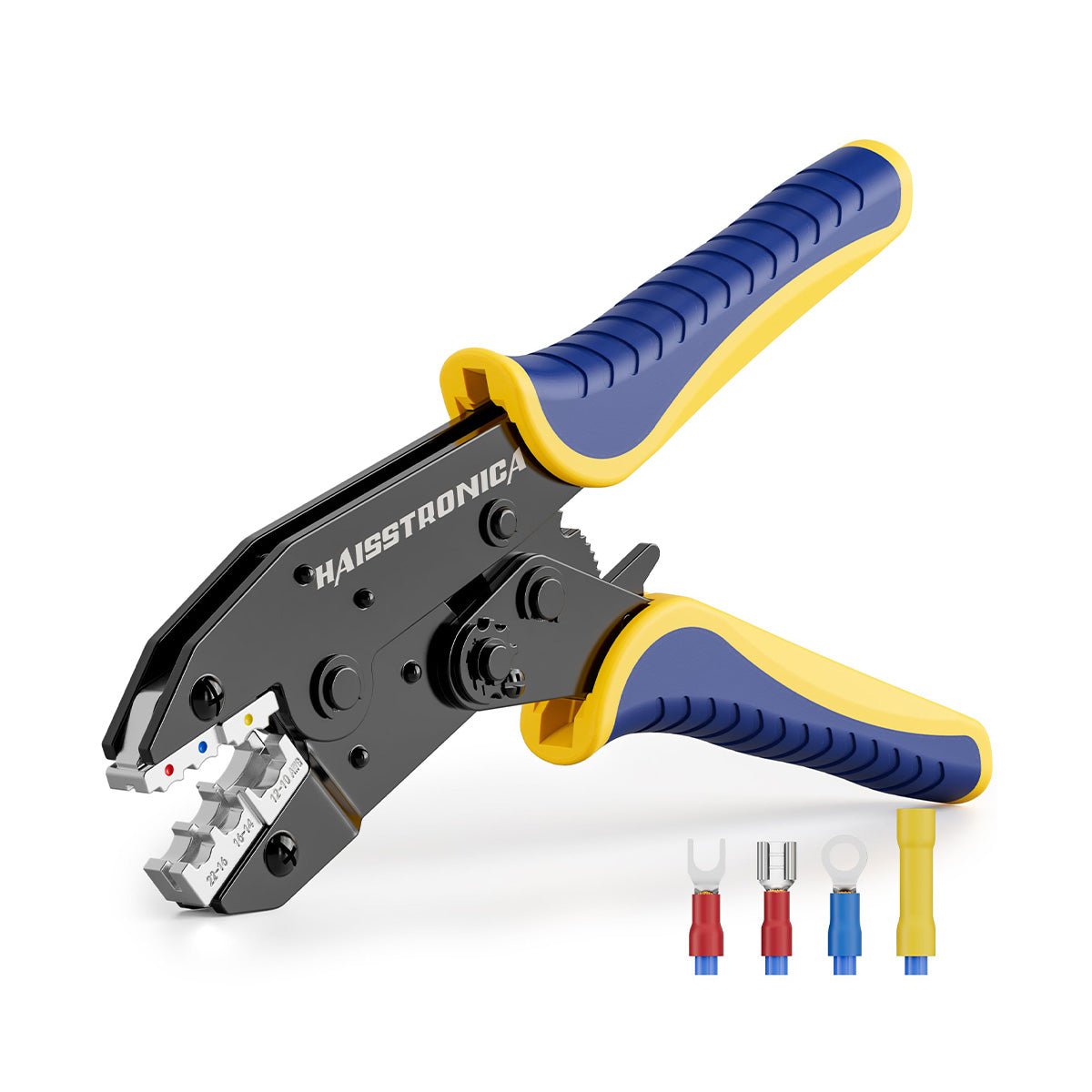

Sertissage du connecteur : À l’aide d’un outil de sertissage adapté (idéalement une pince à cliquet avec une encoche de couleur correspondant à la taille du connecteur), sertissez le corps métallique au centre du connecteur. Placez les mâchoires de la pince sur la partie cylindrique métallique (et non sur les extrémités isolées) et pressez fermement pour comprimer le corps. Le fil est ainsi maintenu en place. Tirez légèrement sur chaque fil pour vérifier sa fixation ; un sertissage correct maintiendra les fils et les empêchera de se défaire facilement. (Conseil : si vous utilisez des connecteurs isolés, utilisez la fente pour borne isolée de la pince ; pour les connecteurs métalliques non isolés, utilisez la partie à sertir nue.)
-
Appliquer de la chaleur pour rétrécir : Si vous utilisez un connecteur bout à bout thermorétractable , appliquez de la chaleur pour le sceller. Un pistolet thermique est recommandé pour une chaleur uniforme (vous pouvez utiliser un mini-chalumeau au butane ou, à la rigueur, un sèche-cheveux puissant ou un briquet ; plus d'informations à ce sujet dans la FAQ). Effectuez des mouvements de va-et-vient avec la source de chaleur le long du tube du connecteur. Le tube thermorétractable se contractera autour de l'épissure et l'adhésif interne fondra et coulera, assurant l' étanchéité . Continuez à chauffer jusqu'à ce que le tube se rétracte complètement et qu'un peu d'adhésif déborde aux extrémités, signe d'une bonne étanchéité. Le connecteur deviendra légèrement transparent en se rétractant. Cette étape transforme votre épissure sertie en connecteur bout à bout étanche . (Remarque : évitez de carboniser le tube ; maintenez le pistolet thermique en mouvement. Si vous avez utilisé un connecteur non thermorétractable, vous pouvez glisser un morceau de tube thermorétractable par-dessus et le chauffer pour le protéger.)
-
Refroidissement et inspection : Retirez la source de chaleur et laissez le connecteur refroidir quelques secondes. Une fois refroidi, tirez une dernière fois sur chaque fil pour vérifier la solidité du sertissage. Inspectez visuellement qu'aucun fil dénudé ne dépasse du connecteur et que la gaine s'est rétractée uniformément autour de l'épissure. Si vous disposez d'un multimètre, vous pouvez également tester la continuité pour vous assurer de la bonne connexion électrique. Un connecteur d'épissure bout à bout correctement serti et rétracté sera solide et sécurisé. Si un fil se détache ou si la connexion semble lâche, il est préférable de le couper et de refaire l'épissure avec un connecteur neuf . Les connecteurs bout à bout sont généralement à usage unique et ne peuvent pas être désserrés de manière fiable.
👉 Faites confiance aux connecteurs bout à bout thermorétractables à sertir électriques Haisstronica AWG 22-10 lorsque vous avez besoin d'une épissure bout à bout correctement effectuée.
Cas d'utilisation : quand et où utiliser les connecteurs bout à bout
Les connecteurs bout à bout sont utilisés dans tous types de projets de câblage où deux conducteurs doivent être reliés bout à bout. Voici quelques cas d'utilisation courants :
-
Réparation de câblage automobile : Dans les voitures, les camions et les motos, les connecteurs bout à bout sont largement utilisés pour installer des accessoires (par exemple, un nouvel autoradio ou des phares) ou réparer des fils cassés. Ils résistent bien aux vibrations du compartiment moteur, empêchant ainsi les fils de se détacher. Par exemple, pour remplacer un fil de haut-parleur ou de feu arrière endommagé, vous pouvez utiliser une épissure bout à bout pour connecter le nouveau fil au câblage existant. Ces connecteurs sont également pratiques pour les dépannages rapides sur le terrain, car ils assurent une connexion par sertissage fiable sans soudure.
-
Câblage marin et bateau : Pour toute application marine (bateaux, jet-skis, etc.), des connecteurs bout à bout étanches sont indispensables. L'environnement marin étant humide et corrosif, il est conseillé d'utiliser des épissures bout à bout thermorétractables de qualité marine, étanches à l'eau. La gaine thermorétractable adhésive de ces connecteurs assure une liaison étanche qui protège les fils de l'eau salée et de la corrosion. Ceci est essentiel pour des équipements tels que les feux de navigation, les pompes de cale ou l'éclairage de quai, bref, tout câblage susceptible d'être éclaboussé ou exposé à l'humidité. Une fois rétractée, la connexion est parfaitement étanche et ne se détériore pas, même dans des conditions humides et difficiles.
-
Projets électriques DIY à la maison : Les connecteurs bout à bout sont pratiques pour les réparations quotidiennes et les petits projets électroniques à la maison. Utilisez-les pour réparer un cordon de lampe cassé, rallonger les fils d'un ruban LED, réparer le câblage d'un appareil électroménager ou ajouter une nouvelle section de fil si un câble a été coupé trop court par accident. Ils offrent une alternative plus sûre et plus fiable que de simplement torsader les fils et de les fixer avec du ruban adhésif. Grâce à leur facilité d'utilisation, les connecteurs bout à bout sont souvent inclus dans les kits de connecteurs de fils DIY pour les bricoleurs. Que vous travailliez sur un projet d'éclairage de jardin ou que vous répariez un fil mal branché dans un appareil, les connecteurs bout à bout vous permettent de réaliser une connexion solide et isolée avec un minimum d'outils.
(Remarque : une autre utilisation courante est dans l'audio et l'électronique automobile : l'utilisation d'épissures bout à bout pour connecter les fils de haut-parleurs ou le câblage d'amplificateur garantit un signal cohérent sans que les fils ne se défont ou ne se corrodent. En général, chaque fois que vous devez joindre des fils bout à bout, en particulier dans des espaces restreints ou des environnements mobiles, les connecteurs bout à bout sont une solution pratique.)
👉 Pour les épissures bout à bout, choisissez les connecteurs bout à bout thermorétractables à sertir électriques Haisstronica AWG 22-10 et terminez en force.
Guide d'achat – Que rechercher dans les connecteurs bout à bout
Tous les connecteurs bout à bout ne se valent pas. Voici quelques facteurs clés à prendre en compte lors de l'achat de connecteurs d'épissure bout à bout (notamment thermorétractables) :
-
Type de connecteur : Il existe plusieurs types de connecteurs bout à bout : non isolés , isolés et thermorétractables . Les épissures bout à bout non isolées sont de simples corps métalliques (sans manchon), principalement utilisés pour ajouter votre propre isolation ou pour les situations de forte chaleur. La plupart des débutants utiliseront des connecteurs isolés (avec un manchon en vinyle ou en nylon pour une protection de base) ou des connecteurs bout à bout thermorétractables . Le type thermorétractable (souvent vendu comme connecteurs bout à bout marins ou épissures adhésives ) possède un tube à double paroi avec une colle interne qui fond sous l'effet de la chaleur, formant un joint étanche. En général, utilisez des connecteurs isolés standard pour les environnements intérieurs/secs et choisissez des connecteurs bout à bout thermorétractables pour tout câblage exposé à l'humidité, à la saleté ou aux vibrations.
-
Calibre du fil : Veillez à toujours adapter la taille du connecteur à votre calibre. Une taille incorrecte peut entraîner un mauvais sertissage. Les connecteurs bout à bout sont généralement codés par couleur selon le calibre du fil pour plus de commodité. Les codes couleur courants sont les connecteurs bout à bout rouges pour les fils de calibre 22 à 16 AWG, bleus pour les fils de calibre 16 à 14 AWG et jaunes pour les fils de calibre 12 à 10 AWG. (Certaines marques proposent même des connecteurs blancs pour les fils de très petite taille de calibre 26 à 24 AWG.) Assurez-vous que le fil remplit entièrement le corps du connecteur avant de sertir. Si le fil est trop lâche, utilisez un connecteur plus petit ; s'il ne convient pas, utilisez un connecteur plus grand. En cas de doute, vous pouvez acheter un kit de connecteurs bout à bout assortis comprenant plusieurs tailles afin de toujours avoir la bonne taille sous la main.
-
Environnement et application : Tenez compte des conditions auxquelles votre connexion filaire sera soumise. Pour les projets maritimes, automobiles ou extérieurs , il est judicieux d'utiliser des connecteurs thermorétractables (étanches) pour isoler de l'humidité et prévenir la corrosion. Dans les compartiments moteur ou autres zones à haute température, vérifiez que l'isolation du connecteur résiste à la chaleur ; les connecteurs isolés en nylon supportent des températures plus élevées que les connecteurs en vinyle bon marché. Si le câblage est soumis à des mouvements ou vibrations importants (véhicules, machines), les connecteurs bout à bout thermorétractables offrent une décharge de traction supplémentaire lors du rétreint, maintenant ainsi la jonction solidement en place sous tension. Choisissez des connecteurs étiquetés « qualité marine » ou « étanches » pour une durabilité maximale dans les environnements difficiles.
-
Qualité et sécurité : Il est avantageux d'opter pour des connecteurs de haute qualité auprès d'une marque réputée. Privilégiez les connecteurs homologués UL ou conformes aux normes électriques, notamment pour les câblages critiques ou permanents. Les connecteurs bout à bout de haute qualité utilisent des corps en cuivre étamé pour une excellente conductivité et une excellente résistance à la corrosion, ainsi qu'une isolation ou un tube épais qui ne se perfore pas facilement. Les connecteurs hors marque moins chers peuvent utiliser un métal plus fin ou un placage de qualité inférieure, susceptible de se corroder ou de se casser sous la contrainte. Pour une épissure fiable, investissez dans des connecteurs robustes et à sertissage solide. (Par exemple, les épissures bout à bout thermorétractables de Haisstronica utilisent des âmes en cuivre étamé pur et des tubes en polyoléfine doublés d'adhésif, offrant une résistance élevée à la traction et une étanchéité parfaite.) Quelques euros supplémentaires pour un kit de connecteurs bout à bout de qualité garantissent la tranquillité d'esprit pour des projets électriques à long terme.
👉 Améliorez votre câblage avec les connecteurs bout à bout thermorétractables à sertir électriques Haisstronica AWG 22-10 — conçus pour les connecteurs à épissure bout à bout.
FAQ
Q1 : « Connecteurs bout à bout » vs. « épissures bout à bout » vs. « bornes bout à bout » – sont-ils tous identiques ?
R : Oui, tous ces termes (et bien d'autres) désignent la même chose. Une épissure bout à bout , un connecteur bout à bout , une cosse bout à bout , ou même des termes familiers comme épisseuse bout à bout ou connecteur de fil bout à bout sont simplement des noms différents pour un connecteur bout à bout. Ils désignent tous ce petit connecteur à sertir en forme de tube utilisé pour relier deux fils bout à bout. Ainsi, si quelqu'un parle d'épissure bout à bout ou de connecteur bout à bout, il s'agit du même dispositif. La formulation peut varier, mais leur fonctionnement est identique.
Q2 : Les connecteurs thermorétractables sont-ils vraiment étanches ?
R : Lorsqu'ils sont correctement sertis et chauffés, oui . Les connecteurs bout à bout thermorétractables créent une connexion étanche et étanche. La gaine thermorétractable doublée d'adhésif forme un joint étanche IP67 autour de l'épissure. Cela empêche l'eau, l'humidité et même le sel de pénétrer dans la jonction électrique. L'image ci-dessus montre un exemple : une épissure bout à bout thermorétractable (connecteurs bleu et jaune) immergée dans de l'eau boueuse pour démontrer l'étanchéité. Ces connecteurs bout à bout étanches sont parfaits pour le câblage marin ou toute application extérieure où l'humidité doit être préservée des fils. (En comparaison, un connecteur bout à bout standard isolé en vinyle ou en nylon n'est pas étanche seul ; il faudrait le recouvrir d'une gaine thermorétractable pour le rendre résistant à l'eau.) Veillez à toujours rétracter complètement le connecteur et à laisser l'adhésif agir ; un connecteur correctement chauffé refroidira pour former une liaison étanche et étanche.
Q3 : Je n'ai pas de pistolet thermique. Puis-je utiliser un sèche-cheveux ou un briquet pour rétrécir le connecteur ?
R : En cas de besoin, oui. La meilleure façon de rétracter un connecteur thermorétractable est d'utiliser un pistolet thermique, qui applique une chaleur uniforme sur le tube. Cependant, vous pouvez utiliser des alternatives avec précaution. Un sèche-cheveux ordinaire réglé à sa température maximale finira par rétracter le tube (cela prend simplement plus de temps qu'un pistolet thermique). Utiliser un briquet à main ou une mini-chalumeau est une autre astuce courante ; beaucoup le font pour des réparations rapides, et cela rétracte le tube rapidement . Mais attention : une flamme nue peut facilement surchauffer et brûler le tube du connecteur. Si vous utilisez un briquet, maintenez la flamme en mouvement de va-et-vient et ne la tenez pas trop près ; il suffit de chauffer jusqu'à ce que le tube se contracte et que l'adhésif fonde. Un briquet au butane ou une micro-chalumeau offre une chaleur plus contrôlée qu'une grande flamme. Et attention à vos doigts ! En résumé, oui , un sèche-cheveux ou un briquet puissant peut faire l'affaire pour des travaux ponctuels, mais si vous prévoyez de nombreux câblages, il est fortement recommandé d'investir dans un pistolet thermique adapté pour des résultats uniformes et nets.
Q4 : Puis-je connecter plus de deux fils avec un seul connecteur d'épissure bout à bout ?
R : Pas avec un connecteur bout à bout standard ; ils sont conçus pour deux fils seulement (un à chaque extrémité). Si vous devez raccorder trois fils ou plus , plusieurs options s'offrent à vous. Une méthode consiste à utiliser plusieurs connecteurs bout à bout (par exemple, en épissant deux fils ensemble, puis en reliant ce fil combiné à un troisième fil à l'aide d'un autre connecteur bout à bout). Une meilleure solution consiste à utiliser un connecteur spécial appelé épissure bout à bout abaisseur (également appelé connecteur bout à bout 3 voies). Les connecteurs à épissure bout à bout abaisseur ont un corps plus large d'un côté, pouvant accueillir deux fils (ou plus), qui se sertissent ensuite en un seul fil de l'autre côté. Ces connecteurs spéciaux sont codés par couleur et comportent des bandes indiquant les différentes sections de fil acceptées. Ils permettent de réaliser des épissures à trois fils (voire quatre fils) en une seule pièce. Si vous n'en avez pas, pensez à utiliser un bloc de jonction ou de distribution approprié pour combiner plusieurs fils, plutôt que d'essayer d'entasser trois fils dans un connecteur bout à bout normal (qui ne se sertira pas de manière fiable ou sûre).
Nos meilleurs choix conviviaux
Pour une résistance à la corrosion optimale, nos corps étamés à 99,9 % de cuivre assurent un contact propre et stable. Chauffez uniformément et le revêtement adhésif 3:1 adhère à l'isolant, formant un joint durable et étanche. Installez en toute confiance grâce aux connecteurs bout à bout thermorétractables , la solution idéale pour les clients recherchant un connecteur bout à bout ou un connecteur bout à bout .
👉 Scellez chaque épissure avec les connecteurs bout à bout thermorétractables à sertir électriques Haisstronica AWG 22-10 — idéaux pour les épissures bout à bout.
Conclusion
Les connecteurs thermorétractables à épissure bout à bout révolutionnent le câblage DIY : ils facilitent la réalisation de connexions sûres et résistantes aux intempéries, que ce soit pour la réparation automobile, l'électronique embarquée ou les projets domestiques. Grâce au guide étape par étape ci-dessus, même un débutant peut sertir et rétrécir ces connecteurs en toute confiance pour réaliser des épissures de qualité professionnelle.
