Quel est le connecteur principal le plus utilisé ? Plongée en profondeur dans les connecteurs bout à bout

Que sont les connecteurs bout à bout ? Comment fonctionnent-ils ?

Les connecteurs bout à bout sont des connecteurs électriques utilisés pour raccorder deux fils bout à bout. Leur nom vient de la façon dont les fils s'emboîtent à l'intérieur du connecteur. Un connecteur bout à bout est un court tube métallique (généralement en cuivre) muni d'une ouverture à chaque extrémité. On insère un fil dénudé à chaque extrémité du tube, puis on sertit le tube métallique sur les fils pour les maintenir en place. On obtient ainsi une épissure bout à bout sécurisée, une connexion électrique entre les deux extrémités du fil maintenues par le connecteur.

En d'autres termes, un connecteur bout à bout « couple » deux fils en un seul circuit continu (d'où son nom de connecteurs bout à bout). Il forme ainsi une connexion permanente (contrairement à une fiche ou une prise débranchée), conductrice d'électricité et mécaniquement résistante. Les connecteurs bout à bout sont un type de connecteur à sertir : on utilise une pince à sertir pour comprimer fermement le corps du connecteur autour des fils. Une fois serti, le métal du connecteur épouse les conducteurs, permettant au courant de circuler comme si les fils étaient soudés ensemble, mais sans soudure dans la plupart des cas.

Comment fonctionnent les connecteurs bout à bout ? À l'intérieur, le connecteur bout à bout présente généralement une butée centrale (une petite encoche ou crête) qui garantit l'insertion de chaque fil à la bonne profondeur et leur jonction au centre. Lorsque vous sertissez le connecteur avec une pince à sertir, le métal mou (généralement du cuivre) se déforme autour des brins, les maintenant en place et établissant un bon contact électrique. Si vous tirez sur les fils après le sertissage, un sertissage correct les empêchera de sortir. Le chemin électrique à travers le connecteur bout à bout est essentiellement le prolongement du fil : un pont métallique à faible résistance relie les deux extrémités du fil. Dans un connecteur bout à bout de qualité, cette jonction présente une chute de tension minimale et peut transporter le courant aussi bien que les fils d'origine. Les connecteurs bout à bout sont conçus pour être simples, rapides et efficaces : il suffit de dénuder le fil, de l'insérer, de sertir et le tour est joué. Aucune soudure ni ruban adhésif n'est nécessaire (à condition d'utiliser le type de connecteur adapté à l'environnement).

Caractéristiques principales des connecteurs bout à bout :

• Forme et structure : Les connecteurs bout à bout sont cylindriques ou tubulaires. Ils se présentent sous la forme d'un court tube métallique, souvent pré-isolé à l'extérieur par une gaine plastique ou thermorétractable. L'intérieur du tube est généralement sans soudure et fabriqué en métal conducteur (alliage de cuivre), parfois étamé pour une meilleure résistance à la corrosion.

• Type de sertissage : Les connecteurs bout à bout sont conçus pour être sertis. Le sertissage comprime le métal sur le fil. Des repères sur le connecteur indiquent souvent où placer les mâchoires de la pince pour réaliser le sertissage au bon endroit.

• Connexion unique : Chaque connecteur bout à bout relie deux extrémités de fil (une de chaque côté). (Il existe des connecteurs spéciaux qui relient plus de deux fils, comme le connecteur bout à bout 2 vers 1, qui permet d'avoir deux fils à une extrémité et un à l'autre, mais le connecteur bout à bout standard est une épissure un vers un.)

• Épissure permanente : La connexion bout à bout ainsi obtenue est prévue pour être permanente (bien qu'elle puisse être coupée si nécessaire). Contrairement aux connecteurs ou aux borniers, les épissures bout à bout ne sont pas conçues pour des déconnexions fréquentes.

On utilise parfois des termes différents pour désigner les connecteurs bout à bout. On entend souvent parler d'épissure bout à bout , de connecteur d'épissure bout à bout , de cosse d'épissure bout à bout ou simplement d'épissures bout à bout , tous désignant le même concept. Dans certains contextes, on les appelle simplement connecteurs à sertir ou épissures de fils . Par souci de clarté, ce guide se concentrera sur les connecteurs bout à bout en tant que catégorie d'épissures de fils sertis. (Ne confondez pas les connecteurs bout à bout avec les connecteurs à balle : les connecteurs à balle sont un type de connecteur différent, composé d'une partie mâle et d'une partie femelle qui s'emboîtent, tandis qu'un connecteur bout à bout est une épissure monobloc. Certains pourraient parler à tort de « connecteurs bout à bout à balle », mais il s'agit en réalité de connecteurs distincts.)

Types courants de connecteurs bout à bout : Il existe plusieurs types de connecteurs bout à bout, se distinguant principalement par leur isolation et leur matériau. Nous les détaillerons plus tard, mais en général :

• Connecteurs bout à bout non isolés : juste un tube métallique nu (pas d'isolation).

• Connecteurs bout à bout isolés : ont un isolant en plastique ou en nylon autour du tube métallique (couleurs courantes comme le rouge, le bleu, le jaune).

• Vinyle vs Nylon : Les isolants en vinyle sont généralement moins chers et moins durables ; les isolants en nylon sont plus résistants et plus flexibles.

• Connecteurs bout à bout thermorétractables : ils sont dotés d'un tube thermorétractable spécial avec un adhésif qui se scelle lorsqu'il est chauffé (souvent appelés connecteurs bout à bout thermorétractables ou connecteurs bout à bout étanches ).

• Connecteurs bout à bout de qualité marine : désigne généralement des connecteurs bout à bout thermorétractables fabriqués avec du cuivre étamé et une doublure adhésive de haute qualité pour des performances étanches et résistantes à la corrosion (pour les bateaux et l'utilisation en extérieur).

• Connecteurs bout à bout haute température : utilisez une isolation spéciale (comme le polyimide) pour une utilisation dans les zones à forte chaleur.

• Connecteurs bout à bout à soudure : un type plus récent qui comprend un anneau de soudure à l'intérieur d'un tube thermorétractable. Lorsqu'elle est chauffée, la soudure fond et le tube rétrécit, combinant ainsi la soudure et le scellement en une seule étape.

Parmi ceux-ci, les connecteurs bout à bout thermorétractables sont extrêmement populaires car ils offrent à la fois une bonne connexion à sertir et une étanchéité environnementale (imperméabilisation), ce qui les rend adaptés à la plus large gamme d'applications - automobile, marine, extérieur, etc. .

Connecteurs bout à bout vs. autres connecteurs : pourquoi si populaires ?

Vous vous demandez peut-être, face à la multitude de connecteurs disponibles (cosses à œil, cosses à fourche, cosses cylindriques, connecteurs mâles et femelles, etc.), pourquoi les connecteurs bout à bout sont-ils si répandus et souvent considérés comme le « connecteur principal » de nombreux projets électriques ? La réponse réside dans leur simplicité et leur polyvalence :

• Simplicité : Les connecteurs bout à bout sont très simples à concevoir et à utiliser. Ils ne comportent ni pièces mobiles, ni loquets, ni assemblages complexes : il suffit d'insérer les fils et de sertir. Même les novices en électronique peuvent rapidement apprendre à sertir un connecteur bout à bout avec un minimum d'outils et de pratique. Cette simplicité se traduit par une réduction des points de défaillance et une installation très rapide.

• Polyvalence : Un connecteur bout à bout est adapté à presque tous les scénarios où il est nécessaire de joindre deux conducteurs. Qu'il s'agisse de rallonger un fil, de réparer une rupture ou d'épisser un nouveau composant, une épissure bout à bout est la solution idéale. On les utilise dans les voitures, les camions, les bateaux, les motos, les appareils électroménagers, les réparations de câblage domestique, les systèmes audio, etc. Des appareils électroniques basse tension (comme les bandes LED ou les câbles de haut-parleurs) aux câbles haute tension des véhicules, les épissures bout à bout sont utilisées partout. Elles comptent parmi les connecteurs électriques les plus couramment utilisés pour épisser les fils, dans tous les secteurs.

• Joint compact : Le profil d'une connexion bout à bout est généralement fin et aligné avec le fil, ce qui facilite son installation dans les espaces restreints ou les faisceaux de fils. Contrairement aux connecteurs qui ajoutent une fiche encombrante ou nécessitent un montage, les épissures bout à bout s'intègrent directement au fil.

• Connexion électrique fiable : Correctement réalisé, un connecteur serti assure une connexion électrique fiable, avec une faible résistance et une transmission fiable du courant. Les connecteurs de bonne qualité (qualité électrique) utilisent des âmes en cuivre, qui conduisent bien l'électricité. Par exemple, les connecteurs Haisstronica utilisent du cuivre étamé pur pour une conductivité et une résistance à la corrosion maximales.

• Liaison mécanique solide : Un connecteur bout à bout correctement serti est également mécaniquement résistant. Il résiste aux vibrations et aux forces de traction sans se défaire. De nombreux connecteurs, dont ceux de Haisstronica, sont testés pour garantir que le sertissage ne se desserre pas. Par exemple, les connecteurs bout à bout thermorétractables de Haisstronica résistent à une tension importante (un test de charge de 150 N sur un sertissage est même présenté sur les photos de leurs produits pour démontrer leur résistance).

• Économique : Les connecteurs bout à bout sont peu coûteux, surtout en kits. Comparés à d'autres méthodes de connexion (comme la soudure, qui nécessite de la soudure et du matériel, ou les connecteurs livrés par paire), les épissures bout à bout constituent une solution très économique pour la réparation et la jonction de fils. Elles sont donc idéales pour les bricoleurs qui recherchent un connecteur abordable et efficace.

• Aucune soudure requise : L'un des principaux avantages pour de nombreux utilisateurs est peut-être l'absence de soudure des fils (une opération qui requiert des compétences et des outils, et peut être chronophage). Le sertissage des connecteurs bout à bout est généralement plus rapide et évite les complications de la soudure (comme les joints froids ou les dommages causés par la chaleur à l'isolation des fils). Si certains débattent encore entre soudure et sertissage, dans de nombreux contextes automobiles et marins, un bon sertissage (notamment avec un joint thermorétractable) est en réalité privilégié en raison de sa meilleure résistance aux vibrations et de sa facilité d'installation.

• Propre et sûr : Les connexions sont isolées (si vous utilisez des connecteurs isolés), ce qui évite les courts-circuits. Un connecteur bout à bout de qualité, avec isolation, recouvre entièrement les extrémités dénudées des fils, ce qui améliore la sécurité. Une fois installé, aucune jonction n'est exposée, contrairement à un simple fil torsadé avec du ruban adhésif qui pourrait se défaire ou se corroder. Une connexion bout à bout réalisée avec un connecteur bout à bout thermorétractable, par exemple, offre un aspect propre et professionnel, presque comme s'il faisait partie du câblage d'origine.

Pour ces raisons, les connecteurs bout à bout sont devenus la solution idéale pour épisser les fils. Si vous ouvrez le faisceau de câbles d'une voiture, le système électrique d'un bateau, ou même le câblage derrière votre réfrigérateur ou votre home cinéma, vous trouverez probablement quelques épissures pour ces connexions. Les bricoleurs apprécient également les connecteurs bout à bout pour les réparations rapides à domicile, comme la réparation d'un cordon de lampe cassé ou l'installation de nouvelles enceintes, car ils permettent de sertir les fils ensemble sans avoir à installer de nouveaux câbles.

Comparaison des connecteurs : Contrairement à un connecteur à cosse à œillet qui fixe un fil à une vis ou à un goujon, ou à un connecteur mâle qui permet la déconnexion, le connecteur bout à bout a pour seule fonction de raccorder les fils de manière permanente. Il s'agit d'une fonction essentielle en câblage que les autres connecteurs ne remplissent pas aussi simplement. Bien sûr, vous pouvez torsader des fils avec un connecteur à visser (comme les capuchons à vis utilisés dans le câblage électrique domestique), mais ceux-ci sont généralement destinés aux fils électriques massifs et moins sûrs dans les environnements à fortes vibrations. Vous pouvez également souder les fils, mais comme indiqué précédemment, c'est plus complexe et pas toujours réalisable en extérieur ou sur le terrain. Le connecteur bout à bout est donc idéal : simple, rapide, sûr et polyvalent .

Codage couleur et tailles des connecteurs bout à bout (calibres de fil)

Un aspect important lors du choix du connecteur bout à bout approprié est de s'assurer qu'il correspond à l'épaisseur du fil utilisé. Les connecteurs bout à bout sont disponibles en différentes tailles et, pour simplifier le choix, l'industrie utilise un code couleur pour les connecteurs à sertir isolés. Vous avez peut-être déjà remarqué des termes tels que connecteurs bout à bout rouges , connecteurs bout à bout bleus et connecteurs bout à bout jaunes ; ces couleurs indiquent la plage de calibres de fil pour laquelle le connecteur est conçu.

• Connecteurs bout à bout blancs : Convient aux fils de calibre 26–24 AWG (section généralement inférieure à 0,5 mm²). Ils sont utilisés pour l'électronique fine, les fils de raccordement de petit calibre et le câblage léger. Les connecteurs blancs sont les plus petits. (Le blanc est moins courant dans les kits automobiles, mais on le retrouve souvent dans les kits électroniques.)

• Connecteurs bout à bout rouges : Compatibles avec les fils de 22 à 16 AWG (0,5 à 1,5 mm²). Ils couvrent de nombreux petits fils, comme ceux des capteurs automobiles, des autoradios, des petits appareils électroménagers, etc. Le rouge est l'un des calibres les plus couramment utilisés dans les voitures et le câblage général. Les épissures bout à bout rouges sont utilisées pour tout, des câbles de haut-parleurs aux petits circuits d'éclairage.

• Connecteurs bout à bout bleus : Compatibles avec les fils de calibre 16-14 AWG (1,5-2,5 mm²). Les connecteurs bleus acceptent les fils de calibre moyen, souvent utilisés dans les applications automobiles (câblage automobile, câblage de bateau, etc.) et les projets domestiques. Par exemple, un autoradio classique ou un circuit d'accessoires (comme les rampes lumineuses à LED) utilise des fils de calibre 14-16 AWG ; les connecteurs bout à bout bleus y sont donc très courants.

• Connecteurs bout à bout jaunes : Convient aux fils de calibre 12-10 AWG (4,0-6,0 mm²). Ils sont destinés aux fils de gros calibre, utilisés dans les applications à courant élevé et les environnements industriels. Les connecteurs bout à bout jaunes sont également souvent appelés connecteurs bout à bout marins , car le câblage des bateaux et des bateaux utilise souvent des câbles de batterie ou des câbles moteur de calibre 10-12 AWG, qui nécessitent ces connecteurs plus gros. Ils sont également utilisés dans l'automobile pour connecter des câbles de batterie ou des faisceaux de remorque de gros calibre, par exemple.

• Connecteurs bout à bout verts : Convient aux fils de calibre 8 AWG et plus (≥ 8,0 mm²). Moins courants, ils existent pour les fils de très gros calibre (calibre 8, calibre 6, etc.) et sont généralement destinés à des applications à courant élevé ou spécialisées comme les installations solaires, les systèmes de batteries de camping-cars ou de bateaux. Pour les fils de très gros calibre (calibre 4, calibre 2, calibre 0), on utilise souvent des cosses à sertir ou d'autres connecteurs robustes spécialisés plutôt qu'un connecteur bout à bout standard. Il existe cependant des connecteurs bout à bout robustes pour ces types de fils (parfois des fûts non isolés à sertir avec une pince à marteau). Si vous voyez des références à un connecteur bout à bout de calibre 6 ou 2 , il s'agit d'épissures robustes destinées aux câbles très épais, souvent serties avec des pinces à sertir hydrauliques.

Les connecteurs à code couleur (rouge, bleu et jaune étant le trio le plus courant) simplifient l'identification. Par exemple, un connecteur bleu est généralement doté d'une isolation bleue et est compatible avec les fils de calibre 14-16 AWG. Ce standard est utilisé par de nombreux fabricants, dont Haisstronica. Les kits de connecteurs Haisstronica sont livrés avec des connecteurs classés par couleur et par taille. Le calibre du fil est souvent imprimé sur le tube de chaque connecteur pour une référence facile. Utiliser la bonne taille garantit un sertissage correct : trop gros, le fil ne sera pas serti correctement ; trop petit, il ne s'adaptera pas ou risquera d'être coupé par le sertissage.

Il est important de noter que la palette de couleurs de l'isolant s'applique principalement aux connecteurs à sertir isolés (vinyle, nylon ou thermorétractables). Les connecteurs non isolés sont évidemment incolores (uniquement métalliques), et certains types spéciaux (comme certains connecteurs bout à bout thermorétractables ) peuvent paraître transparents jusqu'à leur rétraction, mais ils comportent souvent une bande ou un tube intérieur coloré pour indiquer la taille.

Conseil : Veillez à toujours adapter le calibre de votre fil au connecteur. Par exemple, si vous avez un fil de calibre 12, utilisez un connecteur bout à bout jaune (et non bleu ou rouge). Si vous devez raccorder deux fils de calibres différents (par exemple, 14 AWG et 12 AWG), choisissez généralement le connecteur correspondant au fil le plus gros (jaune dans ce cas). Le code couleur est là pour garantir la fiabilité. Une épissure de fil avec un connecteur bout à bout ne sera solide que si la taille du connecteur est adaptée au calibre du fil.

Si vous achetez un kit, sachez que de nombreux kits incluent un assortiment de connecteurs bout à bout rouges, bleus et jaunes pour couvrir une large gamme de calibres (par exemple, un kit tout-en-un de calibre 22-10 AWG). Par exemple, le kit de 660 connecteurs bout à bout thermorétractables Haisstronica (AWG 22-10) comprend 300 connecteurs rouges, 220 bleus et 140 jaunes , couvrant tous les calibres courants. Disposer d'un kit de connecteurs bout à bout assortis est très pratique pour les bricoleurs, car on ne sait jamais quelle section de fil il faudra épisser.

Différents types de connecteurs bout à bout (matériau et isolation)

Bien que leur fonction de base soit la même, les connecteurs bout à bout existent en différents types et matériaux. Le choix du type approprié dépend de l'environnement et des besoins de votre projet. Voici les principales catégories :

• Connecteurs bout à bout non isolés : Ce sont des tubes métalliques simples, sans isolation. Ils sont généralement en cuivre ou en laiton (souvent étamés) et sont utilisés lorsque vous prévoyez d'ajouter votre propre isolation (comme une gaine thermorétractable après le sertissage) ou lorsque l'épissure sera réalisée dans un boîtier isolé. Ils sont très courants en milieu professionnel ou pour les fils de gros calibre. Leur avantage est leur rentabilité et leur résistance aux températures élevées (car ils ne contiennent pas de plastique susceptible de fondre). Cependant, les épissures bout à bout non isolées ne conviennent pas si la connexion risque de toucher d'autres conducteurs (risque de court-circuit) ou d'être exposée aux éléments sans ajout d'isolation externe. Utilisez-les si vous disposez de votre propre gaine thermorétractable pour recouvrir le sertissage ou pour les épissures intérieures/à sec où l'isolation n'est pas essentielle.

• Connecteurs bout à bout isolés en vinyle : ils sont dotés d'une gaine isolante en plastique vinyle (généralement les connecteurs rouges, bleus et jaunes sont en vinyle dans les kits les moins chers). Le vinyle est l'isolant le plus économique : il offre une isolation de base, mais sa résistance aux contraintes et à la chaleur est moindre. Les connecteurs bout à bout en vinyle conviennent à une utilisation générale dans des conditions douces (intérieur, faibles vibrations). Ils sont un peu rigides et peuvent se fissurer sous la contrainte. Ils ne sont ni étanches ni très résistants à la chaleur, ils ne sont donc pas idéaux pour les compartiments moteurs ni pour une utilisation marine.

• Connecteurs bout à bout isolés en nylon : L'isolation en nylon est plus résistante et plus flexible que celle en vinyle. Ces connecteurs ont souvent un aspect translucide (on peut voir légèrement le métal à l'intérieur) et supportent une contrainte légèrement supérieure. Les connecteurs bout à bout en nylon sont courants dans l'automobile et l'industrie, car le nylon ne se fend pas aussi facilement et supporte une plage de températures plus large. Cependant, le nylon en lui-même n'est pas étanche ; ces connecteurs sont donc durables, mais non étanches . Si vous utilisez des connecteurs bout à bout isolés en nylon dans une zone humide, il est conseillé de les recouvrir d'une gaine thermorétractable pour assurer l'étanchéité de l'épissure.

• Connecteurs bout à bout thermorétractables : Cette catégorie révolutionnaire est notre priorité. Ces connecteurs sont dotés d'une gaine thermorétractable spéciale en polyoléfine comme isolation extérieure, généralement recouverte d'une couche intérieure adhésive . Après sertissage, il suffit d'appliquer de la chaleur (avec un pistolet thermique ou un chalumeau) pour que la gaine se rétracte, tandis que l'adhésif fond et scelle les extrémités. Le résultat est une épissure bout à bout étanche , parfaitement étanche à l'humidité et à la saleté. Les connecteurs bout à bout thermorétractables combinent la connexion électrique et l'étanchéité en une seule pièce, ce qui les rend extrêmement populaires pour les applications marines, automobiles et extérieures où l'eau et la corrosion sont un problème . Ils constituent un connecteur bout à bout résistant aux intempéries et capable de résister aux environnements difficiles. Le seul inconvénient est la nécessité d'une source de chaleur pour les rétracter (généralement un pistolet thermique ou, au minimum, un briquet), ce qui représente une étape supplémentaire. Mais leur fiabilité accrue en vaut la peine. Nous détaillerons leurs avantages dans la section suivante.

• Connecteurs bout à bout de qualité marine : Ce terme désigne souvent les connecteurs bout à bout thermorétractables de qualité marine , spécialement conçus pour les environnements marins. Ils utilisent généralement du cuivre étamé (pour résister à la corrosion due à l'eau salée), une couche adhésive plus épaisse pour une étanchéité parfaite, et parfois un taux de rétreint plus élevé pour une meilleure adhérence de l'isolant du fil. Les connecteurs de qualité marine sont une sous-catégorie de connecteurs thermorétractables de haute qualité. Ils sont un peu plus chers, mais sont idéaux pour le câblage sur un bateau ou tout autre câblage susceptible d'être mouillé. Les connecteurs thermorétractables Haisstronica sont de qualité marine ; par exemple, leurs produits sont vendus avec du cuivre étamé et des joints d'étanchéité IP67. En pratique, de nombreux connecteurs thermorétractables classiques peuvent également être utilisés comme connecteurs « marins » à condition d'avoir une construction similaire.

• Connecteurs bout à bout haute température : Ce sont des connecteurs spéciaux avec isolation capables de supporter des températures extrêmes (par exemple, à proximité des collecteurs de moteur ou des machines). Au lieu du plastique classique, ils peuvent utiliser des isolants en nylon haute température, voire en fibre de verre. Ils garantissent que le connecteur ne fondra ni ne se déformera sous l'effet de la chaleur. À moins que vous n'ayez un scénario spécifique de forte chaleur, vous ne les utiliserez généralement pas.

• Connecteurs bout à bout robustes ou sans soudure : Certains connecteurs bout à bout sont conçus pour des courants très élevés ou des fils plus gros (comme mentionné, comme 8 AWG, 6 AWG, etc.). Il peut s'agir de tubes en cuivre sans soudure , très épais, souvent utilisés avec des pinces à sertir puissantes. Ils peuvent être sans couleur ni isolation (ou être fournis avec des gaines thermorétractables séparées). Ils sont utilisés pour des câbles de batterie, des panneaux solaires, etc., pour lesquels les connecteurs standard ne sont pas assez grands. Pour câbler un amplificateur audio de voiture avec un fil de calibre 4, vous utiliserez ces épissures robustes ou simplement un coupleur à vis. Mais c'est bon à savoir.

• Connecteurs bout à bout étanches/adhésifs : Il s'agit d'une autre façon de décrire les connecteurs thermorétractables. Des termes comme connecteurs bout à bout étanches , connecteurs bout à bout thermorétractables adhésifs et connecteurs bout à bout résistants aux intempéries désignent tous des connecteurs thermorétractables et adhésifs assurant leur étanchéité. Ils soulignent l'étanchéité. Si vous voyez un produit décrit comme un connecteur bout à bout étanche , il s'agit très probablement d'un connecteur thermorétractable.

• Connecteurs bout à bout à souder : Ce type de connecteur relativement récent est un hybride de soudure et de gaine thermorétractable. À l'intérieur d'une gaine thermorétractable transparente se trouve un petit anneau de soudure à bas point de fusion et un peu d'adhésif. On insère les fils en les superposant à l'intérieur du tube. Lorsqu'on le chauffe, l'anneau de soudure fond et soude les fils ensemble, tandis que le tube se rétracte et se scelle grâce à l'adhésif. En théorie, cela permet d'obtenir une connexion soudée sans fer à souder, et de plus, elle est étanche. Les connecteurs à soudure peuvent être pratiques, mais ils présentent quelques inconvénients : il faut les chauffer correctement pour obtenir une soudure de qualité, et dans les zones à fortes vibrations, la soudure seule n'est pas aussi efficace qu'un sertissage (la soudure peut se fissurer si elle est constamment pliée). De nombreuses personnes les utilisent pour des réparations rapides. Haisstronica propose également des connecteurs de fils à soudure . Ceux-ci sont parfois inclus dans des kits de connecteurs ou vendus avec des connecteurs à sertir thermorétractables. Ils sont parfaits pour certains projets, mais pour les connexions critiques ou sujettes aux vibrations (comme sur les véhicules), un connecteur serti est souvent plus robuste . Utilisez donc des épissures bout à bout soudées lorsque cela est approprié, mais pour les connecteurs les plus couramment utilisés , nous nous concentrons sur les connecteurs bout à bout de type sertissage (en particulier avec gaine thermorétractable).

Résumé : Pour la plupart des utilisations, qu'elles soient domestiques ou professionnelles, les cosses à sertir isolées sont les plus adaptées. Parmi celles-ci, les cosses thermorétractables (avec revêtement adhésif) sont considérées comme le meilleur choix en termes de durabilité. Les cosses isolées en nylon sont un cran en dessous : elles offrent de bonnes performances électriques et mécaniques, mais manquent d'étanchéité. Le vinyle est un choix d'entrée de gamme pour les travaux d'intérieur de base. Les cosses non isolées sont idéales pour les applications nécessitant une isolation interne ou une température élevée. Voyons maintenant pourquoi les cosses thermorétractables sont si avantageuses et comment les utiliser correctement.

Pourquoi choisir des connecteurs thermorétractables ? (Étanches, durables, sûrs)

Vous avez probablement compris que les connecteurs thermorétractables bout à bout sont fortement recommandés pour la plupart des épissures de câbles, surtout en cas d'exposition à l'humidité ou aux intempéries. Mais qu'est-ce qui les distingue exactement d'un connecteur classique ? Analysons leurs avantages :

1. Étanchéité pour une fiabilité optimale – La caractéristique principale des connecteurs thermorétractables réside dans leur capacité à assurer l'étanchéité de la connexion. Le tube extérieur est en polyoléfine thermorétractable qui, lorsqu'il est chauffé, se rétracte jusqu'à environ un tiers de son diamètre initial. Plus important encore, le tube est recouvert d'un adhésif thermorétractable (parfois appelé colle thermofusible) qui fond et coule sous l'effet de la chaleur, puis se solidifie en refroidissant, fixant le tube à l'isolant du fil et au connecteur . Cela crée une épissure bout à bout étanche , sans fuite d'eau aux extrémités des fils. Par exemple, après avoir serti un fil dans un connecteur bout à bout thermorétractable Haisstronica, le fait de le chauffer provoque un léger suintement de l'adhésif aux extrémités, signe d'une étanchéité parfaite. La connexion est étanche IP67 , ce qui signifie qu'elle peut résister à une immersion dans l'eau jusqu'à une certaine profondeur. Ceci est essentiel pour les applications automobiles (pluie, projections d'eau), marines (humidité constante, eau salée) et les câblages extérieurs (pluie, irrigation, arrosage souterrain, etc.). Grâce aux connecteurs thermorétractables, vous pouvez les utiliser en toute confiance dans des environnements humides ou difficiles, sans risque de corrosion ni de court-circuit. Par exemple, un raccord de pompe de cale marine réalisé avec un connecteur thermorétractable restera sec et exempt de corrosion à l'intérieur du tube, même si la cale est humide ou brièvement inondée. Le tube thermorétractable, doublé d'adhésif, forme un blindage étanche autour de l'épissure. .

2. Décharge de traction et résistance aux vibrations – La gaine thermorétractable n'assure pas seulement une étanchéité à l'eau ; elle offre également une excellente décharge de traction . Une fois rétractée, elle adhère à l'isolant du fil, ce qui contribue à le maintenir de chaque côté du sertissage. Cela réduit le risque de flexion du conducteur au bord du fût de sertissage (un point fréquent où les fils peuvent se rompre). De plus, si l'on tire sur le fil, la force est répartie sur la gaine et non seulement sur la partie sertie. L'adhésif à l'intérieur renforce la fixation de l'isolant du fil, ce qui confère à l'ensemble une grande résistance aux vibrations et aux mouvements. Dans un compartiment moteur de voiture ou sur un moteur de bateau vibrant, un connecteur en vinyle classique peut se desserrer ou laisser pénétrer l'humidité, mais un connecteur bout à bout correctement rétracté tiendra fermement. La gaine se rétracte autour du fil comme un manchon de soutien . De plus, comme la gaine est souvent translucide, vous pouvez inspecter le sertissage à travers (dans une certaine mesure) et vérifier que le fil est bien inséré – un avantage supplémentaire.

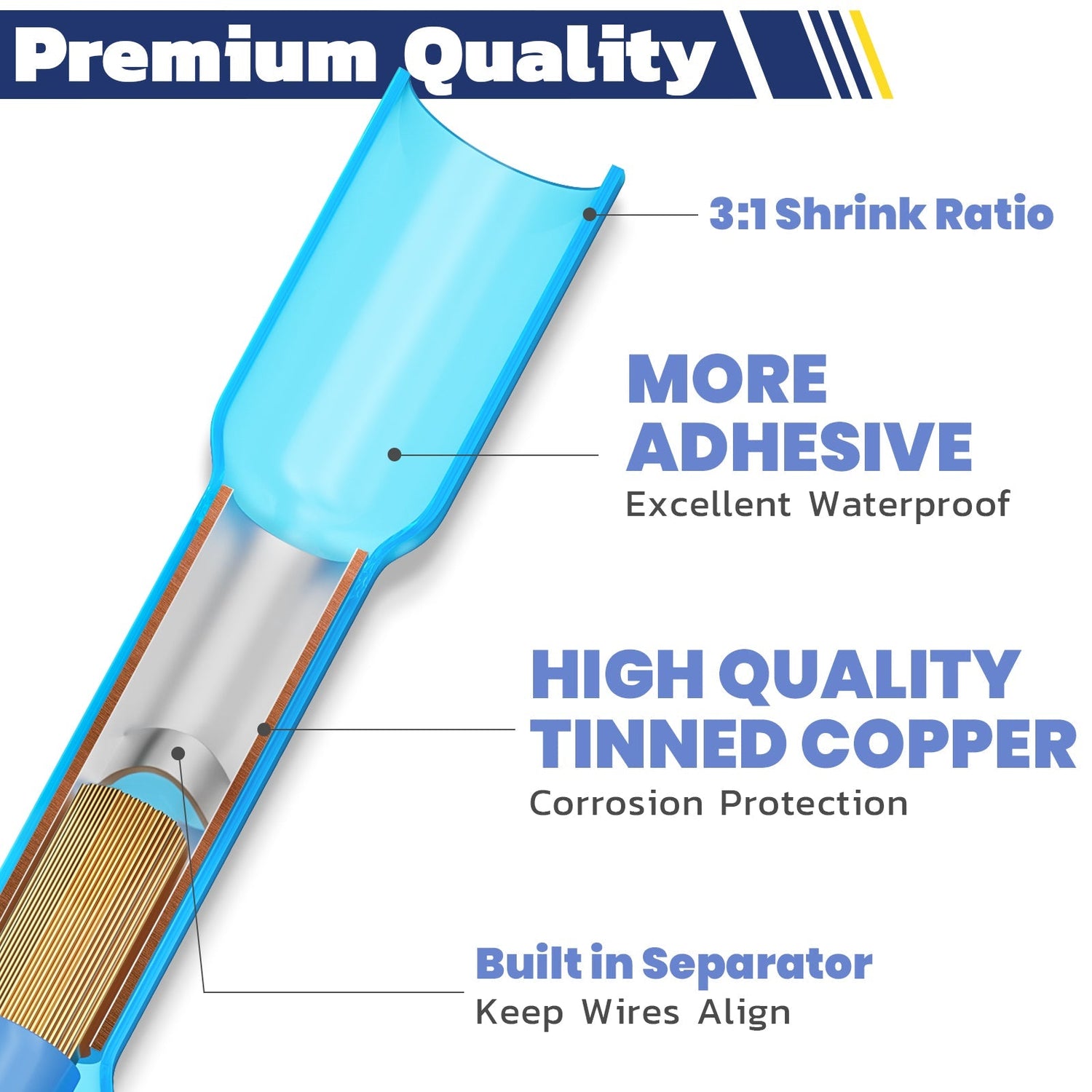

3. Matériaux de haute qualité – En règle générale, les connecteurs thermorétractables (en particulier ceux de marques réputées comme Haisstronica) utilisent des matériaux globalement de meilleure qualité :

• Noyaux en cuivre de meilleure qualité : les connecteurs bout à bout thermorétractables Haisstronica, par exemple, utilisent des noyaux en cuivre étamé épais (un fût en cuivre jusqu'à 0,5 mm d'épaisseur). Cela garantit une excellente circulation du courant et une solidité du fût à sertir (ne se déforme pas trop facilement et ne se casse pas). Des fûts en cuivre plus épais améliorent également la résistance du sertissage : ils ne se fendent pas lors du sertissage et maintiennent le fil plus fermement. L'étamage du cuivre prévient la corrosion (important pour la longévité). Les connecteurs bout à bout bon marché peuvent utiliser du laiton plus fin, sans placage, ce qui peut entraîner la corrosion ou un sertissage faible. Par conséquent, investir dans des connecteurs bout à bout de haute qualité est rentable pour les connexions critiques. Haisstronica met explicitement en avant l'épaisseur de leur noyau en cuivre, un argument de vente en matière de sécurité et de performance.

• Isolation durable : Le tube en polyoléfine des connecteurs thermorétractables est généralement plus résistant que le vinyle. Il présente une résistance élevée à la traction et résiste aux dommages mécaniques . Il ne se perce ni ne se déchire facilement, et il est souvent ignifuge. Sa forte rétraction évite également les frottements et les irritations, contrairement à une gaine lâche. En résumé, une fois rétracté, le connecteur et les fils ne forment plus qu'une seule pièce.

• Qualité de l'adhésif : Les bons connecteurs contiennent suffisamment d'adhésif pour une étanchéité parfaite. Les connecteurs de qualité inférieure peuvent être moins précis. Les connecteurs que nous examinons contiennent suffisamment d'adhésif thermofusible pour garantir une étanchéité parfaite et empêcher les fils de se détacher après rétraction . C'est un détail important : l'adhésif ne se contente pas d'assurer l'étanchéité, il adhère également légèrement à l'isolant du fil, ce qui renforce la résistance à l'arrachement.

• Conformité aux normes : Les connecteurs thermorétractables réputés sont conformes aux certifications et normes telles que UL, CE, RoHS, ISO, etc. Par exemple, les connecteurs bout à bout Haisstronica sont conformes aux normes ROHS, ISO 9001:2008, SGS et CE. Cela signifie qu'ils ont été testés pour des critères tels que la sécurité électrique, les substances dangereuses (RoHS), les systèmes de qualité de fabrication, etc. Cela garantit la garantie que ces connecteurs sont fabriqués selon un niveau de qualité élevé, ce qui est crucial pour un élément qui affecte la sécurité électrique.

4. Facile à utiliser (sertissage et chauffage) – Utiliser un connecteur bout à bout thermorétractable est presque aussi simple qu'un connecteur classique. L'étape supplémentaire consiste simplement à chauffer après le sertissage, ce qui est simple avec un pistolet thermique. Nous verrons comment sertir et chauffer correctement les connecteurs dans la section suivante, mais il est clair que même un débutant peut s'y habituer rapidement. Les connecteurs sont conçus pour être faciles à utiliser : code couleur, indicateur de section de fil, etc., facilitant ainsi le choix du connecteur adapté. Une fois chauffé, vous pouvez voir le tube se rétracter et la colle couler, ce qui indique clairement que l'étanchéité est obtenue. (C'est étrangement satisfaisant de voir le tube transparent se transformer en un joint étanche !) Le résultat est professionnel : un tube scellé translucide où l'on peut apercevoir le sertissage à l'intérieur, comme soudé. Pas de ruban isolant collant ni de résine salissante, juste un connecteur propre.

5. Large gamme d'applications – Les connecteurs bout à bout thermorétractables peuvent être utilisés dans tous les scénarios où d'autres connecteurs bout à bout sont utilisés, mais ils brillent particulièrement dans certaines applications :

• Câblage automobile : Voitures, motos, camions : ces véhicules subissent des vibrations, des variations de température et parfois de l’humidité. L’utilisation d’épissures thermorétractables garantit que les connexions, comme celles des feux arrière, des systèmes audio ou des capteurs moteur, ne tomberont pas en panne à cause de la corrosion ou des vibrations. De nombreux passionnés recherchent des connecteurs bout à bout thermorétractables pour leur durabilité. Si vous installez des phares antibrouillard et devez rallonger un fil, une épissure bout à bout thermorétractable est idéale.

• Câblage marin et bateau : C’est une évidence : tout câblage d’un bateau (ou d’un quai, ou d’un véhicule marin) doit être scellé et étamé pour éviter la corrosion par l’eau salée. Les connecteurs bout à bout marins sont essentiellement thermorétractables. Par exemple, pour connecter un sondeur ou une pompe de cale, vous utiliserez des épissures bout à bout thermorétractables de qualité marine. Ces connecteurs sont généralement étanches et empêchent toute intrusion d’eau salée. Les bateaux sont également soumis aux vibrations des vagues ; la résistance aux vibrations est donc essentielle.

• Électricité extérieure : éclairage paysager, systèmes d'arrosage, câblage de remorque, raccordement de panneaux solaires : tous ces projets extérieurs sont exposés aux intempéries. Les connecteurs thermorétractables permettent d'enfouir une épissure pour une vanne d'irrigation ou de laisser une épissure de câble de remorque exposée sous le châssis sans craindre les infiltrations d'eau. Ils permettent des connexions bout à bout résistantes aux intempéries et durables.

• Bricolage et électronique : Même à l'intérieur, si vous souhaitez une sécurité accrue (réparation d'un appareil électroménager ou fabrication d'une rallonge sur mesure), les connecteurs thermorétractables offrent durabilité et isolation. Par exemple, pour réparer un câble de tondeuse à gazon coupé ou épisser des fils d'enceintes derrière votre chaîne stéréo, les connecteurs thermorétractables garantissent une connexion solide et évitent les décharges électriques en tirant sur le cordon (l'isolation ne se détachera pas).

• Aviation ou utilisation spécialisée : dans les avions ou l'électronique haut de gamme, vous verrez également des épissures thermorétractables spécifiées, car elles nécessitent des connexions sécurisées et étanches.

En résumé, les connecteurs bout à bout thermorétractables allient le meilleur des deux mondes : la résistance électrique et mécanique d'un sertissage et la protection environnementale d'un tube thermorétractable. Comme l'indique la description du produit Haisstronica, ces connecteurs « assurent une étanchéité parfaite » et « offrent une protection supplémentaire contre les contraintes, l'abrasion et les vibrations ». Ils rendent véritablement les connexions de câblage plus sûres, plus solides et plus intelligentes Dans la grande majorité des cas d'utilisation, si l'on se demande quel type de connecteur utiliser pour épisser les fils, la réponse sera : utilisez des connecteurs bout à bout thermorétractables (en particulier pour les connexions critiques ou exposées). C'est pourquoi nous nous concentrons exclusivement sur les connecteurs bout à bout thermorétractables de Haisstronica dans cette discussion ; ils illustrent les qualités qui font la popularité et la fiabilité des connecteurs bout à bout.

Étape par étape : Comment sertir et utiliser un connecteur bout à bout (avec gaine thermorétractable)

Utiliser un connecteur bout à bout est relativement simple, mais pour garantir une connexion durable, il est essentiel de suivre une technique appropriée. Voici un guide étape par étape pour sertir et rétracter des connecteurs bout à bout , ainsi que quelques conseils pour éviter les erreurs courantes. Ceci s'applique à tous les connecteurs bout à bout à sertir, mais nous partirons du principe que vous utilisez des connecteurs bout à bout thermorétractables pour l'ensemble du processus :

Étape 1 : La sécurité avant tout – Coupez l’alimentation
Si vous travaillez sur un système électrique existant (câblage de véhicule, fils électriques, etc.), assurez-vous que l'alimentation est coupée ou que la batterie est débranchée. N'essayez jamais de sertir des connecteurs sur des fils sous tension. De plus, si vous êtes en voiture, évitez de laisser le contact allumé si vous travaillez sur des composants électroniques sensibles. Le sertissage de connecteurs bout à bout nécessite des outils métalliques qui peuvent provoquer un court-circuit entre les fils si vous ne faites pas attention ; il est donc préférable d'éliminer toute tension sur les fils. Portez des lunettes de protection lors du sertissage et de la chauffe, au cas où des brins de fil ou de la colle chaude seraient projetés (rare, mais une bonne pratique).

Étape 2 : Dénudez les fils
Utilisez une pince à dénuder pour dénuder l'isolant des extrémités des deux fils à joindre. Dénudez environ 6 à 10 mm (1/4 à 3/8 po) d'isolant à chaque extrémité. La partie dénudée doit correspondre approximativement à la profondeur du fût du connecteur (la plupart des connecteurs bout à bout ont un fût métallique de cette longueur). Conseil : veillez à ne pas entailler ni couper les brins de cuivre lors du dénudage ; un dénudage propre garantit que tous les brins restent conducteurs de courant. Un réglage correct du calibre de votre pince à dénuder est essentiel. (Par exemple, si votre fil est de calibre 16 AWG, utilisez l'encoche 16 AWG de la pince à dénuder pour un dénudage propre sans couper les brins.)

Étape 3 : Choisissez la bonne taille de connecteur bout à bout
Choisissez un connecteur adapté à votre section de fil. Comme indiqué précédemment, rouge pour 22-16 AWG, bleu pour 16-14 AWG, jaune pour 12-10 AWG, etc. Le fil doit être bien ajusté dans le connecteur. Si le serrage est trop lâche, la section est incorrecte (ou le fil n'a pas été correctement torsadé). Assurez-vous également que le type de connecteur est adapté : si vous avez besoin d'une étanchéité, utilisez un connecteur thermorétractable plutôt qu'un simple. Vérifiez que les repères de section du connecteur (souvent imprimés sur le tube) correspondent à la section de votre fil.

Étape 4 : Insérez le fil dans le connecteur
Prenez l'un des fils dénudés et insérez-le complètement dans une extrémité du connecteur. Enfoncez-le jusqu'à ce que l'extrémité dénudée touche la butée interne (aucun fil de cuivre ne doit dépasser du bord du connecteur). Il arrive qu'une petite partie de l'isolant du fil glisse également dans le connecteur ; ce n'est pas un problème, tant que la partie dénudée est entièrement à l'intérieur du corps métallique. Insérez ensuite l'autre fil dans l'autre extrémité du connecteur de la même manière. Il peut être utile de tordre légèrement les brins des extrémités dénudées avant l'insertion afin d'éviter qu'ils ne s'effilochent. Assurez-vous à nouveau que les deux fils sont correctement insérés et que le corps métallique du connecteur, sous l'isolant, est rempli de brins de fil des deux côtés. Un connecteur translucide (comme un connecteur thermorétractable ) permet de voir le fil et de confirmer son positionnement, ce qui est très pratique.

Étape 5 : sertir le connecteur

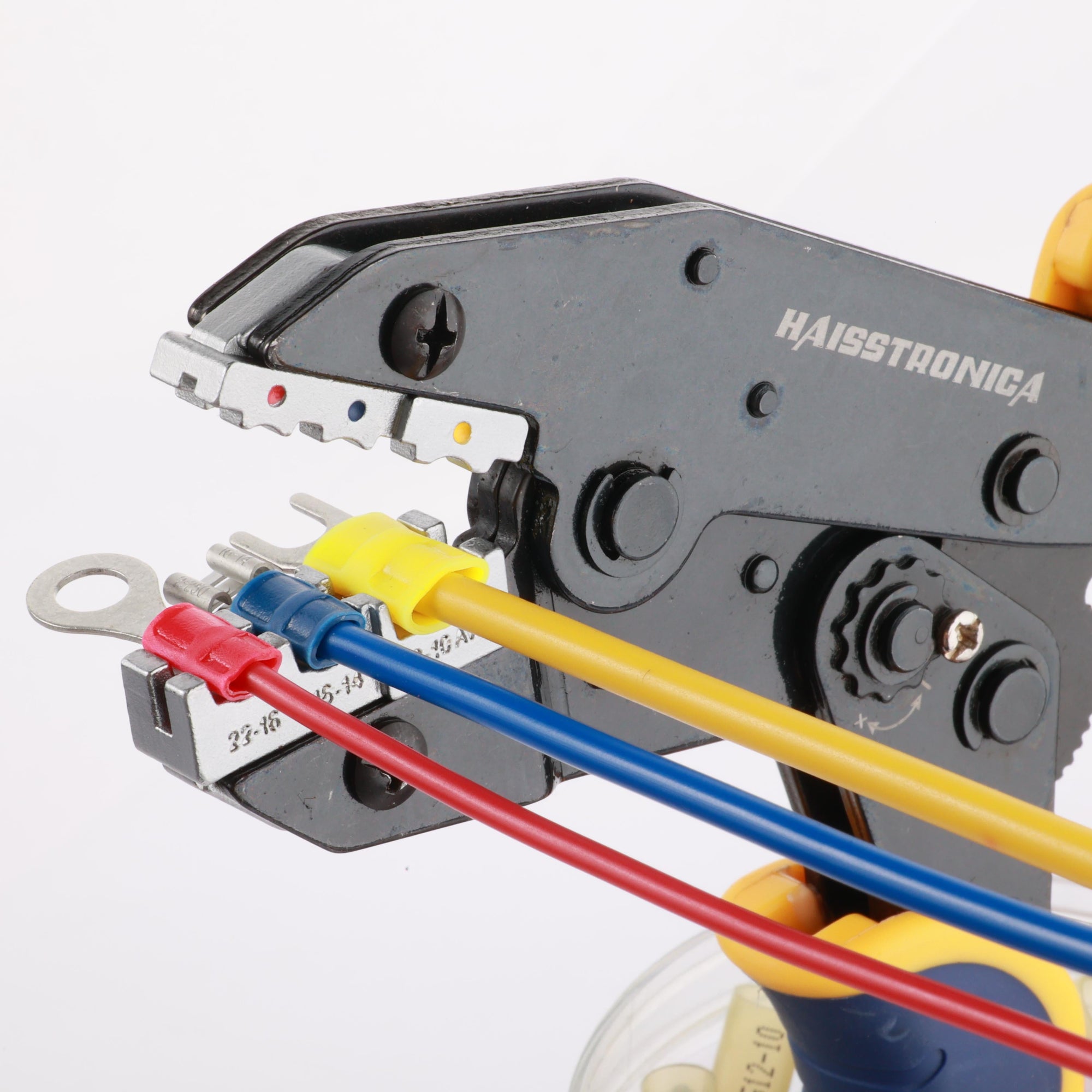

Munissez-vous maintenant de votre pince à sertir pour connecteurs bout à bout . Il est fortement recommandé d'utiliser une pince à sertir à cliquet adaptée aux connecteurs isolés (souvent dotée de mâchoires de couleur rouge/bleu/jaune). Une bonne pince à sertir, comme la pince à sertir à cliquet pour cosses de fil Haisstronica pour connecteurs thermorétractables AWG 22-10 , possède des empreintes précises qui compriment le connecteur sans le couper. Si vous n'avez pas de pince à sertir à cliquet, utilisez au moins une pince à sertir d'électricien ; évitez les pinces génériques, car vous risquez de ne pas obtenir un sertissage fiable.

Placez le connecteur dans l'encoche appropriée de la pince à sertir (le cas échéant, faites correspondre la couleur du connecteur à celle de la matrice de l'outil). Positionnez-le de manière à sertir la partie métallique du corps qui recouvre le fil dénudé (et non pas le bord du plastique). Généralement, le sertissage est légèrement décentré, et non pas exactement au milieu (car chaque fil se trouve de part et d'autre de la butée centrale). Certains connecteurs comportent même un petit point ou un anneau indiquant l'emplacement du sertissage. Serrez fermement la pince à sertir jusqu'à sa fermeture complète (les outils à cliquet se relâchent une fois le sertissage effectué à la pression appropriée). Cette compression déforme le métal fermement sur les brins du fil.

Si vous utilisez une pince à sertir à cliquet avec une matrice de sertissage pour épissure bout à bout , celle-ci crée souvent une sorte d'empreinte ou de « sertissage en B » dans le connecteur. Pour les connecteurs thermorétractables avec adhésif, un sertissage en bande (une seule empreinte) est généralement recommandé, plutôt qu'un sertissage en point, afin d'éviter de perforer l'isolant. Consultez les instructions de votre pince à sertir pour connaître la méthode appropriée. Les pinces à sertir Haisstronica, par exemple, sont conçues pour fonctionner avec leurs connecteurs et réaliser un sertissage solide sans les endommager. Important : veillez à sertir les deux extrémités ! Sertissez un côté sur le corps métallique fixant le premier fil, puis repositionnez et sertissez l'autre côté pour le second fil. Chaque extrémité de fil nécessite sa propre compression de sertissage. Ne sertissez pas au centre du connecteur (c'est généralement là que se trouve la butée interne, où il n'y a pas de fil).

Après le sertissage, tirez légèrement sur chaque fil pour vous assurer qu'il est bien fixé. Un connecteur bout à bout correctement serti ne permet pas aux fils de se détacher sous une force normale. Si l'un d'eux glisse, soit le sertissage était incorrect, soit la taille du connecteur était incorrecte ; vous devrez le refaire (il est impossible de ressertifier le même connecteur ; coupez-le et utilisez-en un neuf).

Étape 6 : Inspectez le sertissage
Prenez un moment pour inspecter votre travail. Si le connecteur est translucide ou possède une fenêtre transparente, vérifiez que le fil est bien inséré et que les encoches de sertissage sont bien visibles (elles ne coupent pas). Si vous utilisez un connecteur non translucide, assurez-vous simplement que les fils sont bien fixés et que le sertissage a bien comprimé le métal (vous sentirez un léger méplat à l'endroit du sertissage). Vérifiez également que vous avez serti au bon endroit : le sertissage doit recouvrir la zone dénudée du fil. Il arrive parfois que l'on sertisse trop loin ou trop près du bord de l'isolant ; si cela se produit, ou si le connecteur est fissuré, il est préférable de le couper et de réessayer avec un nouveau connecteur.

Erreur courante à éviter : Utiliser une fente de sertissage ou une pièce d'outil inappropriée. Par exemple, certaines pinces à sertir comportent deux sections : une pour les cosses isolées (généralement marquée ou codée par couleur) et une pour les cosses non isolées, permettant un sertissage plus précis. Si vous utilisez accidentellement la mauvaise section sur un connecteur isolé, vous risquez de couper l'isolant ou de ne pas sertir suffisamment. Utilisez toujours la section adaptée au type de connecteur. De nombreux échecs d'épissures bout à bout sont dus à une technique de sertissage incorrecte ; cette étape est donc cruciale. «  Pourquoi les connecteurs bout à bout à sertir échouent ! » montre qu'utiliser une mauvaise partie de la pince à sertir peut entraîner des défaillances. Par exemple, sertir un connecteur thermorétractable avec une matrice inadaptée peut le sectionner. La solution consiste à prêter attention à l'outil et à vous assurer que le sertissage est conforme à la conception du connecteur.

Étape 7 : Chauffer le connecteur (s'il est de type thermorétractable)
Maintenant que le sertissage est terminé, si vous utilisez un connecteur bout à bout thermorétractable , il est temps de le sceller. À l'aide d'un pistolet thermique (de préférence) ou d'une autre source de chaleur, appliquez la chaleur uniformément autour du connecteur. Maintenez le pistolet thermique en mouvement pour éviter de brûler une zone. Vous verrez le tube commencer à se rétracter autour du fil. Concentrez-vous sur une extrémité à la fois : chauffez du milieu vers l'extérieur, puis vers l'autre. Au fur et à mesure du rétrécissement, vous devriez voir de légères bulles de colle aux extrémités du tube. Continuez à chauffer jusqu'à ce que le tube soit complètement rétracté et que de la colle s'écoule aux deux extrémités – signe d'une étanchéité parfaite. Le tube du connecteur deviendra plus translucide et vous pourrez même voir clairement le contour du fil et le corps du connecteur. De plus, les marquages ​​sur le tube peuvent se déformer, ce qui est normal.

Veillez à ne pas surchauffer au point de carboniser le tube. Si vous utilisez une flamme nue (comme un briquet ou un micro-chalumeau) faute de pistolet thermique, soyez extrêmement prudent : maintenez la flamme en mouvement et à une légère distance pour éviter de brûler directement le plastique. C'est faisable, mais un pistolet thermique est beaucoup plus facile à contrôler et donnera une meilleure finition. Les pistolets thermiques ne sont pas très chers, et si vous travaillez sur plusieurs connecteurs, c'est un outil utile.

Une fois terminé, laissez le connecteur refroidir quelques secondes. Ne tirez pas sur les fils tant que la colle est encore chaude et molle ; attendez qu'elle refroidisse et se solidifie. Après refroidissement, inspectez la connexion : le tube doit être bien serré sur les fils et le connecteur, et vous pourriez voir un peu de colle transparente aux extrémités. C'est une épissure bien scellée !

Si vous utilisiez un connecteur non thermorétractable (vinyle ou nylon), vous sautez évidemment l'étape de chauffage. En revanche, s'il ne s'agit pas d'un connecteur thermorétractable et que vous souhaitez l'imperméabiliser, vous pouvez glisser un morceau de gaine thermorétractable séparé sur la connexion avant le sertissage, puis le faire glisser et le chauffer pour l'étanchéité. Cela revient à recréer l'étanchéité du connecteur thermorétractable. Si vous n'utilisez pas de connecteurs thermorétractables, vous pouvez également recouvrir la zone d'épissure de ruban silicone auto-soudant pour l'imperméabiliser. L'utilisation de connecteurs bout à bout déjà thermorétractables évite ces étapes supplémentaires.

Étape 8 : Vérification finale
Votre épissure bout à bout est maintenant terminée. Effectuez un dernier essai de traction : vous devriez pouvoir tirer assez fort sur les fils sans que l'épissure ne se détache. Vérifiez que le tube est bien ajusté et qu'il n'y a pas d'ouverture visible par laquelle l'eau pourrait pénétrer. Si tout semble correct, vous pouvez rétablir le courant et tester le circuit. La connexion doit conduire l'électricité comme le fil d'origine. En cas de problème, vérifiez que les fils se touchaient bien à l'intérieur du connecteur (rare, sauf si l'un d'eux a glissé avant le sertissage). Un rapide test de continuité avec un multimètre permet de vérifier la bonne tenue de l'épissure.

Félicitations , vous avez réalisé une connexion bout à bout solide ! Avec de la pratique, vous maîtriserez ce procédé très rapidement. De nombreux bricoleurs constatent qu'un connecteur bout à bout bien serti et rétracté leur garantit une réparation durable. C'est une satisfaction de réparer un fil cassé sur sa voiture ou son bateau, par exemple, en sachant que le connecteur bout à bout thermorétractable le protégera et le maintiendra conducteur pendant des années.

Conseils de pro et dépannage :

• Si vous constatez que le fil s'est cassé juste au bord du connecteur après le sertissage, cela peut signifier que vous avez dénudé trop longtemps ou que vous avez serti trop près du bord, coupant ainsi les brins. La prochaine fois, dénudez un peu moins ou ajustez la position du sertissage.

• Si l'isolant du connecteur a fondu ou a pris feu lors du chauffage, la source de chaleur était trop intense ou trop proche. Utilisez une chaleur plus douce ou éloignez légèrement la flamme. La présence de suie sur le connecteur signifie que vous l'avez brûlé ; une petite quantité peut être acceptable, mais une quantité excessive pourrait compromettre l'isolation.

• Pour les espaces très restreints inaccessibles au pistolet thermique, envisagez d'utiliser des connecteurs à souder qui ne nécessitent qu'un briquet (si c'est la seule option). Mais en général, prévoyez l'épissure là où vous pouvez y accéder avec un pistolet thermique.

• Utilisez un outil de sertissage de qualité . On ne le répétera jamais assez. De nombreux échecs d'épissures bout à bout sont dus à un outil de mauvaise qualité qui n'applique pas une pression uniforme. Une pince à sertir à cliquet assure une compression complète. Elle est abordable (Haisstronica en vend une autour de 25 $, ce qui est un bon investissement si vous effectuez beaucoup de câblage). Elle vous évitera également de vous fatiguer les mains par rapport à une pince bon marché.

• N'hésitez pas à refaire un sertissage en cas de doute. Certes, on perd un connecteur, mais ce n'est rien comparé à une connexion défaillante après avoir tout refermé.

• En cas de besoin, les connecteurs bout à bout permettent de connecter plus de deux fils (par exemple, pour relier trois fils dans un seul connecteur), mais cette solution n'est généralement pas recommandée, sauf si le connecteur est dimensionné pour cela (il existe des connecteurs bout à bout abaisseurs spéciaux pour les connexions 2 à 1 fils). Si vous devez relier trois fils, il peut être judicieux d'en torsader deux d'un côté et un de l'autre à l'intérieur d'un même connecteur, mais la fiabilité diminue. Dans ce cas, il est préférable d'utiliser un répartiteur approprié ou un câble en queue de cochon soudé. Cependant, certains connecteurs bout à bout avec soudure (types à soudure) permettent de connecter plusieurs petits fils d'un même côté, car la soudure les relie, même si, là encore, c'est un peu compliqué. Pour un résultat optimal, limitez-vous à deux fils par connecteur bout à bout.

En suivant ces étapes, vous vous assurez que vos connecteurs bout à bout de fils sont correctement sertis et scellés, vous offrant ainsi une épissure électrique bout à bout durable.

Focus sur les connecteurs thermorétractables bout à bout de Haisstronica (pourquoi ils se démarquent)

Maintenant que nous avons abordé les connecteurs bout à bout en général, intéressons-nous à la marque Haisstronica . Haisstronica (appelée « Haisstronica » sur son site web et ses produits, parfois orthographiée « Haisstroncia » dans certaines régions) est spécialisée dans les connecteurs thermorétractables et les outils de câblage associés. Aux États-Unis (notre public cible), les produits Haisstronica sont facilement disponibles sur son site web et sur d'autres plateformes. La marque s'est forgé une solide réputation auprès des bricoleurs et des professionnels pour sa qualité à un prix raisonnable. Les connecteurs thermorétractables de la marque illustrent parfaitement la qualité que vous devez rechercher en matière de connecteurs. Voici pourquoi les connecteurs thermorétractables Haisstronica sont un choix de premier ordre :

• Âme en cuivre premium : Comme mentionné précédemment, Haisstronica utilise du cuivre étamé de haute qualité pour les corps des connecteurs. L'âme en cuivre de ces connecteurs atteint jusqu'à 0,5 mm d'épaisseur , soit plus que celle de nombreux connecteurs génériques. Cela améliore la circulation du courant (chute de tension réduite au niveau de l'épissure) et assure un sertissage robuste , résistant aux déchirures et aux pannes. L'étamage du cuivre prévient la corrosion, même en conditions humides ou salées. De nombreux connecteurs bon marché utilisent du laiton plus fin, moins conducteur de courant et susceptible de se corroder ; Haisstronica évite ce problème.

• Gaine thermorétractable d'excellente qualité : L'isolation thermorétractable des connecteurs Haisstronica est une gaine à double paroi avec un rapport de rétreint de 3:1 . Une double paroi est composée d'une paroi extérieure et d'une paroi intérieure adhésive. Un rapport de 3:1 est relativement élevé, ce qui signifie qu'elle peut se rétracter jusqu'à un tiers de son diamètre initial, assurant ainsi une étanchéité parfaite même si l'isolation du fil est beaucoup plus fine que celle du connecteur initial. La gaine est également translucide et le calibre du fil est imprimé pour une identification facile. Il offre une résistance élevée à la traction et résiste à l'étirement et aux dommages mécaniques. En bref, leur gaine thermorétractable pour connecteur bout à bout est robuste : elle ne se perfore pas facilement et résiste aux contraintes environnementales.

• Revêtement adhésif puissant : Les connecteurs Haisstronica sont dotés d'une généreuse couche de colle thermofusible à l'intérieur du tube. Lorsqu'on les chauffe, on voit la colle remplir les interstices et sceller les extrémités. Cela garantit une étanchéité optimale : les fils sont parfaitement scellés et, comme on le dit souvent, « Votre fil ne glissera jamais de ces connecteurs bout à bout thermorétractables. » Ce niveau de confiance est assuré par l'adhésif qui colle l'isolant du fil au connecteur de l'intérieur.

• Large application, testée en conditions réelles : les connecteurs sont commercialisés comme étant de qualité marine et sont utilisés dans les industries de l'automobile, de la navigation, de l'électricité et de l'électronique Haisstronica souligne souvent que ses connecteurs facilitent les réparations dans ces applications, car un seul kit peut répondre à de nombreuses applications. Ils ont été testés pour leur conformité aux normes (ROHS, ISO, SGS, CE, etc.), ce qui signifie qu'ils satisfont ou dépassent les exigences de sécurité et de performance dans ces environnements. De nombreux avis clients et tiers (par exemple, sur des forums ou YouTube) soumettent ces connecteurs à des tests rigoureux (immersion dans l'eau, traction, variations de température) et ils fonctionnent toujours parfaitement (données anecdotiques, mais nombreux retours positifs).

• Code couleur et identification facile : chaque connecteur est codé par couleur (rouge/bleu/jaune) et possède également le calibre du fil imprimé, ce qui est très pratique Lorsque vous ouvrez un kit de connecteurs bout à bout Haisstronica , vous trouverez les connecteurs classés par couleur, et probablement une étiquette indiquant les calibres AWG et la couleur correspondante. Cela permet d'éviter les erreurs de taille de connecteur. L'impression sur le tube (par exemple, « 16-14 AWG ») n'est pas présente chez toutes les marques, mais elle est pratique pour une référence rapide lorsque vous avez beaucoup de connecteurs sur votre établi.

• Kits complets et emballages : Haisstronica propose ces connecteurs dans différents kits et options d'emballage pour répondre à différents besoins :

  • Par exemple, le kit de 660 cosses thermorétractables bout à bout (AWG 22-10) est un kit complet, idéal pour les utilisateurs fréquents ou les professionnels. Il contient 660 cosses bout à bout (assortiment rouge, bleu et jaune, comme mentionné précédemment) et est livré dans un coffret de rangement robuste. . Un tel kit est parfait si vous prévoyez de faire beaucoup de câblage (les ateliers automobiles, les ateliers de réparation marine, etc., aiment les grands kits).

  • Un autre choix populaire est le kit de 330 connecteurs bout à bout thermorétractables (AWG 26-10) , qui fait partie de la gamme plus compacte de kits Haisstronica. Cette gamme propose des variantes de 330, 420 et 580 pièces. Ces kits couvrent également plusieurs tailles (incluant souvent même les petits connecteurs blancs pour AWG 26-24 du kit de 330 pièces, d'où la gamme AWG 26-10). Ils sont livrés dans une boîte en plastique pratique, permettant de tout organiser. L'objectif est d'avoir le connecteur adapté à chaque fil sans avoir à acheter des kits séparés.

  • Si vous avez besoin de tailles spécifiques, Haisstronica propose également des packs spécifiques, comme les 120 cosses bout à bout thermorétractables à sertir AWG 12-10 jaunes . Malgré la longue URL mentionnant des cosses à fourche, ce produit est en réalité un pack de 120 cosses bout à bout jaunes (calibre 12-10). Ce pack est utile si vous effectuez de nombreux raccordements de gros calibre (par exemple, pour le recâblage d'un système audio de bateau ou de voiture où les fils AWG 12 sont courants) et que vous ne souhaitez pas manquer de connecteurs jaunes inclus dans le kit assorti. La boutique Haisstronica propose ces packs unicolores pour le rouge, le bleu ou le jaune, en différentes quantités (80, 100, etc.).

  • Ils proposent également des connecteurs sous différents conditionnements, en sachet ou en bouteille . Par exemple, vous trouverez sur leur site une bouteille de 200 connecteurs bout à bout ou un sachet de 500 connecteurs. Les bouteilles sont pratiques à ranger sur une étagère (et ont souvent un encombrement plus petit qu'une boîte de kit plate).

  • De nombreux kits incluent également un assortiment d'autres cosses (à œil, à fourche, etc.). Cependant, comme nous nous concentrons sur les cosses bout à bout, notez que Haisstronica propose également des kits de connecteurs de fils comprenant des épissures bout à bout, des cosses à œil, des cosses à fourche, etc., toutes thermorétractables. Ces kits sont parfaits pour les travaux d'électricité générale si vous avez besoin de différents types de cosses (par exemple, pour le câblage d'un bateau, vous pourriez avoir besoin d'épissures bout à bout pour les rallonges de câbles, de cosses à œil pour la fixation aux bornes de la batterie, de cosses à fourche pour les interrupteurs, etc.). Un seul kit peut donc tout contenir.

En résumé, Haisstronica a conçu son offre pour répondre aux besoins des petits bricoleurs comme aux besoins professionnels en gros. Vous pouvez consulter sa collection de connecteurs de fils et de connecteurs bout à bout sur son site (consultez sa collection de connecteurs bout à bout pour tous les produits associés). Les prix sont compétitifs, surtout compte tenu de la qualité, et Haisstronica propose souvent des réductions ou des offres groupées (par exemple, livraison gratuite ou soldes de fin d'année).

• Innovation et assistance : L'entreprise met l'accent sur l'innovation continue et simplifie le travail de l'utilisateur. Par exemple, elle a modernisé ses boîtes de rangement pour les rendre plus résistantes (personne n'aime une boîte qui s'ouvre et qui renverse des connecteurs partout). Elle propose également des outils complémentaires aux connecteurs (pinces à sertir, pinces à dénuder, etc.), proposant souvent des offres groupées (par exemple, un ensemble pince à sertir + connecteurs). Pour les débutants, son blog et ses ressources vidéo (dont nous avons cité quelques-unes) constituent un guide pratique sur l'utilisation des produits. Elle met même en avant les garanties et les garanties de satisfaction client, comme une garantie satisfait ou remboursé de 30 jours et une garantie de remplacement de 12 mois, ce qui est rare sur le marché des connecteurs électriques de base. Cela témoigne de la qualité de ses produits.

• Avis clients : Lorsqu'on écrit sur un blog, on ne cite généralement pas directement les avis clients, mais il est intéressant de noter que les connecteurs Haisstronica sont très appréciés sur des plateformes comme Amazon et les forums. De nombreux bricoleurs ont abandonné les connecteurs génériques pour ceux de Haisstronica après avoir consulté des avis ou des vidéos YouTube. Par exemple, The Net Guy sur YouTube a testé un kit de connecteurs Haisstronica [26†], soulignant sa qualité et son rapport qualité-prix par rapport aux autres. De même, sur les forums automobiles, on recommande souvent l'utilisation de connecteurs thermorétractables marins, et Haisstronica est souvent citée comme une bonne marque (aux côtés de quelques autres grandes marques comme 3M ou Ticonn). Le consensus est que, pour ce prix, ces connecteurs offrent des performances proches des normes militaires.

En résumé, les connecteurs bout à bout thermorétractables Haisstronica réunissent toutes les caractéristiques essentielles que nous recherchons : cuivre étamé épais pour une connexion bout à bout solide, gaine thermorétractable haute qualité avec revêtement adhésif pour une épissure bout à bout étanche , conformité aux normes et emballage pratique. Ils sont donc parfaits pour les bricoleurs américains qui souhaitent réaliser un projet réussi du premier coup et durablement. Que vous répariez des feux de remorque, ajoutiez des modules LED à votre camion, connectiez un nouvel autoradio, répariez un fil sur votre bateau ou connectiez des fils pour un projet électronique personnel, ces connecteurs vous seront très utiles.

Compte tenu de l'importance des connecteurs bout à bout dans tous ces cas, investir dans un ensemble de qualité comme celui de Haisstronica est une décision judicieuse pour tout électricien amateur ou professionnel. Cela garantit que le connecteur le plus couramment utilisé dans votre boîte à outils – le simple connecteur bout à bout – est celui auquel vous pouvez faire confiance pour la sécurité et la fiabilité de vos appareils.

Les bricoleurs et les électriciens ont souvent des connecteurs bout à bout :

Q : Puis-je connecter plus de deux fils avec un connecteur bout à bout ?
R : Le connecteur bout à bout standard est conçu pour deux fils (un à chaque extrémité). Si vous devez raccorder plusieurs fils, plusieurs options s'offrent à vous. Vous pouvez utiliser un connecteur spécial appelé épissure parallèle ou connecteur bout à bout abaisseur , qui permet de raccorder deux fils d'un côté et un de l'autre (pour combiner deux fils en un seul). Ces connecteurs sont parfois utilisés dans le câblage automobile pour la dérivation d'un circuit. Vous pouvez également sertir deux fils sur une extrémité d'un connecteur standard s'ils conviennent (par exemple, deux fils de calibre 22 AWG torsadés ensemble peuvent s'insérer dans le connecteur de calibre 16-14 AWG d'un côté). Cependant, cette méthode peut être moins fiable si elle n'est pas effectuée avec soin. Une autre méthode consiste à utiliser un répartiteur ou à souder les fils ensemble puis à les isoler. En règle générale, un connecteur bout à bout = deux extrémités de fil . Si vous devez constamment raccorder plusieurs fils, envisagez d'utiliser un bornier ou une configuration de câblage différente.

Q : Les connecteurs bout à bout sont-ils aussi efficaces que la soudure des fils ?
R : C'est un débat classique. Un connecteur bout à bout correctement serti (surtout un connecteur en cuivre thermorétractable de bonne qualité) est aussi conducteur électrique et mécaniquement résistant qu'une soudure dans la plupart des cas. En réalité, dans les environnements à fortes vibrations (comme les voitures), le sertissage peut s'avérer supérieur, car la soudure peut pénétrer dans le fil et créer une section rigide susceptible de se rompre sous l'effet de la flexion. De nombreuses industries (automobile, aérospatiale) privilégient le sertissage à la soudure pour les épissures de fils, en raison de sa régularité et de sa fiabilité. L'essentiel réside dans une technique de sertissage appropriée et des connecteurs de qualité . Un mauvais sertissage est pire qu'une mauvaise soudure, mais un bon sertissage est comparable à une bonne soudure. Idéalement, un sertissage et un joint thermorétractable constituent la meilleure combinaison pour les épissures de fils, lorsqu'ils sont bien réalisés. La soudure reste acceptable pour certains travaux électroniques (et les connecteurs à soudure tentent de combiner les deux), mais un bon connecteur bout à bout est une solution gagnante. C'est également beaucoup plus rapide que la soudure pour les longs câblages.

Q : De quels outils ai-je besoin pour sertir des connecteurs bout à bout ?
R : Il vous faut au minimum une pince à dénuder (pour dénuder l'isolant) et une pince à sertir (pince pour cosses) . Comme indiqué précédemment, la pince à sertir doit être adaptée au type de connecteur. Les pinces à sertir à cliquet avec matrices interchangeables sont idéales car elles assurent la pression adéquate. Pour le thermorétractage, il vous faudra un décapeur thermique ou une autre source de chaleur. Un décapeur thermique de base coûte entre 20 et 40 $. Certains utilisent des chalumeaux au butane ou même le côté d'un fer à souder pour rétracter soigneusement les tubes en cas de besoin. Si vous investissez dans un kit comme celui de Haisstronica, pensez également à prendre leur pince à sertir. Ils proposent même des kits comprenant une pince à sertir et des connecteurs. Une bonne pince à dénuder (auto-ajustable ou calibrée) vous simplifiera également la vie. Avoir les bons outils peut faire toute la différence entre un travail rapide et sans effort et une tâche fastidieuse.

Q : Existe-t-il des situations dans lesquelles je ne devrais pas utiliser un connecteur bout à bout ?
R : Les connecteurs bout à bout sont très polyvalents, mais il existe des cas où une autre solution pourrait être meilleure :

• Si vous avez besoin d'une connexion que vous pouvez déconnecter fréquemment, utilisez plutôt une prise ou des connecteurs à balle (comme pour connecter un périphérique amovible).

• Si vous avez affaire à des courants extrêmement élevés et à des câbles de grande taille (comme des câbles de batterie de calibre 2 AWG), vous serez peut-être mieux loti avec des cosses et des boulons à sertir ou une cosse soudée, car l'épissure bout à bout de fils de très gros calibre est difficile et spécialisée.

• Si le fil est très petit (plus petit que 26 AWG) ou très délicat, la soudure peut être plus judicieuse car les connecteurs bout à bout pour les fils ultra-fins ne sont pas courants (ou vous utiliseriez une méthode différente comme un clip d'épissure pour les fils téléphoniques, etc.).

• Si vous devez diviser un fil en deux fils allant dans des directions différentes (séparation en Y), un connecteur bout à bout n'est pas directement destiné à cela - bien que, comme mentionné, vous puissiez combiner deux fils en une seule extrémité ou simplement utiliser deux épissures bout à bout (un fil de la source divisé en deux connecteurs bout à bout allant à chaque branche).

• Si l'environnement est extrêmement chaud, au-delà de ce que l'isolant du connecteur peut supporter (par exemple, à proximité d'un pot d'échappement de moteur, etc.), assurez-vous que la température nominale du connecteur est suffisante (la plupart des polyoléfines thermorétractables sont acceptables jusqu'à environ 125 °C). Pour des températures plus élevées, envisagez des connecteurs bout à bout haute température ou d'autres méthodes d'épissure.

Q : Comment retirer ou refaire un connecteur bout à bout ?
R : Si vous devez défaire une épissure bout à bout (par exemple, en cas d'erreur ou pour une modification ultérieure), le connecteur lui-même n'est pas réutilisable. Pour le retirer, coupez le fil de chaque côté, juste à côté du connecteur, en retirant ainsi le connecteur et un tout petit morceau de fil. Dénudez ensuite les fils et utilisez un nouveau connecteur (ou soudez-les, etc.). Si vous avez besoin d'un peu de mou, vous pouvez parfois utiliser une pince coupante pour écraser et casser le plastique et décoller le corps métallique, mais cela finit souvent par couper des brins – ce qui est déconseillé, sauf si vous devez absolument récupérer chaque millimètre de fil. Prévoyez une longueur de fil suffisamment longue pour pouvoir couper un connecteur si nécessaire. Et si vous ouvrez une jonction déjà réalisée par quelqu'un d'autre, coupez simplement l'ancienne épissure bout à bout et en remettez une neuve lors de la reprise – c'est la méthode la plus sûre.

Q : Un entretien est-il nécessaire après l’utilisation de connecteurs bout à bout ?
R : Pas vraiment. Une fois l'épissure réalisée, elle ne nécessite aucun entretien. En environnement hostile, il est conseillé d'inspecter régulièrement les connexions pour détecter tout signe d'usure ou de corrosion, surtout en milieu marin (une épissure bout à bout thermorétractable correcte ne devrait toutefois pas présenter de corrosion, car elle est scellée). Dans le secteur automobile, si vous retravaillez quelque chose, vérifiez simplement visuellement les épissures existantes sur place. Mais il n'est pas nécessaire de rétracter ou de faire quoi que ce soit au fil du temps. Si vous avez bien travaillé au départ, elles peuvent durer aussi longtemps que le faisceau de câbles. Par exemple, j'ai vu des bateaux de 20 ans où les épissures thermorétractables étaient encore en parfait état et le cuivre à l'intérieur était brillant. Sur le même bateau, des sertissages d'origine non scellés étaient verts et défaillants. Cela montre la longévité d'une bonne exécution.

Enfin, dissipons une idée reçue : certaines personnes tombent sur le terme « connecteurs bout à bout » et le trouvent amusant (pour des raisons évidentes, le mot « bout à bout » dans n'importe quel terme peut faire rire). Il existe même une certaine culture des mèmes ; par exemple, on trouve des blagues sur Internet ou un « mème de connecteurs bout à bout » qui circule parmi les électriciens. Mais lorsqu'on est plongé dans un projet électrique, un connecteur bout à bout n'est pas une blague ; c'est souvent le héros du jour qui remet votre appareil en marche. Alors, acceptez ce nom amusant, mais n'oubliez pas son objectif sérieux !

Conclusion

Dans le monde des projets électriques et électroniques, le connecteur bout à bout s'est avéré indispensable ; il est sans conteste le connecteur le plus utilisé pour l'épissure des fils. Sa popularité repose sur une combinaison de simplicité, de fiabilité et de polyvalence que peu d'autres connecteurs peuvent égaler. D'après nos recherches, il est clair que les connecteurs bout à bout thermorétractables représentent le summum de ce type de connecteur, offrant une jonction étanche, robuste et durable, capable de résister aux contraintes des environnements automobiles, marins et extérieurs.

Pour les bricoleurs comme pour les professionnels, l'utilisation de connecteurs bout à bout de qualité peut faire toute la différence entre une réparation rapide et inefficace et une réparation durable. Nous avons souligné les qualités des connecteurs bout à bout thermorétractables Haisstronica : âmes épaisses en cuivre étamé pour la conductivité, gaine thermorétractable adhésive pour l'étanchéité et la décharge de traction, et conformité aux normes de sécurité de l'industrie. Ces connecteurs vous permettent de sertir en toute confiance , sachant que votre épissure bout à bout est protégée contre l'humidité, les vibrations et la corrosion.

Nous avons également expliqué comment utiliser correctement ces connecteurs, car même le meilleur connecteur nécessite une installation correcte. En dénudant correctement le fil, en choisissant la bonne taille de connecteur (rouge, bleu, jaune, correspondant au calibre du fil), en sertissant avec l'outil approprié et en chauffant soigneusement la gaine thermorétractable, vous pouvez réaliser une épissure de qualité industrielle dans votre garage ou votre atelier. Le processus est simple et accessible à tous, ce qui vous permet de réaliser vos projets de câblage en toute autonomie. Que vous répariez un fil cassé sur les feux de votre remorque, installiez de nouveaux haut-parleurs dans votre voiture, installiez un éclairage extérieur ou câblez un bateau, vous avez maintenant les connaissances nécessaires pour réussir.

Gardez ce guide à portée de main pour vos projets. Il regorge non seulement de conseils pratiques , mais aussi d'explications sur tous les termes et questions qui pourraient se poser. Si vous avez besoin de fournitures, sachez que Haisstronica propose une gamme complète de kits et d'outils pour tous vos travaux de câblage. Vous pouvez consulter leur collection de connecteurs de fils (connecteurs bout à bout) pour les produits mentionnés. Investir dans un bon kit de connecteurs thermorétractables et une pince à sertir robuste est un petit prix pour la tranquillité d'esprit : vos connexions électriques seront sûres et durables.

En résumé, les connecteurs bout à bout , notamment ceux thermorétractables, sont les héros méconnus de nombreux systèmes électriques. Ils sont certes petits et peu coûteux, mais leur rôle est crucial. La prochaine fois que vous réparerez ou construirez quelque chose avec des fils, vous opterez probablement pour un connecteur bout à bout. Vous saurez désormais exactement pourquoi et comment réussir cette connexion. Bon câblage et que vos connexions bout à bout soient d'une solidité à toute épreuve !
