Outils pour sertir les fils ensemble (outil à cliquet de sertissage • connecteurs de sertissage de fils • connecteurs de fils à sertir)
Un sertissage fiable est une liaison mécanique étanche au gaz entre le conducteur et le fût. Pour y parvenir, il faut des outils spécialement conçus, dont les matrices sont conçues pour des connecteurs de sertissage de fils spécifiques. Voici un aperçu des outils disponibles, des outils d'établi courants aux équipements de terrain robustes, et leurs points forts respectifs.
1) Pinces à sertir manuelles à cliquet (la norme quotidienne)
Ces outils sont indispensables pour les travaux automobiles, d'électroménager et d'électricité générale. Une véritable pince à sertir à cliquet (aussi appelée pince à sertir à cliquet ou pince à sertir à cliquet ) se verrouille jusqu'à la fin du cycle complet, offrant une hauteur de sertissage contrôlée, impossible à reproduire avec une pince manuelle. Vous trouverez des variantes :
-
Pour les cosses isolées (rouge/bleu/jaune, calibre 22–10 AWG) : une pince à sertir à cliquet avec des cavités à code couleur pour cosses à anneau, à fourche et à sertir . Certaines pinces sont spécifiquement conçues pour les cosses isolées .
-
Pour les bornes non isolées et à corps ouvert (F-crimp) : utilisez une pince à sertir à cliquet pour les bornes non isolées ou une pince à sertir à cliquet avec la géométrie F-die correcte.
-
Systèmes de matrices interchangeables : Corps acceptant les matrices de sertissage à cliquet / matrices de sertissage à cliquet pour couvrir plusieurs familles de connecteurs dans une seule poignée.
Vous rencontrerez également des termes apparentés dans les kits : pince à sertir pour connecteurs de fils , pince à sertir pour bornes , pince à sertir , outil de sertissage pour connecteurs électriques ou outil de sertissage pour électriciens . Tous ces termes décrivent le même principe : cliquet à cycle complet + matrice adaptée = résultats constants.
2) Sertisseuses de viroles (travaux sur panneau et commande)
Lorsque des conducteurs à brins fins sont placés sous des serre-câbles, utilisez un kit de sertissage de ferrules (carré ou hexagonal) pour éviter l'écartement des brins et le fluage à froid. Des kits de sertissage de ferrules ou des kits de sertissage de ferrules avec assortiments sont d'excellentes options ; vous trouverez également des kits de ferrules avec sertisseuse et des kits de ferrules pour borniers DIN/CEI.
3) Sertisseuses hydrauliques/composées (grosses cosses)
Les câbles de batterie, de démarrage, d'onduleur et solaires (calibre 6 AWG et plus) nécessitent un kit de sertissage de câbles de batterie , un kit de sertissage de câbles ou un kit d'outils de sertissage de câbles (matrices hexagonales ou à empreintes). Ces outils fournissent la force nécessaire pour comprimer correctement les grosses cosses en cuivre. Pour les terminaisons solaires sur site, recherchez un kit d'outils de sertissage MC4 ou solaire adapté à la série de connecteurs.
4) Outils spécialisés (solaire, données, coaxiaux, etc.)
-
Pince à sertir pour connecteur MC4 : Géométrie de matrice spécialement conçue pour les contacts PV.
-
Coax et RF : pinces à sertir hexagonales adaptées à la série de connecteurs ; suivez les spécifications du fabricant.
-
RJ45/8P8C : Famille entièrement différente : sertissez les contacts de la fiche et non un barillet de fil.
5) Kits complets
Si vous construisez votre premier établi, un kit de sertissage de fils , un kit de sertissage de fils, un kit d'outils de sertissage ou un kit d'outils de sertissage électrique regroupe une pince à sertir à cliquet et des cosses courantes. Pour les ateliers de production, optez pour un kit de sertissage à cliquet ou un kit d'outils de sertissage électrique avec plusieurs jeux de matrices et calibres.
Pourquoi la pince à cliquet est-elle meilleure qu'une simple pince ?
Un cliquet de sertissage vous permet de terminer la course avant de relâcher la pression, garantissant ainsi le taux de compression nécessaire à la formation d'une capsule étanche. Les modèles de pinces à sertir sans cliquet, ou génériques, dépendent de la sensibilité au toucher et peuvent se comprimer trop ou trop peu, ce qui entraîne une résistance élevée et une défaillance prématurée. C'est pourquoi, dans ce guide, la réponse à la question « Que puis-je utiliser pour sertir des fils ? » est presque toujours « un connecteur adapté + un cliquet de sertissage ».
Sceller et protéger
En cas d'humidité, utilisez des connecteurs thermorétractables (avec revêtement adhésif) ou sertissez d'abord les câbles , puis ajoutez-y du revêtement adhésif . Pour usage marin ou sous-marin ? Privilégiez des connecteurs thermorétractables étanches et des cosses en cuivre étamé.
Construisez des connexions fiables dès aujourd'hui : outil de sertissage à cliquet Haisstronica pour cosses thermorétractables isolées (AWG 22–10)
Faites correspondre le connecteur en premier (outil à cliquet de sertissage • connecteurs de fils thermorétractables • sertissages de connecteurs de fils)
L'outil adapté est celui qui correspond à la géométrie du connecteur. Commencez par choisir les sertissages de connecteurs de fils adaptés à votre calibre de fil (AWG), à votre charge et à votre environnement, puis choisissez l'outil adapté à ce type de corps.
A) Épissures isolées à anneau, à bêche et à bout (vinyle/nylon/thermorétractable)
-
Utiliser lorsque : Général 12 V/24 V, appareils électroménagers, sports motorisés, éclairage.
-
Meilleure pratique : les types de gaines thermorétractables ( connecteurs de câblage thermorétractables , connecteurs bout à bout thermorétractables ) ajoutent une décharge de traction et une étanchéité ; les manchons doublés d'adhésif se collent à la gaine.
-
Outil : Pince à sertir à cliquet standard avec cavités marquées (rouge/bleu/jaune). En cas d'humidité, privilégiez les connecteurs électriques thermorétractables et terminez avec un pistolet thermique jusqu'à l'apparition de cordons de colle transparents sur les bords.
-
Dimensionnement : faites correspondre la couleur du corps au calibre AWG du conducteur, et non au diamètre extérieur de la gaine.

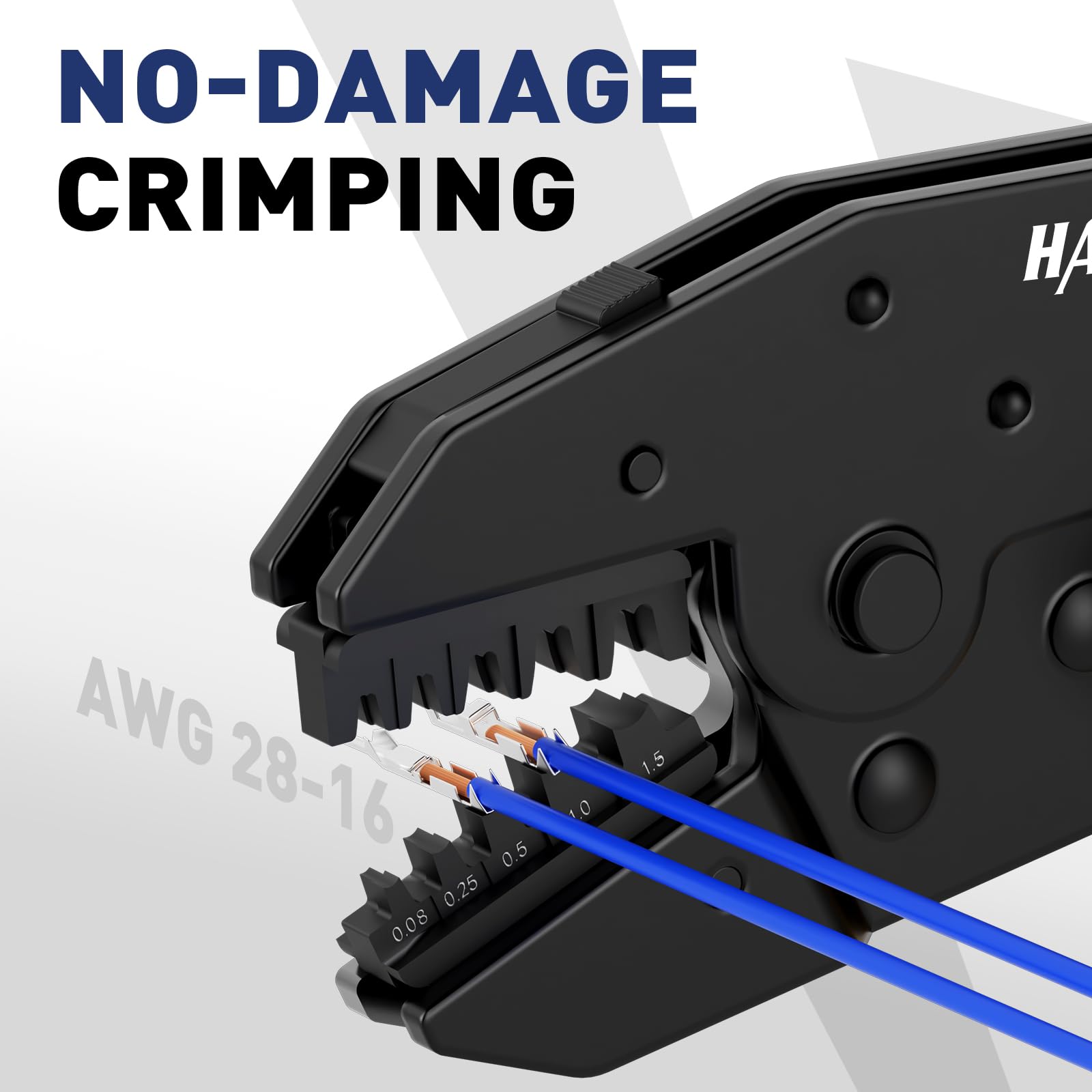

B) Barillet ouvert (F-crimp) pour connecteurs OEM
-
Utiliser lorsque : fiches de capteur, boîtiers automobiles/industriels multipolaires.
-
Outil : Pince à sertir à cliquet avec matrices de sertissage en F (une variante de pince à sertir à cliquet ). Vous replierez les languettes sur le conducteur et l'isolant séparément.
-
Conseil : ne remplacez pas les outils à bornes isolées ; vous avez besoin du profil de connecteur de fil de sertissage approprié.
C) Épissures et bornes non isolées
-
À utiliser lorsque : des faisceaux de câbles avec gaine thermorétractable séparée pour le fil sur le joint, ou lorsque le poids/l'espace est restreint.
-
Outil : Cadre de sertissage à cliquet avec matrices non isolées ou un outil de sertissage de connecteur électrique spécifié pour le canon.
D) Embouts (borniers et variateurs IEC)
-
À utiliser lorsque : un fil finement toronné atterrit sous des vis ; courant dans les panneaux et les entraînements.
-
Outil : Pince à sertir pour virole carrée/hexagonale ; beaucoup sont livrées dans un kit d'outils pour virole ; recherchez un ensemble de sertissage de virole / un ensemble de sertissage de virole correspondant au fabricant de votre bloc.
E) Cosses lourdes (batterie, onduleur, treuil)
-
Utiliser lorsque : câbles de batterie 6 AWG à 4/0, masses de moteur, onduleurs.
-
Outil : Pince à sertir de calibre 8 et plus (hydraulique ou à usage intensif), souvent incluse dans un kit de sertissage de câbles à batterie . Pour le travail à distance, une presse à sertir sans matrice est pratique. Terminez avec une gaine thermorétractable étanche .
F) MC4 solaire
-
À utiliser lorsque : chaînes et combinateurs PV.
-
Outil : pince à sertir pour connecteur MC4 dans un kit d'outils de sertissage MC4 ou un kit d'outils de sertissage solaire ; faites toujours correspondre la série de contacts et la gamme de fils.
Inspection et vérification
Quel que soit le connecteur : dénudez-le conformément aux spécifications (sans brins coupés), sertissez-le jusqu'à ce qu'il soit complètement desserré par le cliquet, testez la jonction par traction, puis scellez-la (le cas échéant). Pour les montages critiques, mesurez la hauteur de sertissage et effectuez des tests de traction conformément aux tableaux UL. Cette séquence rigoureuse – appariement du connecteur d'abord, sertissage avec l'outil à cliquet ensuite – permet de maintenir une faible résistance et un faible échauffement.
Un seul outil pour les travaux quotidiens de calibre 22 à 10 AWG : l'outil de sertissage à cliquet Haisstronica avec cavités à code couleur pour les bornes isolées
Sélecteur d'outils — Quelle pince à sertir pour quel travail (outil à cliquet de sertissage • pinces à sertir à cliquet • outil à sertir à cliquet)
Voici une matrice pratique qui associe les tâches courantes au corps d'outil, au style de matrice et aux accessoires appropriés, ainsi que des notes sur l'étanchéité et l'inspection. Gardez-la à portée de main lorsque vous choisissez un kit ou modernisez votre atelier.
Automobile, sports motorisés, appareils électroménagers (22–10 AWG)
-
Outil : Pinces à sertir à cliquet (usage général) avec cavités rouges/bleues/jaunes ; un outil de sertissage à cliquet de qualité assure un contrôle du cycle complet.
-
Connecteurs : Connecteurs isolés à anneau, fourche, fourche, sertissage sur bout à bout ; mise à niveau vers des variantes de connecteurs électriques thermorétractables dans les zones humides.
-
Modules complémentaires : Kit de sertissage de fils / kit d'outils de sertissage de fils avec assortiments simplifie le réapprovisionnement.
-
Pourquoi cela fonctionne : Un mécanisme de cliquet à sertir répétable crée des taux de compression cohérents sur de nombreux joints par jour.
Bornes à barillet ouvert OEM (sertissage F)
-
Outil : Pince à sertir à cliquet pour bornes non isolées ; certains l'appellent pince à sertir à cliquet ou outil de sertissage à cliquet non isolé .
-
Connecteurs : lames à corps ouvert, réceptacles et contacts de fiche scellés.
-
Remarques : Les deux zones formées (conducteur et support d'isolation) doivent être serties à la station appropriée. Consultez les spécifications d'application !
Ferrules de panneau/API
-
Outil : Presse à embout carré ou hexagonal ; les kits sont vendus sous forme de kit de sertissage d'embout de fil ou de kit de sertissage d'embout .
-
Connecteurs : Embouts Bootlace dimensionnés pour les blocs métriques/impériaux.
-
Pourquoi : Empêche l'écartement des brins sous les vis et améliore la stabilité à long terme.
Marine, sous la voiture, extérieur
-
Outil : identique au travail quotidien, mais utilisez toujours un outil de sertissage de fil à cliquet avec des bornes thermorétractables doublées d'adhésif ; continuez avec de la chaleur jusqu'à ce que le produit d'étanchéité soit mouillé.
-
Connecteurs : Connecteurs thermorétractables marins , fûts en cuivre étamé.
-
Conseil : Le sel et les vibrations pénalisent les sertissages marginaux. Un outil adapté et un connecteur étanche sont indispensables.
Grandes cosses (6 AWG–4/0)
-
Outillage : Kit de sertissage de câbles hydrauliques hexagonaux/à empreintes ou kit de sertissage de câbles à batterie ; pour les travaux fréquents, investissez dans une tête avec jeu de matrices interchangeables ( outil de sertissage avec jeu de matrices / jeu de sertissage à cliquet pour les plus petits calibres).
-
Connecteurs : Cosses et épissures en cuivre étamé ; finition avec gaine thermorétractable étanche .
-
Vérifier : test de traction, puis mesure de la résistance si possible.
Solaire photovoltaïque (MC4)
-
Outil : Pince à sertir pour connecteur électrique spécifique à la série / outil de sertissage pour connecteur électrique dans un kit d'outils de sertissage MC4 ou un kit d'outils de sertissage solaire .
-
Connecteurs : contacts MC4 mâle/femelle ; respecter la polarité et l'orientation du loquet.
-
Remarque : De nombreuses pannes sont dues à une mauvaise plage de fils. Consultez la fiche technique des contacts.
Options de forfait « une seule fois »
Si vous souhaitez couvrir des câbles allant des embouts aux épissures isolées, pensez à un ensemble d'outils de sertissage électrique ou à des kits d'outils de sertissage électriques à plusieurs composants : une pince à sertir à cliquet , une presse à embouts et une petite pince hydraulique pour cosses. Ajoutez un kit de cosses avec outil de sertissage ou un kit de connecteurs de fils avec pince à sertir pour les consommables, et vous obtenez un établi capable de gérer presque tous les faisceaux de câbles.
Installation, étalonnage et entretien
-
Matrices : utilisez le profil de matrice indiqué dans les spécifications d'application du terminal. Changez les matrices de sertissage à cliquet pour qu'elles correspondent au corps ; ne forcez pas pour obtenir une cavité « suffisamment proche ».
-
Contrôle du cycle : Vérifiez que le cliquet de l'outil de sertissage se libère complètement uniquement en fin de course ; si un levier de déverrouillage rapide existe, utilisez-le uniquement pour éliminer les bourrages.
-
Longueur de la bande : suivez les spécifications du connecteur ; une bande trop longue laisse les brins exposés, une bande trop courte produit un mauvais engagement.
-
Test de traction : chaque articulation, à chaque fois, en particulier pour les constructions à fortes vibrations.
-
Entretien : Essuyez, huilez légèrement les points de pivot et rangez votre outil de sertissage de fils à cliquet au sec. Vérifiez l'état des matrices et l'absence de bavures.
-
Formation : Une démonstration de cinq minutes sur la localisation des ailes du conducteur par rapport à l'isolant évite 90 % des erreurs des débutants.
Stratégie d'étanchéité (quand et comment)
-
Gaine thermorétractable après sertissage : Pour les épissures/bornes non isolées, sertissez d'abord, puis gainez avec une gaine thermorétractable pour le fil .
-
Connecteurs doublés d'adhésif : En cas d'humidité, d'éclaboussures de la route ou de cale, utilisez des connecteurs électriques avec thermorétractable ; chauffez jusqu'à ce que le produit d'étanchéité perle aux deux extrémités.
-
Marine : Privilégiez les conducteurs étamés et les connecteurs thermorétractables étanches / thermorétractables marins .
Des critères de qualité auxquels vous pouvez faire confiance
-
Résistance à la traction : Conforme aux normes minimales UL 486A-486B pour le calibre ; le conducteur se brise avant que le joint ne glisse.
-
Hauteur et géométrie de sertissage : Correspond aux spécifications de l'application ; pas de brins coupés ni de barils fissurés.
-
Comportement thermique : Reste froid à charge ; aucune décoloration ni odeur après de longs cycles de service.
Conclusion — une formule simple et sûre pour chaque sertissage
Vous vous demandez : « Comment sertir des fils ? » La réponse est simple et sûre : utilisez le connecteur adapté à votre câble et à votre environnement, puis vissez-le avec une pince à cliquet adaptée. La plupart des travaux quotidiens nécessitent une pince à sertir à cliquet de qualité et des cosses isolées (idéalement adhésives) ; les fiches OEM nécessitent des matrices de sertissage F adaptées ; les panneaux privilégient les embouts ; et les grandes cosses nécessitent des têtes hexagonales/à empreinte hydrauliques. Ajoutez un joint d'étanchéité aux endroits où l'humidité est susceptible de se former, vérifiez par un essai de traction, et vous obtiendrez des joints fonctionnant à froid et étanches au gaz, qui passent les inspections et résistent aux vibrations.
Si vous utilisez encore des pinces génériques, vous jouez avec la résistance, la chaleur et les rappels. Améliorez votre établi, standardisez vos consommables et laissez vos pinces à sertir à cliquet faire ce pour quoi elles ont été conçues : une qualité reproductible.
