Quelle température pour les connecteurs de fils soudés ? Guide de bricolage complet

Les connecteurs de fils soudés – également appelés connecteurs à souder et à sceller, connecteurs bout à bout auto-soudables ou connecteurs à souder thermorétractables – sont de plus en plus populaires pour les projets de câblage électronique, automobile et marin. Ces connecteurs de fils soudés allient la conductivité électrique de la soudure à l'isolation d'une gaine thermorétractable, créant ainsi un connecteur soudé fiable et étanche à l'eau et aux contaminants. Mais une question fréquente chez les bricoleurs est : quelle température utiliser pour les connecteurs de fils soudés ? Dans ce guide complet, nous expliquons le fonctionnement de ces connecteurs, les températures et les outils idéaux pour les utiliser, ainsi que des conseils pour obtenir des résultats de qualité professionnelle. Que vous réalisiez des épissures sur votre voiture, votre bateau ou votre maison, ce guide technique vous aidera à tirer le meilleur parti des connecteurs de fils soudés (parfois appelés connecteurs bout à bout ou connecteurs thermorétractables ) tout en optimisant la sécurité et les performances.

👉 Améliorez la continuité avec la gamme de connecteurs de fils à souder Haisstronica , conçus pour durer.

Comprendre les connecteurs de fils soudés

Les connecteurs de fils à soudure sont des connecteurs bout à bout intégrant une soudure à bas point de fusion dans une gaine thermorétractable. Chaque connecteur est constitué d'une gaine thermorétractable en polyoléfine transparente, munie d'une bague de soudure pré-chargée au centre et d'anneaux d'adhésif thermoplastique (souvent coloré) aux extrémités. Sous l'effet de la chaleur, la gaine se rétracte, la bague de soudure fond pour souder les fils ensemble, et l'adhésif coule pour assurer l'étanchéité de la connexion. Cette conception tout-en-un permet de souder et de sceller une épissure de fil en une seule étape, sans fer à souder ni pince à sertir.

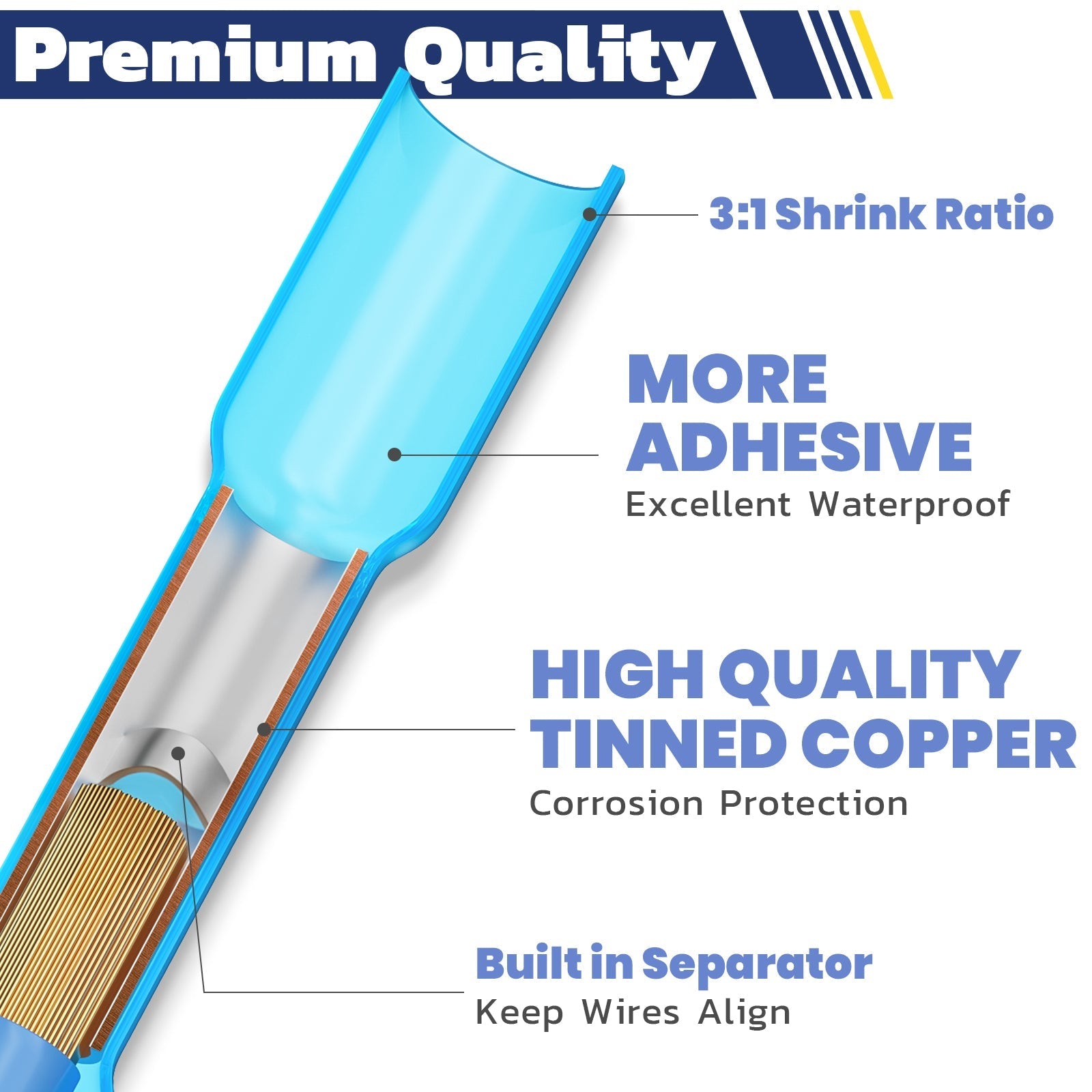

Les principales caractéristiques des connecteurs à soudure comprennent :

• Soudure basse température : L'alliage de soudure de ces connecteurs a un point de fusion d'environ 138 °C (280 °F), bien inférieur à celui des soudures électroniques classiques. Cela permet de fondre la soudure avec un simple pistolet thermique ou un briquet sans surchauffer les fils. La bague de soudure est généralement un alliage de type Sn42/Bi58 (42 % d'étain, 58 % de bismuth), qui devient totalement liquide vers 150-160 °C (300-320 °F). .

• Gaine thermorétractable : La gaine extérieure est en polyoléfine à double paroi, qui commence à se rétracter vers 80 °C (176 °F) . En se rétractant, elle isole parfaitement le joint. La paroi intérieure est recouverte d'un adhésif thermofusible (parfois appelé mastic pour fils) qui fond et coule sous l'effet de la chaleur, contribuant ainsi à la fixation de la gaine à l'isolant du fil ( protégeant ainsi les connecteurs contre les infiltrations d'eau).

• Anneaux adhésifs à code couleur : En général, des bandes colorées à chaque extrémité indiquent le calibre de fil pour lequel le connecteur est conçu (par exemple, connecteurs à soudure rouges pour les calibres 22 à 18 AWG, connecteurs à soudure bleus pour les calibres 16 à 14 AWG, blancs pour les calibres plus petits 26 à 24 AWG, jaunes pour les calibres 12 à 10 AWG, etc.). Ces anneaux colorés ne sont pas de simples marqueurs ; ce sont en fait des anneaux de colle thermoplastique qui fondent et agissent comme un scellant pour fils , formant un joint étanche autour de l'isolant lorsqu'il est chauffé.

• Manchon transparent : Le tube est transparent, ce qui permet d'inspecter visuellement la soudure à l'intérieur. Vous pouvez voir quand la soudure a fondu et s'est infiltrée dans les brins du fil, et vérifier également le bon alignement des fils. Cette transparence est utile pour vérifier la réussite d'une épissure (comme le souligne Haisstronica, elle « permet à l'utilisateur de constater clairement la qualité de la pénétration de la soudure »). ).

En résumé, un connecteur à souder est une épissure soudée à l'intérieur d'une gaine thermorétractable. Il assure la continuité électrique grâce au connecteur à fil soudé et la protection mécanique grâce à la gaine thermorétractable et à l'adhésif. Ces connecteurs sont parfois commercialisés sous les noms de connecteurs à baguette de soudure , de manchons à souder ou de connecteurs à fil auto-soudables , car ils contiennent tout le nécessaire pour réaliser une épissure soudée par simple apport de chaleur.

👉 Bénéficiez d'une fiabilité optimale grâce au connecteur bout à bout Haisstronica avec soudure — achetez maintenant.

Comment fonctionnent les connecteurs à souder et à sceller ?

L'utilisation d'un connecteur de fil soudé est simple. Voici le processus de base :

1. Dénudage des fils : Commencez par dénuder les extrémités des deux fils à épisser. Retirez environ 6 à 12 mm d’isolant, exposant le cuivre nu. Assurez-vous que la longueur dénudée corresponde à la longueur de la bague de soudure du connecteur. Pour un résultat optimal, les extrémités dénudées doivent être propres (sans oxydation) et non effilochées. Si le fil est multibrins, torsadez légèrement les brins pour les maintenir bien serrés. Évitez d’appliquer de la soudure ou de l’étamer aux extrémités des fils ; elles doivent être dénudées pour que la soudure du connecteur puisse fonctionner (il s’agit d’un connecteur sans soudure , car vous n’utilisez pas de fer à souder séparé).

2. Insertion des fils dans le connecteur : Prenez un connecteur à soudure de taille adaptée à votre section de fil (en vous aidant du code couleur) et glissez-le sur l’un des fils. Superposez ensuite les deux extrémités dénudées. Vous pouvez les insérer par les côtés opposés afin qu’elles se rejoignent au milieu du connecteur. Entrelacez les brins ou torsadez les extrémités exposées pour une liaison mécanique plus solide ; cela permet de garantir le contact des fils pendant la chauffe. Centrez ensuite la bague de soudure du connecteur sur les fils torsadés exposés. Le cuivre nu doit se trouver juste sous la bande de soudure, et les parties isolées des fils doivent se trouver sous les bagues adhésives colorées à chaque extrémité. Ce positionnement est crucial : la bague de soudure doit recouvrir la jonction exposée, et les bagues adhésives doivent reposer sur l’isolant du fil.

3. Appliquer la chaleur uniformément : À l’aide d’une source de chaleur adaptée, chauffez le connecteur jusqu’à ce que la soudure fonde et que le tube se rétracte complètement. L’ outil idéal est un pistolet thermique (pistolet à air chaud électrique), car il fournit une chaleur contrôlée et répartie. Commencez par déplacer le pistolet thermique au centre du connecteur (là où se trouve la soudure). Maintenez-le à quelques centimètres de distance et en mouvement constant ; ne le maintenez pas trop près ni au même endroit , au risque de brûler la gaine thermorétractable. À mesure que le tube chauffe, vous remarquerez que le tube commence à se rétracter vers 80 °C et que l’adhésif commence à fondre et à former des bulles aux extrémités. En quelques secondes, l’anneau de soudure commence à briller et à se liquéfier (cela se produit lorsqu’il atteint environ 138 °C). Continuez à chauffer jusqu’à ce que la soudure coule visiblement dans les brins du fil et que l’ anneau métallique s’affaisse légèrement (indiquant que la soudure a complètement fondu et s’est infiltrée dans les fils). Assurez-vous également que le tube a complètement rétréci autour des fils et qu'un peu de colle fondue déborde sur les bords du connecteur, ce qui confirme une bonne étanchéité. Il est souvent recommandé de faire tourner le connecteur ou le fil pendant la chauffe afin de répartir la chaleur uniformément sur toute la circonférence. Conseil : Commencez à chauffer à température modérée et augmentez progressivement la température si nécessaire. Démarrer immédiatement à température maximale peut surchauffer le tube avant que la soudure ne fonde.

4. Refroidissement et inspection : Une fois la soudure fondue et le tube entièrement rétracté, retirez la source de chaleur. Laissez le connecteur refroidir quelques instants sans le toucher. Cela permet à la soudure de se solidifier. Déplacer ou tirer les fils alors que la soudure est encore fondue peut fragiliser la soudure. Après refroidissement, inspectez la connexion à travers le tube transparent. Vous devriez constater que la soudure a coulé et adhéré aux deux fils (une masse de soudure solide et brillante autour de la zone exposée du fil). Le tube doit être bien rétracté, sans laisser d'espace, et l'adhésif doit avoir formé un joint continu sur l'isolant du fil. Si tout semble solide (et vous pouvez même tirer légèrement sur les fils pour vous assurer qu'ils sont bien fixés), le connecteur de fils soudé est réussi. Le résultat est une épissure soudée étanche , solide, conductrice d'électricité et étanche.

👉 Améliorez les faisceaux de câbles avec les connecteurs à souder Haisstronica — des joints professionnels et résistants aux intempéries.

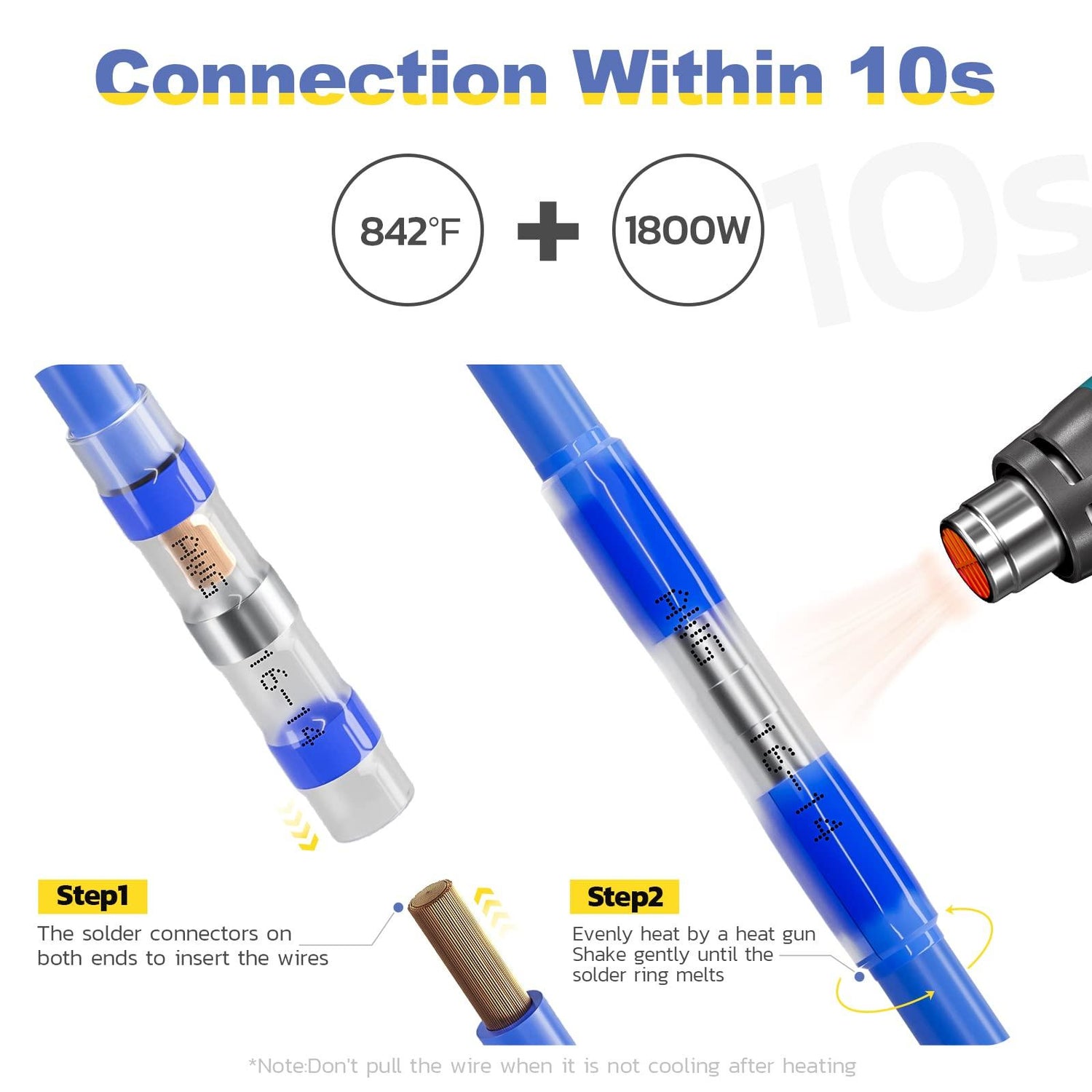

Comme illustré ci-dessus, quelques secondes de chaleur suffisent pour réaliser la connexion correctement. La soudure à l'intérieur de ces connecteurs assure l'auto-soudure du joint, tandis que la gaine thermorétractable et l'adhésif assurent son étanchéité et son isolation ; d'où le terme « connecteurs à souder et à sceller » . En effet, vous bénéficiez des avantages des connexions soudées et serties : la faible résistance de la soudure et l'isolation protectrice et étanche d'un connecteur à sertir thermorétractable.

Pourquoi utiliser des connecteurs de fils scellés à souder ?

Les connecteurs à souder présentent plusieurs avantages qui les rendent populaires parmi les bricoleurs et les professionnels, surpassant souvent les connecteurs à sertir traditionnels ou la soudure manuelle dans certaines applications :

• Installation en une seule étape : Contrairement à la méthode traditionnelle qui consiste à torsader les fils, à les souder au fer à souder, puis à ajouter une gaine thermorétractable séparément, les connecteurs à souder permettent une installation complète en une seule fois avec un simple pistolet thermique. Nul besoin d'outils de sertissage ni de compétences en fer à souder. Cela permet un gain de temps et d'efforts, notamment dans les espaces restreints ou sur le terrain. Comme l'a souligné un utilisateur, ils « simplifient la réparation en éliminant plusieurs étapes » par rapport à la soudure manuelle. Il suffit de chauffer le connecteur et la soudure et la soudure s'effectuent automatiquement : un véritable connecteur à souder qui se soude tout seul.

• Connexion solide et fiable : La soudure qui fond à l'intérieur du connecteur crée une liaison métallurgique solide entre les fils, similaire à une soudure manuelle. Cela assure une excellente conductivité électrique et une excellente résistance à la traction. En effet, une épissure soudée correctement réalisée peut être plus solide qu'une connexion sertie , car les fils sont littéralement fusionnés par la soudure. Le risque d'arrachement des fils est donc minime (la résistance est souvent limitée par la résistance à la traction du fil). De plus, la soudure pénètre les brins, réduisant ainsi le risque de contact intermittent ou d'augmentation de la résistance au fil du temps. De nombreux utilisateurs signalent que ces connecteurs soudés créent des joints indémontables et très robustes. .

• Étanches et résistants à la corrosion : Les connecteurs à souder sont généralement classés IP67 , ce qui signifie que la connexion résiste à l'immersion dans l'eau et est totalement étanche à la poussière. Le tube à double paroi avec adhésif fondu forme une barrière étanche autour de l'isolant du fil, empêchant l'eau ou l'humidité d'atteindre l'épissure conductrice. C'est un avantage considérable pour les câblages automobiles, marins ou extérieurs, où l'exposition à l'eau, à la pluie ou au sel est un problème. Les connecteurs à sertir traditionnels, même thermorétractables, peuvent parfois laisser pénétrer l'humidité s'ils ne sont pas parfaitement sertis et étanches. Cependant, un connecteur à souder correctement chauffé laissera de l'adhésif visible s'écouler aux extrémités, signe d'une étanchéité continue. La soudure elle-même bloque également toute voie capillaire d'humidité le long des brins. Ces connecteurs sont donc parfaits pour le câblage marin, les remorques de bateau, les véhicules tout-terrain et les équipements extérieurs , c'est-à-dire toute situation où un connecteur étanche est nécessaire pour prévenir la corrosion des fils.

• Serre-câble intégré : L’association de la soudure et de l’adhésif assure un serre-câble intégré pour la jonction. En refroidissant, l’adhésif fixe la gaine thermorétractable à l’isolant du fil, maintenant ainsi le fil en place. Cela réduit la flexion du conducteur au point de soudure. Il en résulte une connexion plus résistante aux vibrations et aux contraintes mécaniques qu’une simple soudure (qui pourrait se fissurer sous l’effet des vibrations). Dans les environnements à fortes vibrations, comme les moteurs automobiles ou les machines, ce point est crucial. Les connecteurs à soudure étanches maintiennent fermement les fils, réduisant ainsi les risques de défaillance due aux mouvements du fil. (Il est important de noter que les manchons à soudure conformes aux normes militaires utilisés dans l’aviation et les applications militaires utilisent également de la soudure et un manchon pour le serre-câble ; bien qu’ils utilisent une soudure à point de fusion plus élevé, le principe reste le même.) Ainsi, malgré les anciens déconseils de souder dans l’automobile, ces connecteurs modernes à soudure et thermorétractables atténuent ce problème en offrant à la fois une soudure et un manchon de maintien.

• Fins et discrets : les connecteurs bout à bout à souder sont généralement plus compacts et flexibles que les connecteurs à sertir encombrants. Une fois rétractés, ils épousent parfaitement le fil, rendant l'épissure à peine plus épaisse que l'isolant d'origine. Ils ne comportent pas de gros fûts de sertissage métalliques, ce qui est pratique pour réinsérer le câblage dans un faisceau ou un conduit. L'épissure peut être pliée et acheminée sans former de bosse importante. Comme l'a souligné Popular Mechanics, « ils sont bien moins encombrants » que les connecteurs à sertir, qui créent souvent une bosse dans le faisceau. L'épissure soudée est également soignée et d'aspect professionnel : il s'agit essentiellement d'un tube transparent laissant apparaître une soudure brillante à l'intérieur.

• Facilité d'utilisation pour les bricoleurs : Pour les personnes peu expérimentées en soudure ou dépourvues d'outils de sertissage coûteux, les connecteurs à souder offrent une solution accessible. Nul besoin de compétences particulières en soudure ni de fournitures supplémentaires comme du flux, du fil à souder, etc. Si vous savez utiliser un pistolet thermique ou même un briquet, vous pouvez utiliser ces connecteurs. Ils sont souvent présentés comme des connecteurs sans soudure , car vous n'avez pas besoin de souder manuellement : le connecteur le fait pour vous. Avec un peu de pratique, même un débutant peut obtenir des connexions solides et uniformes. Ils constituent un excellent moyen de garantir une bonne épissure électrique sans se soucier des soudures froides ou des sertissages faibles. Dans les endroits exigus ou peu pratiques (sous une voiture, dans la coque d'un bateau, au plafond), ne plus avoir à jongler entre fer à souder et soudure peut être un véritable soulagement.

En résumé, les connecteurs de fils soudés offrent commodité, fiabilité et résistance aux intempéries, ce qui les rend très attractifs pour une large gamme de tâches de câblage. Ils combinent efficacement les avantages des joints soudés (solide liaison métallurgique) et des joints sertis (rapide et isolé) en une seule solution. Cela dit, une technique et une température de chauffage adéquates sont essentielles pour bénéficier de ces avantages, ce qui nous ramène à la question fondamentale de la température d'installation de ces connecteurs.

Quelle température est nécessaire pour les connecteurs de fils soudés ?

En bref : vous devez appliquer suffisamment de chaleur pour amener la bague de soudure interne à son point de fusion (environ 138 °C, ou 280 °F), tout en faisant rétrécir le tube (qui commence à environ 80 °C) et en faisant fondre l’adhésif (entre environ 120 et 150 °C). En pratique, cela signifie que votre source de chaleur doit idéalement atteindre au moins 150 °C (300 °F) ou plus pour faire fondre complètement la soudure. La plupart des utilisateurs règlent leur pistolet thermique sur une température comprise entre 300 et 400 °C (572 et 752 °F), ou utilisent un réglage élevé si le pistolet n’est pas réglable. Cela garantit une fusion rapide de la soudure et une bonne rétraction du tube. Cependant, ce n’est pas seulement une question de température, mais aussi de méthode d’application de la chaleur.

Décomposons les détails :

• Point de fusion de la soudure : La soudure basse température de ces connecteurs commence généralement à fondre à 138 °C (280 °F) . C’est la température minimale à laquelle la soudure commence à se liquéfier. À environ 160 °C (320 °F), la soudure est complètement fondue et fluide. Il est donc nécessaire de maintenir la soudure au-dessus de 138 °C. Si vous ne chauffez que jusqu’à, par exemple, 100 °C, le tube risque de se rétracter, mais la soudure reste solide, ce qui fragilise la soudure : les fils sont simplement maintenus par la gaine thermorétractable et ne sont pas soudés (c’est une défaillance fréquente en cas de chauffage insuffisant). À l’inverse, dépasser significativement le point de fusion (par exemple, chauffer le connecteur à 250-300 °C) n’est pas nocif pour la soudure elle-même (elle sera simplement très liquide), mais risque de surchauffer le tube si l’opération est prolongée.

• Réglages de température des décapeurs thermiques : De nombreux décapeurs thermiques électriques ont un réglage élevé, autour de 315 °C (600 °F) et un réglage bas, autour de 120 °C (250 °F à 300 °F). À ce réglage, la fusion de la soudure peut être longue et vous risquez de rétrécir le tube sans que la soudure ne soit complètement fondue. Le réglage élevé (~315 °C) est généralement suffisant pour un travail rapide. En fait, pour accélérer le processus, vous pouvez même aller plus haut si votre décapeur le permet. Certains fabricants de manchons de soudure similaires recommandent un réglage optimal d'environ 450 °C (842 °F) pour une fusion rapide et efficace. L'utilisation d'une température élevée assure une fusion rapide de la soudure, réduisant ainsi le temps d'exposition du tube à la chaleur. Par exemple, un guide étape par étape suggère une température d'environ 8 à 10 secondes à environ 400 °C pour souder et sceller complètement un joint. Ce chauffage rapide peut être préférable à un chauffage plus long à basse température, car un chauffage prolongé risquerait de surrétrécir ou de carboniser le tube.

• Plage de température recommandée : Une règle empirique fiable des experts est d'utiliser un pistolet thermique capable d'atteindre environ 400 à 600 °C (750 à 1 100 °F) pour ces connecteurs Vous n'aurez probablement pas besoin d'utiliser la température maximale, mais un pistolet capable de produire cette chaleur vous offre une certaine flexibilité. En pratique, de nombreuses personnes réussissent entre 315 et 425 °C (600 et 800 °F). L'avis de Popular Mechanics indique qu'un ancien pistolet thermique Wagner de 1 200 W « chauffe largement » et recommande d'ailleurs un pistolet atteignant 400 à 500 °C pour ces connecteurs. Si vous possédez un pistolet réglable, essayez donc autour de 400 °C pour commencer et augmentez si nécessaire.

• La technique de chauffage est importante : La température réelle de votre joint dépend de la façon dont vous appliquez la chaleur. Si vous tenez un pistolet à 300 °C très près, le joint chauffera plus vite (et à une température plus élevée) que si vous agitez un pistolet à 400 °C de plus loin. Il est important d' appliquer la chaleur uniformément et d'observer les signaux du connecteur plutôt que de se focaliser sur un chiffre. Pendant que vous chauffez le connecteur, observez la bague de soudure : lorsqu'elle passe de mate à brillante et que vous la voyez couler , vous avez atteint la bonne température. Veillez également à ce que le tube ne brûle pas ; un léger brunissement indique que vous êtes à la limite de la surchauffe ou de la proximité. Idéalement, maintenez la chaleur en mouvement sur et autour du connecteur, comme si vous le peigniez à l'air chaud. Un utilisateur d'Amazon recommande de faire tourner le fil plutôt que d'essayer de déplacer le pistolet thermique autour d'un fil fixe ; les deux approches fonctionnent tant que la chaleur est uniforme.

• Évitez la surchauffe : Que se passe-t-il en cas de surchauffe ? Le problème le plus courant est que la gaine thermorétractable peut fondre ou brûler en cas de surchauffe. Les gaines en polyoléfine commencent à se dégrader et à se carboniser si elles dépassent largement les 250 °C (480 °F) pendant une durée prolongée. Si vous constatez que la gaine noircit, se déforme excessivement ou qu'un trou se forme , vous avez dépassé les bornes. Un autre signe de surchauffe grave est la formation de bulles ou la fusion de l'isolant du fil immédiatement à proximité du connecteur. Pour éviter cela, n'utilisez pas de flamme directement sur la gaine pendant une période prolongée et ne placez pas de pistolet thermique haute température directement contre le connecteur. Il est préférable de commencer par une chaleur modérée, puis d'augmenter progressivement la température au besoin, plutôt que de la chauffer à fond dès le départ. L'objectif est que la soudure fonde à peu près au même moment où le tube se rétracte complètement et où l'adhésif coule ; cette synchronisation garantit un bon résultat. Si le tube se rétracte complètement et que la soudure ne fond toujours pas, il faut soit augmenter la température, soit concentrer la chaleur au centre, là où se trouve la soudure.

• Puis-je utiliser un sèche-cheveux ? C'est une question fréquente. Un sèche-cheveux classique ne chauffe l'air qu'à environ 60 °C (140 °F) à puissance maximale, ce qui est bien en dessous du point de fusion de la soudure. Même le meilleur sèche-cheveux industriel peut atteindre environ 77 °C (170 °F), ce qui reste insuffisant. La réponse est donc non : un sèche-cheveux ne convient pas aux connecteurs à soudure ; il ne chauffe tout simplement pas suffisamment la soudure. Il risque de rétrécir légèrement le tube, mais la soudure restera solide. Si vous n'avez pas de décapeur thermique, une meilleure solution d'urgence est un briquet ou une petite torche (voir ci-dessous) plutôt qu'un sèche-cheveux.

• Conditions ambiantes : Notez que si vous travaillez dans un environnement très froid (par exemple, à l'extérieur en hiver) ou sur une surface froide, vous aurez peut-être besoin de plus de chaleur ou d'un temps de chauffage plus long. Le vent peut également dissiper la chaleur. Dans ce cas, l'utilisation d'un réglage de température plus élevé ou la protection du joint (avec un réflecteur ou une feuille d'aluminium comme coupe-vent) peuvent contribuer à maintenir la température nécessaire.

En résumé, utilisez une source de chaleur pouvant facilement dépasser 138 °C (280 °F) , idéalement plusieurs centaines de degrés, et appliquez-la jusqu'à ce que la soudure fonde et coule. Pour la plupart des utilisateurs, un pistolet thermique réglé à haute température (environ 600 °F et plus) suffit en quelques secondes. Si vous débutez, augmentez légèrement la température (pour assurer la fusion complète de la soudure), mais veillez à ce qu'elle soit brève et continue pour éviter tout dommage. Les connecteurs sont conçus pour supporter la chaleur nécessaire à la soudure ; par exemple, les connecteurs à soudure Haisstronica ont une température de fonctionnement nominale allant jusqu'à 125 °C (257 °F) une fois installés et peuvent supporter une brève exposition à une chaleur beaucoup plus élevée pendant l'installation. Une fois correctement chauffé, vous obtiendrez un noyau brillant et bien soudé, ainsi qu'un manchon transparent et entièrement rétracté, sans aucune carbonisation .

👉 Construisez comme un pro avec les connecteurs à souder Haisstronica — scellage thermorétractable rapide.

Meilleurs outils pour chauffer les connecteurs à soudure

Pour obtenir les bonnes températures, le choix de l'outil est crucial. Voici les options les plus courantes utilisées par les bricoleurs, avec leurs avantages et leurs inconvénients :

• Décapeur thermique : C’est l’ outil recommandé pour les connecteurs à souder. Un décapeur thermique électrique (type utilisé pour la thermorétraction, le décapage de peinture, etc.) fournit une chaleur contrôlée et répartie qui peut chauffer uniformément le connecteur. Privilégiez un décapeur thermique d’au moins 1 000 watts et à température réglable si possible. Comme indiqué précédemment, une plage de puissance allant jusqu’à environ 540 °C (1 000 °F) couvre tous les besoins. Si votre décapeur thermique possède deux réglages (élevé/faible), utilisez généralement le réglage élevé pour ces connecteurs. Maintenez toujours la buse en mouvement autour du connecteur et maintenez une faible distance (environ 2,5 à 5 cm) pour éviter toute brûlure directe. Certains décapeurs thermiques sont équipés d’un embout de buse réfléchissante : une pièce incurvée que vous pouvez placer autour d’un fil pour réfléchir la chaleur à 360°. Cela peut être très utile pour les connecteurs à souder, car il chauffe uniformément tous les côtés sans avoir à tourner le fil manuellement. Un décapeur thermique avec affichage numérique de la température est encore plus efficace ; Par exemple, vous pouvez le régler à environ 400 °C pour être sûr d'avoir suffisamment de chaleur. N'oubliez pas que les décapeurs thermiques soufflent de l'air chaud ; utilisez-les donc dans un endroit bien aéré et tenez-les éloignés des objets inflammables. L'air chaud peut facilement brûler les objets situés derrière votre cible si vous ne faites pas attention.

• Chalumeau au butane (micro-chalumeau) : Un petit chalumeau au butane (souvent utilisé pour la soudure, la thermorétraction ou même la cuisine) est une autre option. Sa flamme est intense et concentrée. Elle produit suffisamment de chaleur (la plupart des chalumeaux au butane dépassent les 1 300 °C !), mais le risque de brûler le connecteur est élevé si vous n'êtes pas extrêmement prudent. Si vous utilisez un chalumeau, utilisez la flamme la plus douce et maintenez-la en mouvement rapide. Ne mettez pas le cône bleu intérieur de la flamme en contact avec le tube : cette partie de la flamme est la plus chaude et fera fondre le plastique instantanément. Restez plutôt à quelques centimètres de distance et effectuez des mouvements de va-et-vient avec la flamme sous le connecteur. Certains bricoleurs utilisent avec succès des chalumeaux au butane de poche sur les connecteurs à soudure en balayant continuellement la flamme et en l'arrêtant dès que la soudure fond. C'est possible, surtout en extérieur où un pistolet thermique n'est pas toujours pratique, mais cela demande une certaine délicatesse. Une astuce consiste à utiliser le chalumeau pour chauffer un côté d'un objet métallique plus grand (comme le corps d'un tournevis) et à utiliser la chaleur rayonnée du métal pour chauffer indirectement le connecteur. Il s'agit d'une technique avancée. En général, un chalumeau est superflu, sauf si vous n'avez pas d'autre source de chaleur. Si vous en utilisez un, orientez la flamme loin du tube et laissez l'air chaud de la flamme faire le travail. Surveillez attentivement et arrêtez de chauffer dès que la bague de soudure s'effondre, car un chalumeau peut passer de la fusion de la soudure à la combustion du plastique en une seconde.

• Briquet : En cas de besoin, un briquet ordinaire (briquet à butane ou briquet torche au propane) peut faire l’affaire. De nombreux professionnels utilisent d’ailleurs un simple briquet Bic pour activer ces connecteurs. La flamme d’un briquet atteint une température d’environ 600 à 800 °C (mais attention, seule une petite zone est aussi chaude). Pour utiliser un briquet, utilisez la partie jaune de la flamme (plus froide que la base bleue, presque invisible) et déplacez-la constamment . Évitez que la flamme ne touche directement le tube ; tenez-la plutôt juste en dessous ou sur le côté, afin que la chaleur monte sur le connecteur. Il est conseillé de tenir le fil verticalement, le connecteur au-dessus de la flamme, et de déplacer le briquet autour. Comme pour le chalumeau, arrêtez dès que la soudure fond. Un utilisateur d’Amazon suggère d’utiliser un briquet jetable basique et précise : « Dès que la soudure commence à se liquéfier, arrêtez » d’allumer la flamme. L'utilisation d'un briquet est tout à fait envisageable pour quelques connexions, notamment les petits connecteurs, mais sachez que la flamme peut déposer de la suie sur le tube et qu'il est facile de surchauffer un point. De plus, cette opération est difficile par temps venteux. Si vous ne disposez que d'un briquet, il est conseillé de vous entraîner d'abord sur un connecteur de rechange afin de déterminer la distance et le timing appropriés.

• Fer à souder : Généralement déconseillé à cet usage. Un fer à souder est conçu pour chauffer des objets solides (comme des fils ou des pastilles de soudure) par conduction, et non de l'air ou des tubes. En théorie, vous pourriez appuyer un fer à souder chaud contre la bague de soudure du connecteur (certains connecteurs présentent une préforme de soudure exposée qui pourrait fondre au contact du fer). Cependant, cela risquerait de faire fondre ou de percer le manchon thermorétractable, ce qui entraînerait une perte d'étanchéité. De plus, l'adhésif aux extrémités ne fondrait pas correctement. En résumé, n'utilisez pas de fer à souder pour ces travaux ; privilégiez-le aux soudures traditionnelles, mais pour les connecteurs à soudure, privilégiez l'air chaud ou la flamme.

• Outil de chauffage pour gaines thermorétractables : Il existe des outils spécialisés pour les gaines thermorétractables, comme les crayons chauffants électriques ou même les sèche-cheveux haute température. Si vous possédez un outil spécialement conçu pour la gaine thermorétractable (certains pistolets à dénuder sont équipés d'un accessoire), assurez-vous qu'il atteigne la température requise. La plupart sont de petits pistolets thermiques, qui fonctionnent parfaitement s'ils sont suffisamment chauds. Une température d'environ 300 °C ou plus est recommandée. Certains ont même utilisé la pointe chauffante d'un pistolet à colle (pas la colle elle-même, juste la pointe métallique chaude) pour chauffer doucement un connecteur. Ce n'est pas très efficace, mais cela montre une certaine créativité. Privilégiez un vrai pistolet thermique ou un briquet pour un résultat optimal.

Résumé des bonnes pratiques : La méthode la plus sûre et la plus efficace consiste à utiliser un pistolet thermique équipé d'un réflecteur , en augmentant progressivement la température jusqu'à ce que la soudure coule. Veillez à une répartition uniforme de la chaleur. Évitez autant que possible le contact direct entre la flamme et le tube. En suivant ces conseils, vous atteindrez la plage de température de thermorétraction idéale pour une connexion parfaite et sans dommage.

👉 Optimisez les réparations avec les ensembles de connecteurs de fils à souder Haisstronica — ajouter au panier.

Guide d'installation étape par étape (avec conseils)

Pour consolider les informations, voici un guide concis étape par étape sur l'utilisation de connecteurs de fils à souder , y compris quelques conseils de pro supplémentaires :

1. Choisissez le bon connecteur : Assurez-vous d'avoir un connecteur à souder de la taille adaptée à vos fils. Les calibres de fils sont souvent indiqués par la couleur du connecteur (par exemple, blanc pour 26-24 AWG, rouge pour 22-18 AWG, bleu pour 16-14 AWG, jaune pour 12-10 AWG, etc.). Un connecteur trop grand peut entraîner un excès de soudure et un rétrécissement insuffisant de l'isolant ; un connecteur trop petit peut empêcher les fils de passer. La plupart des kits, comme le kit Haisstronica de 340 connecteurs thermorétractables à souder (AWG 26-10) , sont disponibles en plusieurs tailles pour vous permettre d'adapter le calibre des fils.

2. Préparez les fils : Coupez et dénudez les fils à connecter. Dénudez environ 7 à 8 mm (environ 1/3 pouce) d’isolant à chaque extrémité. La longueur dénudée doit être à peu près égale à la longueur de l’anneau de soudure à l’intérieur du connecteur. Assurez-vous que les brins de cuivre sont propres et non oxydés (si le fil est vieux ou terni, grattez-le rapidement ou utilisez un peu de flux et essuyez-le ; l’oxydation peut empêcher la soudure de mouiller le fil). ). Si vous connectez des fils multibrins, torsadez les brins à chaque extrémité pour les maintenir serrés et éviter l'effilochage lors de l'insertion dans le connecteur.

3. Insertion et superposition : Prenez le connecteur et glissez-le sur l'un des fils, en le déplaçant de quelques centimètres vers le bas afin qu'il ne gêne pas l'extrémité dénudée. Reliez ensuite physiquement les deux extrémités dénudées. Pour une épissure bout à bout en ligne, la meilleure méthode consiste à emboîter les brins d'un fil dans ceux de l'autre (comme deux brosses engrenées), puis à les torsader légèrement. Vous pouvez également torsader axialement les deux extrémités dénudées si cela est plus simple, mais l'objectif est d'obtenir un contact mécanique sûr. Remettez ensuite le connecteur sur la jonction de manière à ce que l'anneau de soudure soit centré sur la partie torsadée dénudée et que les bandes adhésives colorées recouvrent approximativement les parties isolées des fils de chaque côté. Vérifiez qu'aucun fil de cuivre ne soit exposé en dehors de la zone de l'anneau de soudure.

4. Chauffer la connexion : À l’aide d’une source de chaleur (de préférence un pistolet thermique), commencez à chauffer le connecteur. Commencez à une température ou une distance modérée pour préchauffer le connecteur. Vous verrez le tube commencer à se rétracter autour des fils. Maintenez un mouvement de va-et-vient de la chaleur sur toute la longueur du connecteur. Après le rétrécissement initial, concentrez la chaleur au centre, là où se trouve la soudure. Faites pivoter le fil ou déplacez le pistolet pour atteindre tous les côtés. À mesure que la température augmente, la soudure passe d’un solide terne à un liquide brillant ; cela se produit généralement après la rétraction complète du tube. Lorsque la soudure fond et coule dans les fils, chauffez légèrement plus pour bien mouiller la jonction, puis déplacez rapidement la chaleur vers les extrémités pendant une seconde pour que les joints adhésifs fondent et adhèrent à l’isolant du fil. Vous remarquerez peut-être un léger écoulement de colle sur les bords ; c’est un bon signe d’étanchéité. Important : Dès que la soudure coule et que le tube est uniformément rétracté, cessez de chauffer . Il est inutile de continuer à le cuire. Une surchauffe à ce stade pourrait brûler le tube ou faire bouillir excessivement la soudure. La phase de chauffage ne durera que 5 à 15 secondes avec un pistolet thermique approprié (plus longtemps avec une source plus faible). Avec un briquet, cela peut prendre un peu plus de temps, mais soyez vigilant : arrêtez dès les premiers signes de coulée de soudure.

5. Refroidissement et solidification : Laissez le connecteur refroidir naturellement. Ne touchez pas et ne tirez pas sur les fils pendant le refroidissement. Le refroidissement ne prend que 10 à 30 secondes environ, la soudure se solidifiant et l’adhésif prenant. Une fois refroidi au toucher, inspectez la jonction . Le tube doit être transparent (ni blanc ni brun brûlé), entièrement contracté, sans espace ni poche d’air. La zone de soudure doit révéler une section de fil solidement soudée. Vous pouvez constater que les brins initialement séparés sont maintenant reliés par la soudure solidifiée (une légère trace d’argent visible dans la zone du fil nu indique que la soudure a bien coulé). ). Tirez doucement sur chaque fil pour vérifier qu'ils sont bien connectés. Si un côté glisse ou bouge, l'épissure est défectueuse (probablement à cause d'un manque de chaleur ou d'un chevauchement insuffisant des fils). Vous devrez la couper et recommencer avec un nouveau connecteur. Si tout semble correct, vous avez maintenant une épissure soudée et scellée !

6. Conseils supplémentaires : Si vous avez plusieurs connexions à effectuer, prenez votre temps pour chacune d'elles. Évitez d'enchaîner plusieurs connecteurs à soudure les uns à côté des autres, car un chauffage simultané pourrait desserrer un connecteur voisin ; il est préférable d'échelonner les épissures le long d'un faisceau si possible. Évitez également de tordre le connecteur ou les fils pendant que la soudure est fondue : si vous les faites tourner à chaud, vous risquez de salir ou de perturber la soudure (la rotation est utile pendant le chauffage, avant que la soudure ne fonde complètement ; une fois liquide, maintenez l'ensemble immobile jusqu'à refroidissement). Autre conseil : si vous travaillez dans un environnement avec des composants sensibles à proximité (par exemple, à l'intérieur d'un boîtier à fusibles ou à proximité d'autres fils), utilisez une feuille d'aluminium comme écran pour protéger les autres pièces du souffle du pistolet thermique. Et respectez toujours les règles de sécurité : le connecteur et les fils seront chauds immédiatement après chauffage ; ne les touchez donc pas à mains nues. Laissez-les refroidir brièvement.

En suivant ces étapes, vous serez sûr d'appliquer la quantité de chaleur et la durée appropriées pour un résultat parfait. Les connecteurs thermorétractables à souder assureront leur étanchéité à condition de respecter les règles de base : taille correcte, fils propres, chevauchement suffisant et chauffage adéquat.

Foire aux questions (FAQ)

Q : Puis-je utiliser des connecteurs de fils soudés dans des zones à haute température (comme un compartiment moteur) ?
R : Une fois installés, les connecteurs à soudure sont généralement conçus pour fonctionner jusqu'à environ 125 °C (257 °F) . Ceci couvre la plupart des environnements sous le capot automobile, à l'exception potentiellement du bloc moteur ou de l'échappement. Par exemple, près du moteur ou du radiateur, les températures peuvent dépasser cette valeur ; il est donc conseillé de fixer les fils à l'abri de la chaleur directe. Le point de fusion de la soudure est d'environ 138 °C ; il est donc important d'éviter que le connecteur atteigne une température aussi élevée en utilisation normale, car la soudure pourrait ramollir. Mais en pratique, si vous tenez ces connecteurs à l'écart des sources de chaleur extrêmes, ils résistent bien. Le tube en polyoléfine est similaire à celui utilisé dans les autres gaines thermorétractables automobiles et est stable jusqu'à environ 125 °C en continu. Si vous devez faire passer des câbles dans des zones plus chaudes, envisagez d'utiliser un faisceau de câbles résistant à la chaleur ou de faire passer la connexion ailleurs. Pour la plupart des câblages (feux, capteurs, etc.), ces connecteurs conviennent parfaitement au compartiment moteur. Notez également que les caractéristiques d'étanchéité et de décharge de traction contribuent à la protection des compartiments moteur en prévenant la corrosion due à l'humidité et en résistant aux vibrations. D'ailleurs, certaines réparations de type OEM (et applications militaires/aérospatiales) utilisent des manchons à souder pour des connexions fiables. Évitez simplement de les utiliser sur des pièces du moteur qui dépassent régulièrement la température nominale ou qui fléchissent constamment.

Q : Les connecteurs à souder sont-ils aussi efficaces que les connecteurs à sertir sur le plan électrique ?
R : Lorsqu'elle est correctement installée, oui, et souvent même mieux. La connexion électrique d'une épissure à soudure est essentiellement une soudure solide entre les fils. Cela peut offrir une résistance inférieure à celle d'un sertissage, qui repose sur la pression et peut introduire une certaine résistance s'il n'est pas parfaitement serti. Comme la soudure pénètre dans les brins, elle transforme deux fils en un seul conducteur continu au niveau de la jonction. Cela dit, les deux méthodes (soudure et sertissage) peuvent donner d'excellents résultats lorsqu'elles sont bien réalisées. Le sertissage a l'avantage de ne pas chauffer le fil (ce qui évite tout risque de surchauffe de l'isolant ou de pénétration de la soudure dans les brins), et est souvent privilégié dans certaines industries pour les situations à très fortes vibrations. Mais le connecteur à soudure répond à ces préoccupations en ajoutant un réducteur de tension. En termes de courant, un connecteur à soudure correctement dimensionné peut supporter le même courant que le fil lui-même (la zone soudée étant au moins aussi épaisse que le cuivre d'origine). Adaptez toujours le connecteur au calibre du fil et ne dépassez jamais l'intensité admissible du fil. Ainsi, pour le bricoleur, ces connecteurs fournissent une connexion électrique plus que suffisante pour les projets automobiles et électroniques typiques, avec l'avantage d'être étanches et solides.

Q : Comment choisir la bonne taille de connecteur pour mon fil ?
R : Les connecteurs sont généralement vendus en kits de plusieurs tailles. Chaque taille couvre une gamme de calibres de fil. Par exemple, les kits Haisstronica couvrent les calibres AWG 26-24 (blanc), 22-18 (rouge), 16-14 (bleu), 12-10 (jaune), etc. Si vous possédez un kit, reportez-vous au tableau ou à la légende pour savoir quelle couleur correspond à quel calibre AWG. Si vous achetez des connecteurs à l'unité, ils sont souvent étiquetés selon le calibre AWG le plus petit et le plus grand. Assurez-vous que votre calibre de fil se situe dans cette plage. Il est préférable que le fil soit du côté le plus épais de la plage plutôt que du côté le plus fin. Par exemple, pour un fil AWG18, vous pouvez utiliser un connecteur rouge (AWG22-18) qui se rétractera parfaitement. Si vous avez essayé d'utiliser un connecteur bleu (AWG16-14) sur un AWG18, il pourrait être légèrement trop gros pour se rétracter complètement. Conseil : Si vous ne disposez que d'un connecteur plus grand et d'un fil plus petit, vous pouvez tout de même optimiser le fonctionnement en dénudant le fil excédentaire et en le repliant sur lui-même pour augmenter son épaisseur sous la bague de soudure. Idéalement, utilisez un connecteur de la bonne taille dès le départ. Des kits comme le kit de 180 connecteurs de fils à souder Haisstronica proposent un assortiment de tailles adaptées aux fils courants. Avoir un assortiment à portée de main vous permet de choisir la taille idéale pour chaque tâche.

Q : Puis-je défaire ou réutiliser un connecteur à soudure ?
R : Non, ce sont des connecteurs permanents à usage unique. Une fois la soudure fondue puis solidifiée, elle fusionne avec les fils. Pour déconnecter les fils, il faudrait les couper ou réchauffer la jonction pour faire fondre la soudure (ce qui endommagerait le tube et le joint). Ce ne sont pas des bornes à vis ou des connecteurs démontables. Si vous avez besoin d'une connexion temporaire ou réparable, utilisez une autre méthode. Les connecteurs à soudure sont destinés à réaliser des épissures permanentes dans les câbles.

Q : Dois-je échelonner plusieurs épissures de soudure ?
R : C'est une bonne pratique pour réaliser plusieurs connexions dans un même faisceau ou un même faisceau de câbles. Si vous avez, par exemple, un câble à 4 conducteurs et que vous devez épisser les 4 fils, ne réalisez pas toutes les épissures exactement au même endroit le long du câble. Décalez-les plutôt légèrement (de quelques centimètres). Cela évite la formation d'un gros renflement et empêche les connecteurs à souder de se toucher. Même isolés, le décalage offre un profil plus fin et élimine tout risque de pression et d'usure des soudures. Après l'épissure, vous pouvez envelopper le faisceau de ruban adhésif ou de gaine si nécessaire, pour obtenir un faisceau globalement lisse.

Q : J’ai chauffé le connecteur mais la soudure n’a pas fondu. Qu’ai-je fait de mal ?
R : Le problème vient probablement d'un manque de chaleur ou d'une mauvaise concentration. Si le tube a rétréci mais que la soudure est restée solide, votre outil n'était peut-être pas assez chaud ou vous avez retiré la chaleur trop rapidement. N'oubliez pas que le rétrécissement du tube à environ 80 °C peut vous tromper : il peut sembler « cuit », mais la soudure (nécessitant 138 °C) n'a pas encore atteint cette température. Continuez à chauffer jusqu'à ce que la soudure change. Si vous utilisez un décapeur thermique ou un sèche-cheveux de faible puissance (ce que nous vous déconseillons), il se peut qu'il n'atteigne pas la température requise. Passez à une source de puissance plus élevée. Si votre décapeur thermique est réglable, augmentez la puissance. Si vous utilisiez un briquet, vous l'avez peut-être tenu trop loin ; essayez de le rapprocher un peu (sans le toucher) et concentrez-vous sur la zone de soudure. De plus, cela permet de piéger la chaleur autour du joint : protégez-le du vent et envisagez d'utiliser un réflecteur ou même une cuillère derrière le joint pour la renvoyer. En résumé, une chaleur plus importante (ou mieux dirigée) est la solution. Le connecteur lui-même peut supporter la température requise : vous ne l'endommagerez pas en atteignant 150 °C, mais vous risquez de le faire en passant 2 minutes à 120 °C sans résultat. Alors, visez plus haut et surveillez les signes de fusion. Une fois la soudure refaite à température adéquate, la soudure coulera et le problème sera résolu.

Q : Le connecteur a brûlé/fait des bulles, est-ce que c'est toujours bon ?
R : Si le tube ne présente qu'une légère décoloration, tout va bien, tant que la soudure a fondu et que le tube reste intact (sans trous). En revanche, si vous l'avez fortement carbonisé (par exemple, un trou ou une fissure), l'intégrité de l'épissure est compromise. L'objectif est d'obtenir une isolation étanche. Un tube brûlé ou fendu n'est plus étanche ni électriquement sûr (il pourrait exposer la jonction). Il est conseillé de le découper et de le refaire avec un nouveau connecteur, en veillant à utiliser moins de chaleur ou à déplacer davantage la source de chaleur pour éviter de vous brûler la prochaine fois. N'oubliez pas de déplacer le pistolet thermique et de ne pas diriger la flamme directement sur le plastique. C'est en forgeant qu'on devient forgeron : après quelques connecteurs bien faits, vous maîtriserez la technique.

Q : Où puis-je acheter des connecteurs de fils soudés de qualité ?
R : Les connecteurs à souder sont largement disponibles en ligne et dans certains magasins de pièces détachées automobiles ou de bricolage. En cherchant en ligne, vous trouverez de nombreuses marques, mais toutes ne se valent pas. Privilégiez les connecteurs certifiés UL ou CE et bénéficiant d'avis positifs sur la qualité de leur soudure et de leur étanchéité. Haisstronica est une marque réputée, spécialisée dans les connecteurs de fils et présente depuis 2016. Elle propose des connecteurs à souder de qualité marine de haute qualité, certifiés (SGS, CE, RoHS, UL). Vous pouvez les acheter directement sur la boutique en ligne officielle de Haisstronica , qui propose des kits de différentes tailles. Ces kits sont livrés dans des boîtes de rangement robustes contenant plusieurs tailles de connecteurs. Les connecteurs Haisstronica sont réputés pour leur teneur en soudure et en adhésif idéale, garantissant une connexion solide et sans excès. Si vous préférez Amazon ou d'autres plateformes de vente en ligne, assurez-vous de choisir un vendeur proposant des connecteurs authentiques de haute qualité ; il existe des imitations bon marché dont la bague de soudure est trop petite ou dont l'adhésif ne fond pas correctement. Il est utile de lire les avis. Soyez également attentif aux spécifications de température dans la description du produit ; les meilleurs produits indiqueront clairement le point de fusion (environ 138 °C) et la température de rétreint (environ 80 °C) , indiquant ainsi l'utilisation d'une soudure basse température adaptée. En résumé, vous trouverez des connecteurs de fils à souder près de chez vous dans les magasins automobiles (parfois sous des marques comme NTE, Kuject, etc.) ou vous pouvez simplement les commander en ligne auprès d'une marque de confiance pour plus de commodité.

Q : Ces connecteurs expirent-ils ou ont-ils une durée de vie limitée ?
R : En général, non ; il s'agit uniquement de composants en métal et en plastique. Cependant, une exposition prolongée à une forte humidité ou à des températures extrêmes pendant le stockage pourrait dégrader l'adhésif ou le tube. Il est préférable de les stocker dans un endroit frais et sec. Conservés dans leur boîte ou leur sac d'origine, ils dureront de nombreuses années. Avant utilisation, vérifiez simplement que l'anneau de soudure n'est pas oxydé (il est généralement doté d'un noyau de flux qui lui permet de rester brillant) et que le tube et l'adhésif sont en bon état. Stockés correctement, ils devraient être comme neufs, même après des années de stockage.

Maintenant que nous avons abordé les questions courantes, examinons un exemple de ces connecteurs en action et quelques ressources pour un apprentissage plus approfondi.

👉 Faites confiance à l’intégrité du connecteur soudé Haisstronica : une protection de qualité marine en quelques minutes.

Choisir la qualité : pourquoi choisir les connecteurs à souder Haisstronica ?

Comme mentionné précédemment, la qualité du connecteur peut influencer votre réussite. Une marque réputée comme Haisstronica garantit que chaque connecteur contient la quantité appropriée de soudure et d'adhésif, et utilise des matériaux de haute qualité conformes aux normes industrielles. Haisstronica s'est imposé comme un spécialiste des solutions de connexion de fils, des connecteurs à souder aux cosses et outils de sertissage. Voici quelques raisons d'envisager les connecteurs à souder Haisstronica pour vos projets :

• Spécifications rigoureuses : Les connecteurs Haisstronica affichent des spécifications claires, telles qu'une température minimale de fusion de la soudure de 138 °C et une température minimale de rétreint de 80 °C , qui correspondent aux caractéristiques idéales décrites précédemment. Ils utilisent une soudure basse température (alliage SnBi) et un tube en polyoléfine avec revêtement adhésif. Les connecteurs sont certifiés UL, CE, RoHS et SGS pour la sécurité électrique et la conformité environnementale, ce qui signifie qu'ils ont été testés pour des critères tels que l'inflammabilité et la durabilité.

• Matériaux de qualité : La soudure est d'une grande pureté et la gaine en cuivre (le cas échéant) est étamée pour prévenir la corrosion. La gaine thermorétractable à double paroi est épaisse et durable, mais se rétracte uniformément sans se fissurer. Les utilisateurs remarquent souvent que la gaine Haisstronica est légèrement plus épaisse que certains connecteurs bon marché, ce qui améliore l'isolation et la résistance à l'usure . L'adhésif est également très performant : lorsqu'il est chauffé, il « exsude de la colle thermofusible… et assure une étanchéité totale » , avec un indice d'étanchéité IP67.

• Conception facile à utiliser : Les petits détails, comme le tube transparent pour l'inspection et les bandes de calibre de fil à code couleur, sont soignés. Les connecteurs sont également conditionnés de manière pratique. Par exemple, le kit de 340 pièces est livré dans un organiseur robuste avec des compartiments séparés pour chaque taille. Chaque compartiment est étiqueté avec la couleur et le calibre AWG, ce qui permet de trouver rapidement le connecteur approprié. Un guide d'utilisation détaillé est même inclus (rappelant les étapes de dénudage, d'insertion et de chauffage).

• Innovation et assistance : Haisstronica se targue d'être un « innovateur industriel » dans ce domaine. L'entreprise recueille activement les commentaires des utilisateurs et améliore ses produits. En consultant son site web ou ses fiches Amazon, vous constaterez qu'elle répond souvent aux questions (par exemple, en précisant les températures, comme nous l'avons vu dans la séance de questions-réponses où elle a confirmé le point de fusion de la soudure). ). Ils offrent également un excellent service client, avec des garanties satisfait ou remboursé sur leurs produits. Pour les bricoleurs, ce service peut être rassurant, surtout si vous débutez avec ces connecteurs.

• Outils complémentaires : Outre les connecteurs, Haisstronica propose des outils tels que des pistolets thermiques, des pinces à dénuder et des pinces à sertir. Par exemple, ils proposent un kit de connecteurs à souder avec mini-pistolet thermique – un excellent point de départ si vous ne possédez pas encore de source de chaleur. En achetant un kit, vous vous assurez que toutes les pièces sont compatibles et de bonne qualité. Ils proposent même des tutoriels vidéo et des articles de blog sur leur site web pour aider les utilisateurs (si vous lisez ceci, vous êtes peut-être déjà sur leur blog !).

En bref, investir dans un produit de qualité comme les connecteurs Haisstronica vous garantit le succès. La différence de prix entre des connecteurs haut de gamme et des connecteurs de marque concurrente est généralement faible, mais la différence de fiabilité peut être considérable (personne n'a envie de refaire une épissure au milieu de nulle part parce qu'un connecteur bon marché est défectueux). Étant donné que ces connecteurs sont souvent utilisés dans des applications critiques (par exemple, le câblage automobile, dont la défaillance peut vous laisser bloqué ou provoquer un court-circuit), dépenser un peu plus pour des connecteurs fiables est largement justifié.

Conclusion

Les connecteurs de fils soudés ont révolutionné les projets de câblage, tant pour les amateurs que pour les professionnels, en simplifiant et en renforçant la robustesse de leurs installations. Ils permettent de souder et de sceller une connexion en une seule étape, pour un joint électriquement stable et protégé des intempéries. Pour tirer le meilleur parti de ces connecteurs, il est essentiel de connaître la température et la technique d'installation appropriées . Comme indiqué précédemment, il est conseillé de chauffer le connecteur à environ 138-160 °C (280-320 °F) au niveau de la bague de soudure, ce qui nécessite généralement l'utilisation d'un outil comme un pistolet thermique à une température comprise entre 300 et 400 °C pendant quelques secondes. En surveillant les signaux visuels (fusion de la soudure, rétrécissement complet du tube) et en appliquant la chaleur uniformément, vous pouvez créer systématiquement des connexions parfaites.

Pour les bricoleurs, ces connecteurs offrent un confort d'utilisation appréciable. Des tâches comme le câblage des feux de remorque, l'installation d'autoradios, le recâblage des bateaux ou même les réparations électriques domestiques (en basse tension) deviennent plus simples et plus rapides. Au lieu de jongler avec un fer à souder et de vous soucier de l'humidité, vous pouvez épisser vos fils en toute confiance, sachant que le résultat sera étanche, solide et net . Ils réduisent également le nombre d'outils à emporter pour les réparations en déplacement : une petite source de chaleur et quelques connecteurs de fils à souder permettent de résoudre de nombreux problèmes de câblage sans avoir recours à des pinces à sertir encombrantes ou à des fers à souder électriques.

En utilisant ce guide, n'oubliez pas que c'est en forgeant qu'on devient forgeron. Si vous débutez avec les connecteurs à souder, essayez-en quelques-uns sur des fils de rechange à votre établi. Vous comprendrez rapidement la réaction du tube et l'aspect de la soudure lorsqu'elle est parfaite. Bientôt, vous rejoindrez probablement ceux qui ont toujours une boîte de ces connecteurs dans leur boîte à outils. Ils sont particulièrement utiles pour les réparations d'urgence, par exemple pour réparer un fil cassé sur votre voiture au bord de la route (il suffit d'un connecteur et d'un briquet pour repartir).

Enfin, privilégiez toujours la sécurité. Bien que ces connecteurs soient simples à utiliser, vous manipulez de la chaleur et du métal fondu. Utilisez donc des gants ou des outils résistants à la chaleur pour manipuler les fils chauds, portez des lunettes de protection (en cas d'éclaboussures ou si un fil touche la soudure lorsqu'on le tire) et assurez-vous qu'aucun matériau inflammable ne se trouve à proximité de votre zone de travail lorsque vous utilisez une flamme nue ou un pistolet à haute température. Une fois l'épissure installée, inspectez-la une dernière fois. Une soudure bien réalisée vous assurera une tranquillité d'esprit et des performances durables.

Avec la bonne température, la bonne technique et des connecteurs de qualité d'une marque reconnue comme Haisstronica, vos travaux de câblage seront plus fluides et plus fiables. Dites adieu aux connecteurs à sertir corrodés ou aux épissures de ruban isolant : un connecteur à souder s'occupe de tout : soudé, scellé et sécurisé en une seule opération.
